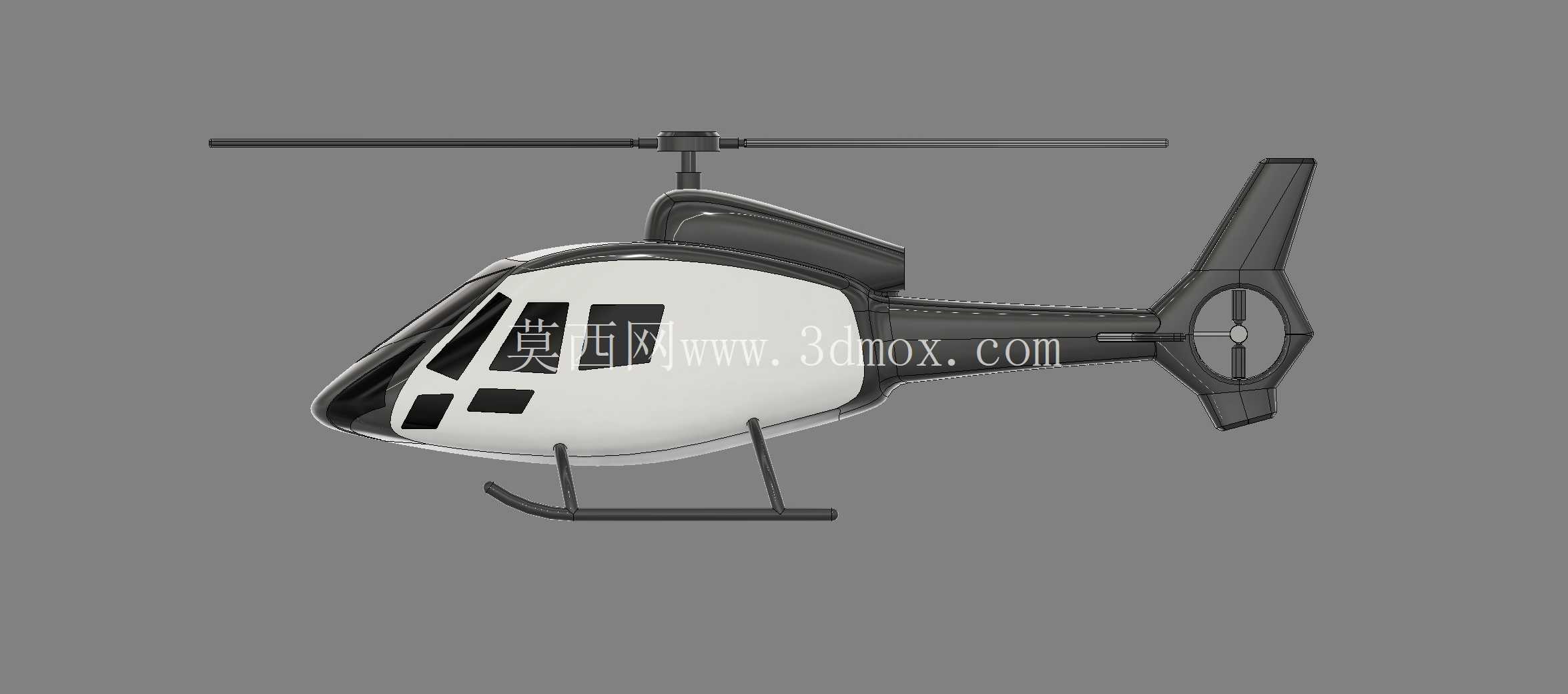

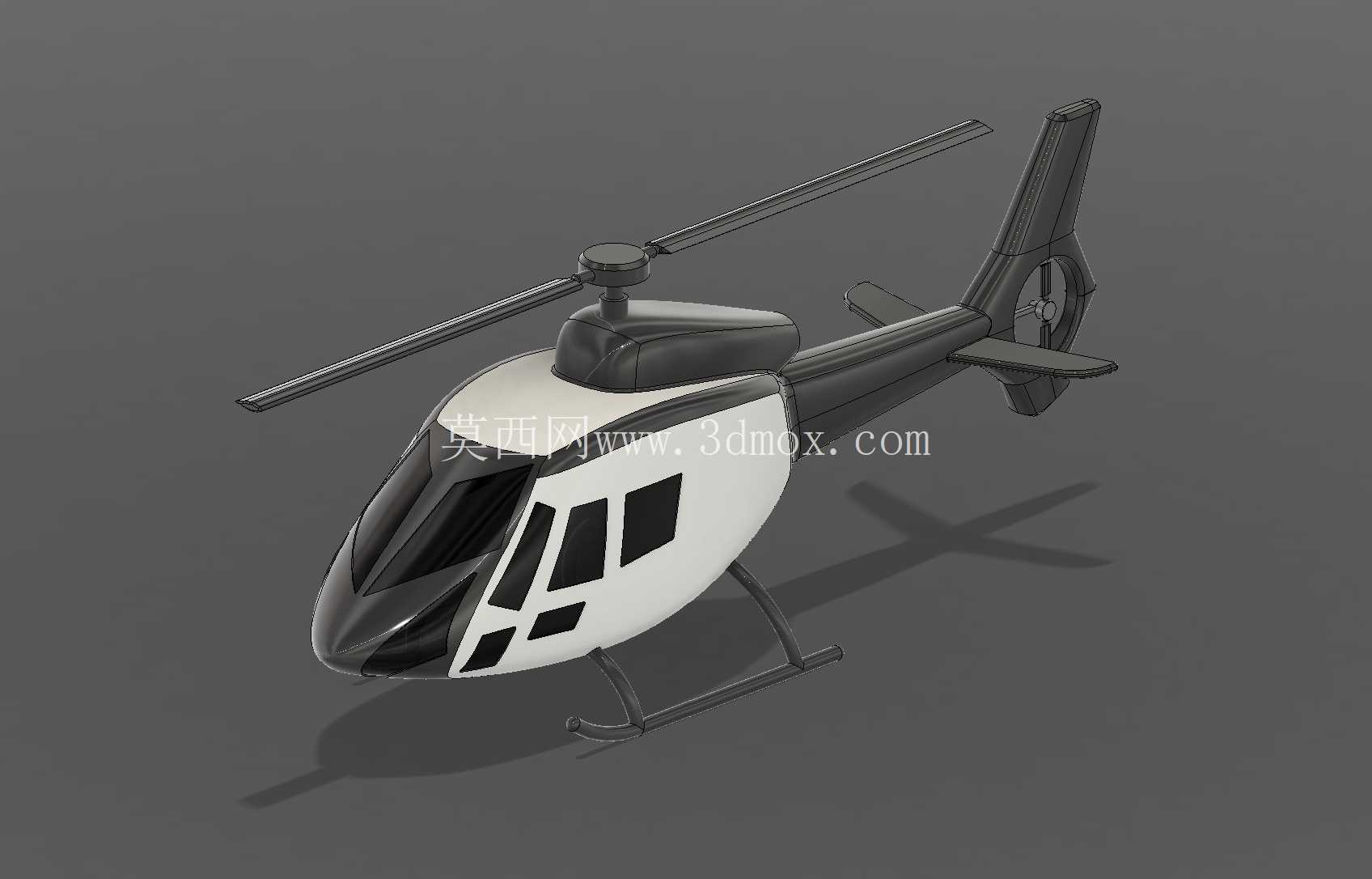

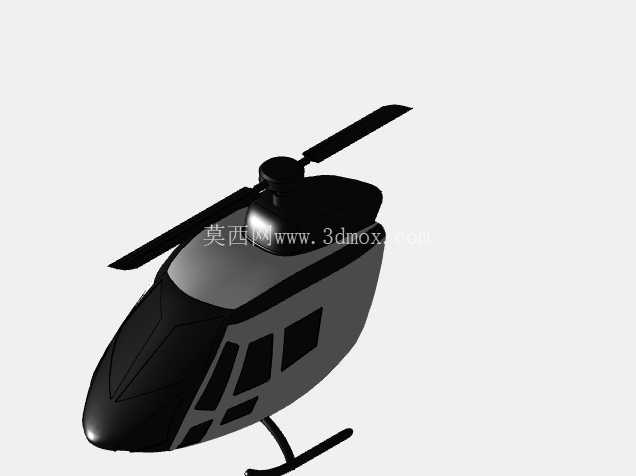

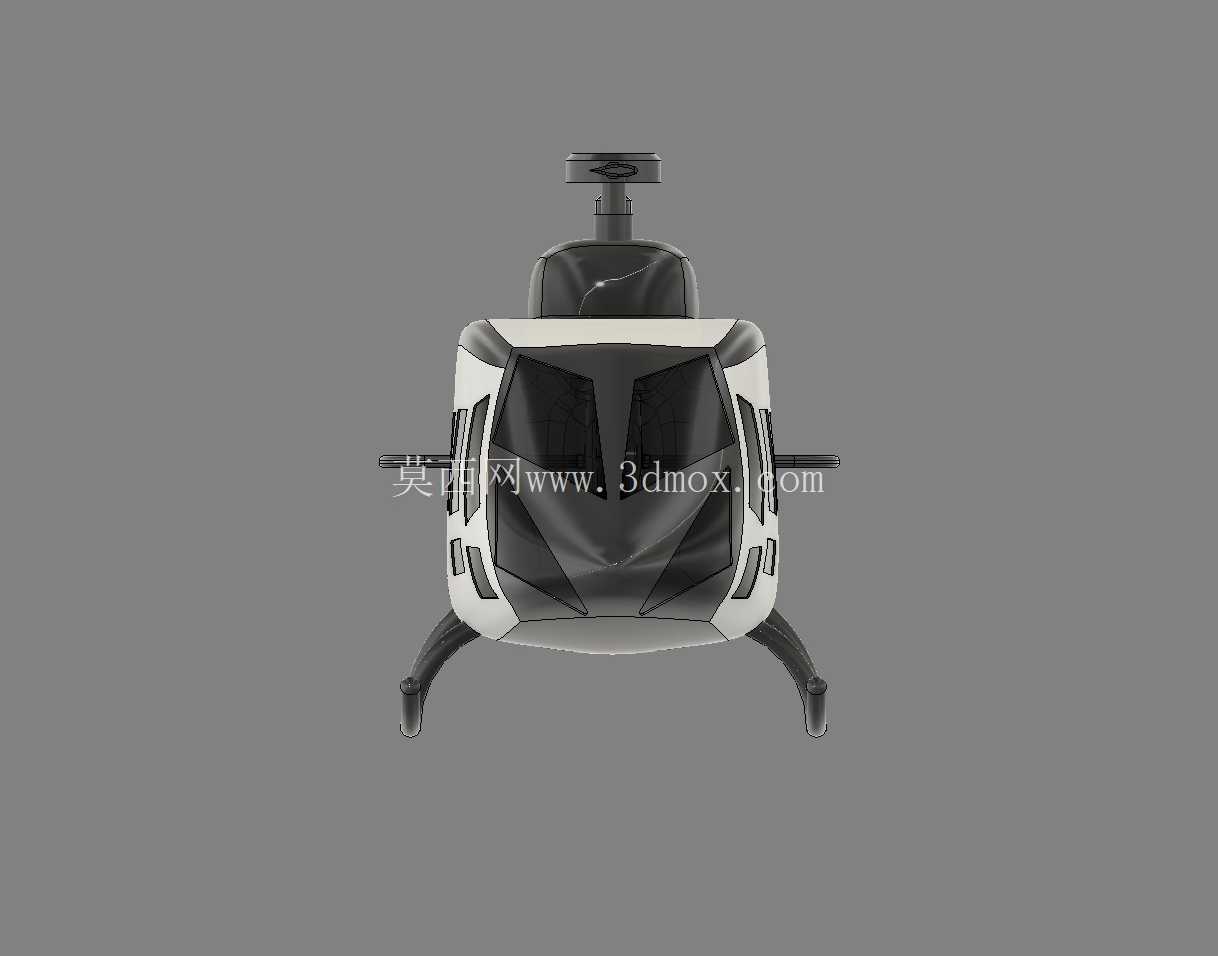

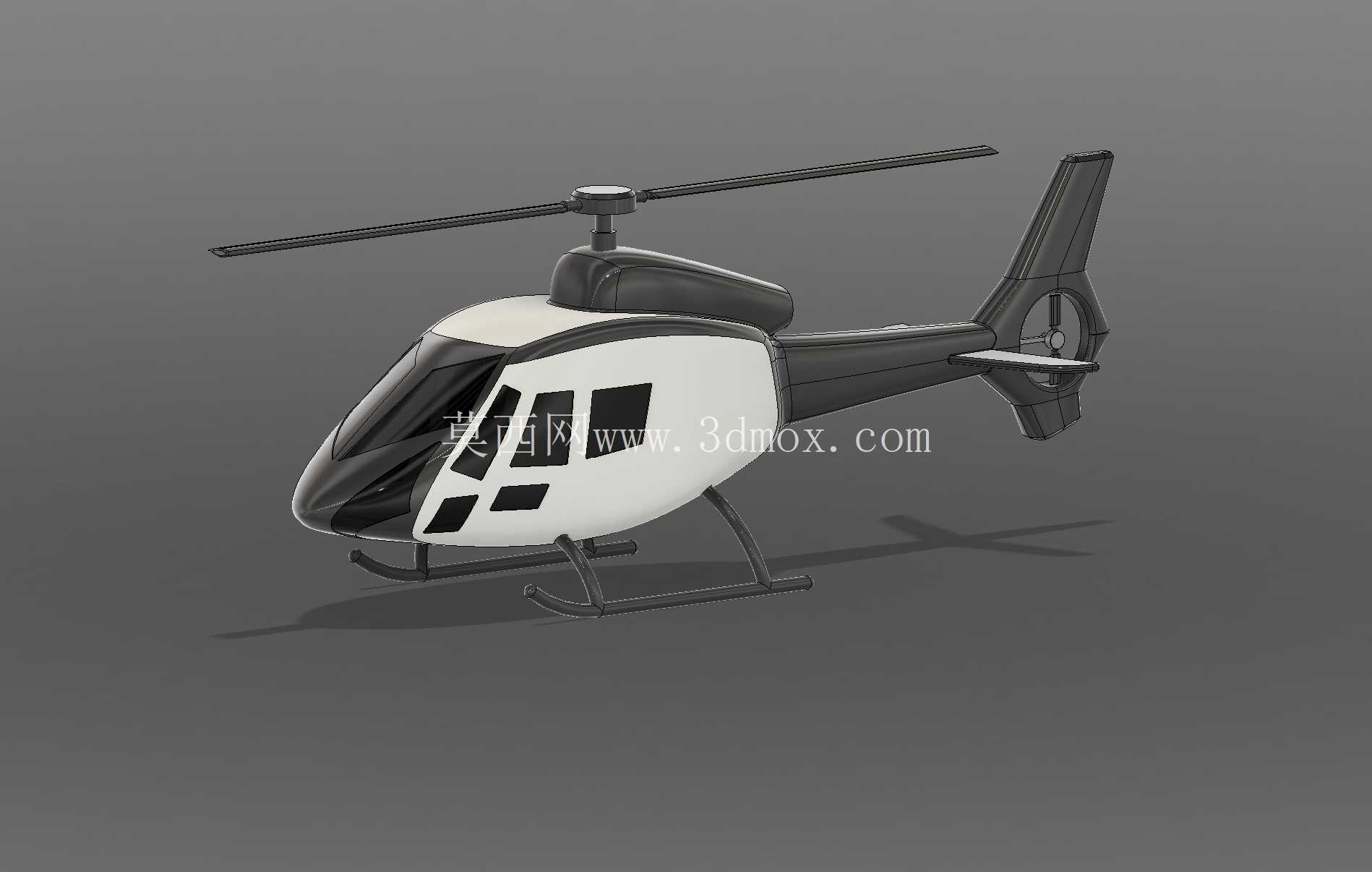

轻型民用直升机外观结构三维数模

　　本次呈现的轻型直升机三维结构，主要面向通用航空场景的前期方案验证、教具开发以及影视道具预演环节使用，整体结构围绕单旋翼带尾桨的常规轻型直升机构型搭建，在建模阶段优先还原了实机的气动外形逻辑与部件安装边界，可直接用于结构干涉检查、外观渲染展示以及初步的气动仿真前置准备。从实际用途来看，这类构型的轻型直升机普遍承担短途通勤、低空巡检、航空测绘、飞行培训以及应急救援前置侦查等任务，对起降场地要求低，低空机动灵活性强，对应的三维数模在结构设计阶段需要充分考虑各部件的装配公差与维护可达性，比如机头段的风挡曲面弧度，建模时严格按照实机的视野夹角要求构建，保证正前方与侧下方的观察视野无遮挡，匹配低空作业时的观察需求。

　　机身主体采用流线型收腰设计，中段客舱区域预留了标准的乘员乘坐空间边界，侧窗的开口位置与尺寸按照实际载人时的采光与应急逃生需求设定，滑橇式起落架的安装点位直接贴合机身底部的承力结构，建模时预留了起落架与机身连接的减震组件安装空间，滑橇的弧度与离地高度经过尺寸校核，满足硬地、草地等不同简易场地起降时的缓冲间隙要求，避免起降过程中机身底部结构与地面发生剐蹭。主旋翼系统的建模还原了桨毂与三片主桨叶的连接结构，桨叶的翼型截面按照低速低空飞行的升力特性设计，桨叶长度与机身长度的比例经过匹配校核，保证旋翼旋转时的扫掠范围不会触及尾梁结构，同时尾桨的安装位置位于尾梁末端的垂尾侧面，与主旋翼的旋转平面保持足够的安全间距，避免气动干扰与结构碰撞，尾梁的长度经过重心匹配计算，保证整机在悬停与前飞状态下的力矩平衡，不需要额外增加配重即可满足重心包线要求。

　　动力舱段位于主旋翼下方的机身上部区域，建模时预留了发动机安装、散热风道开口以及维护口盖的位置，对应的外形曲面做了顺滑过渡处理，降低前飞时的空气阻力，同时机身表面的蒙皮分块线按照实际复合材料蒙片的铺贴工艺设定，每一块蒙皮的曲率都做了可制造性检查，避免出现无法脱模或者铺贴褶皱的曲面结构。机头段的雷达罩与鼻锥结构做了分体式建模，方便后续拆分维护，风挡与侧窗的安装台阶预留了密封胶条的安装槽位，符合实际航空器的装配密封要求，尾翼部分的垂尾与平尾翼型按照低速飞行的安定性要求设计，平尾的安装角经过预设，匹配前飞时的纵向安定性需求，不需要额外调整即可满足基本的飞行姿态稳定要求。

　　从安装边界来看，整机的最大外廓尺寸严格控制在轻型直升机的常规起降场地适配范围内，旋翼旋转时的最大高度满足普通通航机库的进门高度要求，滑橇起落架的间距保证地面滑行与停放时的侧向稳定性，不会因为地面坡度出现侧翻风险，机身侧面的舱门开口尺寸满足乘员快速登机与离机的需求，同时舱门的开启轨迹在建模时做了运动仿真校核，开启过程中不会与滑橇、旋翼桨叶等周边部件发生干涉。整个建模过程中所有的曲面连接都做了G2连续处理，渲染时可以呈现出顺滑的蒙皮质感，同时所有的实体部件都保留了合理的壁厚，后续如果需要做3D打印验证或者结构强度仿真，可以直接在现有数模基础上抽取中面或者赋予材料属性，不需要重新构建基础曲面，对于结构设计从业者来说，可以直接参考这个数模的部件拆分逻辑，优化同类轻型旋翼飞行器的结构布局，减少前期方案阶段的重复建模工作量，也可以作为通航类科普教具的结构原型，拆解后用于展示直升机的基本结构组成与飞行原理。
