轮式滑移装载机山猫工程作业设备结构

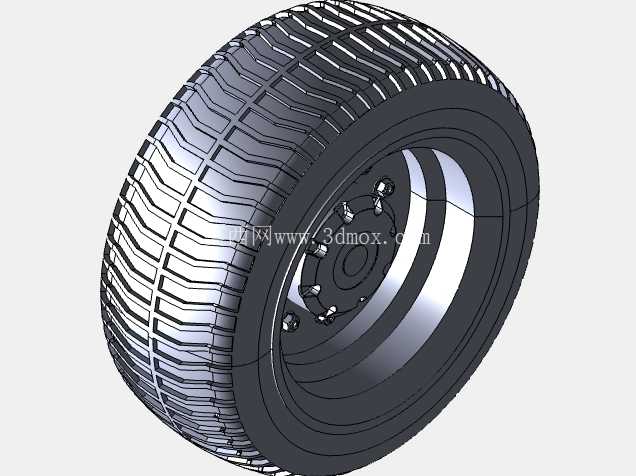

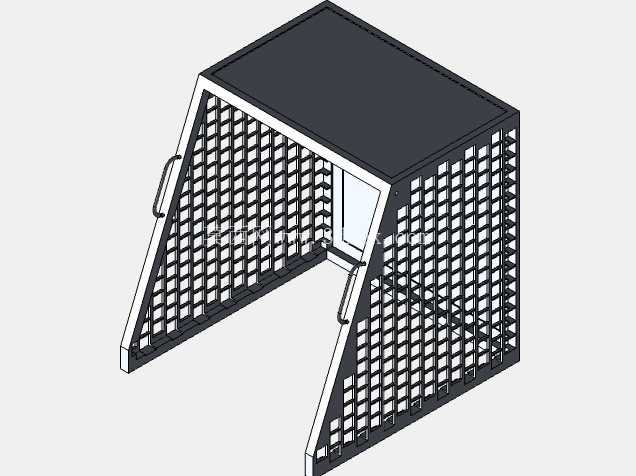

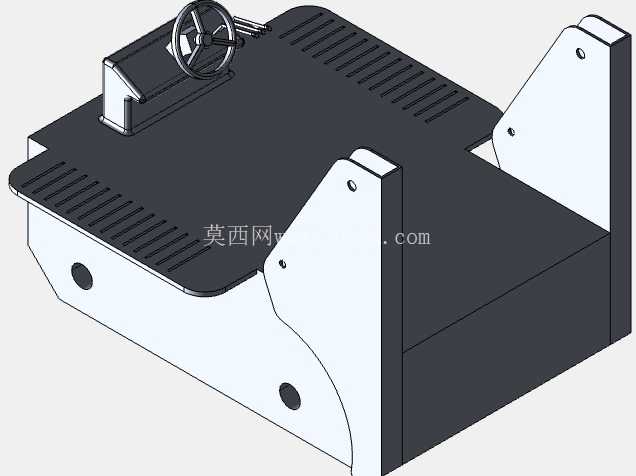

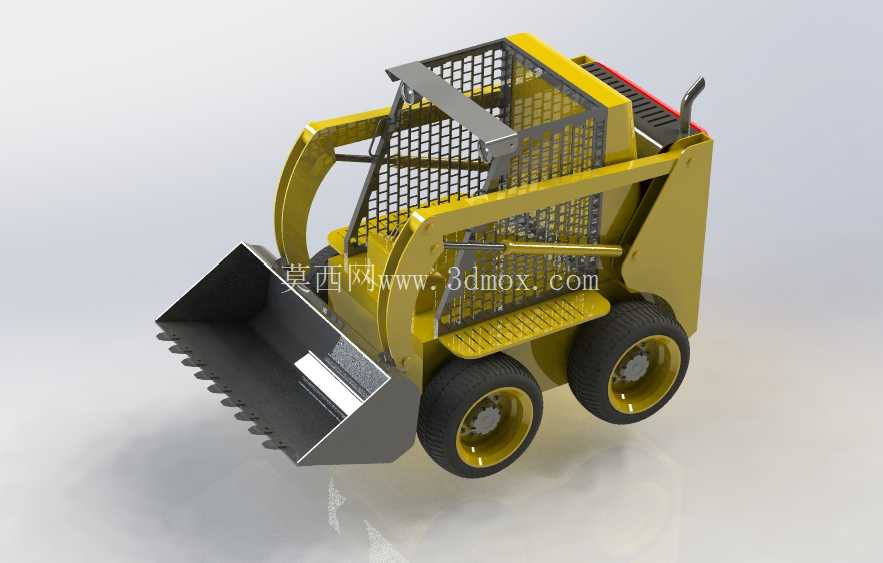

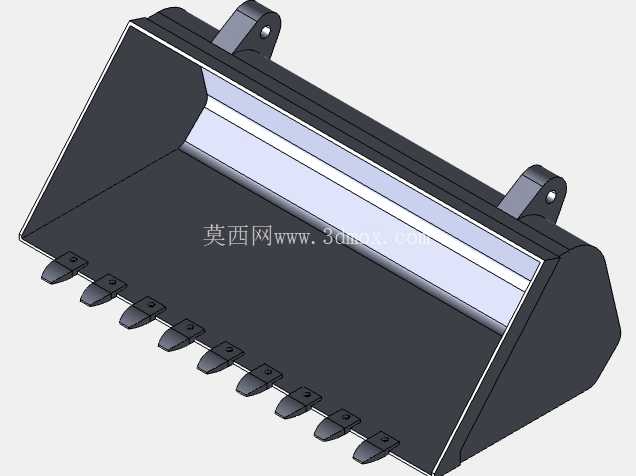

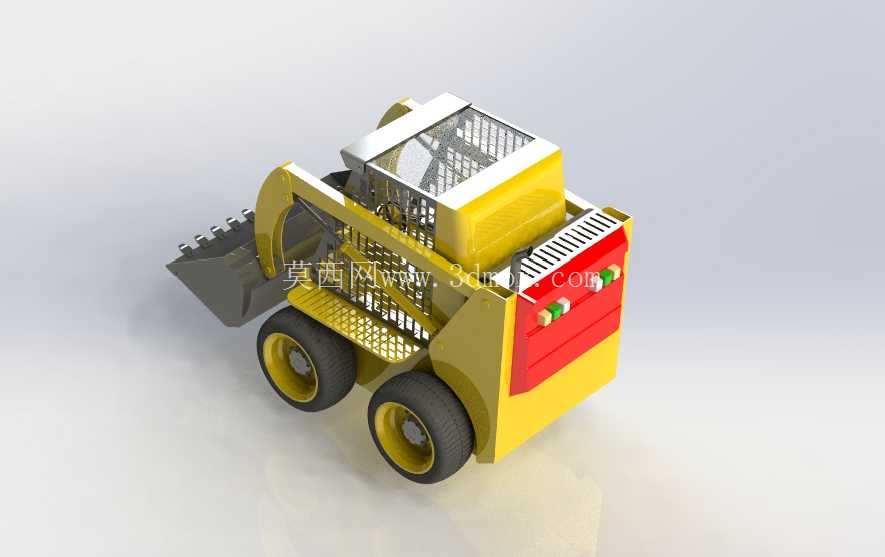

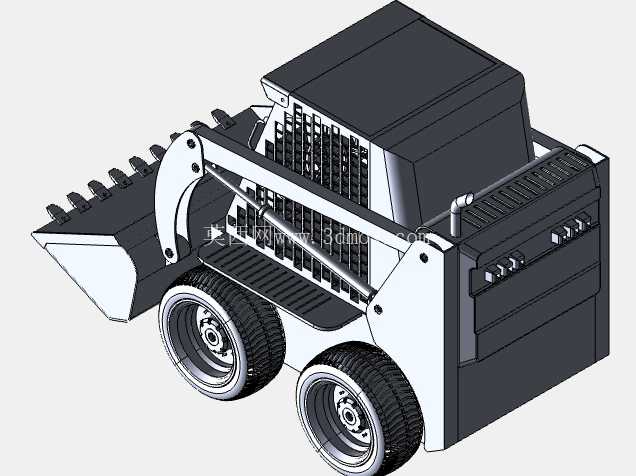

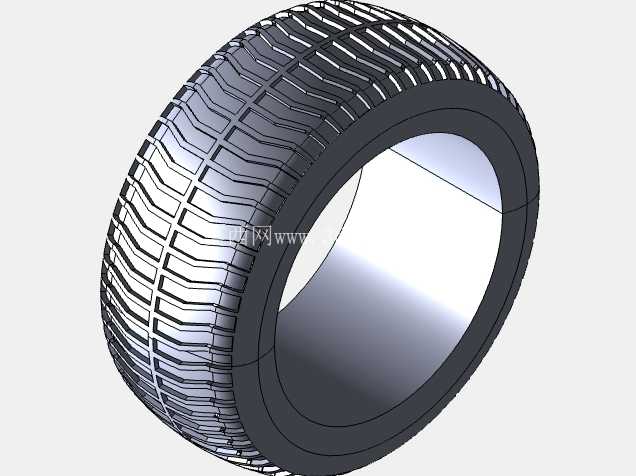

这款轮式滑移装载机的三维结构设计，核心围绕狭小空间作业的灵活性需求展开，区别于常规装载机的转向逻辑，其采用左右轮速差实现原地转向，回转半径几乎为零，这一特性让它能在常规工程设备无法进入的狭窄巷道、厂房内部、市政管线作业面、园林改造区域完成物料转运、场地清理、土方整平等作业。从结构布局来看，整机采用紧凑的短轴距设计，工作装置布置在车体前部，动力舱后置平衡前部铲斗负载，驾驶室位于车体中部偏上位置，周围设置格栅式防护结构，避免作业过程中飞溅的碎石、物料撞击操作人员，同时格栅结构不会遮挡操作人员的前部视野，能清晰观察铲斗刃口与作业面的贴合状态。前部铲斗采用带齿刃口设计，斗齿采用可更换结构，针对不同作业场景可更换平斗、破碎锤、抱夹等属具，属具快换接口布置在动臂前端，无需额外辅助工具即可完成属具切换，覆盖铲装、破碎、抓取、扫路等多类作业需求。动臂采用双侧对称的箱型焊接结构，铰接点布置经过载荷校核，举升过程中动臂的形变控制在允许范围内，避免偏载导致的结构焊缝开裂，液压管路沿动臂内侧布置，既可以避免作业过程中管路被外物刮蹭，也能缩短管路长度降低液压沿程损失。行走系统采用四轮驱动布局，轮胎选用深花纹工程轮胎，在泥泞、碎石路面都能提供足够的附着力，轮边与车架之间的间隙经过优化，减少作业过程中泥土、碎石卡滞轮组的概率。驾驶室内部的操作机构采用左右手柄分别控制左右轮转速与工作装置动作的布局，操作人员经过短时间适配即可掌握精准操作逻辑，防护顶棚采用框架式结构，在满足防坠物要求的同时尽可能降低整机高度，让设备可以进入限高2米以内的低矮作业空间，比如地下车库改造、厂房内设备搬迁配套作业等场景。从安装边界来看，整机宽度控制在1.2米以内，长度不含属具在2米左右，作业时最大举升高度下的整机稳定性经过重心校核，满载举升到最高位置时的倾翻角度满足工程设备安全标准，后部动力舱的维护舱门采用上翻式设计，日常保养时可以直接接触到空滤、机油滤芯、液压油滤芯等易损件位置，无需拆解大面积覆盖件，降低现场维护的时间成本。液压系统采用负载敏感变量泵配置，可以根据作业负载自动调整输出流量，在轻载作业时降低发动机功耗，重载铲装时提供足够的液压压力驱动动臂与铲斗动作，避免发动机憋熄火。散热系统布置在动力舱侧部，进风口设置防尘滤网，在多粉尘作业场景下可以定期拆下滤网清理，避免散热芯堵塞导致的液压油、发动机水温过高问题。车架主体采用厚钢板焊接成型，关键铰接位置镶嵌耐磨衬套，长期作业磨损后仅需更换衬套即可恢复铰接间隙，无需整体更换车架结构件，大幅降低设备全生命周期的使用成本。前部铲斗的斗型经过优化，收斗角设计兼顾铲装阻力与满载率，铲入物料堆时斗刃可以快速切入，收斗过程中减少物料洒落，针对散料、碎石、硬土等不同物料的铲装特性，斗底弧度做了针对性调整，既保证斗体强度，也避免物料粘附在斗内壁影响卸料效率。
