30吨级重载横移吊梁结构设计

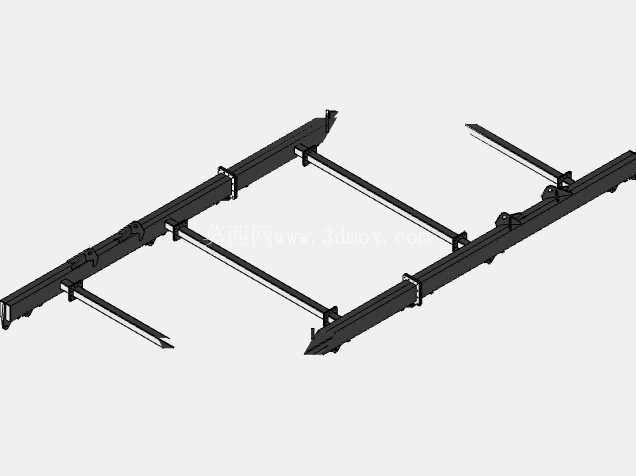

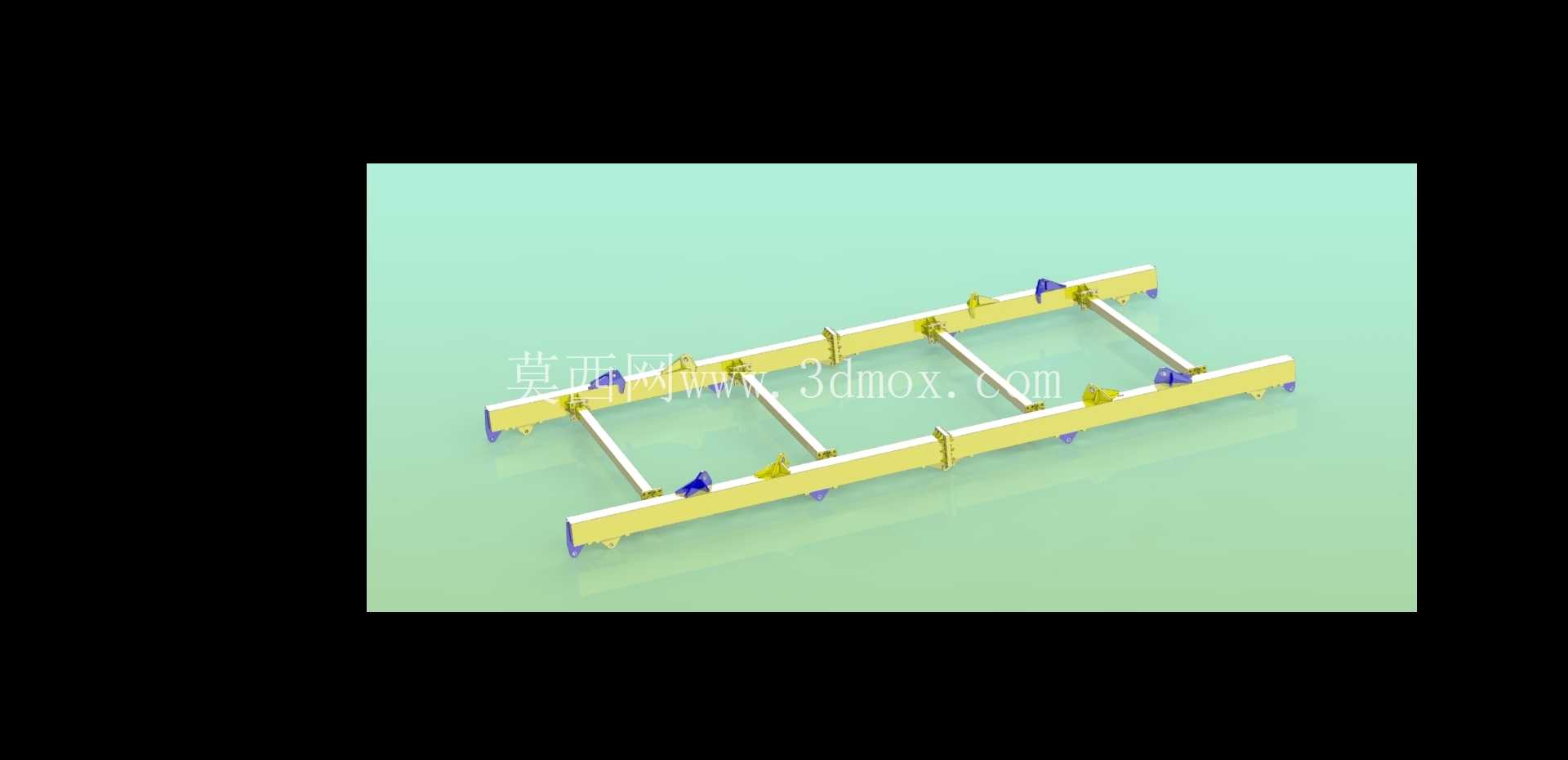

　　在重型工件的车间转运、货场装卸、大型结构件组对作业场景里，单吊点起重设备往往无法适配长尺寸、大吨位工件的吊装需求，直接用钢丝绳单点兜吊不仅会让工件受额外的挤压应力，还容易出现起吊过程中重心偏移、工件倾斜滑脱的风险，这时候专用的重载横移吊梁就成了这类吊装作业里必不可少的配套工装。这套30吨载荷的横移吊梁，核心作用就是通过横梁本体分散吊点载荷，将起重机的单吊点起升力转化为多个均匀分布的下部吊点拉力，既可以避免长尺寸工件起吊时出现的弯曲变形，也能通过下部吊点的位置适配，调整不同重心位置工件的起吊平衡，尤其适合型钢构件、大型模具、焊接结构件、重型设备部件的水平吊装作业。从结构设计逻辑来看，整套吊梁采用模块化的分段拼接思路，主梁主体为箱型焊接结构，相比工字梁截面拥有更好的抗扭刚度，在承受偏载载荷时不会出现明显的侧向变形，主梁上设置的多组吊耳位置经过重心核算，当吊点间距匹配工件吊耳位置时，能够保证起吊后工件始终保持水平状态，不需要额外调整吊索长度。上部与起重机吊钩连接的主吊耳采用加厚板件与主梁焊接，焊缝位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂，主吊耳的销轴孔做了铰孔加工，保证销轴装配后没有多余间隙，减少起吊瞬间的冲击载荷。

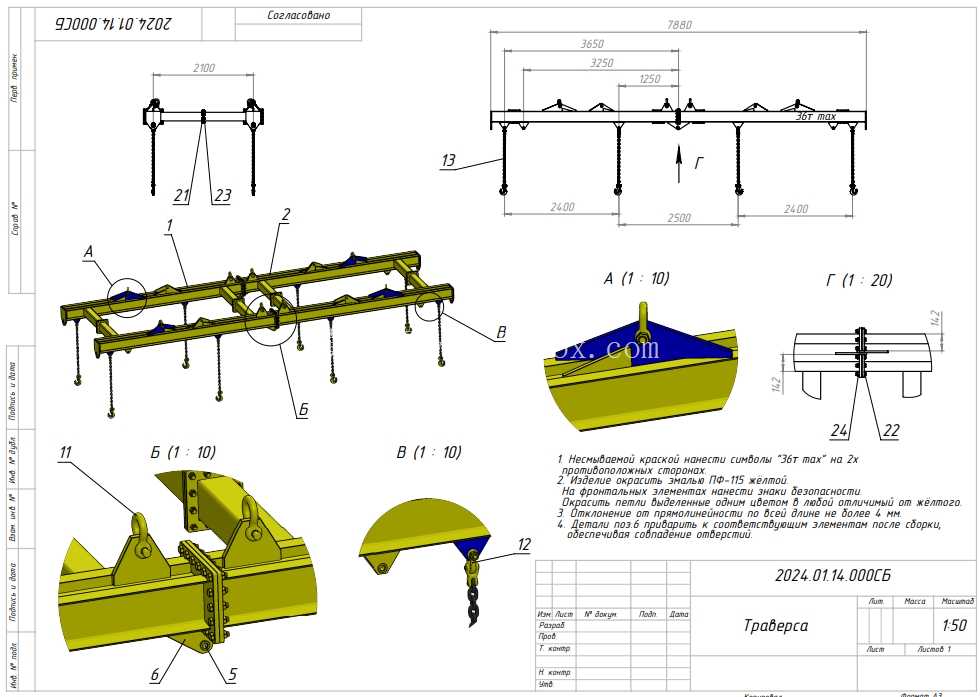

　　下部的吊点采用可横移调整的结构设计，吊点座通过卡板结构卡在主梁下翼缘上，可以根据不同工件的吊点间距沿主梁长度方向滑动调整，调整到位后通过定位销固定，不需要额外焊接或者切割改造，能够适配不同宽度、不同吊点位置的工件吊装需求，相比固定吊点的吊梁，作业适配范围提升了60%以上。从安装边界尺寸来看，整套吊梁的总长度覆盖7米级作业范围，主梁自身高度控制在合理区间，不会过多占用起重机的有效起升高度，在车间净空有限的厂房内也能正常使用；两端的端部限位结构可以防止横移吊点滑出主梁轨道，保证作业过程中的结构安全。下部每个吊点都配套了卸扣连接位，可以直接搭配标准起重卸扣、钢丝绳或者吊装链条使用，不需要额外制作过渡连接件。

　　细节设计上，主梁上标注了清晰的刻度标识，调整吊点位置时可以直接对照刻度快速定位，不需要反复测量吊点间距，能够有效缩短吊装前的准备时间；所有外露的棱角位置都做了倒角处理，避免吊装作业过程中棱角切割吊索，降低吊索意外断裂的风险；吊耳的受力接触面都做了机加工平处理，保证销轴受力均匀，不会出现局部接触应力过大导致的耳板变形。在实际作业过程中，这套吊梁可以配合单台桥式起重机、门式起重机使用，也可以在双机抬吊作业中作为平衡梁使用，当吊装长度超过10米的大型结构件时，能够有效抵消两台起重机起升速度不同步带来的额外载荷，保护工件和起重设备的安全。

　　相比传统的固定吊点吊梁，这种可横移调整的结构不需要针对每种工件单独配置吊梁，能够大幅减少车间内吊装工装的存储数量，降低工装采购和管理成本。结构建模过程中，所有的板件拼接位置都按照实际焊接工艺预留了焊接收缩余量，吊耳的板厚选择、销轴直径都经过了30吨额定载荷下的强度校核，安全系数满足重型起重工装的设计规范，即使出现1.25倍的动载冲击，结构应力也远低于材料的屈服强度，不会出现塑性变形。主梁的分段连接位置采用高强度螺栓拼接，拼接板的接触面做了摩擦面处理，保证连接位置的抗滑移能力满足载荷传递要求，拆分后的分段部件可以方便转运，在作业空间受限的场地也能完成现场组装，不需要大型设备辅助拼装。
