桁架式长悬臂起重吊臂钢结构设计

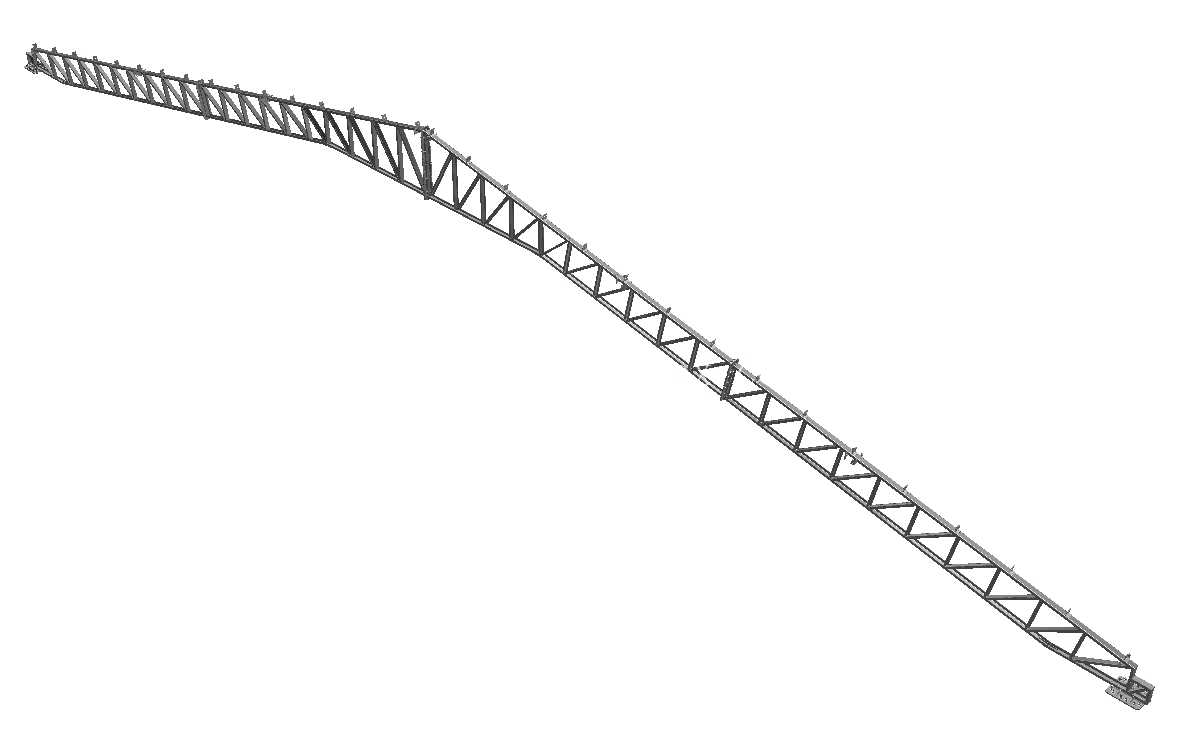

这款长悬臂桁架结构构件，是中小吨位动臂式起重设备的核心受力部件，常见于固定式码头吊、小型履带式工程吊、厂房内定点吊装工位的配套吊臂结构，也可适配于高空作业平台的伸展臂架、物料输送线的跨距支撑桁架使用。从结构选型来看，采用三角形截面的空间桁架形式，相比同长度的实腹式箱型吊臂，自重可降低40%以上，同时风阻系数更小，在户外露天作业场景下能有效降低横风对臂架稳定性的影响，尤其适合沿海、开阔厂区这类常年风速较高的作业区域。

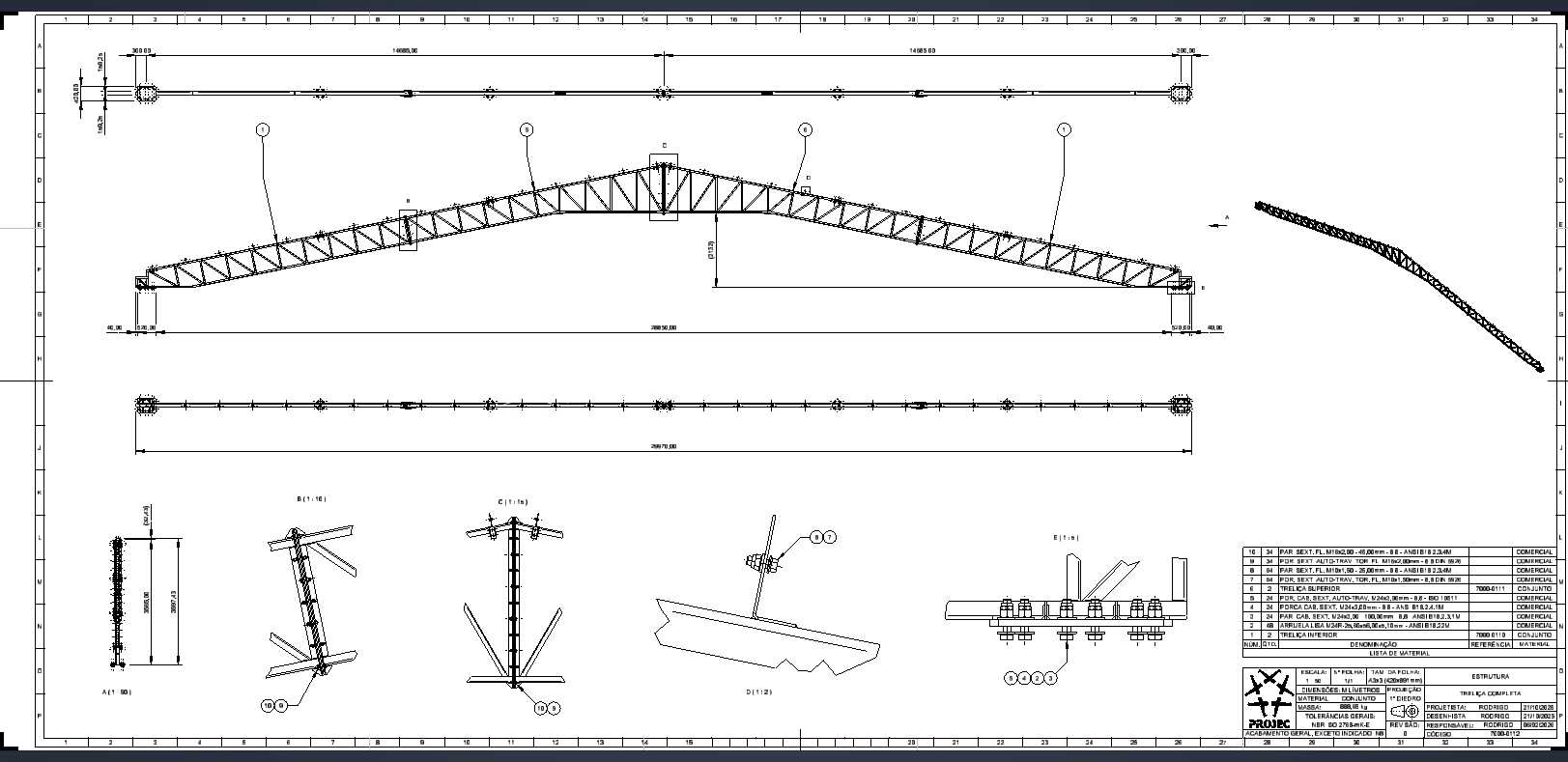

设计过程中首先明确了臂架的受力边界：臂架根部为铰接安装点，连接转台的变幅油缸支座与主铰点，作业时主要承受端部吊重带来的轴向压力、垂直平面内的弯矩，以及回转作业时产生的水平方向惯性力，因此主弦杆采用等边角钢拼接的连续通长结构，避免中间拼接焊缝处于受力最大的跨中区域，所有腹杆均采用节点板与主弦杆栓接或焊接，节点位置做了圆弧过渡处理，减少应力集中带来的疲劳损伤风险。

从安装边界来看，臂架根部的铰点孔位同轴度公差控制在0.2mm以内，适配标准直径的铰接销轴，端部预留了滑轮组安装法兰与起升钢丝绳导向座的安装孔位，孔位均采用统一的螺栓孔距标准，可直接匹配市面主流的小型起重设备滑轮组配件，无需二次打孔加工。臂架的变幅油缸支座设置在距离根部铰点约1/8臂长的位置，这个位置的选型经过受力验算，既可以降低变幅油缸所需的最大推力，也能避免油缸支座位置的弦杆局部受力过大，无需额外加厚弦杆板材就能满足局部承压要求。

实际作业场景中，这类桁架臂的优势十分明显：在需要大作业半径的吊装场景下，比如厂区内跨设备吊装模具、码头边跨岸装卸零散货物、施工现场跨障碍物吊装建材，长悬臂桁架臂可以在不移动设备主体的情况下覆盖更大的作业范围，相比短臂架设备减少了移位对位的时间，提升零散吊装作业的效率。同时桁架结构的通透特性，让操作人员在臂架下方作业时视线不会被完全遮挡，能更清晰观察到吊装点位的情况，降低吊装对位的操作难度。

结构细节设计上，每间隔2米左右就设置了一道横向加劲腹杆组成的横隔面，保证臂架截面在受扭时不会发生菱形变形，所有腹杆与主弦杆的连接节点都避开了主弦杆的拼接位置，减少同一截面位置的焊缝数量，降低焊接残余应力对结构强度的影响。臂架的上弦杆每隔一段距离设置了小直径的导向滚轮支座，用于固定起升钢丝绳的走向，避免钢丝绳在臂架伸缩或变幅过程中与腹杆发生摩擦磨损，延长钢丝绳的使用寿命。

在选型适配时需要注意，这类桁架臂的额定起重量随作业半径增大呈非线性下降，设计时已经在弦杆受力最大的根部区域做了截面加强，主弦杆壁厚比臂架中段厚2mm，平衡了自重与强度的需求，安装时需要保证根部铰点的安装基座刚度足够，避免基座变形带来的臂架附加内力。日常维护中，桁架结构的检查也比箱型臂更便捷，所有焊缝、节点变形情况都可以直接目视检查，不需要打开箱型臂的检修盖板，能更快发现结构损伤隐患，适合作业频次高、维护条件有限的现场使用场景。
