汽车动力系统涡轮增压器结构设计

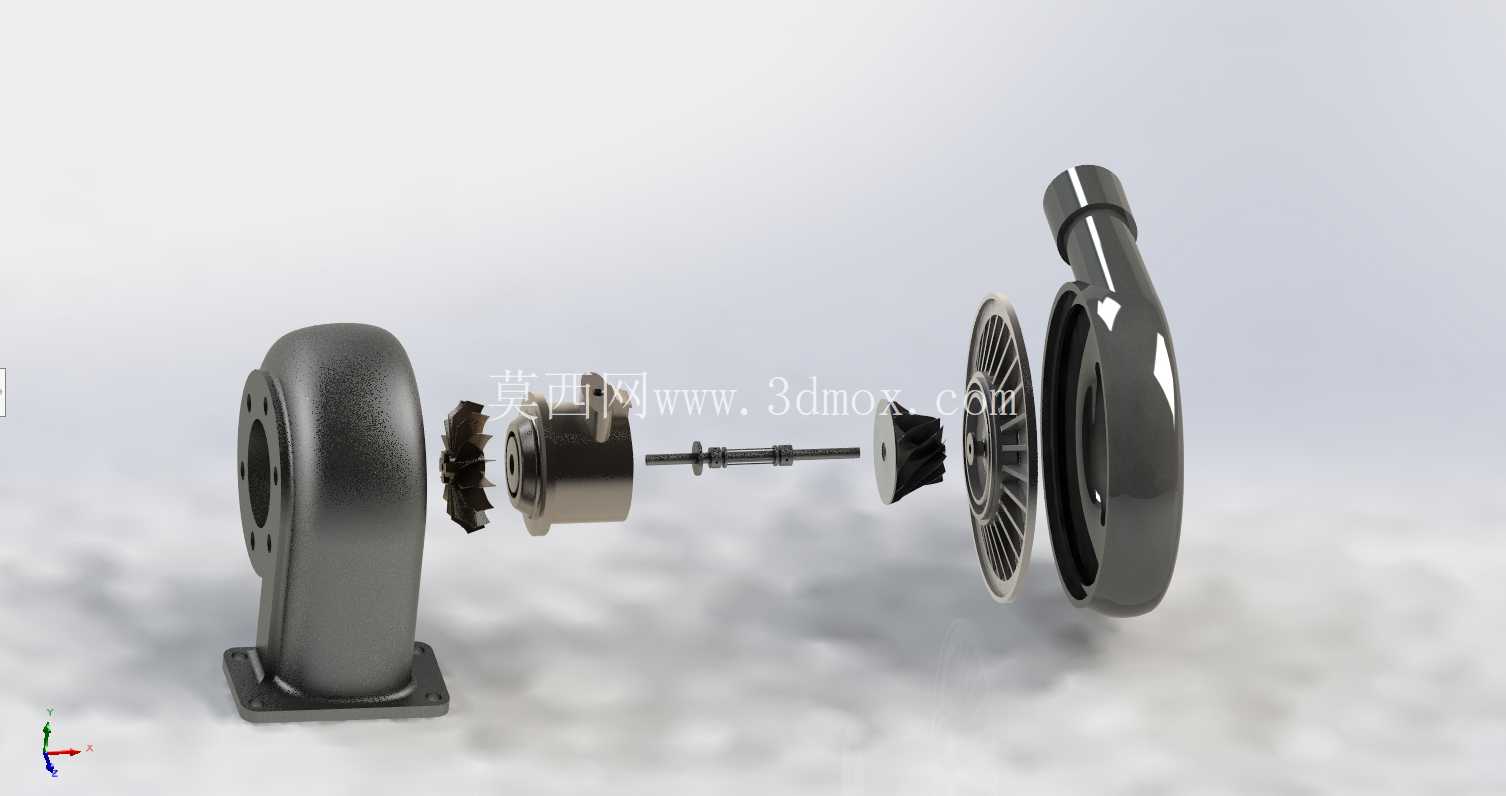

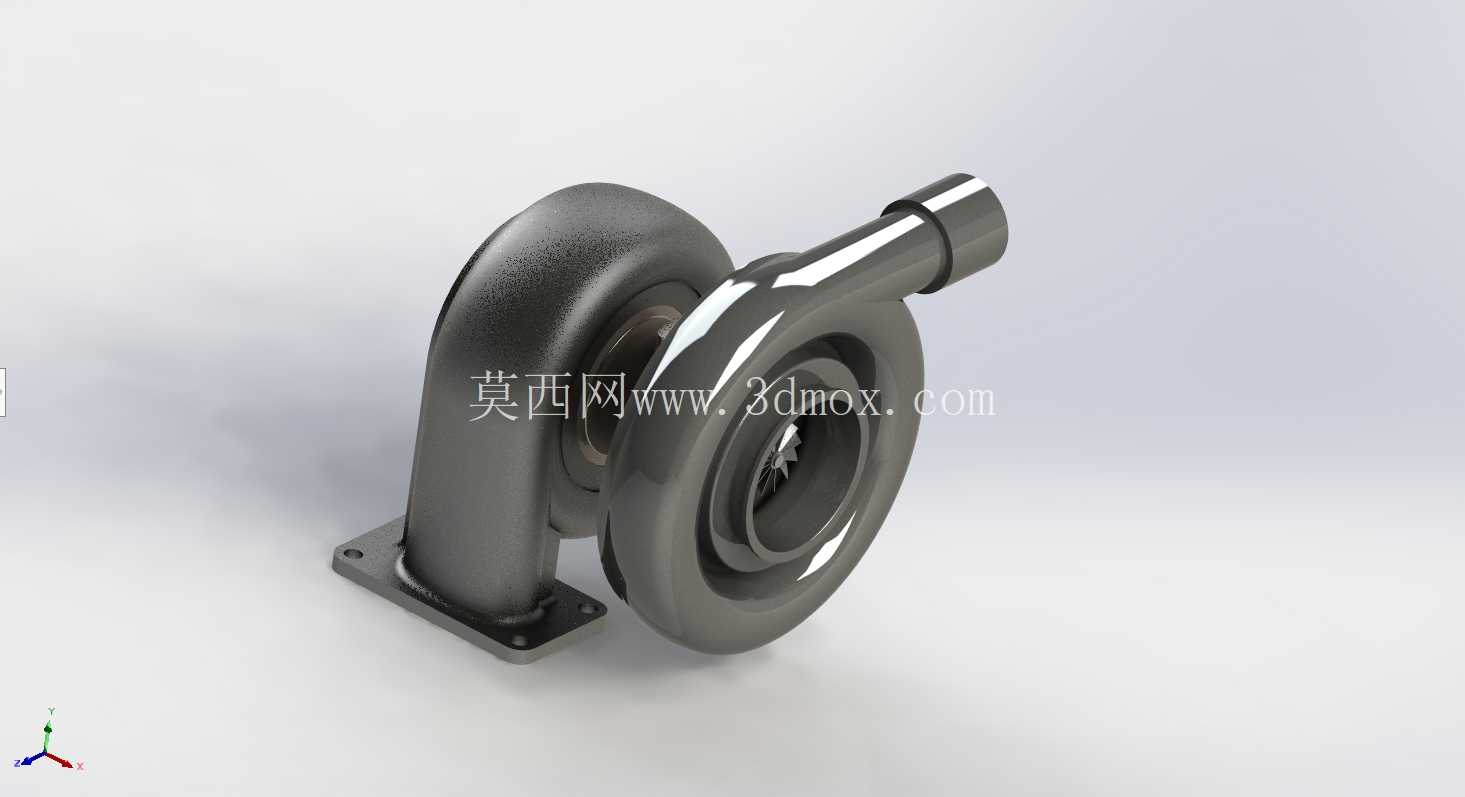

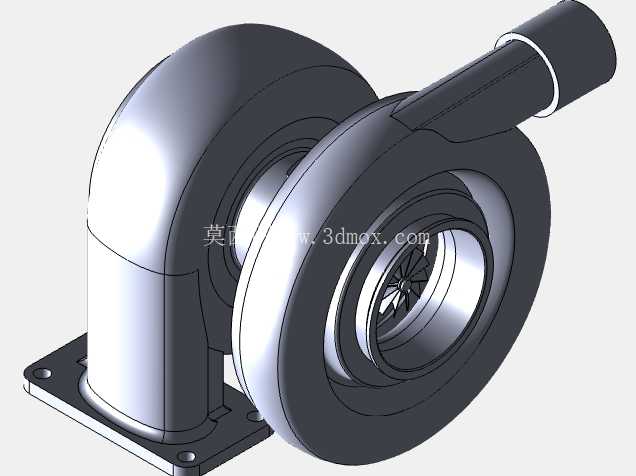

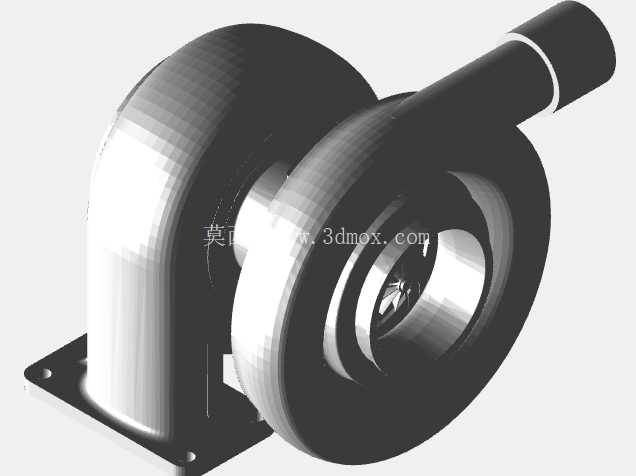

　　在商用车与乘用车动力总成开发、非道路移动机械动力升级、教学实训台架搭建、虚拟仿真项目搭建等场景中，涡轮增压器都是决定动力输出效率、燃油经济性与排放水平的核心部件，这套结构完整还原了量产车用涡轮增压器的核心装配关系，可直接用于动力系统匹配校核、装配干涉验证、结构原理展示等工作。从实际功能来看，该部件依靠发动机排出的高温废气驱动涡轮端叶轮高速旋转，通过同轴连接的压气机端叶轮对进入气缸的新鲜空气进行预压缩，在不增加发动机排量的前提下提升进气充量，让燃油与空气的混合更充分，既可以提升动力输出上限，也能优化低转速区间的扭矩响应，同时降低单位功率的燃油消耗与尾气排放，是当前小排量增压发动机、高功率柴油发动机必不可少的配套部件。

　　从设计思路上看，这套结构采用了经典的双蜗壳分体式布局，涡轮端壳体采用耐高温的铸铁材质适配高温废气工况，压气机端采用铝合金材质降低自重同时优化空气流道，中间的轴承体集成了浮动轴承、密封环、润滑油道与冷却腔，既可以支撑转轴在每分钟十多万转的工况下稳定运转，也能通过机油与冷却液的循环带走高温传导的热量，避免轴承过热失效。转轴两端分别固定涡轮叶轮与压气机叶轮，动平衡精度控制在量产级要求范围内，避免高速运转时出现振动超标问题。

　　在安装边界上，涡轮端的进气法兰匹配发动机排气歧管的安装接口，出气法兰连接三元催化器与排气系统，压气机端的进气口对接空气滤清器出气管路，出气口通过中冷器连接节气门体，中间壳体上设置了标准的机油进回油接口、冷却液进出接口，安装法兰的螺栓孔位、中心距、密封面平面度都参照量产通用规格设计，不需要额外修改即可适配多数1.5T-2.0T排量的车用发动机安装需求。结构拆分上完整呈现了从壳体、叶轮、转轴、密封件到紧固件的全部装配层级，压气机壳与涡轮壳的流道采用了气动优化后的渐扩式截面，减少气流在壳体内的流动阻力，叶轮的叶片角度、数量、叶型曲率都经过气动性能匹配，兼顾低速响应性与高转速区间的增压效率，旁通阀的安装位也预留了标准接口，可匹配电控或真空式的废气旁通执行器，实现增压压力的闭环控制，避免超压损坏发动机部件。

　　在实际工程应用中，这套结构既可以用于新发动机开发阶段的布置校核，验证增压器与周边机舱部件、管路、线束的间隙是否满足设计要求，避免出现运动干涉或热害问题，也可以用于职业院校、高校的机械原理教学，通过拆分的三维结构直观展示废气能量回收、空气压缩的工作过程，帮助学员理解增压器的工作逻辑与装配关系，还可以用于维修培训场景，模拟增压器的拆解、装配、故障排查流程，降低实操培训的成本。结构的所有配合面都按照实际公差要求设计，轴承与转轴、壳体的配合间隙符合量产件的装配规范，密封环的安装槽尺寸、卡簧的限位结构都完全还原真实产品的设计细节，不存在简化或失真的结构，可直接用于生成工程图纸、开展有限元分析、流场仿真等后续工作，不需要额外进行结构补全或修正。
