汽车悬架多片式钢板弹簧结构设计

项目分类:钢板弹簧 发布时间:2026-06-13 ID:1182202
  • 汽车悬架多片式钢板弹簧结构设计
  • 汽车悬架多片式钢板弹簧结构设计
  • 汽车悬架多片式钢板弹簧结构设计

商用车及部分硬派越野车型的悬架系统中,多片式钢板弹簧始终是承载与减震环节的核心部件,这类部件的设计合理性直接决定车辆重载工况下的行驶稳定性、路面冲击缓冲能力以及底盘部件的使用寿命。不同于单片式复合材料板簧,多片钢板弹簧通过多片长度递减的合金弹簧钢片叠合组装,能够在有限的垂直安装空间内实现更高的承载上限,同时兼顾非线性的刚度特性——空载工况下刚度偏低保证乘坐舒适性,重载时随着钢片间逐步贴合接触,整体刚度平滑上升避免悬架击穿,这一特性让它在货运车辆、皮卡、非道路工程车辆的后悬架上得到了极广泛的应用。

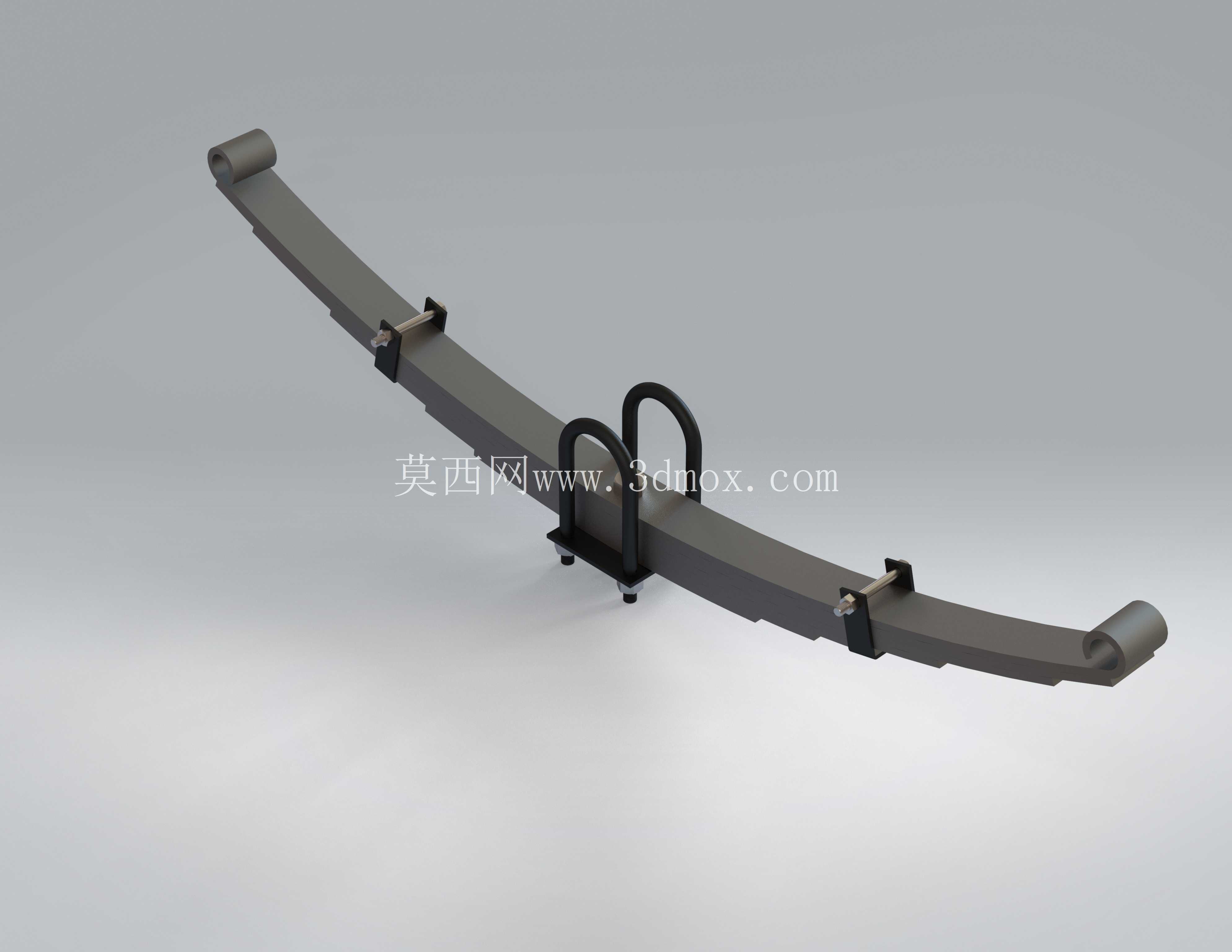

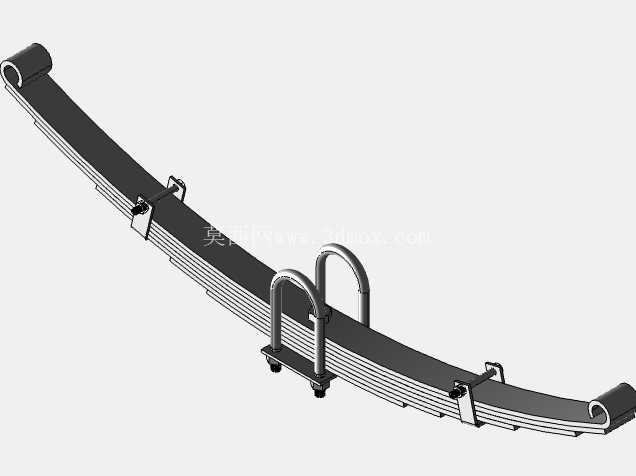

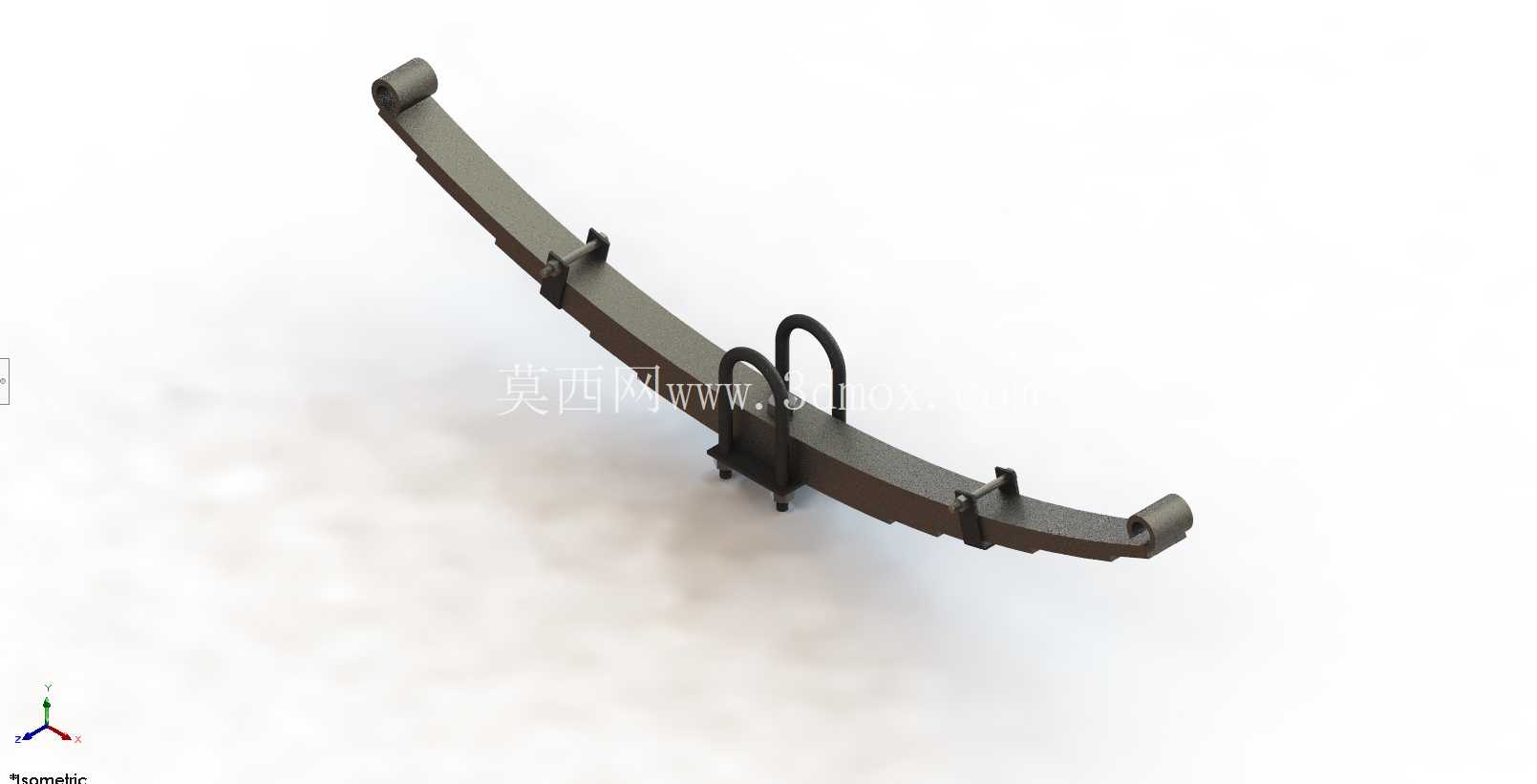

从结构设计逻辑来看,这套板簧总成的核心组成包含叠合的弹簧钢片组、中心定位螺栓、U型安装骑马螺栓、侧方限位夹片以及两端卷制的耳端结构。中心螺栓的作用是将所有叠放的钢片沿中心孔位锁紧定位,避免钢片在受力过程中出现横向窜动;两端的卷耳结构是板簧与车架连接的关键接口,一端通过销轴与车架上的固定吊耳铰接,另一端则与可摆动的吊耳连接,以此补偿板簧在受冲击变形时产生的长度方向伸缩量,避免结构卡滞。U型骑马螺栓用于将板簧总成中部牢牢固定在车桥的安装座上,这一位置是板簧受力的支点区域,安装时需要严格控制螺栓的预紧扭矩,既要保证钢片间不会出现相对滑移产生异响磨损,又要避免预紧力过大导致钢片预加应力过高,提前出现疲劳断裂。侧方的限位夹片均匀分布在钢片组的不同长度位置,作用是限制钢片在回弹过程中出现过大的横向错位,同时避免单片钢片因为变形量过大超出设计极限出现折断飞出的风险。

在建模过程中,所有钢片的曲率设计是核心难点,每一片钢片的自由状态曲率都存在差异,组装锁紧后会产生预设的预加应力,让最长的主片在空载状态下就承受一定的预压应力,抵消部分承载时产生的拉应力,这一设计能够大幅提升主片的疲劳寿命。钢片的端部都做了梯形切边与倒角处理,避免应力集中在钢片的直角边缘,同时减少钢片接触位置的摩擦磨损。建模时需要严格匹配实际安装的边界尺寸:两端卷耳的内孔直径需要适配常用的悬架销轴尺寸,卷耳中心到板簧中部安装面的弧高决定了悬架的静态高度,U型螺栓的跨距需要匹配对应吨位车桥的安装座宽度,板簧整体的伸直长度需要匹配车架吊耳的安装间距,避免装车后出现运动干涉。

实际装车应用中,板簧除了承担垂直方向的承载减震作用,还需要传递车桥与车架之间的纵向力与横向力,比如车辆加速、制动时的扭矩反力,转向时的横向载荷,都会通过板簧结构传递到车架上,因此在设计时除了验证垂直方向的刚度与强度,还需要校核纵向、横向载荷下的结构应力,尤其是卷耳与主片连接的位置、中心螺栓孔周边的位置,都是应力集中的高风险区域,需要在建模时做合理的圆角过渡,避免锐角导致的应力集中。钢片之间在工作时会产生微小的相对滑移,实际生产中会在钢片之间涂抹润滑脂或者加装减摩垫片,减少摩擦噪音与磨损,建模时也预留了钢片之间的合理间隙,匹配实际装配的工艺要求。

对于结构设计从业者而言,这类板簧模型的建模过程需要充分考虑实际生产与装配的工艺细节,不能只做外观的曲面堆叠:比如卷耳的卷制工艺会导致主片端部的材料厚度变化,中心螺栓的沉头孔深度不能超过钢片厚度的三分之一避免削弱钢片强度,U型螺栓的安装位置需要预留足够的扳手操作空间,限位夹片与钢片之间需要预留合理的活动间隙避免卡滞。这些细节的还原,才能让三维模型真正具备工程参考价值,而不是单纯的外观展示模型。
