F450F550四轴飞行器加高起落架结构

这套加高型起落架主要面向F450、F550一类多旋翼飞行平台，在航拍巡检、教学调试、载荷挂载和低空试验场景中承担着陆缓冲、机身支撑与地面姿态保持作用。相比原厂低矮支架，加高后的弧形支腿能够把机腹下方空间释放出来，使云台相机、任务吊舱、电池仓或投放机构在起降时不易接触地面，也能在不平整场地、草地、碎石地和临时起降点上降低磕碰风险。

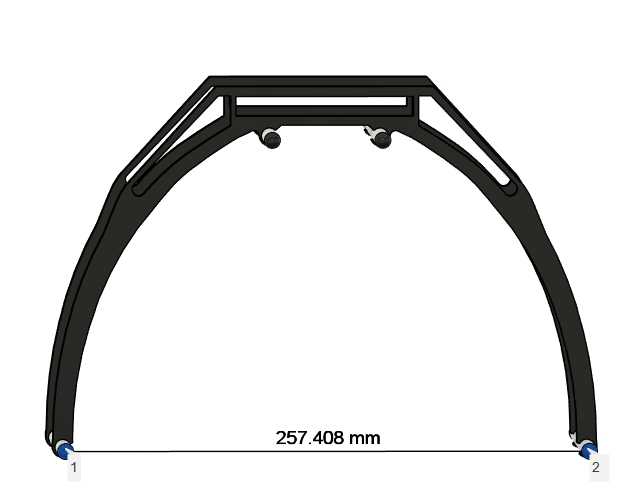

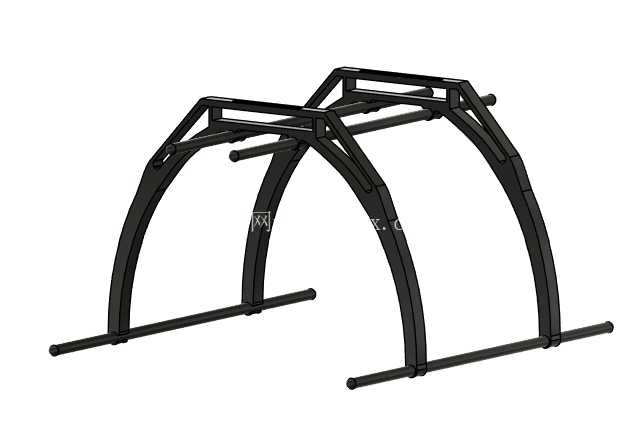

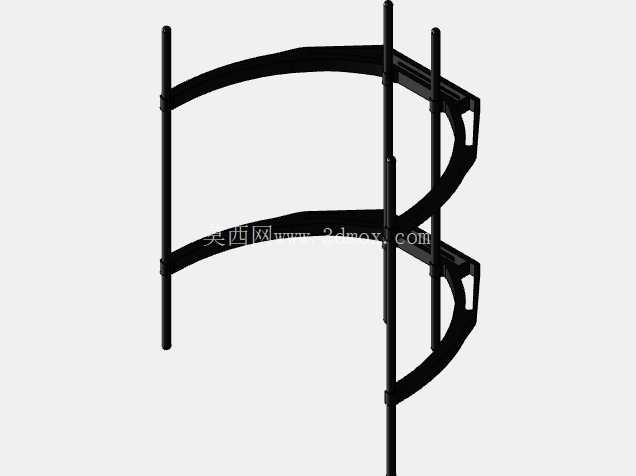

结构上采用左右对称的拱形滑橇形式，顶部通过横向连接段与机臂或机身下部安装位配合，两侧支腿向外展开后向下收拢，底端形成较长的接地跨度。图中标注的支腿外侧有效宽度约为257.408mm，这个尺寸直接决定了无人机停放时的横向稳定边界。实际装机时不能只按图纸名义值硬套，还应结合机臂倾角、电机座位置、脚架固定孔位以及地面接触姿态进行复核。文中提示起落架偏移可在约±5mm范围内测量调整，这一点在Fusion 360或其他三维软件中做装配校核时很关键：支架距离过窄会限制机腹设备，过宽则可能干涉螺旋桨气流或增加外廓尺寸。

从受力路径看，着陆冲击先由底部弧形支腿接触地面，再沿两侧弯梁传递到顶部安装横梁，最后分散到机身连接点。拱形轮廓并非单纯为了外观，而是让支腿在垂直冲击时具备一定弹性变形空间，同时把侧向翻转阻力转化为支腿的弯曲和支撑跨度。顶部两侧预留的小安装轴位用于与机架铰接或固定，装配时应保证左右同轴度，避免支架装歪后造成接地先后不一致。若两侧高度偏差过大，无人机在降落瞬间容易出现单侧先触地、机身扭转或滑移，尤其在携带云台时会影响画面稳定和设备安全。

设计这类起落架时，需要同时兼顾离地高度、结构刚度、重量和气动干扰。支腿截面不能无限加厚，否则会增加无效载荷；截面过薄又会在硬着陆时产生永久变形。较合理的思路是在主承力弯梁上保留连续材料路径，在非关键区域通过镂空或筋位减轻重量。图中支腿上部可见开槽式减重区域，这些区域位于弯曲应力相对可控的位置，既能减少材料用量，也能降低支架对整机重心的影响。顶部横梁则应保持较高的连接刚度，因为它负责把左右支腿连成整体，若横梁柔性过大，着陆时两支腿会出现相对开合，长期使用后固定点容易松动。

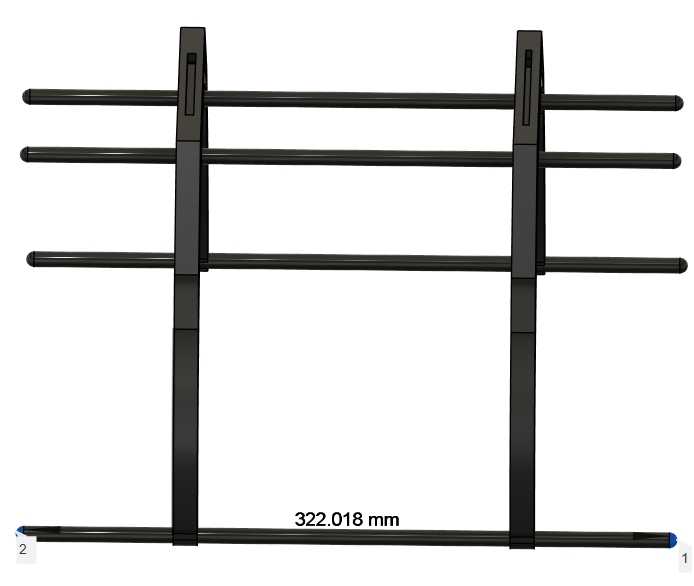

安装边界方面，除了关注257.408mm的横向跨度，还应检查支架最高点与机腹设备之间的距离、底端滑橇前后方向长度、支腿与桨盘平面的相对位置。起落架不能伸入螺旋桨旋转投影区，也不能在机臂折叠、电池插拔或云台俯仰时形成干涉。对于F450和F550这类常见四轴平台，脚架通常位于机臂下方或中心板周边，安装孔距、螺钉长度和垫片厚度都会影响最终高度。若用于六轴飞行器改装，还要重新核算整机重量和着陆动能，不能简单沿用四轴状态下的支腿厚度。

在实际使用中，滑橇式起落架适合相对平坦但允许少量起伏的地面。弧形底脚能够在接触瞬间产生轻微滑移，吸收一部分冲击；但在光滑硬质地面上，若底脚没有防滑措施，快速降落可能出现横向滑动。结构设计时可在底端增加耐磨套或橡胶垫，既提高摩擦系数，也保护支腿端部。对于需要在野外反复起降的设备，底端属于易磨损部位，建模时应把它作为可替换或可加强区域考虑。

三维建模过程中，建议先按机架安装孔建立基准轴线，再绘制左右支腿的中心曲线，随后用一致截面对称拉伸或扫略，保证两侧质量和刚度接近。顶部连接段要与机腹实际面贴合，不能只追求弧线造型而忽略螺钉压紧面。装配完成后，应模拟无人机正着陆、侧倾着陆和单侧挂碰三种状态，观察支腿变形趋势、固定点受力方向以及地面间隙变化。对于挂载相机的机型，还要校核起落架最大变形状态下云台是否仍低于支架最低点，防止减震球压缩或硬着陆时镜头触地。

总体来看，该加高起落架的核心价值在于用简洁的对称弯梁结构换取更大的机腹空间和更稳的着陆支撑。设计重点不在复杂机构，而在跨度、高度、安装点、刚度和重量之间的平衡。只要围绕真实机架边界建立模型，并把±5mm的调整量纳入装配校核，这类支架就能在多旋翼无人机的日常起降和任务设备挂载中提供可靠支撑。
