共轴双旋翼遥控直升机结构设计方案

这款共轴双旋翼布局的遥控直升机结构，在航模研发、小型飞行器验证场景中有着明确的应用定位，区别于常规单旋翼带尾桨的航模结构，共轴反转的双旋翼设计抵消了旋翼旋转产生的反扭矩，无需额外设置尾桨传动结构，既缩减了整机的横向尺寸边界，也降低了动力传输路径的复杂度。从实际用途来看，该结构既可以作为航模爱好者的组装调试载体，也能为小型共轴无人飞行器的结构验证提供参考，适配室内外小范围飞行场景，对起降场地的平整度要求更低，滑橇式起落架的设计能够吸收着陆阶段的冲击载荷，避免硬着陆时机身主框架、旋翼传动部件受冲击变形。

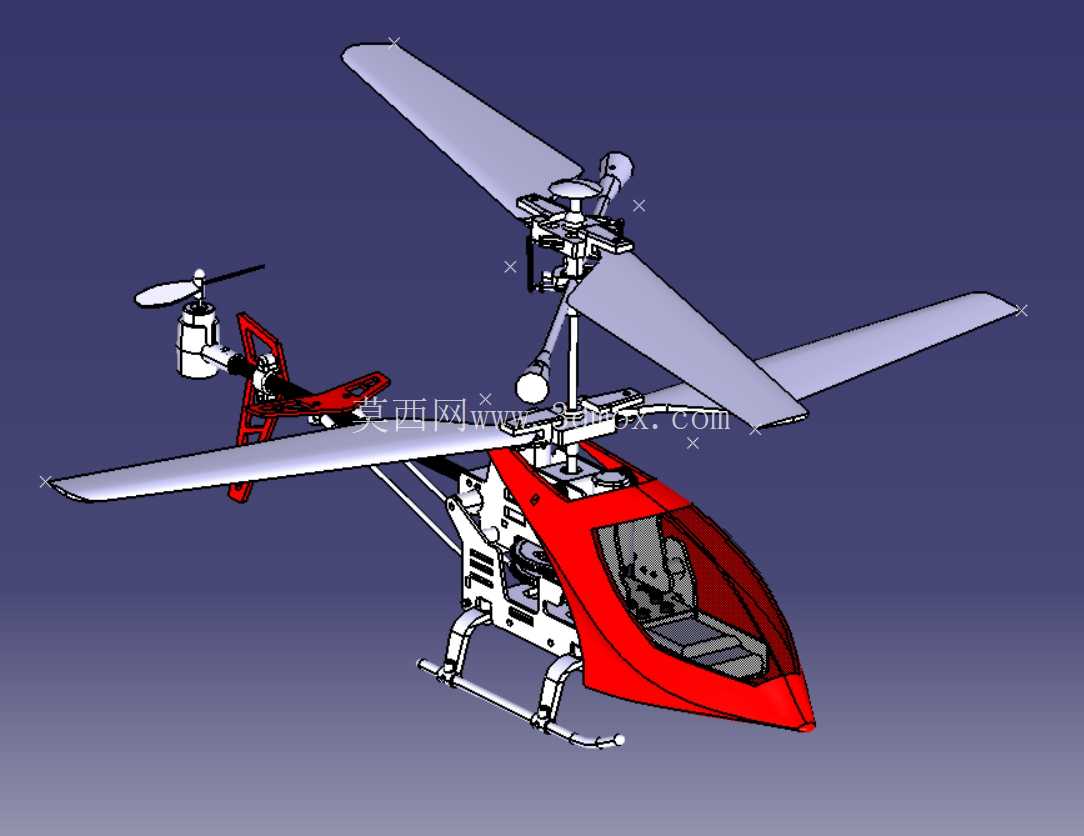

从功能特性上看，上下两层旋翼采用同轴布置，通过反向旋转平衡扭矩，航向控制通过调整两层旋翼的转速差实现，省去了尾桨的动力消耗，同等动力输入下悬停效率比常规单旋翼航模更高，也避免了尾桨触碰障碍物引发的炸机风险。机身主体采用半包围式座舱结构，红色整流罩覆盖前部设备舱，内部预留了电池、接收机、舵机的安装空间，舱内的安装位做了限位凸台设计，能够适配常规规格的航模电子设备，不需要额外做打孔改装。尾杆部分采用轻量化桁架结构，尾部设置的小型水平安定面能够提升前飞过程中的航向稳定性，避免低速飞行时出现偏航摆动。

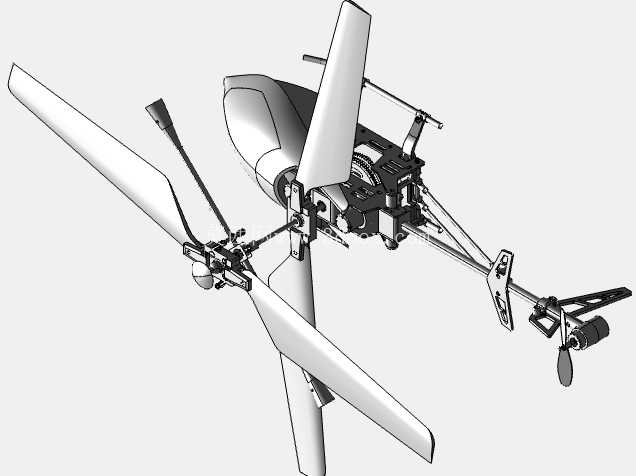

设计思路上优先考虑了结构的易装配性与维护便捷性，旋翼夹头采用分体式锁紧结构，更换旋翼时不需要拆解整个旋翼头组件，只需要松开夹头的锁紧螺丝即可完成更换。主传动齿轮组布置在机身中部的框架内，齿轮啮合间隙预留了0.1-0.2mm的调整余量，能够抵消加工与装配误差带来的卡滞问题，避免飞行过程中出现传动卡顿。机身框架采用钣金拼接式结构，各连接位的安装孔做了同轴度公差约束，装配时不需要额外修配即可完成定位，降低了组装难度。滑橇式起落架的支撑杆采用弹性金属材质，着陆时的形变能够吸收大部分冲击能量，起落架与机身的连接位设置了橡胶减震垫，进一步阻隔着陆冲击传递到机身内部的电子设备，减少传感器、接收机受震动出现的信号异常问题。

从安装边界与尺寸约束来看，整机旋翼直径控制在适合小范围飞行的区间，主旋翼旋转时的最大外廓尺寸不会超出常规航模携带箱的容纳范围，机身长度方向从机头整流罩前端到尾杆末端的尺寸，与旋翼直径形成合理的比例关系，避免前飞时出现抬头力矩过大的问题。设备舱内部的安装空间做了分区设计，电池安装位靠近整机重心位置，能够减少电池重量变化对整机重心配平的影响，舵机安装位布置在旋翼头下方的传动区域，缩短了舵机到旋翼倾斜盘的连杆长度，减少了操纵连杆的形变间隙，提升操纵响应的精准度。旋翼头的挥舞铰、摆振铰做了限位设计，避免大机动飞行时旋翼挥舞量过大打到尾杆或机身结构，各个活动关节的轴承安装位预留了润滑脂填充空间，长期使用时不需要频繁拆解即可完成保养维护。

结构细节上，整流罩采用曲面流线型设计，既能够降低前飞过程中的空气阻力，也能对内部的电子设备、传动部件形成防护，避免飞行过程中灰尘、杂物进入传动齿轮组加剧磨损。尾杆与机身主体的连接采用快拆式结构，运输时可以快速拆下尾杆缩减收纳尺寸，连接位的定位销能够保证每次装配的同轴度一致，不需要重新调整尾杆的水平角度。整个结构的受力路径清晰，旋翼产生的升力通过旋翼头传递到主框架，再通过主框架分散到起落架与设备安装位，各个受力节点都做了加强筋设计，避免长期受交变载荷出现结构疲劳断裂的问题，适配日常航模飞行、小型飞行器结构验证的实际使用需求。
