流体输送用离心式叶轮三维结构设计

在流体输送类设备的核心部件设计中，叶轮是决定整机运行效率与工况适配性的关键结构，日常接触的清水输送泵、工业流程中的化工介质输送泵、暖通系统的循环风机、甚至部分涡轮增压设备的核心做功单元，都离不开匹配工况的叶轮结构支撑。不同于普通结构件的静态受力设计，叶轮的设计需要同时兼顾流体动力学特性、高速旋转下的结构强度、长期运行的动平衡稳定性，以及与配套蜗壳、导流器的装配适配性，任何一个维度的参数偏差，都可能导致整机运行效率下降、振动噪声超标，甚至出现叶片断裂、结构失效的严重故障。

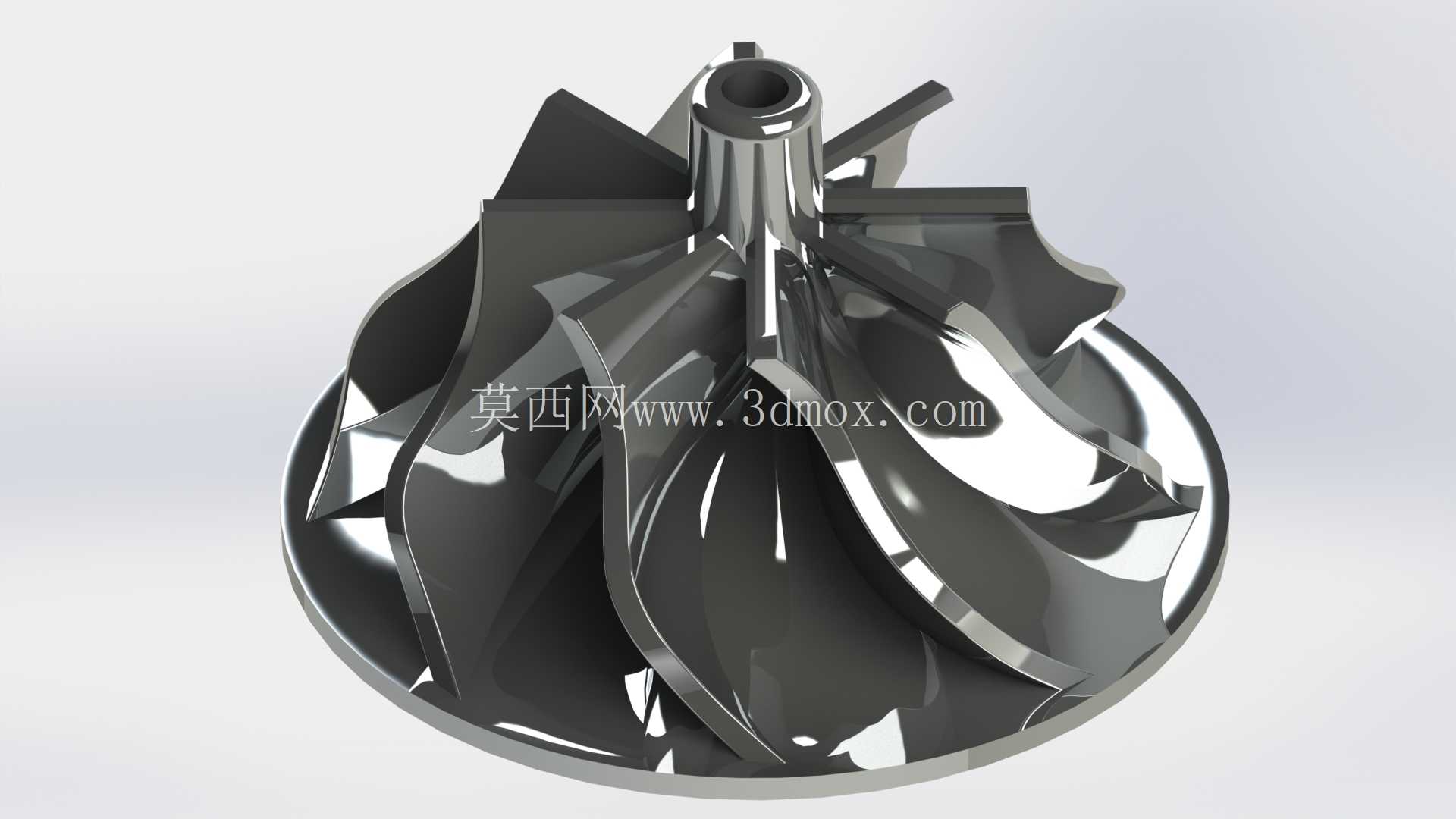

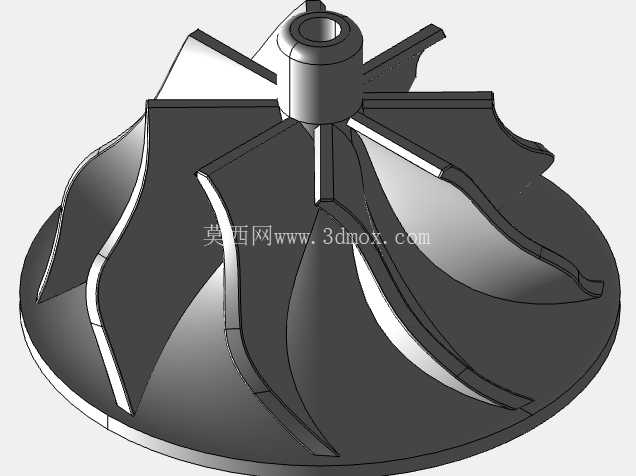

从实际工程落地的角度看，这类叶轮的设计首先要锚定具体的工况边界：如果是用于清水离心泵的叶轮，需要根据设计流量、扬程参数确定叶片的进出口安装角，通常后弯式叶片的效率区间更宽，适合大多数固定工况的输水场景，叶片型线会采用三维空间扭曲设计，避免流体在叶道内出现二次回流，减少水力损失；如果是用于通风机的叶轮，叶片的弦长、安装角会根据风压要求调整，前弯式叶片能在较小的叶轮直径下获得更高的风压，但效率相对偏低，适合对安装空间有严格限制的通风场景。本次设计的叶轮采用3D草图驱动的建模逻辑，没有采用传统的平面投影拉伸成型方式，而是先在不同半径的回转截面上绘制叶片的型线控制点，通过样条曲线连接形成连续的空间曲面，再通过加厚、阵列操作完成整体叶片结构，这种建模方式能最大程度还原流体力学计算得到的叶片型线，避免平面建模带来的型线失真问题。

在结构细节处理上，叶轮的轮盘与轮盖的连接过渡位置做了圆角处理，避免高速旋转时的应力集中，叶片与轮盘、轮盖的结合位置也预留了合理的焊接或铸造拔模斜度，如果是采用铸造工艺生产，叶片的厚度会从进口到出口做渐变处理，进口位置稍薄减少流体入口冲击，出口位置稍厚提升结构强度，同时整个叶轮的重心严格落在回转轴线上，所有叶片的型线、重量偏差控制在极小范围内，减少高速旋转时的不平衡量。安装边界方面，叶轮中心的轴孔尺寸需要与配套泵轴或风机轴的直径匹配，通常会设计键槽结构传递扭矩，轴孔的端面会设计定位台阶，保证叶轮安装后的轴向位置精度，避免运行时出现轴向窜动；叶轮的外径尺寸需要与配套蜗壳的内径预留合理的间隙，间隙过大会导致流体回流降低效率，间隙过小则可能因为加工、装配误差出现叶轮与蜗壳的刮擦，引发设备故障。

从实际应用场景的适配性来看，这类叶轮结构不仅可以用于常规的泵阀、风机设备，在部分物料输送、尾气处理设备中也有广泛应用，比如输送含小颗粒介质的渣浆泵，会在叶片表面做耐磨涂层设计，叶轮的流道会做加宽处理避免颗粒堵塞；高温工况下使用的叶轮，会选用耐高温的合金材料，设计时会预留热膨胀余量，避免高温下结构变形卡滞。建模过程中需要特别注意叶片曲面的光顺性，任何局部的凸起、凹陷都会扰乱流道内的流体流动状态，导致局部湍流损失增加，因此完成曲面建模后需要做曲面连续性检查，保证相邻曲面之间达到G1以上连续，同时对整个叶轮做旋转阵列的对称性检查，确保每个叶片的空间位置完全一致，为后续的模具制作、生产加工提供准确的三维数据支撑。
