三轴增稳吊舱挂载摄像装置结构设计

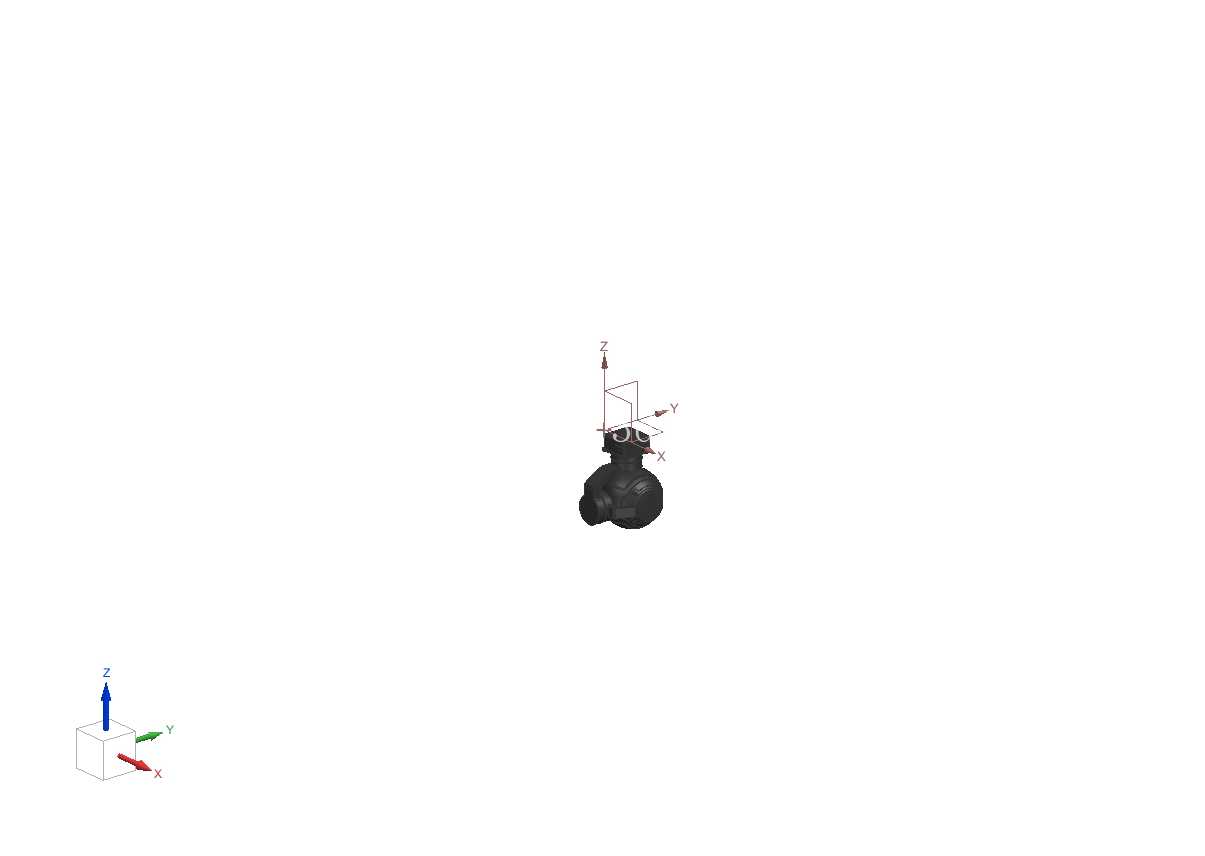

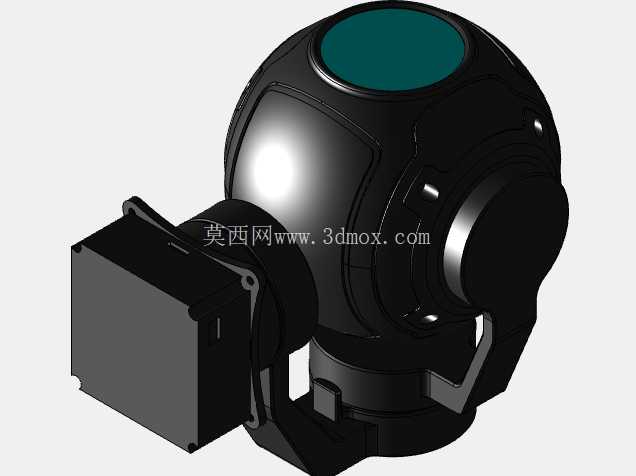

这套三轴挂载摄像装置的结构设计，核心围绕多场景下的视轴稳定需求展开，在测绘巡检、低空航拍、特种作业侦察等场景中，这类吊舱需要在载体持续颠簸、姿态快速变化的工况下，始终保持成像视轴的指向稳定，避免画面出现抖动、偏移甚至丢失目标的问题。从结构布局来看，球形的光电舱段被安置在三轴正交的转动框架中心，三个转动轴分别对应航向、俯仰、横滚三个自由度的调整，每个轴系都预留了驱动元件与角度检测元件的安装空间，能够通过闭环控制实时抵消载体的姿态扰动，保证成像单元的光轴指向精度。

从实际使用的角度出发，设计时首先考虑了不同挂载平台的安装适配性，装置后侧的方形安装基座预留了标准的安装孔位，既可以适配多旋翼无人机的机腹挂载接口，也能通过转接件安装在巡检车辆、船舶桅杆或者固定监控点位上，安装基座与转动框架之间做了走线空腔设计，所有供电、信号传输线缆都可以从空腔内部穿过，避免外漏线缆在轴系转动时出现拉扯、磨损，同时也能降低外部气流对线缆的扰动，提升设备在高速移动场景下的运行可靠性。

球形舱体的外形设计并非单纯追求视觉效果，球面结构能够在设备转动时保持最小的迎风截面，降低高速飞行或者移动时的风阻系数，同时球面的对称结构也能让三个轴系的转动惯量尽可能均衡，减少驱动元件的负载波动，提升姿态调整的响应速度。舱体顶部的平面区域预留了光学窗口的安装位，可根据使用需求更换可见光镜头、红外热成像镜头或者多光谱成像模组，窗口周边做了密封槽结构，能够配合密封圈实现IP65级别的防护，满足雨天、多尘环境下的作业需求。

轴系部分的设计重点在于转动间隙的控制与阻尼匹配，每个转动副都采用了精密轴承配合预紧结构，消除回程间隙对指向精度的影响，同时在轴端预留了限位结构，避免转动角度过大导致线缆扭断，其中航向轴可实现360度连续旋转，俯仰轴覆盖-120度到+30度的调整范围，横滚轴可实现±45度的增稳调整，完全覆盖常规作业的视角需求。驱动元件选用微型伺服单元，配合高精度角度反馈元件，能够实现0.01度级别的指向控制精度，在载体出现10度每秒以内的姿态扰动时，视轴稳定精度可以控制在0.1度以内，完全满足高清成像、目标跟踪的使用要求。

在重量控制方面，整套结构的承力部件都采用了轻量化设计思路，转动框架部分选用高强度铝合金材质，在保证结构刚度的前提下尽可能削减非承力区域的材料厚度，整体重量控制在1.2kg以内，不会给挂载平台带来过大的负载压力。舱体外壳采用复合材质，既具备足够的结构强度保护内部光学与电子元件，也能起到一定的电磁屏蔽作用，避免外部电磁信号干扰内部传感器与驱动电路的正常工作。

安装边界上，整套装置不含挂载转接件的最大外形尺寸为120mm×110mm×140mm，安装基座的孔位间距为45mm×45mm，适配M3规格的安装螺丝，安装时需要在挂载平台与基座之间预留至少10mm的走线空间，同时要保证吊舱转动范围内无其他结构遮挡，避免轴系转动时出现碰撞。在实际装配过程中，需要先完成三个轴系的同轴度校准，保证各转动轴的正交误差控制在0.05mm以内，再进行驱动元件与反馈元件的零点标定，最后完成舱体密封与动平衡调试，确保设备在全转速范围内都不会出现偏心振动的问题。

从结构设计的细节来看，舱体与转动框架的连接部位做了快拆结构设计，无需专用工具即可快速更换不同配置的球形舱段，满足不同作业场景下的快速切换需求，比如日常巡检使用可见光舱段，夜间作业时可快速更换红外舱段，应急搜救场景下可更换搭载照明与变焦镜头的舱段，大幅提升设备的场景适配能力。走线空腔内部做了圆角处理，避免线缆在反复扭转过程中被锐边割伤，同时在线缆出口处设置了线缆固定点，将线缆的扭转应力集中在固定点位置，延长线缆的使用寿命。
