荷兰Zuiderzee港口作业拖船精细三维模型

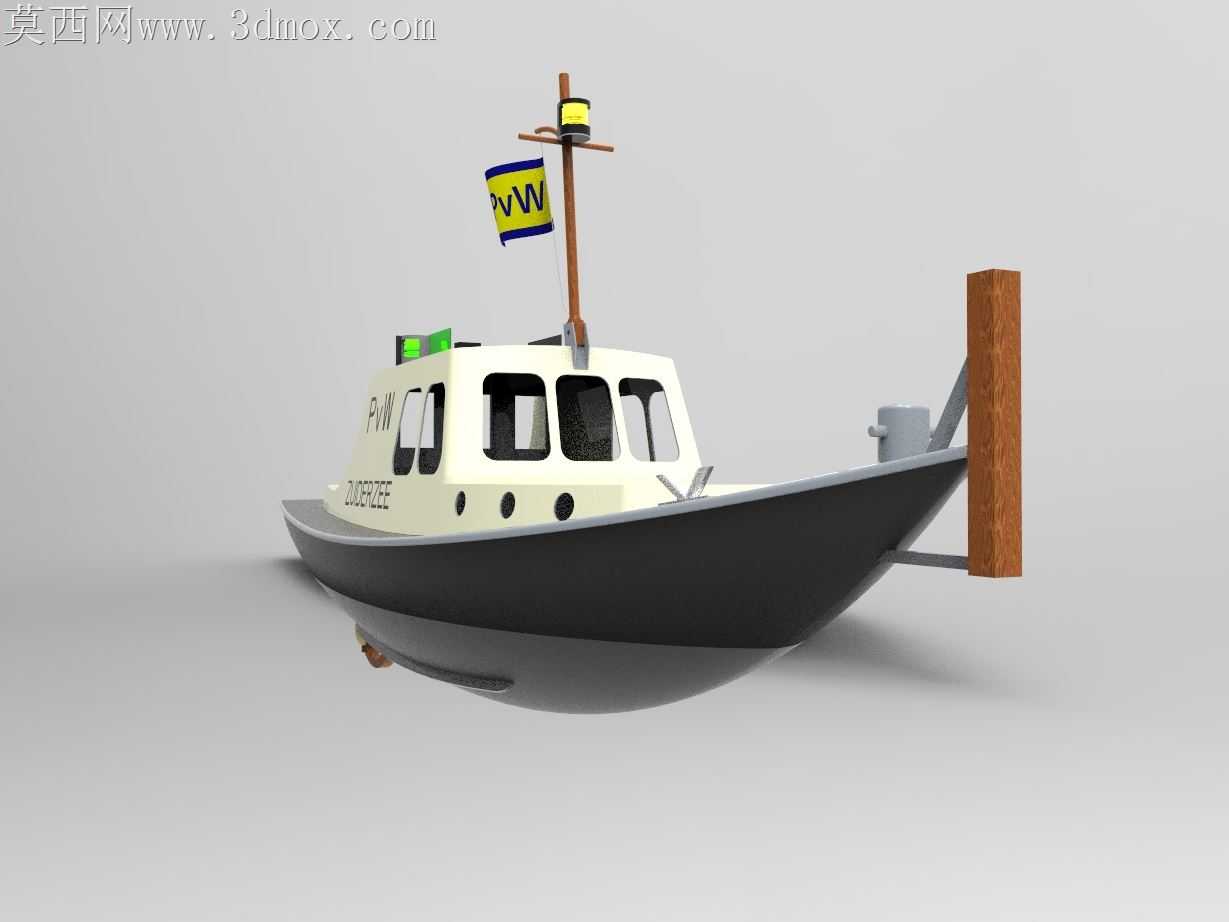

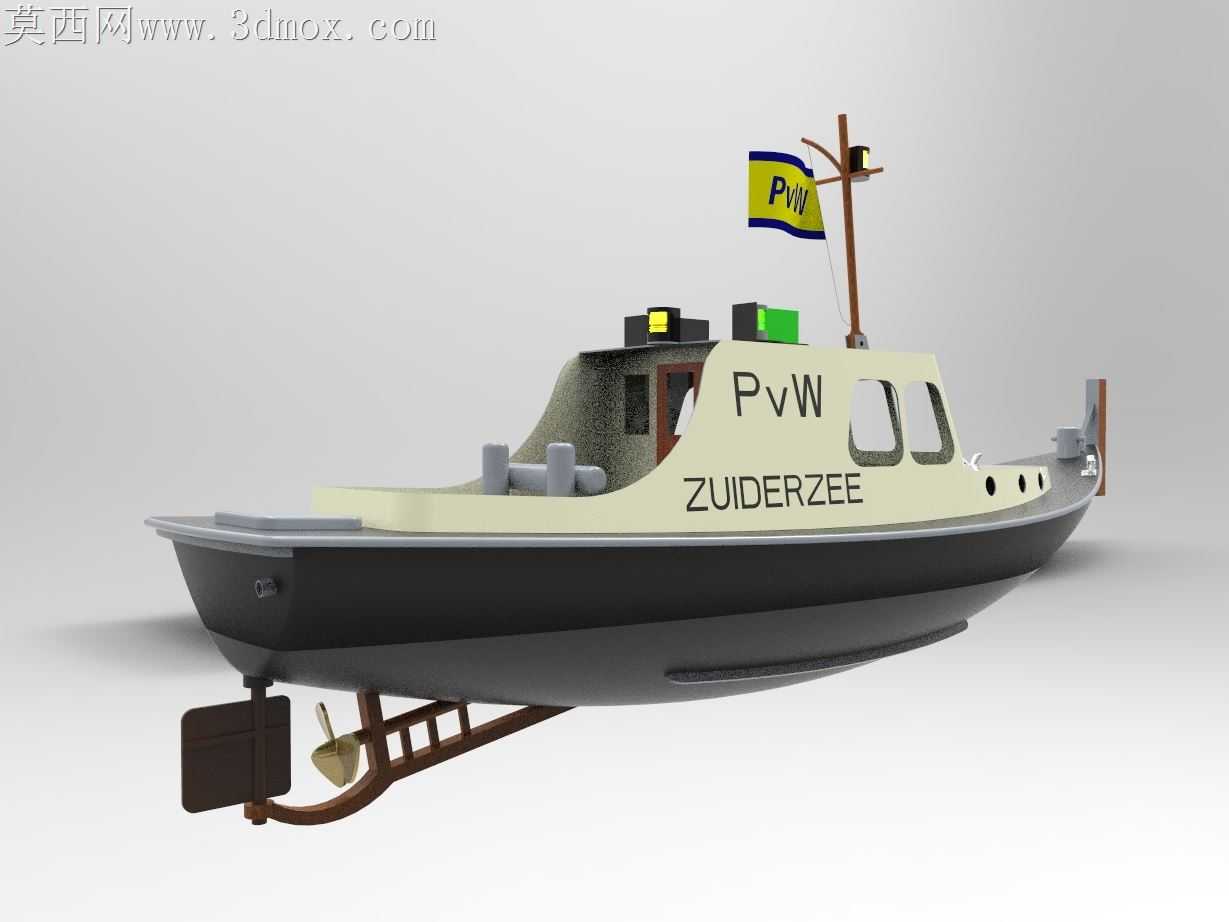

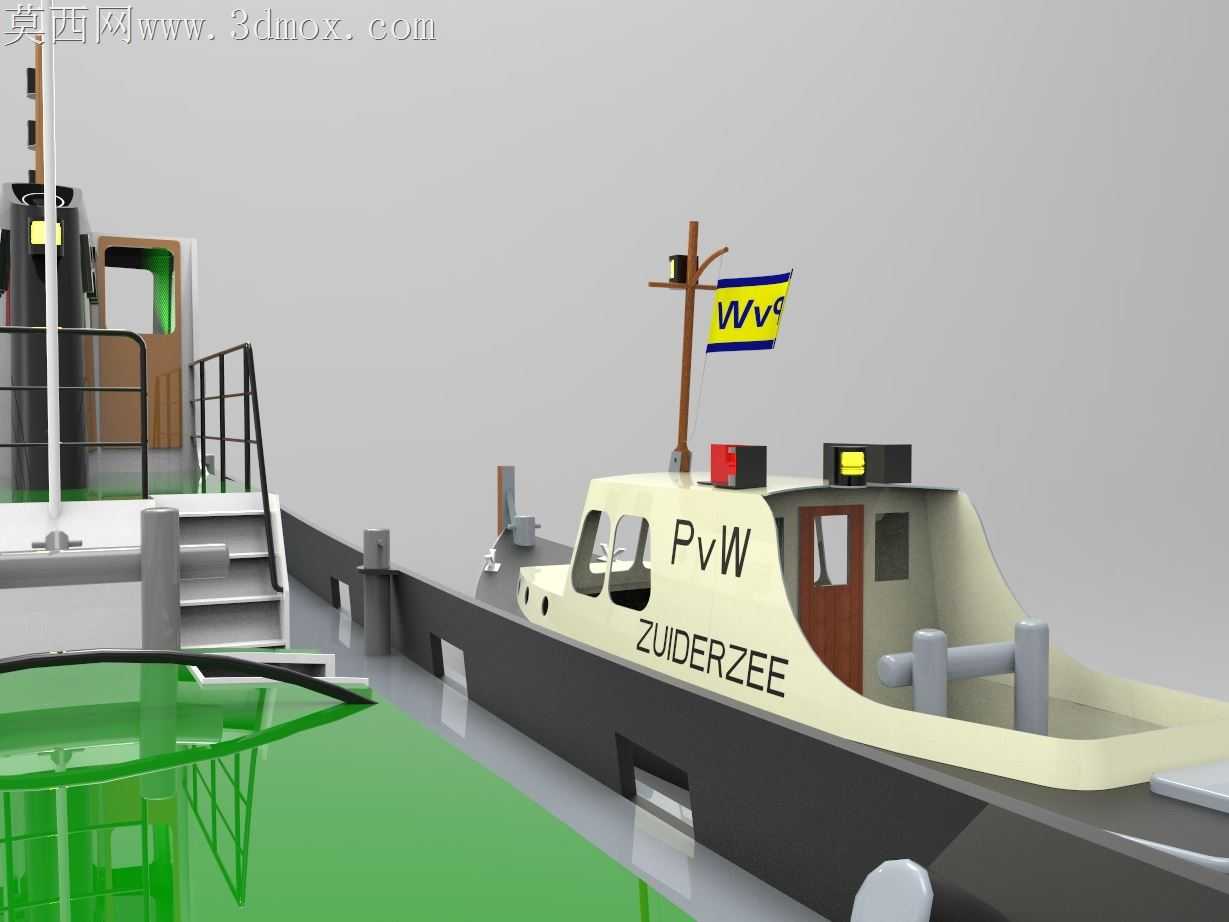

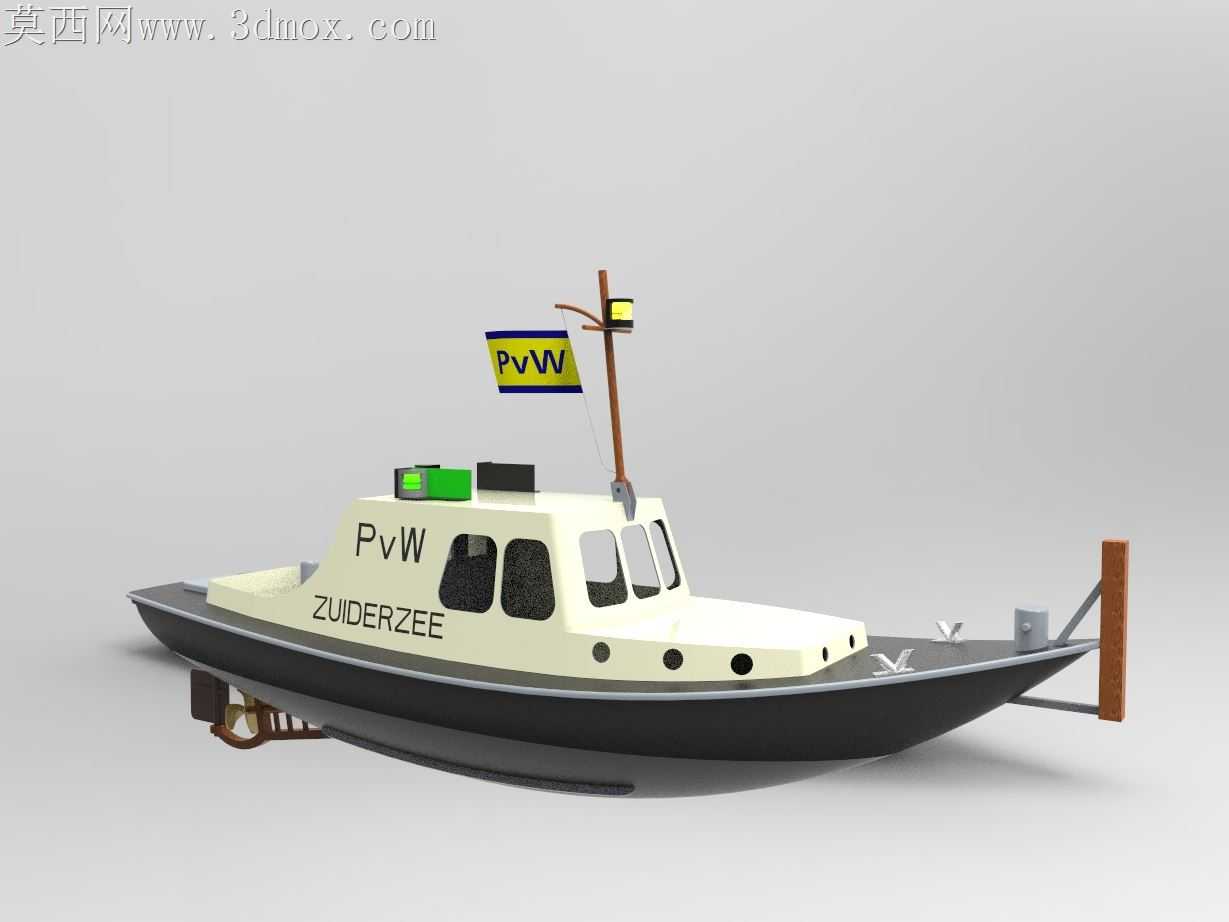

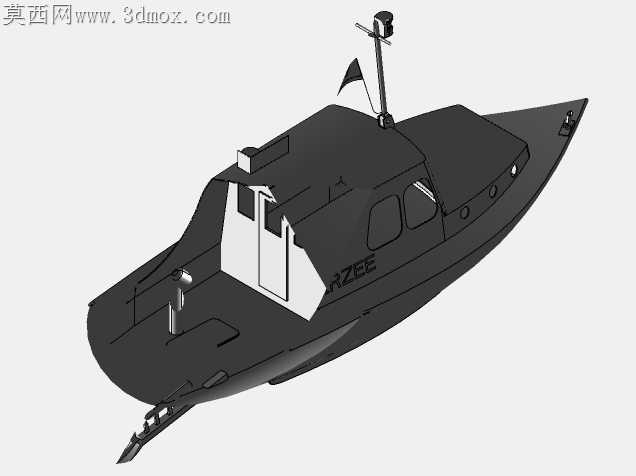

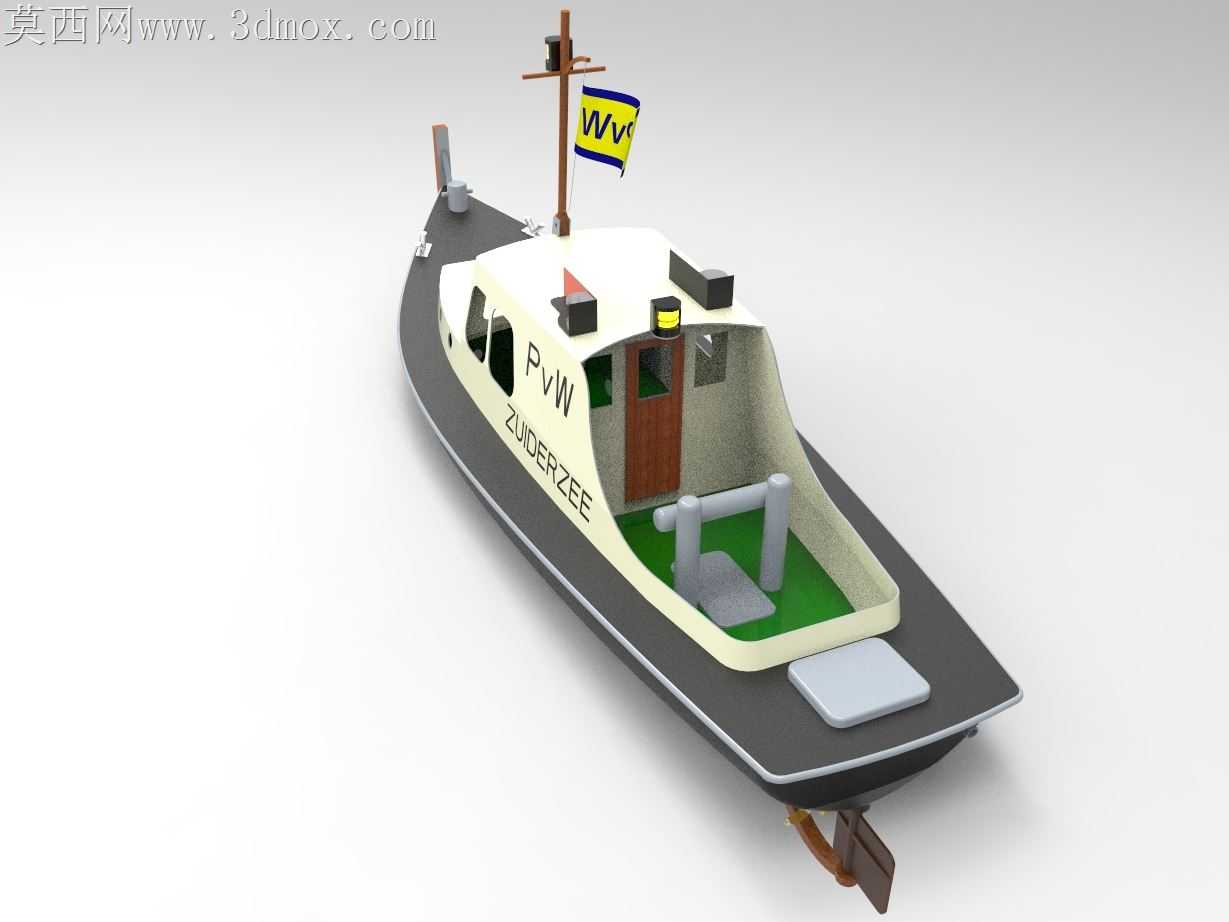

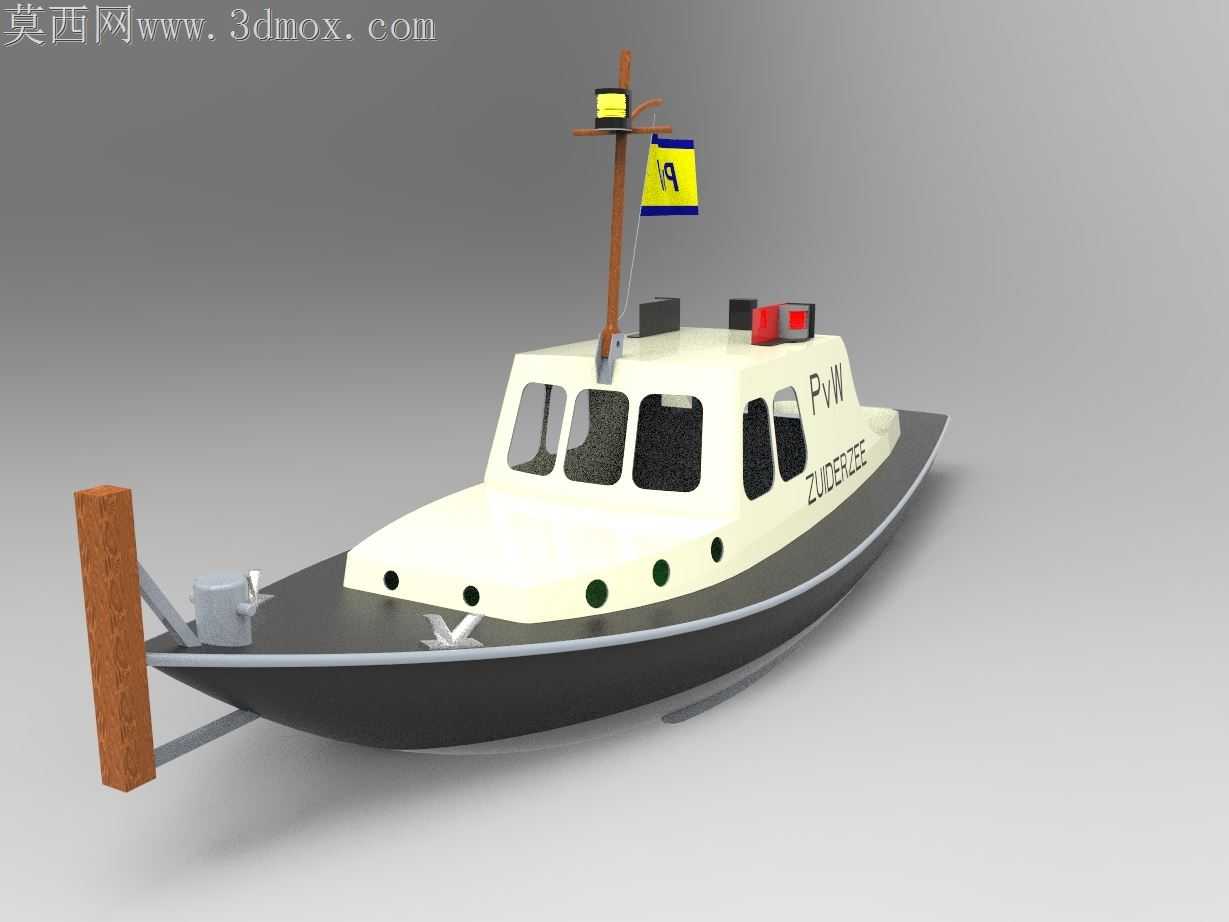

做这个拖船模型的时候，最先敲定的是曲面设计的核心思路，毕竟实船是上世纪六十年代建造的作业拖船，船身的弧度不是现在量产船舶那种规整的工业曲面，带点老船手工修型的柔和感，不能直接用规则放样拉出来。一开始做船首部分的时候，试过用单条引导线扫掠，出来的弧度太生硬，船首外飘的角度和水线位置的收窄过渡完全不对，后来拆成了三段曲面来拼，水线以下的部分单独做曲率控制，匹配实船1.7米的模压深度，水线到主甲板的部分调整了三次控制点，把船名标识位置的平缓曲面做出来，避免渲染的时候出现反光断层。上层建筑的结构取舍花了不少心思，实船上的桅杆信号灯、舷边的橡胶护舷、驾驶室顶部的天线这些小零件，一开始想全部做精细螺纹和内部结构，后来考虑到模型整体的展示重心是船体形态，把护舷的固定螺栓做了简化，用阵列凸台代替单独零件，既保留了视觉辨识度，又不会让细碎零件打乱整体的曲面节奏。驾驶室的舷窗部分没有直接用拉伸切除，而是沿着驾驶室的弧面做了贴合的曲面切除，窗沿的压边做了0.8毫米的凸起，模拟实船的金属包边，渲染的时候能打出自然的阴影层次。材质调试的时候，船身的黑色漆特意调了带细微颗粒的哑光金属漆质感，不是纯黑的塑料感，上层建筑的米白色漆加了一点点做旧的泛黄参数，匹配老船长期在港口作业的使用痕迹，船名的字母没有用贴图，而是做了0.3毫米的凸起字，打光的时候能在船身投下极淡的阴影，比平面贴图真实很多。桅杆上的信号灯做了半透明的灯罩材质，内部加了微弱的自发光参数，不用额外打光就能透出通透的质感。装配逻辑上，把船体作为固定基准件，上层建筑、桅杆、护舷这些零件全部用基准面配合加位置锁定，没有出现悬空或者配合过定义的问题，舷边的碰垫沿着船舷的曲线做了曲线驱动阵列，每个碰垫的角度都贴合船身弧度，不会出现垂直于水平面的生硬感。做渲染测试的时候，一开始用了默认的工作室强光，船身的曲面反光太杂，后来换成了柔和的侧顶光，在船身侧面打出渐变的光影，把船身的长度感和曲面弧度完全衬出来，甲板上的系缆桩、通风口这些小零件的阴影也刚好落在甲板上，不会显得杂乱。整个模型没有为了追求细节堆砌无关零件，所有结构都围绕实船的作业属性来做，不管是用来做海事场景的素材，还是做船舶结构的教学演示，都能直接用，曲面的精度也能满足后续3D打印或者结构拆解的需求，不会出现破面或者曲率断层的问题。
