表面贴装式微型滑动开关结构设计

在消费电子、小型工控终端、便携检测设备的板级电路设计中，这类微型滑动开关是实现电路通路切换、功能档位选择的核心基础元件，常被布置在PCB板边缘区域，承担设备电源通断、工作模式切换、信号通路选通的实际作用，相比同尺寸的轻触按键，它具备档位保持特性，无需持续施加外力即可维持当前电路状态，能有效降低整机待机功耗，避免误触带来的功能异常。

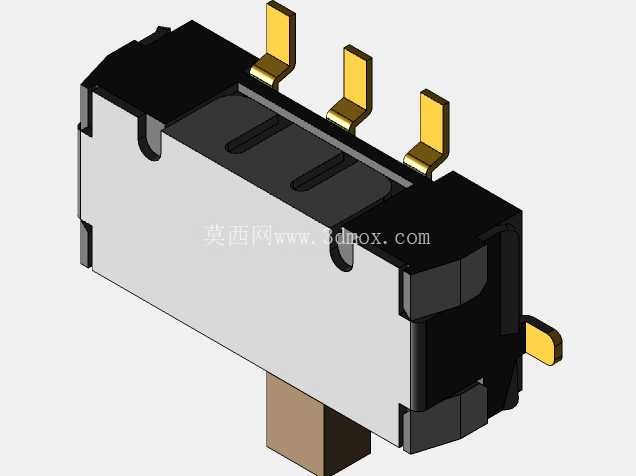

从结构设计逻辑来看，这款滑动开关采用表面贴装工艺适配，三个引出焊片平行排布在本体侧方，焊片表面做平整化处理，可直接匹配SMT回流焊工艺要求，无需额外开设插装通孔，能大幅压缩PCB板的布线占用空间，适配高密度板卡的设计需求。开关本体采用绝缘耐高温工程塑料作为基座外壳，外壳边缘做圆角过渡处理，避免贴装过程中刮伤阻焊层，内部滑动接触件采用弹性铜合金材质，表面做镀金处理降低接触电阻，同时提升耐磨性能，保证多次滑动操作后接触可靠性。

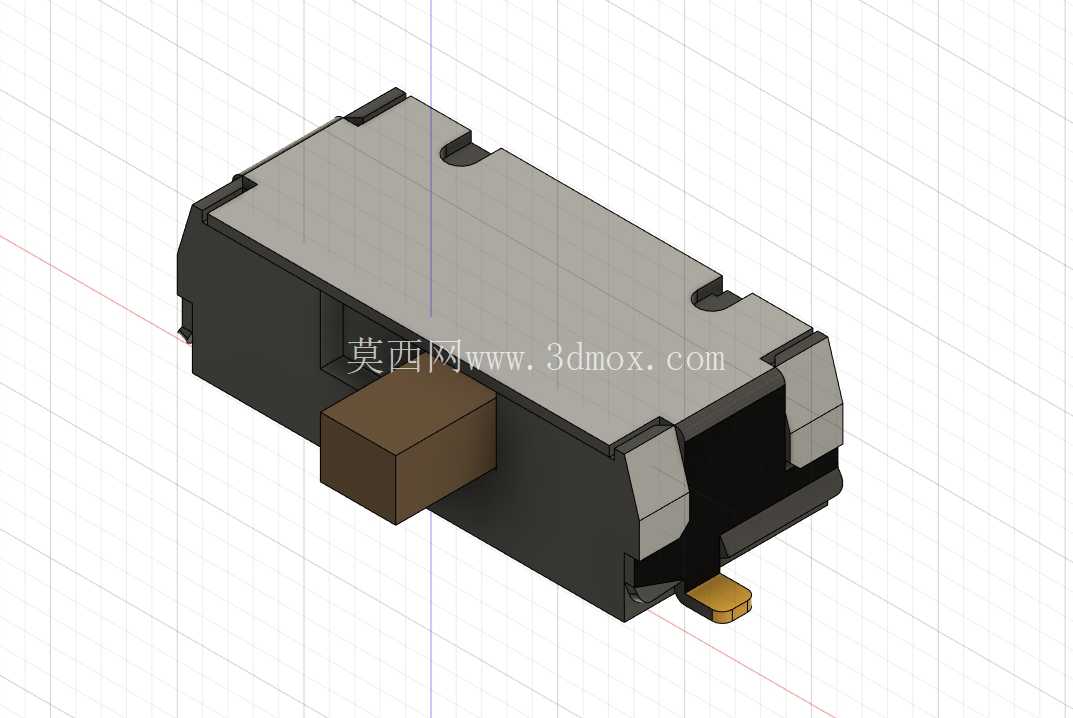

实际选型应用中，需要重点关注它的安装边界尺寸：本体整体为长方体结构，侧方伸出的焊片长度、焊片间距严格匹配标准SMD封装尺寸，底部设置的定位凸台可在贴装时嵌入PCB对应定位孔，避免回流焊过程中元件偏移导致的虚焊问题。操作拨杆从本体端部伸出，拨杆行程控制在小范围区间，滑动阻尼经过调校，既不会因为阻尼过小导致受震动自行移位，也不会因为阻尼过大造成操作手感生涩，拨杆表面做防滑纹理处理，方便手动操作时精准控制档位。

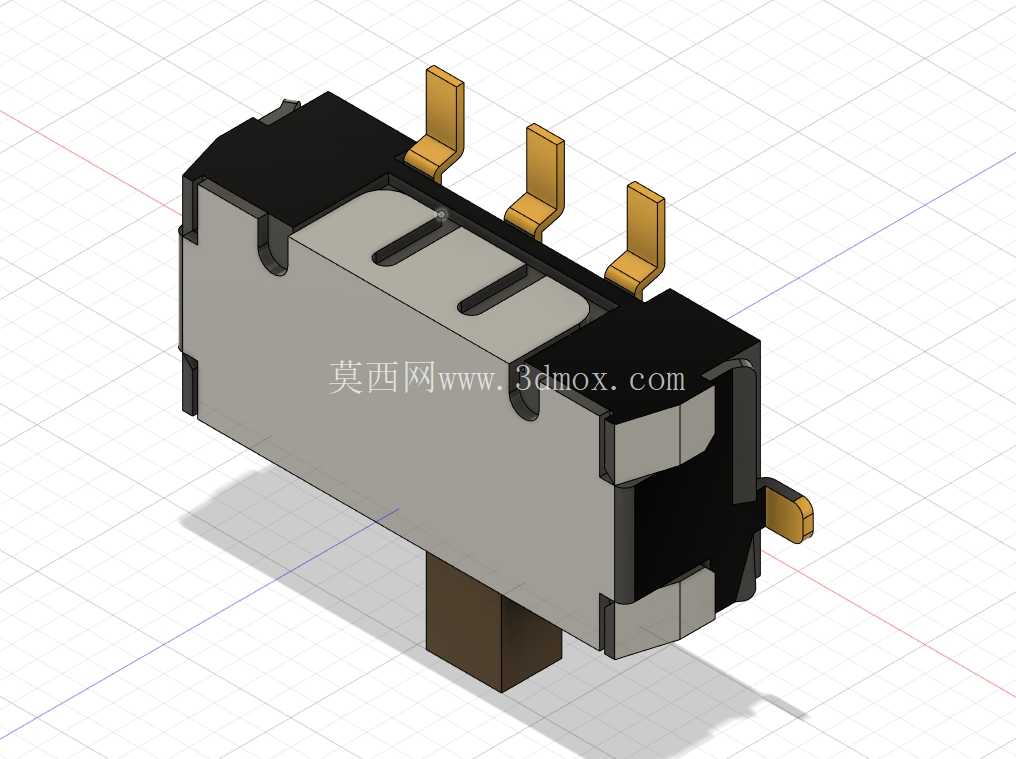

在三维建模过程中，需要重点还原几个核心配合关系：一是内部滑动触点与固定焊片的接触行程，保证滑动到对应档位时触点完全贴合，接触面积满足额定电流通断要求；二是外壳与内部滑动件的配合间隙，既要预留足够的滑动空间避免卡滞，也要控制间隙大小防止灰尘、焊锡渣进入内部造成接触不良；三是引出焊片与外壳的固定结构，焊片嵌装在外壳基座内部，结合处做密封处理，避免焊接过程中助焊剂渗入开关内部。

这类开关的实际应用场景覆盖极广，从便携数码产品的功能切换，到小型工控模块的地址拨码，再到车载小型电子模块的模式选择，都能见到同结构产品的身影。设计时需要充分考虑SMT生产的工艺要求，所有外露可焊接部分的共面度控制在极小公差范围内，保证贴装时所有焊片都能与PCB焊盘充分接触，避免虚焊、立碑等焊接缺陷。同时本体材质需要耐受回流焊的高温环境，不会因为高温出现形变、材质软化导致内部结构移位。

从结构可靠性角度出发，开关内部的弹性触点设计是核心，需要保证在额定滑动寿命周期内，触点的接触压力保持稳定，不会因为金属疲劳导致接触电阻升高、接触不良的问题。外壳的拼接结构采用卡扣加超声焊接的方式，保证整体结构强度，同时具备一定的防尘能力，适配常规工业环境与消费电子使用场景的防护需求。端部伸出的操作拨杆长度经过优化，既保证足够的操作接触长度，也不会因为伸出过长导致受外力碰撞时损坏开关内部结构。
