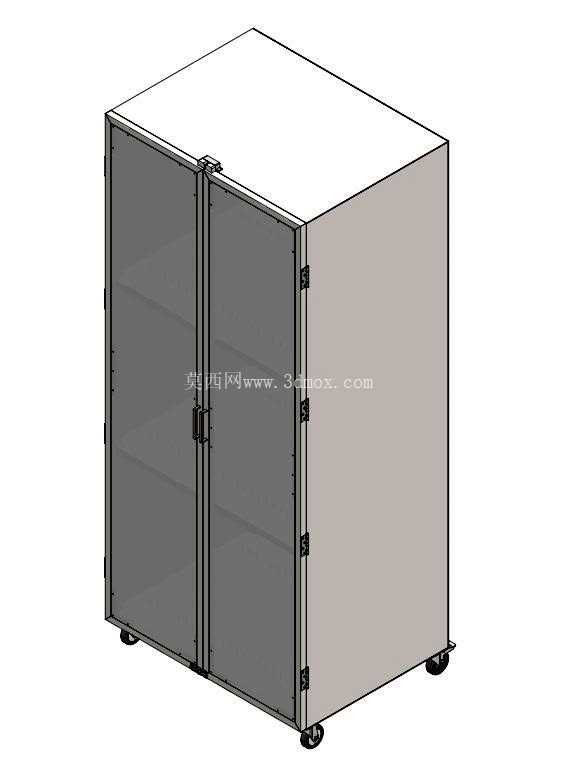

双开门带脚轮工业储物柜体结构设计

　　这款双开门带脚轮的工业储物柜体，是面向车间现场、实验室洁净区、小型设备间等场景开发的存储类工装结构，整体采用立方对称式布局，外轮廓尺寸控制在736736730区间，底部加装四个万向脚轮，单轮额定承载满足整柜满载120kg的移动需求，无需额外吊装工具即可单人完成工位间的移位调整，适配多品种小批量生产模式下的工位物料动态调配需求。柜体主体框架采用1.5mm厚冷轧钢板折弯拼焊成型，所有拼接焊缝做打磨钝化处理，外表面做哑光喷塑处理，避免车间内油污、粉尘附着后难以清理，同时减少强光环境下的反光干扰，适配生产现场的照明环境。

　　柜门采用对开式结构，单扇门通过三个隐藏式合页与侧框架连接，合页内置阻尼调节结构，可根据门体装配误差调整开合阻尼，避免长期使用后出现门体下垂、密封间隙不均的问题；门体中部嵌装半透明钢化PC板，无需开启柜门即可直观观察内部存储物料的品类与存量，减少不必要的开门操作，同时PC板的抗冲击性能是普通玻璃的6倍以上，可抵御车间内常规工具磕碰造成的破损，降低日常维护成本。柜门中部安装按压式旋转锁具，锁止后两扇门的贴合间隙控制在1mm以内，可阻挡常规粉尘进入柜体内部，适配存放电子元器件、精密工装夹具、检测量具等对防尘有一定要求的物料。柜体内部预留三层可调式层架安装位，层架采用1.2mm厚钢板一体冲压成型，每层承重不低于30kg，层架支撑采用卡扣式结构，无需额外工具即可根据存储物料的高度调整层间距，最小调整间距为50mm，可兼容从小型螺丝盒到中型检测仪器的不同尺寸物料存储需求。柜体顶部为整面平板结构，平面度公差控制在0.5mm/㎡以内，可临时放置待检工件、操作记录板等轻型物品，顶部边缘做R5圆角处理，避免操作人员磕碰受伤。

　　底部脚轮采用带刹车结构，踩下刹车后可将柜体固定在指定工位，刹车状态下可承受50kg的水平推力不发生移位，满足固定工位的长期存储需求；脚轮安装座采用加厚钢板与柜体底部框架焊接连接，连接位置做三角加强筋处理，避免满载移动时出现脚轮脱落、框架变形的问题。从设计思路来看，这款柜体优先考虑了工业场景下的耐用性与易用性，没有多余的装饰性结构，所有外露棱边均做倒钝处理，所有连接紧固件均采用内六角不锈钢螺丝，避免长期在车间环境下使用出现锈死无法拆卸的问题。柜体后侧预留两个直径60mm的走线孔，孔位加装橡胶护圈，若后续需要将柜体改造为小型设备的安装机架，可直接通过走线孔布设电源线、信号线，无需二次开孔加工，拓展了柜体的使用场景。

　　在安装边界方面，柜体对开门的最大开合角度为180度，安装时需在柜体两侧预留至少380mm的开门空间，避免开门时与周边设备、墙体发生干涉；脚轮的安装高度为80mm，柜体底部距离地面的间隙为70mm，可适配常规车间环氧地坪、地砖地面，即使地面存在3mm以内的不平整，也可通过脚轮的自适应调整保证柜体放置平稳，不会出现晃动。日常使用过程中，可根据存储物料的属性选择是否加装内部防静电胶皮、密封胶条等配件，基础结构无需改动即可满足防静电、高防尘等特殊场景的使用需求，整体结构的模块化程度较高，损坏的门体、锁具、脚轮均可单独更换，降低全生命周期的使用成本。
