食品饮料车间卫生级管道布局三维设计

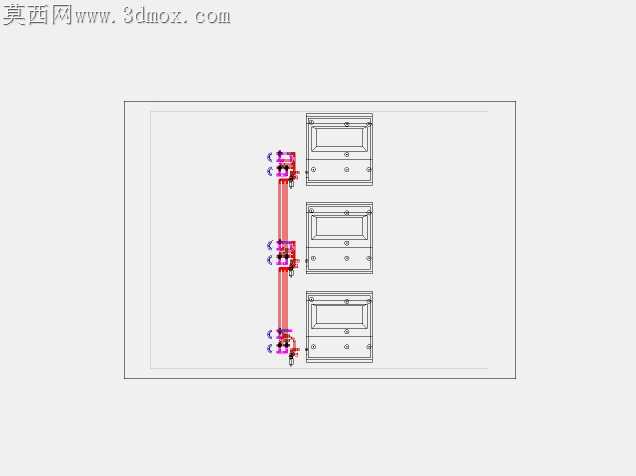

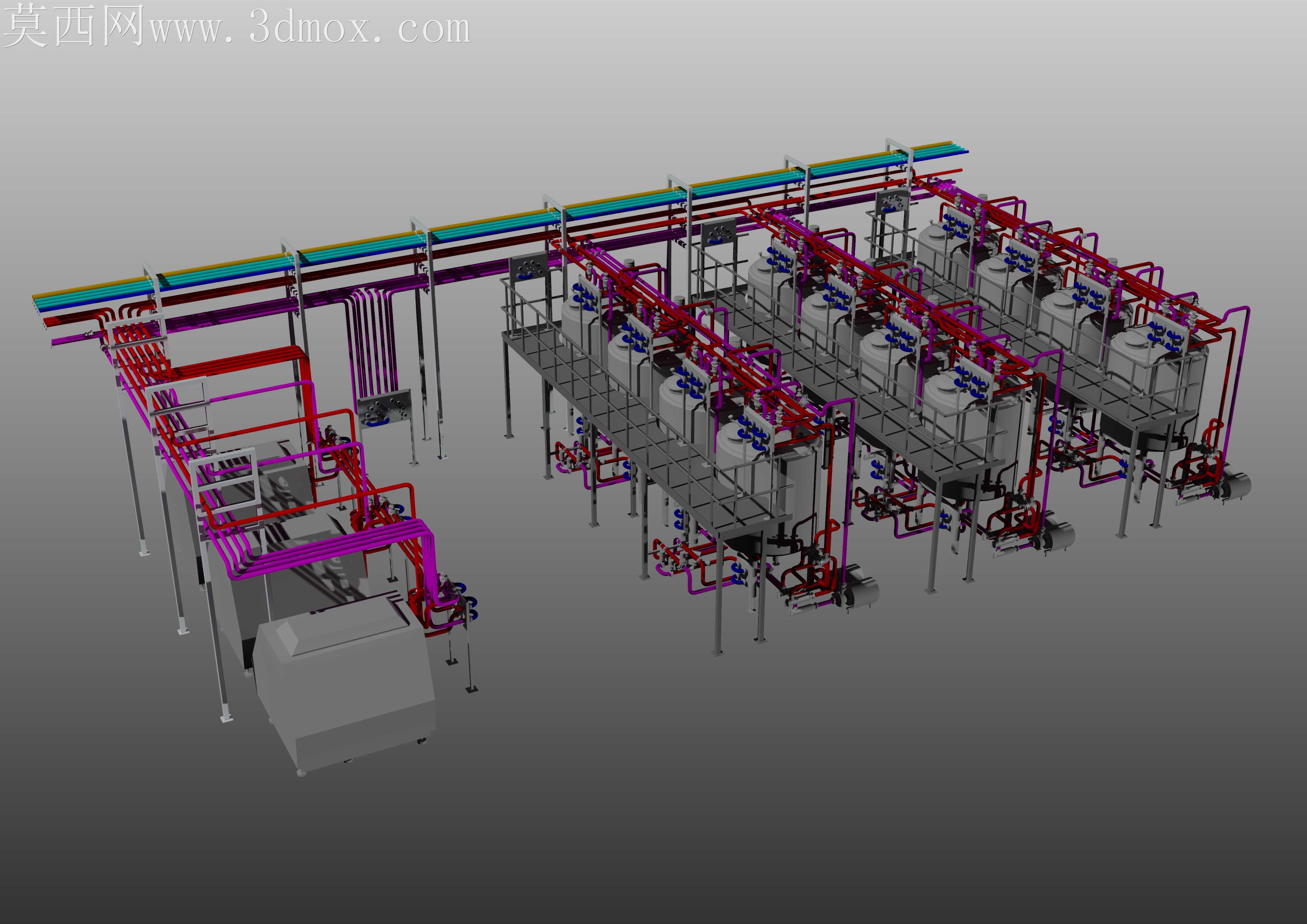

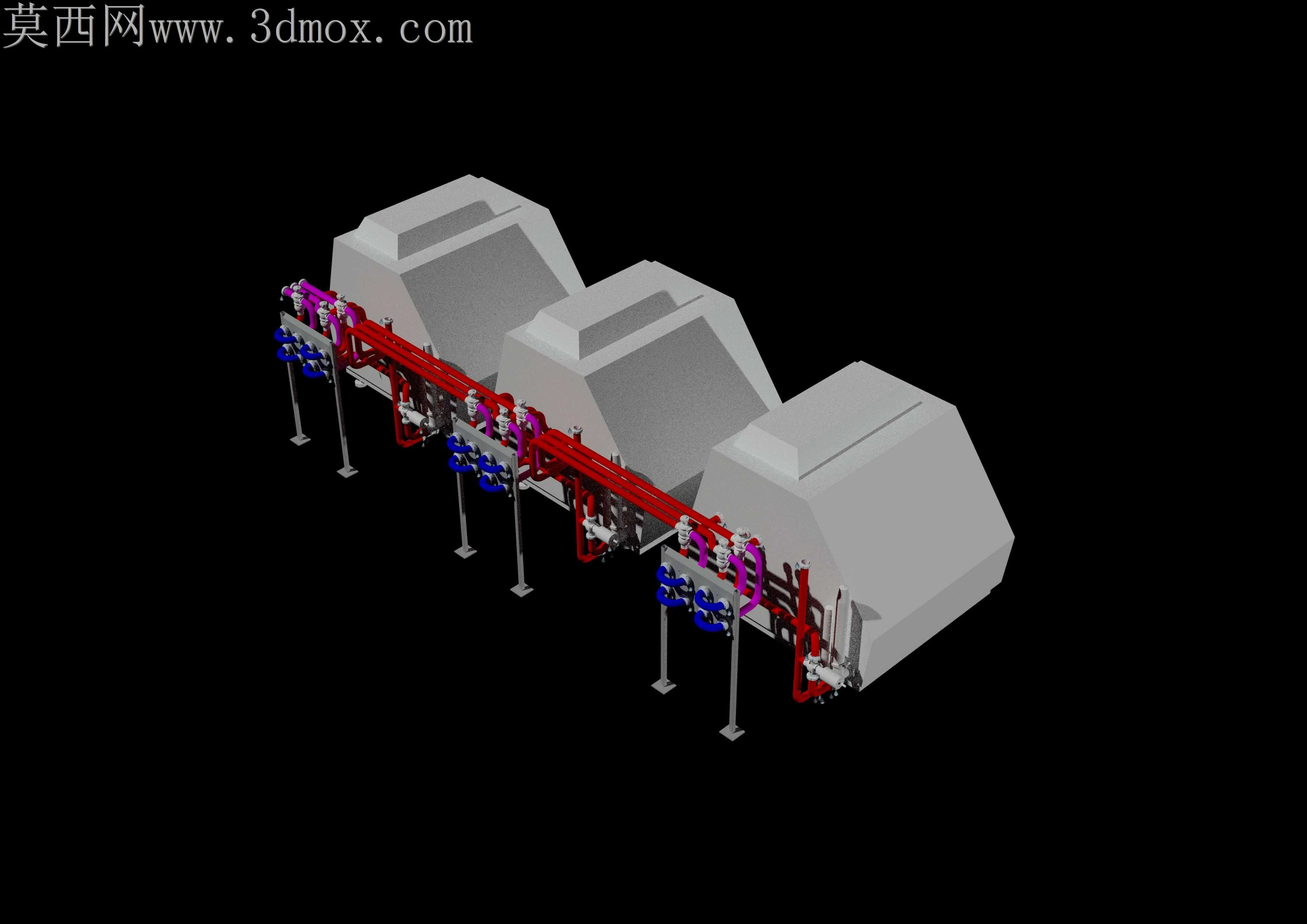

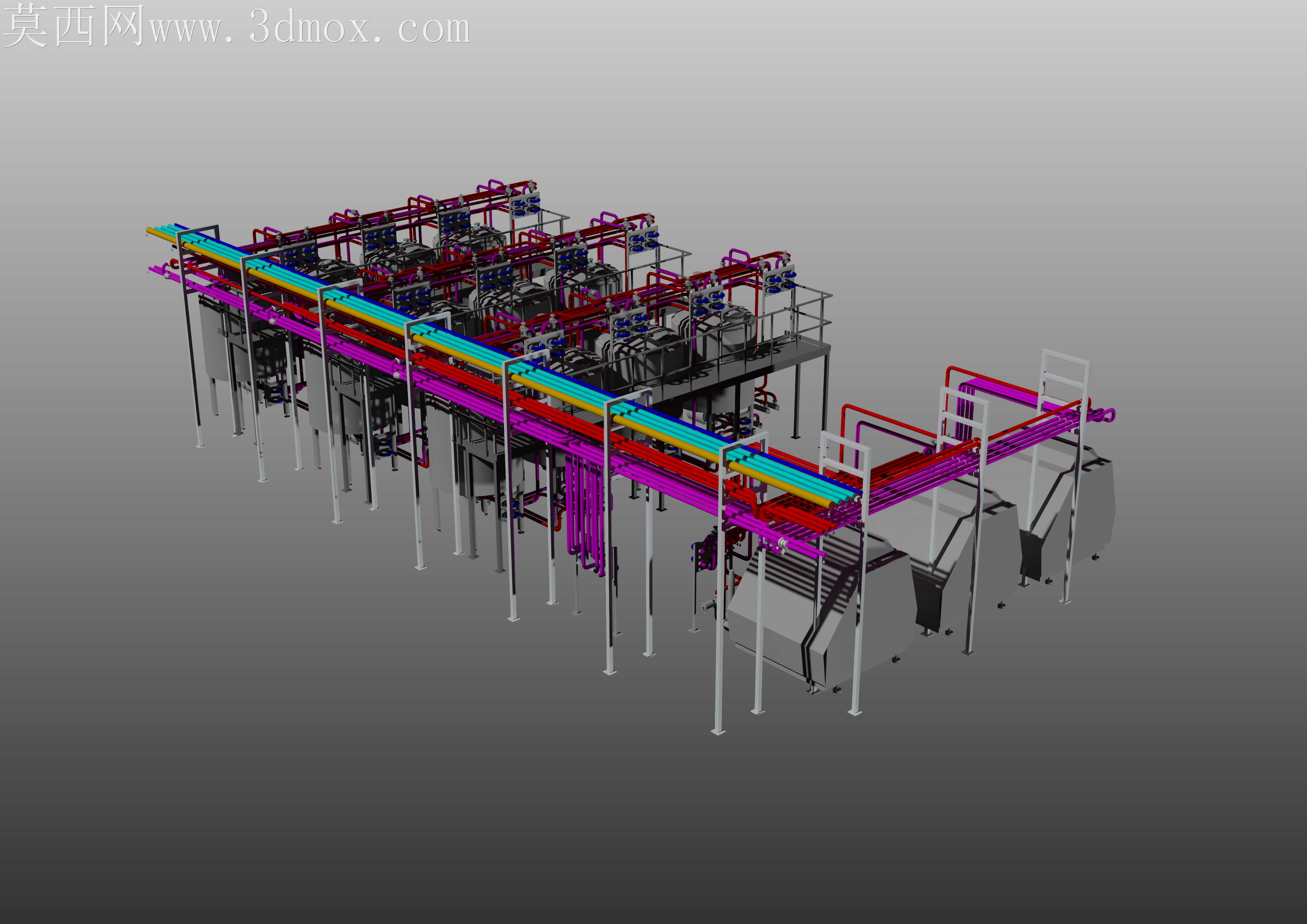

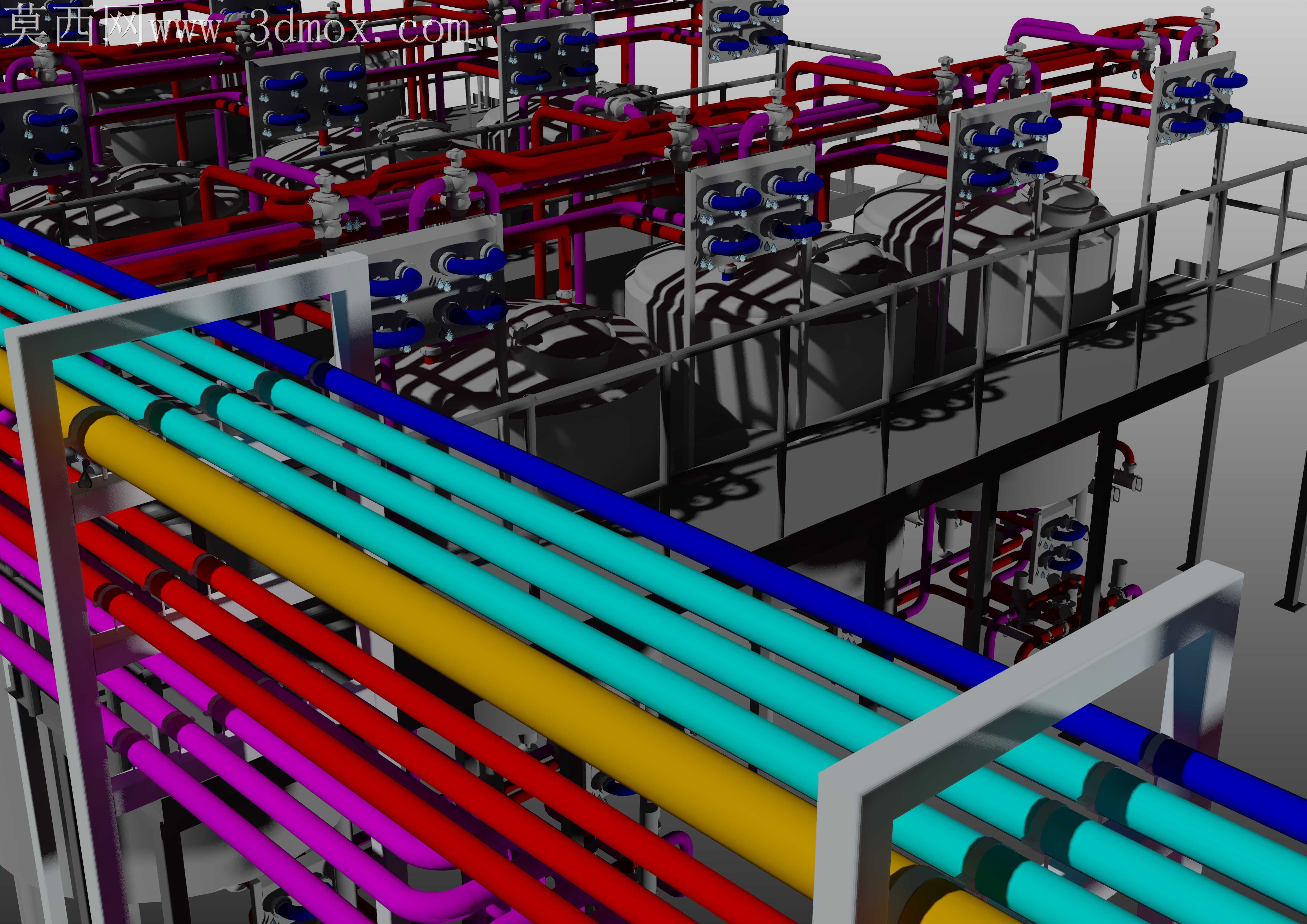

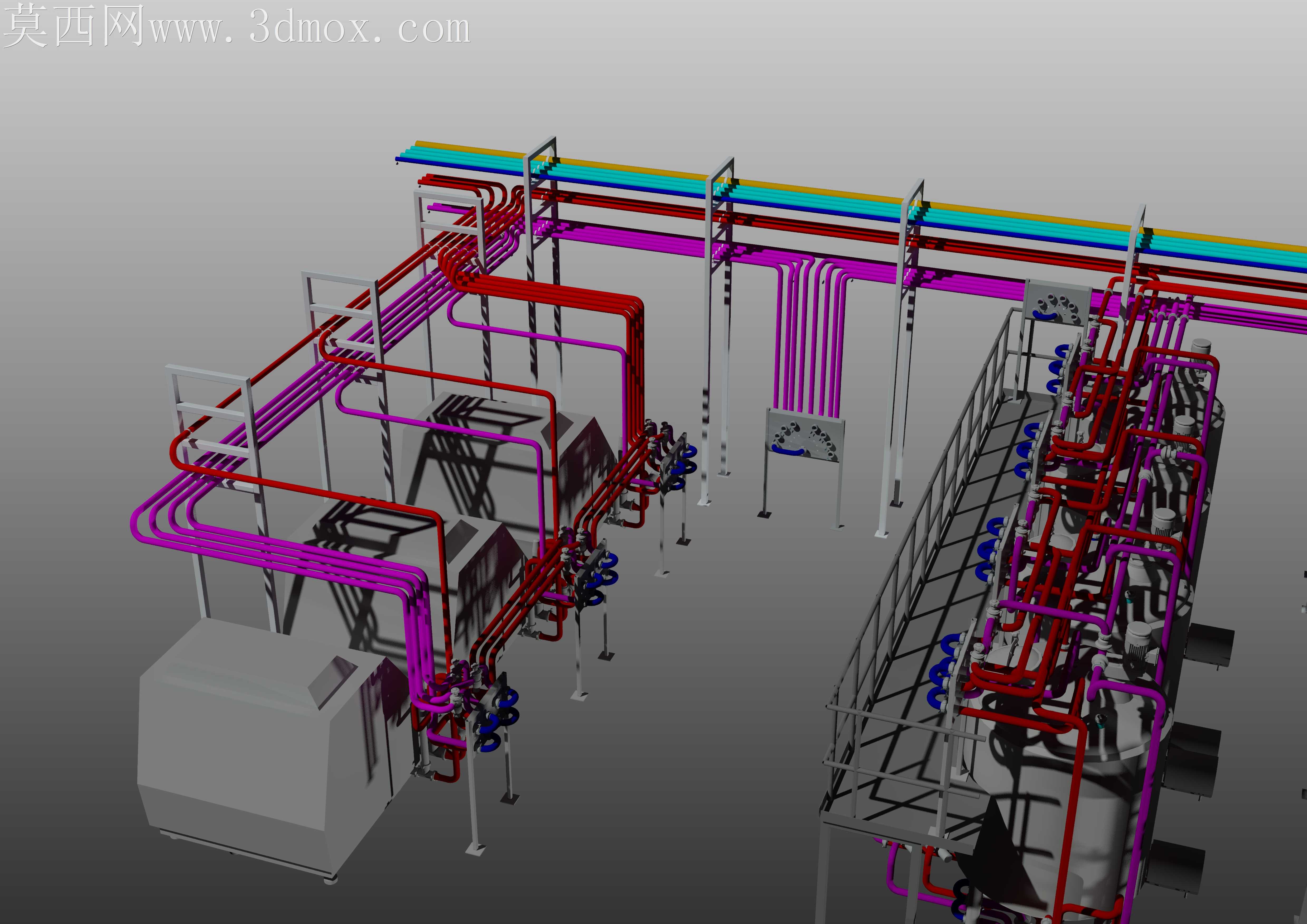

做这套车间管路模型的时候，最先卡壳的是不同介质管路的分层避让逻辑，毕竟食品饮料车间里，CIP清洗管、物料输送管、蒸汽管、冷却水管的走向优先级完全不一样，不能像普通工业管路那样随便交叉。一开始把所有管路都铺在同一标高层，拖完主管道才发现后期操作平台的检修通道全被挡死，操作工人连阀门都够不到，索性直接把管路按介质属性拆成四个标高带，最上层走紫色的蒸汽管路，避开人员频繁通行的区域，防止冷凝水滴落污染物料，中间层留红色的物料输送管，刚好对接二层平台上的罐体接口，不用额外做太长的弯头变向，减少物料残留的死角。下层铺青蓝色的冷却水管和黄色的排污管，排污管特意做了千分之三的倾斜坡度，建模的时候逐段调整管段的倾斜参数，没敢用统一坡度拉通，毕竟要避开下方的支架立柱，还要保证每段管路的低点都能对接排污阀，不会有积液存留在管段里。处理管路转弯的地方没直接用标准90度弯头，物料管全部换成大曲率的卫生级弯头，建模的时候特意把弯头的曲率半径调到管径的3倍，避免物料输送的时候在拐角处形成湍流，也方便后期CIP清洗的时候冲净管壁残留。管架的固定位置也反复调了好几版，一开始把管卡直接焊在平台护栏的立柱上，后来想到不同管路的热胀冷缩量不一样，蒸汽管通汽的时候伸长量能有几厘米，硬固定会拉裂焊口，就给高温管路的管卡都留了2毫米的滑动间隙，低温物料管的管卡则加了橡胶减震垫，减少输送泵运行时的管路共振。做阀门排布的时候特意把所有手动阀的操作手柄都朝向巡检通道一侧，手柄高度统一调到1.2米到1.5米之间，不用工人踮脚或者弯腰操作，自动阀的执行机构也留够了接线和检修的空间，不会被旁边的管路挡住拆装路径。材质调试的时候没给管路做太夸张的金属反光，卫生级不锈钢管的粗糙度调到Ra0.8对应的哑光质感，不同介质的管路颜色严格按食品车间的色标要求区分，渲染的时候特意打了冷白色的车间照明光，能清晰看到管路之间的层间距和对接位置，连平台上的护栏高度都按安全规范调到1.2米，不会出现管路突出护栏刮碰人员的问题。这套模型最实用的地方是所有管路的接口位置都和罐体、泵体的预留接口完全对齐，拿到现场施工的时候不用再二次切割调整管长，管架的间距也按不同管径的承重要求算过，不会出现管路下垂变形的情况，连后期检修需要拆的法兰位置都留够了扳手操作空间，完全符合食品生产车间的卫生规范要求。
