复古实木餐桌椅组合三维设计作品

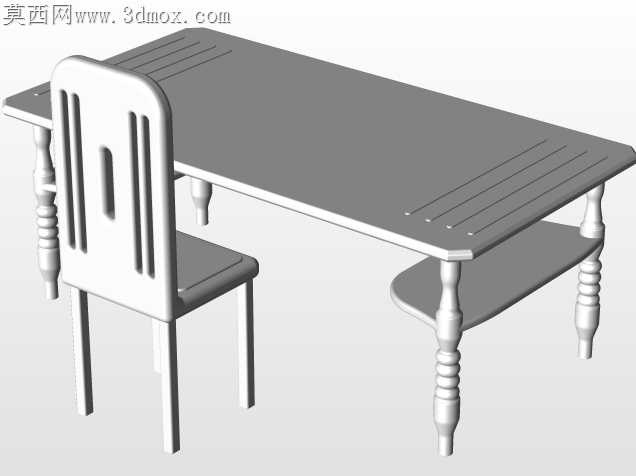

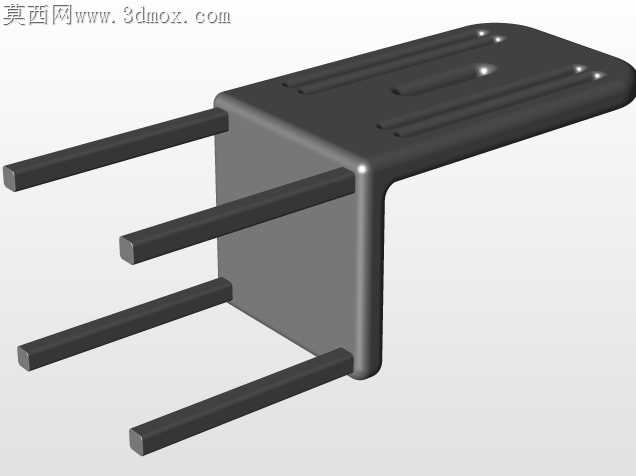

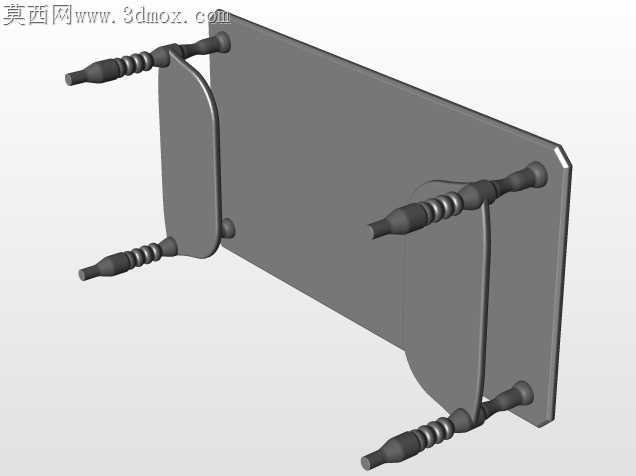

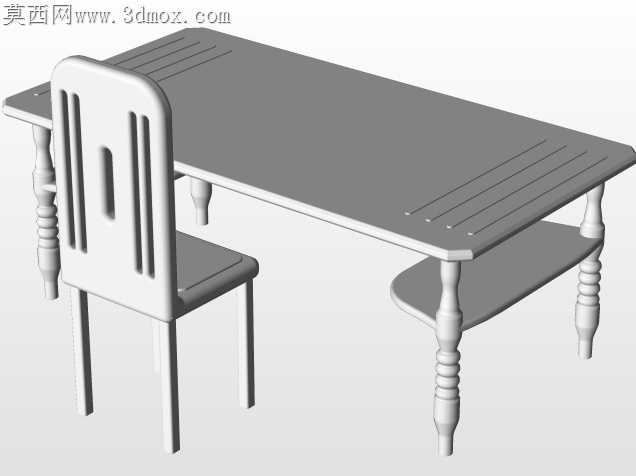

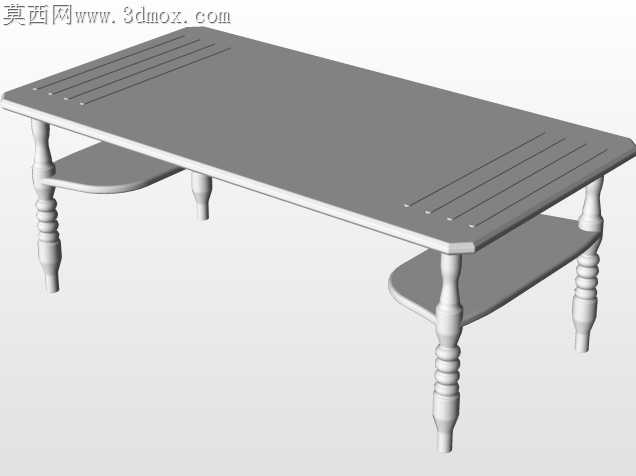

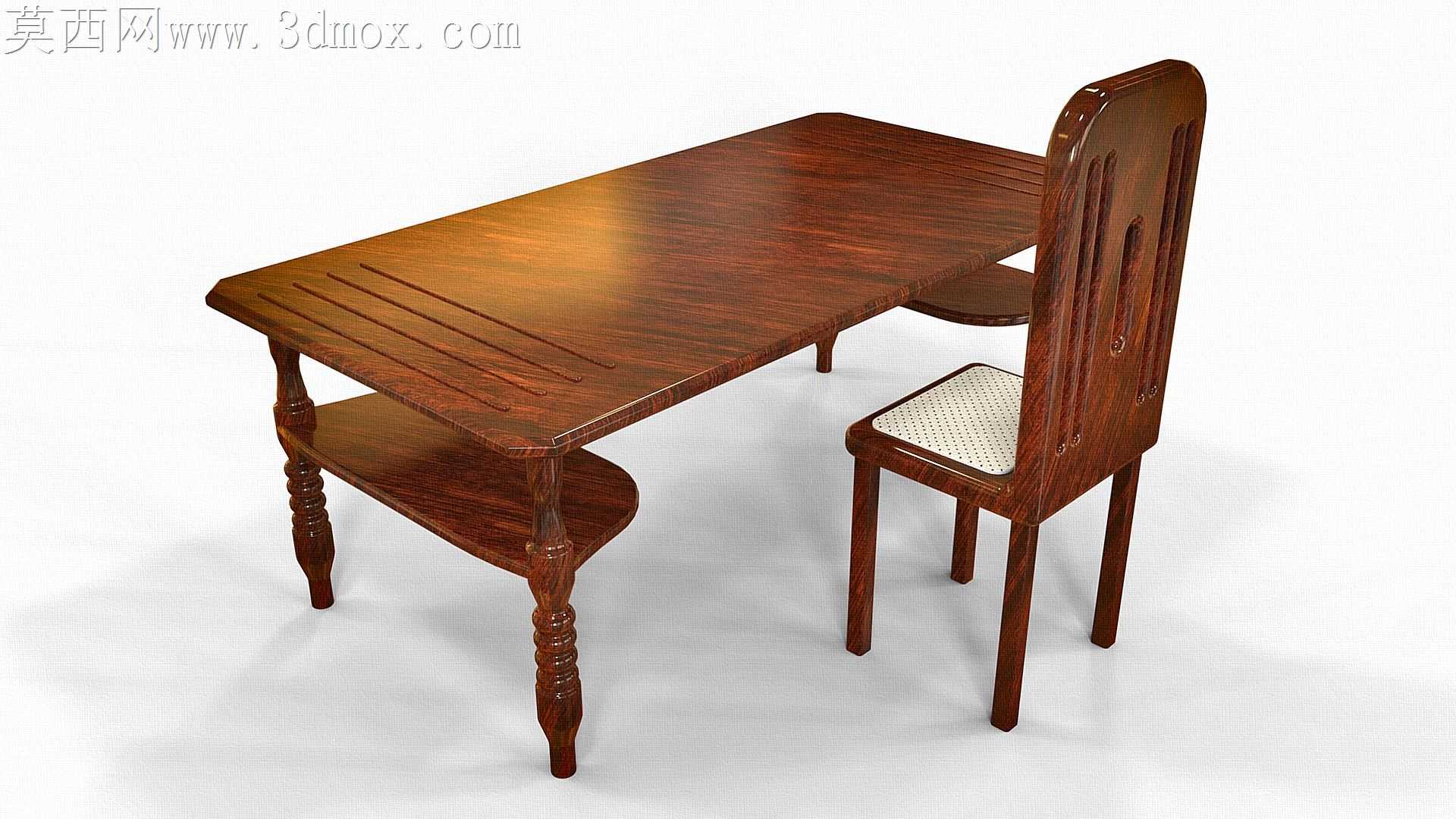

做这套实木餐桌椅的建模时，我特意选了加工适配的视角切入，毕竟这类民用家具最终要落地生产，建模阶段就得把加工环节的坑提前填上。一开始画桌体的时候，最先纠结的是桌腿的车削造型，那种带多段旋纹的欧式车削腿，如果直接用自由曲面乱拉，后期出加工刀路的时候会出现很多碎面，CNC走刀会频繁跳刀，不仅费刀还容易在木构件上留振纹，所以我特意把每一段旋纹的弧度都用连续的圆弧相切衔接，每段曲面的曲率变化控制在木加工刀具的R角适配范围内，连腿和桌架连接的榫头位置都提前留好了1.5度的导入斜度，方便后期木工组装的时候能顺利入榫，不会因为过盈量太大把木腿撑裂。桌面的导边我没做常规的直角倒圆，而是做了三层渐变的弧面过渡，最外层是接近平面的缓弧，中间层收窄弧度，最内层贴近桌板下沿再做小圆弧收边，这样做出来的桌沿摸起来不会有生硬的棱角，而且建模的时候特意把桌板的纹理走向和曲面UV方向对齐，后期贴实木木纹材质的时候，纹理能顺着弧面自然延展，不会出现纹理拉伸变形的问题。桌身下方的置物层板，我一开始想做整板固定，后来考虑到实木会有湿胀干缩的变形问题，特意在层板和桌腿连接的位置留了2mm的伸缩缝，建模的时候把连接位的榫槽做长了3mm，给木材变形留足余量，不会因为季节变化出现板件翘曲开裂的问题。配套的椅子建模时，靠背板的曲面是最费功夫的，要贴合人体腰背的倚靠弧度，又不能做太夸张的曲面增加加工难度，我把靠背板的主曲面做了单方向的顺滑弧面，上面的开槽全部用等宽的直槽，槽边的导R统一用3mm，这样加工的时候用直刀就能一次走出来，不用频繁换刀。座面的软包部分，我没做复杂的拉扣造型，而是做了微弧的下陷面，边缘的包边留了8mm的压边位，对应软包加工时的海绵厚度和面料收边量，不会出现建模看着好看实际生产包不住边的问题。材质调试的时候，我特意选了深胡桃木的材质球，把木纹的纹理缩放调到和真实木材1:1的比例，表面的清漆反射度调到0.3，既保留实木的温润质感，又不会像镜面一样反射太夸张的环境光，椅子座面的布艺材质我加了细微的编织纹理凹凸，粗糙度调到0.8，模拟棉麻面料的哑光质感。装配的时候，所有构件的配合间隙我都控制在0.1mm以内，桌腿和桌架的同轴度、椅子腿和座架的垂直度都做了配合约束，不会出现装配后构件歪斜的问题，连椅子推入桌下的预留空间都算好了，推入后椅背和桌沿刚好留50mm的间隙，不会刮蹭桌面。整个模型做下来，没有多余的碎面，所有特征都对应实际加工的工序，不管是拿去做木工生产打样，还是做家居场景的渲染展示，都能直接用，不会出现建模和生产脱节的问题。
