铰接式工程自卸运输作业车结构设计

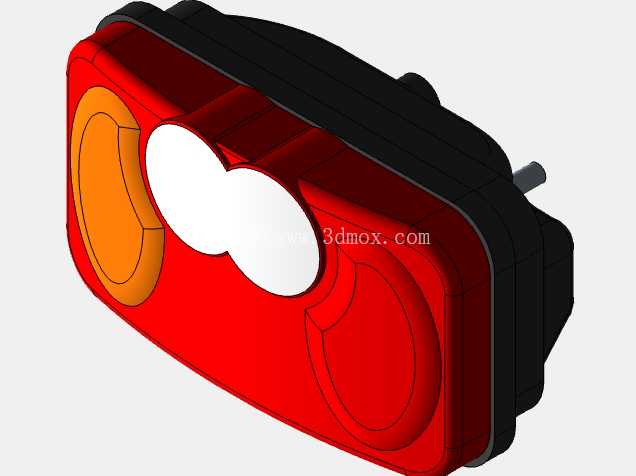

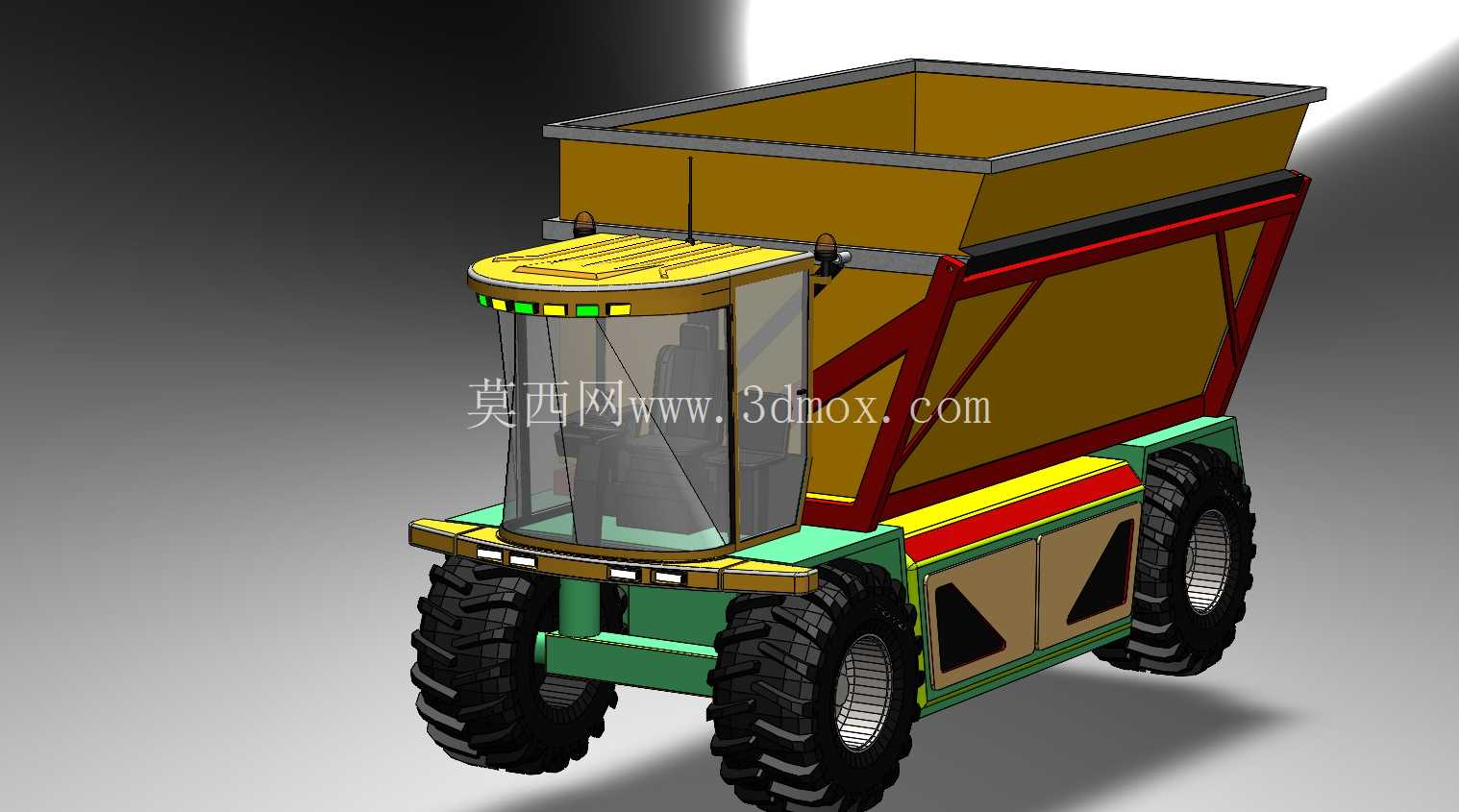

　　这款自卸运输设备的三维结构设计，核心瞄准中小型工程散料转运的细分作业场景，区别于大型矿用自卸车的大吨位长距离运输定位，更适配市政抢修、小型基建、农田水利改造、厂区内部物料周转这类作业半径小、通行空间受限的工况，可完成沙子、砾石、开挖土方、建筑拆除碎料等松散物料的短驳与自动卸料作业，无需额外配备人工卸料或辅助装载设备，能大幅降低散料短驳环节的人力投入。从结构布局来看，整车采用前置驾驶室、中置举升机构、后置料斗的经典布置，但在细节上做了适配窄空间作业的优化：驾驶室采用窄体框架式结构，前挡与侧窗均预留大尺寸通透视野边界，驾驶位居中布置，作业时可同时观察前方通行路况与后方料斗举升状态，避免窄场地转向或卸料时的视野盲区；驾驶室顶部设置条状示宽标识，两侧下部加装橡胶缓冲护条，应对工地复杂路况下的轻微剐蹭。

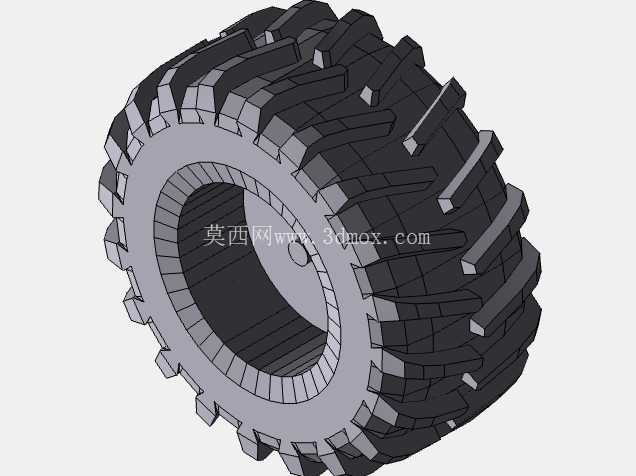

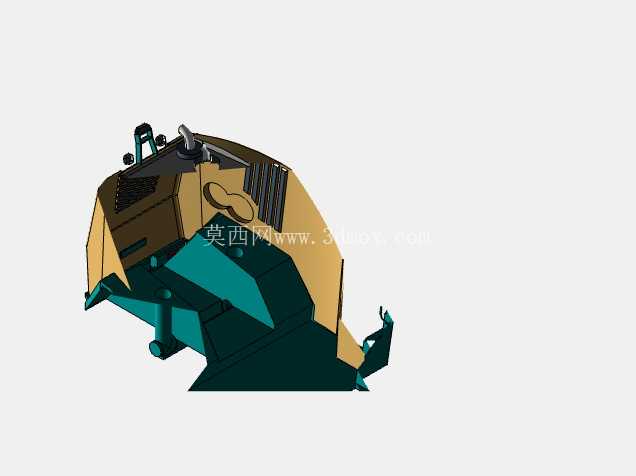

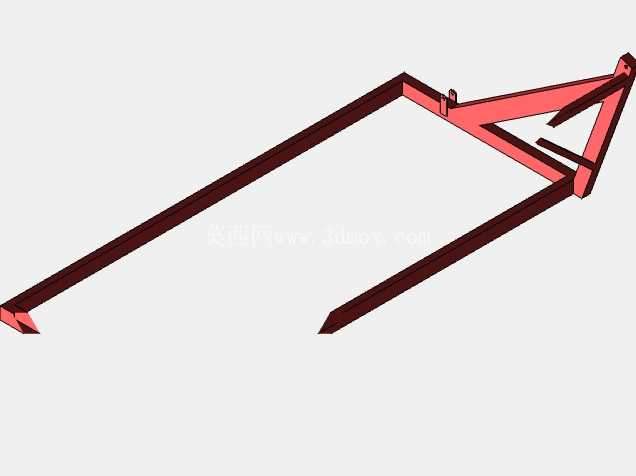

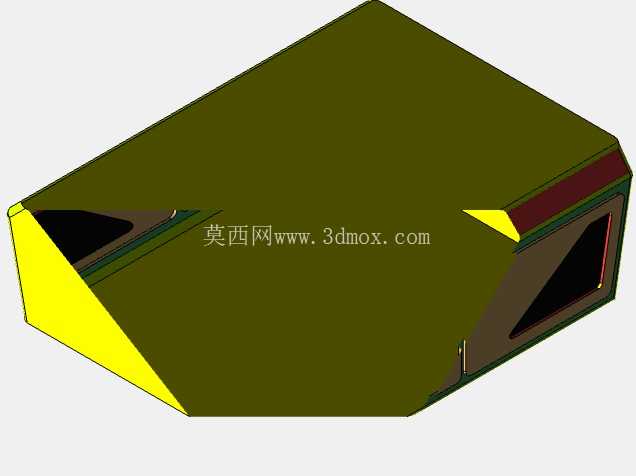

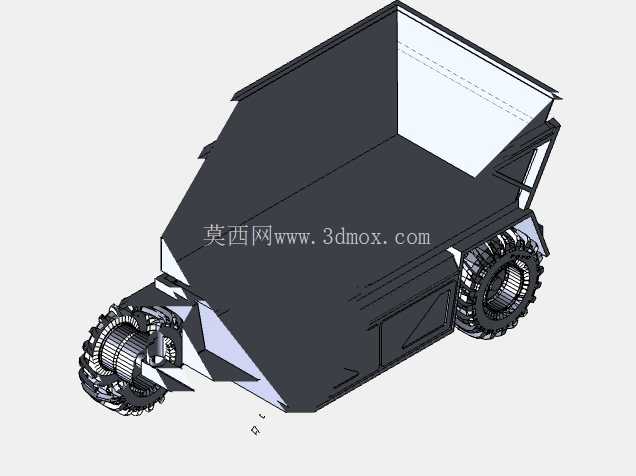

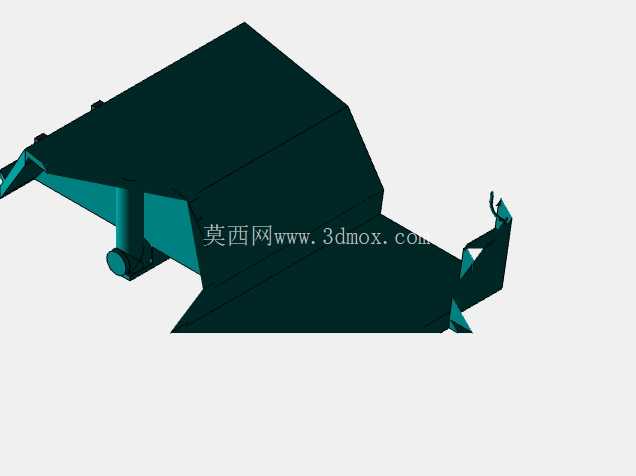

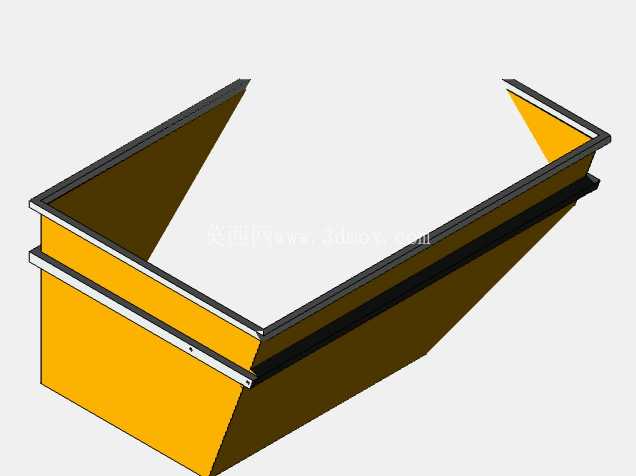

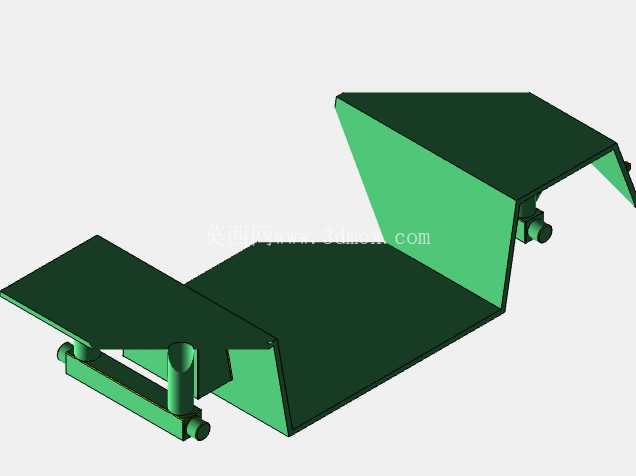

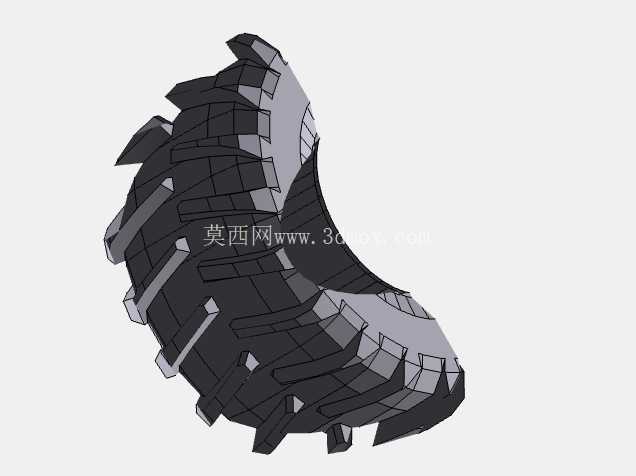

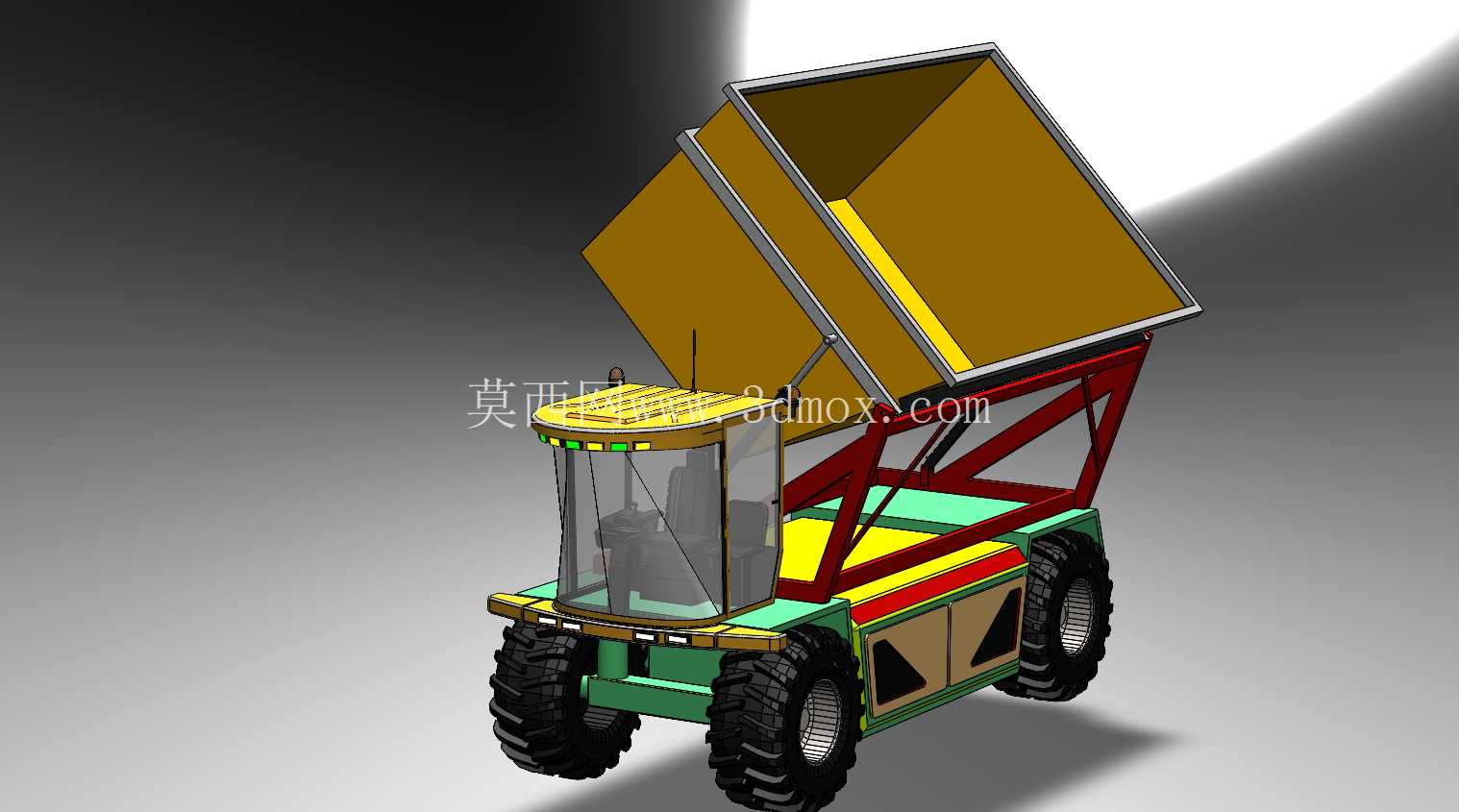

　　底盘部分采用铰接式承载框架，区别于整体式底盘的大转弯半径缺陷，铰接点布置在驾驶室与料斗支撑结构之间，转向时可实现前后段车体折腰转向，最小转弯半径控制在同吨位整体底盘车型的60%左右，能在宽度3.5米以内的临时施工便道、厂区巷道内灵活转向调头；底盘两侧设置封闭式电池与动力单元安装舱，舱门采用快拆式卡扣固定，日常维护时无需整体拆解底盘覆盖件即可完成动力模块、液压管路的检修；行走系统选用大花纹深沟槽的重载越野轮胎，轮胎接地比压经过匹配计算，可在松软沙土、临时夯实的碎石路面通行，不会出现严重陷车问题，轮胎与轮边支撑结构预留足够的跳动间隙，适配非铺装路面的颠簸工况。举升机构采用双组交叉臂液压举升结构，区别于传统单缸直推式举升的侧向稳定性差问题，两组举升臂对称布置在料斗底部两侧，举升油缸铰接在底盘纵梁与举升臂中部，举升时料斗绕后部铰接点平稳翻转，最大举升角度可达48度，能保证粘附性较强的湿土、碎混凝土料完全滑落，不会在料斗内部残留积料；料斗采用加厚耐磨钢板焊接结构，斗体边缘做折边加强处理，斗底设置横向加强筋，承受装载机上料时的物料冲击不会出现局部变形，料斗前部设置挡料檐，避免运输过程中物料洒落至驾驶室顶部。

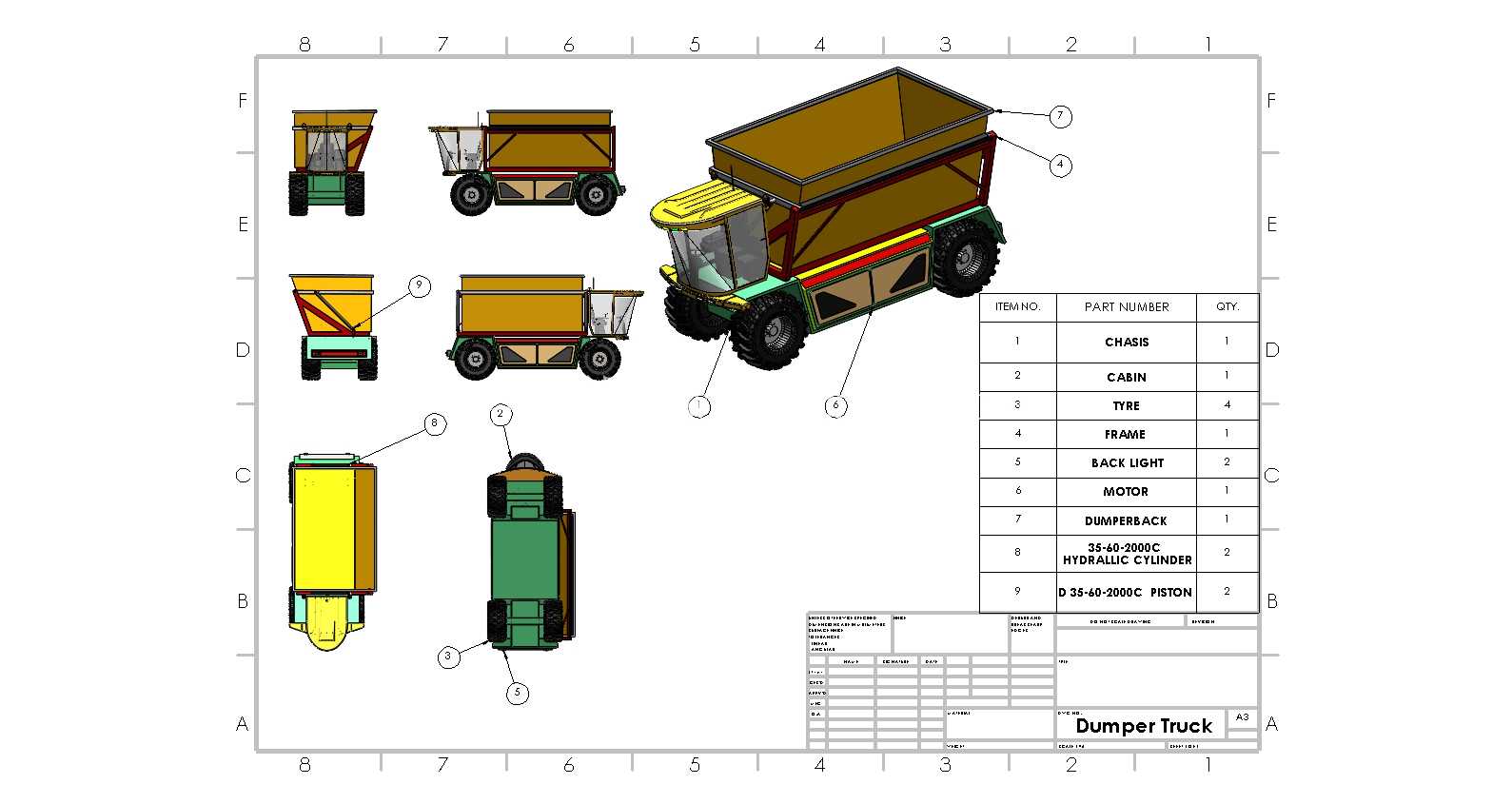

　　设计过程中重点校核了几个核心边界：首先是举升状态下的整车稳定性，当料斗举升至最大角度时，整车重心后移量控制在稳定支撑三角形范围内，即使在5度以内的倾斜地面卸料也不会发生后倾风险；其次是安装边界的尺寸控制，整车总宽度控制在1.8米以内，总长度（料斗落下状态）不超过4.2米，料斗满载状态下的总高度不超过2.6米，可满足大部分厂区限高门、乡村临时便道的通行要求；液压管路全部布置在举升臂内侧与底盘纵梁的走线槽内，避免作业过程中被掉落的物料砸损，管路接头采用标准快插接口，后期更换维护无需特殊工装。

　　针对实际作业中常见的误操作风险，结构设计时在举升油缸处设置了机械限位块，当举升到最大角度时刚性限位，避免油缸超行程伸出损坏密封件；铰接转向点处设置角度限位块，左右最大转向角度控制在35度，避免折腰角度过大拉扯液压油管与线路；料斗与底盘之间设置安全锁止销，当车辆长距离转场时，可插入锁止销固定料斗，避免行驶过程中举升机构意外抬起引发安全事故。料斗的容积经过匹配计算，平斗状态下可容纳2.2立方米松散物料，堆装状态下最大承载量可达3立方米，对应额定载重4吨左右，刚好匹配小型装载机的单次铲运重量，不会出现装载机上料时单次装不满、多次装料浪费时间的问题，作业循环效率可达到每小时12-15车次的短驳转运量，完全覆盖中小型工程的散料转运需求。
