自卸车货厢翻斗承载结构三维设计

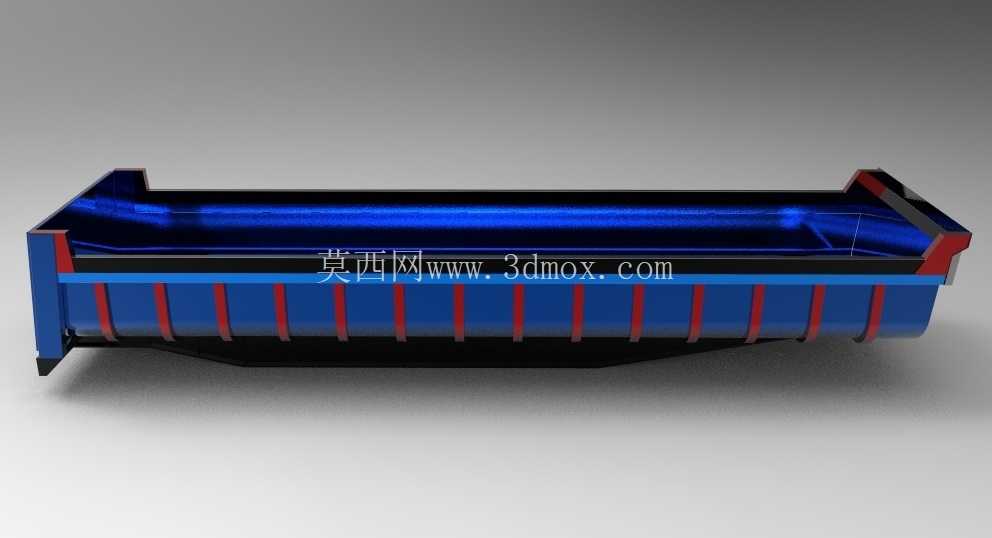

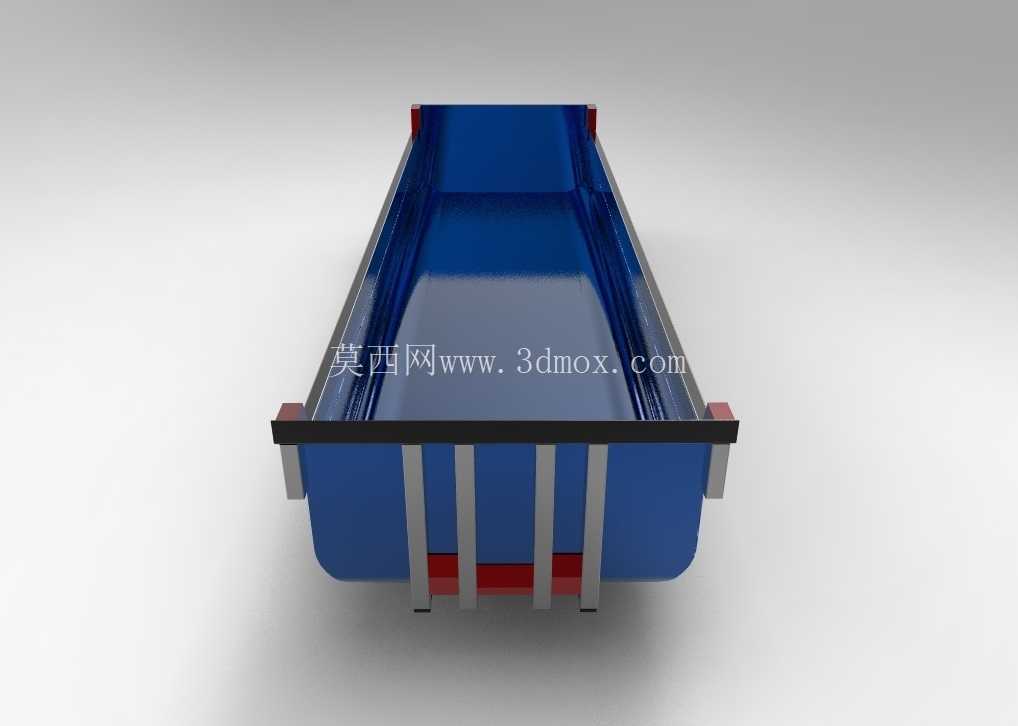

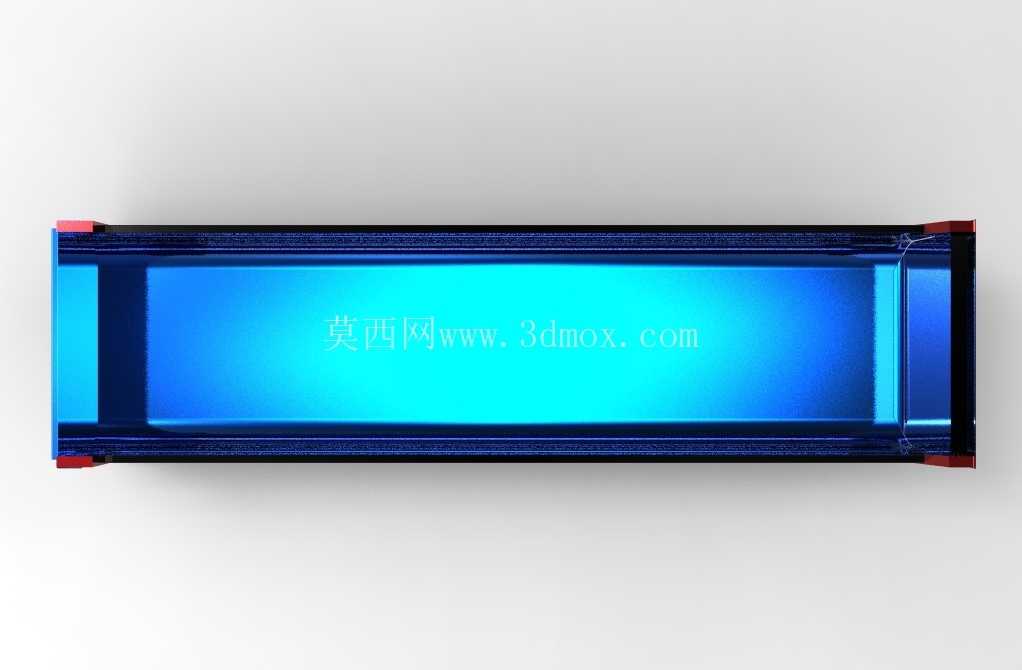

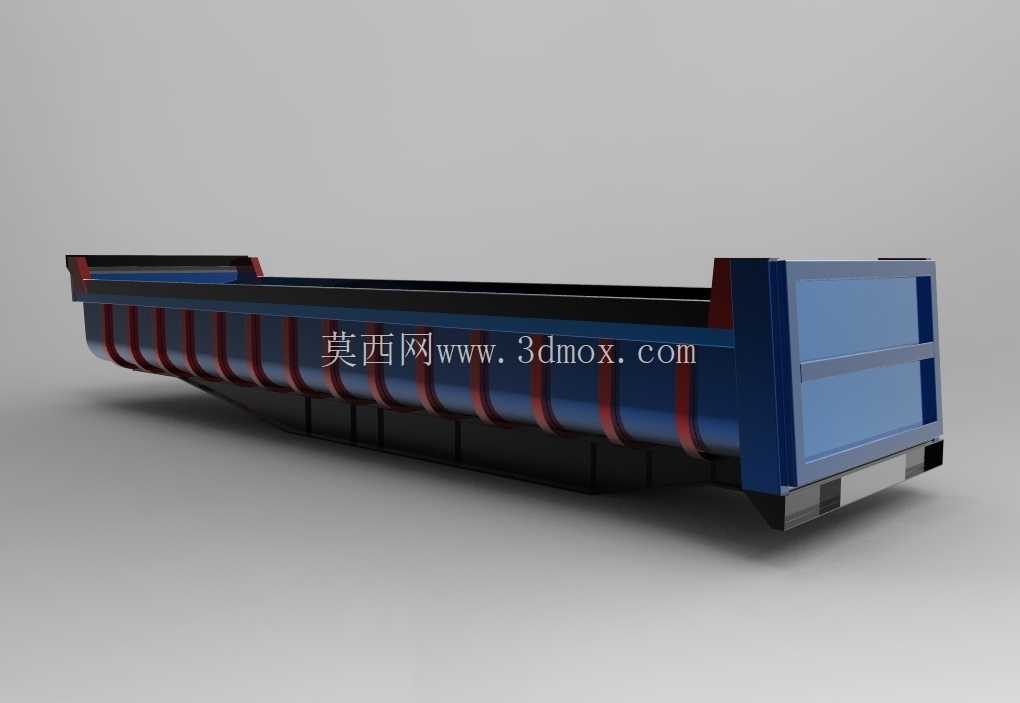

　　在矿山剥离、基建土石方转运、散料短途倒运这类重载作业场景里，自卸车的货厢结构直接决定了整车的作业效率与服役寿命，本次呈现的翻斗式货厢结构，完全围绕重载工况的实际受力逻辑完成设计。不同于普通公路货运的栏板货厢，该结构采用U型截面设计，首先从物料装载特性出发，散状的矿石、渣土、砂石在卸料时会顺着U型弧面自然滑出，不会出现直角货厢常见的边角积料问题，尤其是运输粘性较高的红土、湿砂时，残留量可控制在极低水平，省去了人工清理货厢的额外工序。

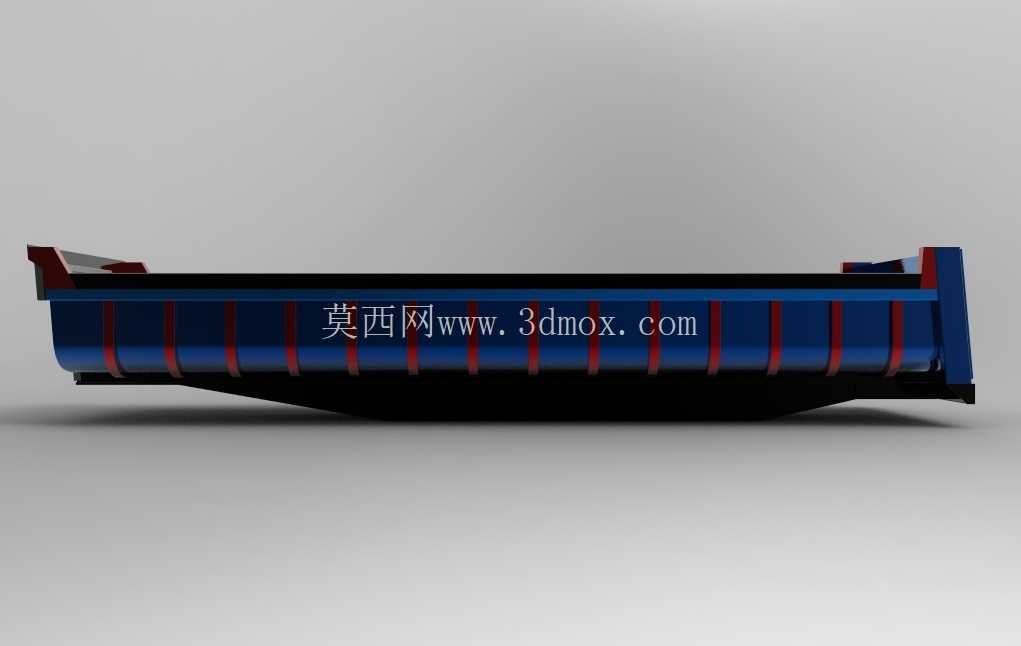

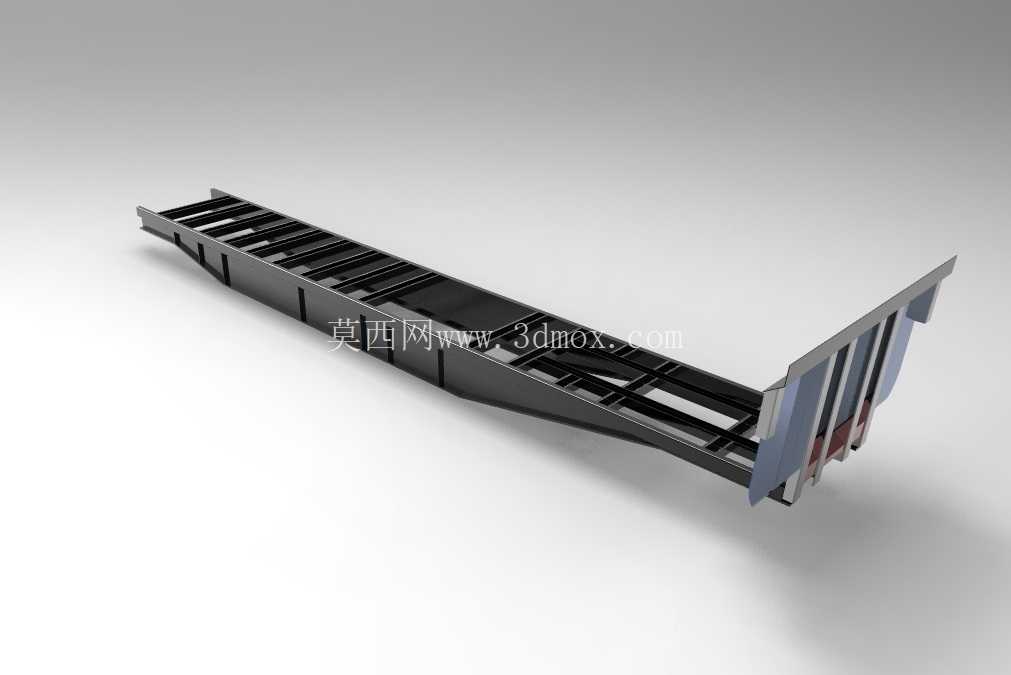

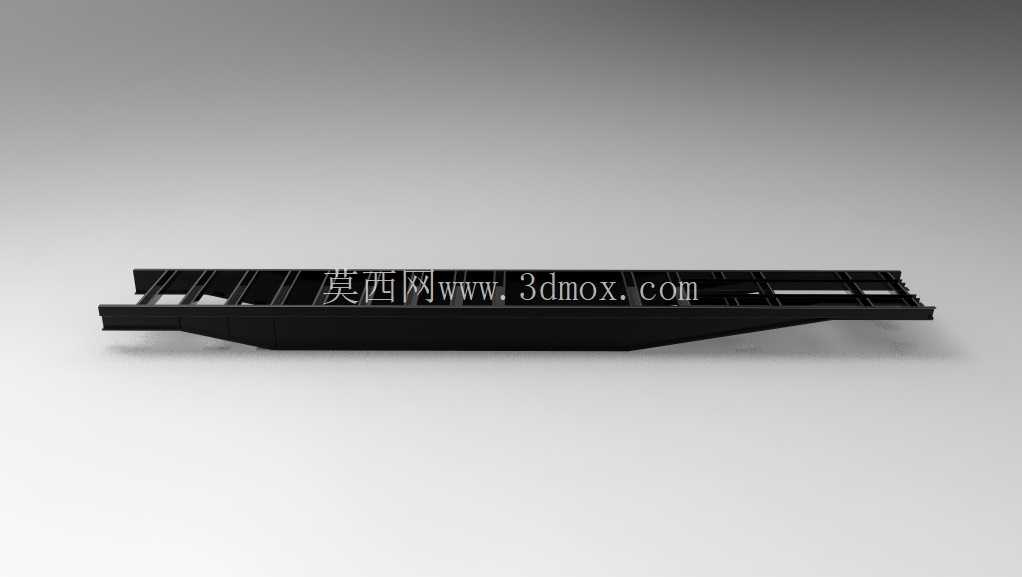

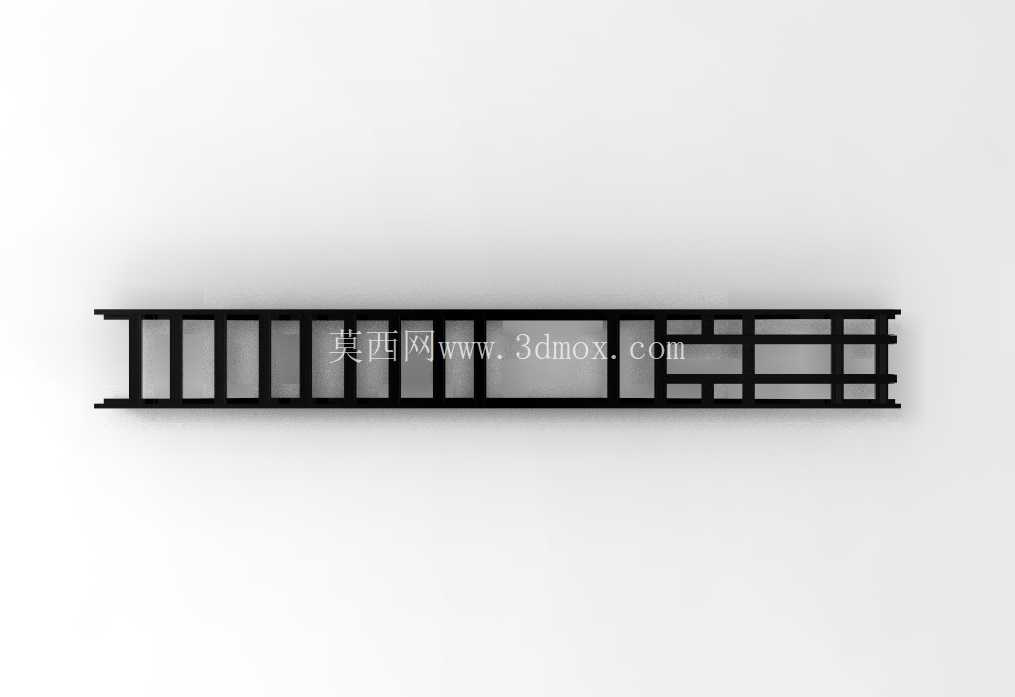

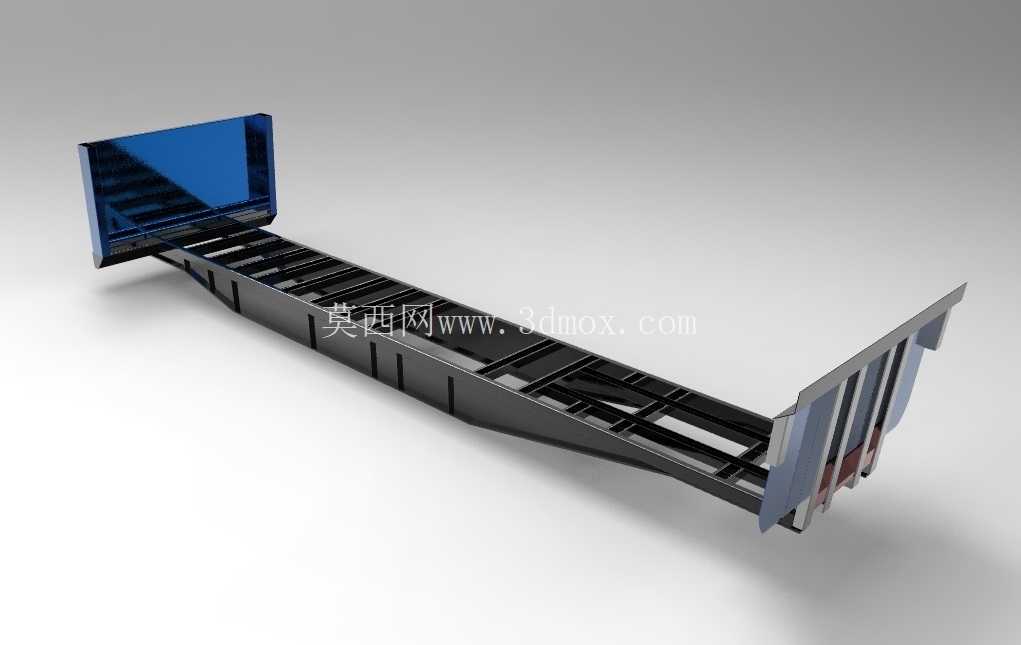

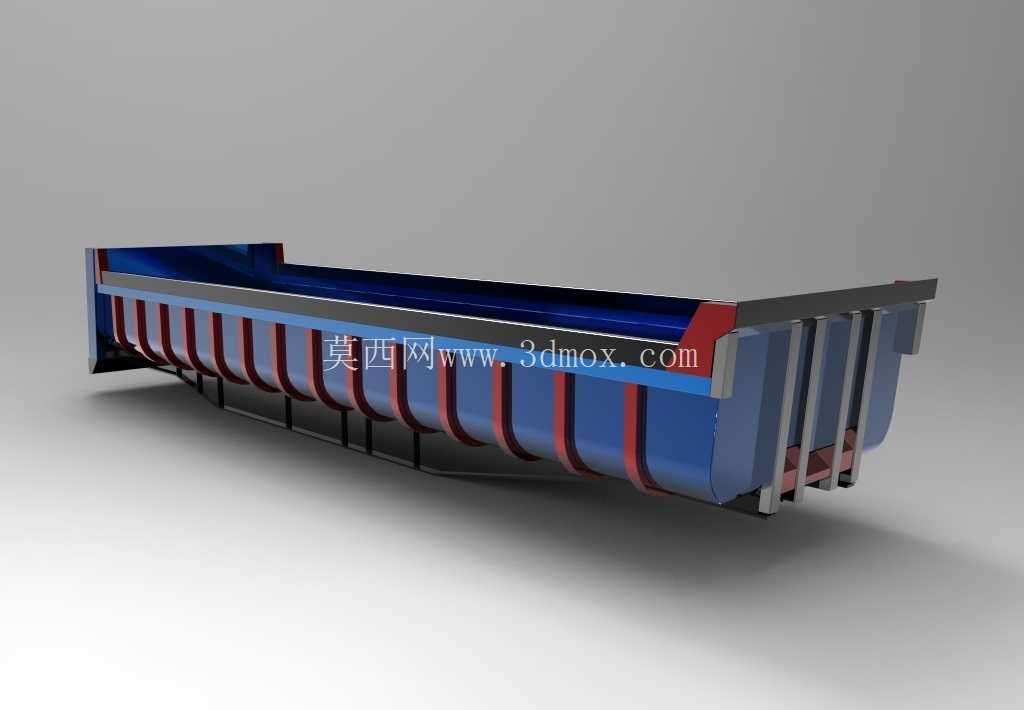

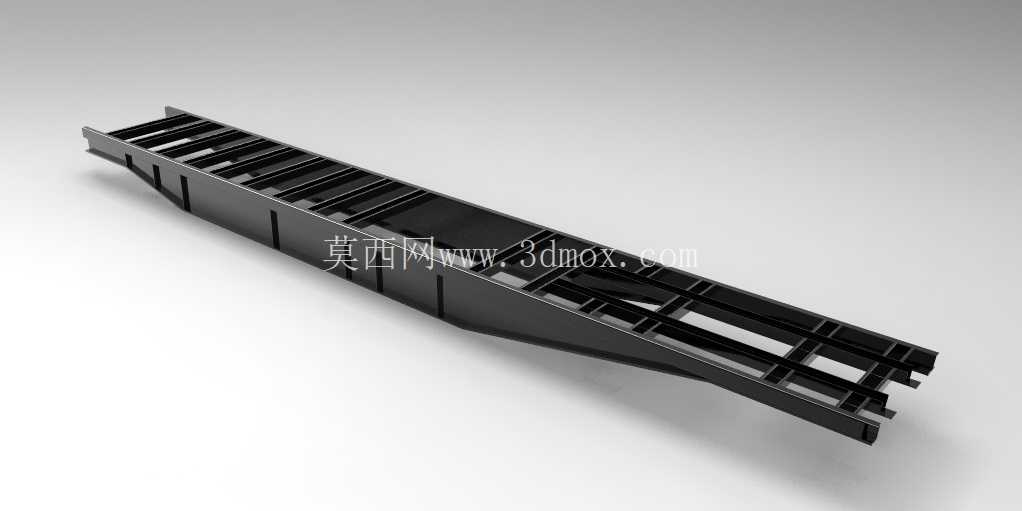

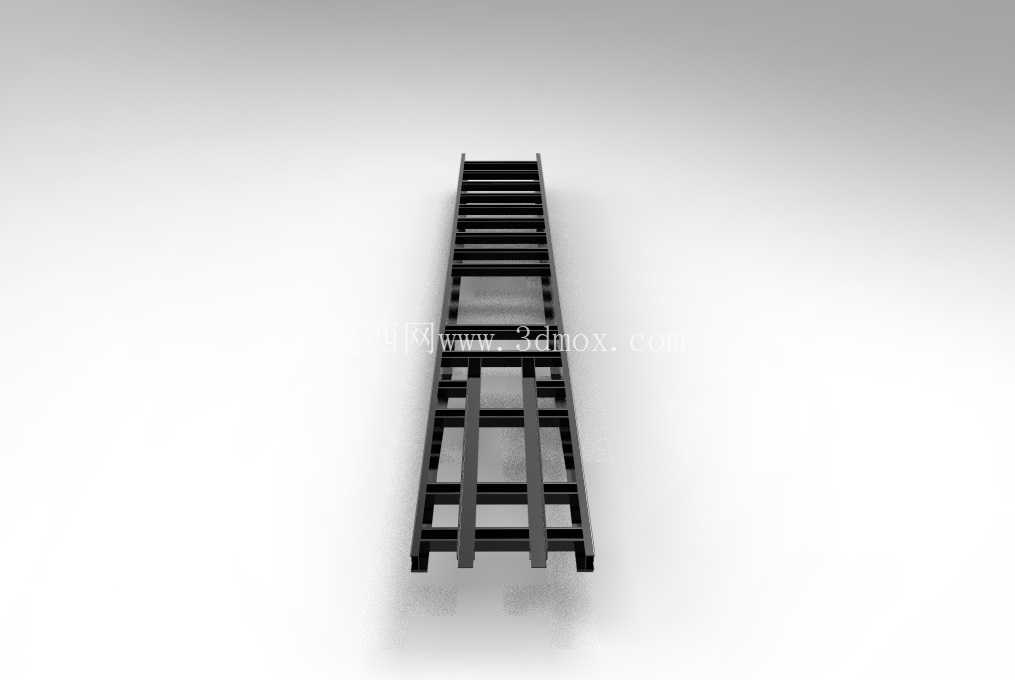

　　从受力传递路径来看，货厢底部的纵向加强筋采用等间距布置，每道加强筋都与底盘的副梁安装位精准对应，满载时物料的垂直载荷会通过厢板传递到纵向筋，再均匀分散到副梁的各个支撑点，避免局部应力集中导致的厢板变形；侧部的环形加强箍从厢底一直延伸到侧厢上沿，形成闭合的受力框架，在车辆行驶于颠簸路面、物料出现侧向挤压时，可有效抵抗侧厢外胀变形，不少早期的直边货厢在长期重载后出现侧厢外撇、关不严后挡板的问题，这种环形箍结构就能从根源上规避这类失效形式。货厢前端的挡板做了上沿外倾设计，既可以避免装载时物料洒落砸到驾驶室后部，也能在急刹车时阻挡物料向前冲击，挡板内侧的加强筋采用斜向布置，可将冲击载荷分散到整个前端面，不会出现局部被砸凹的情况。

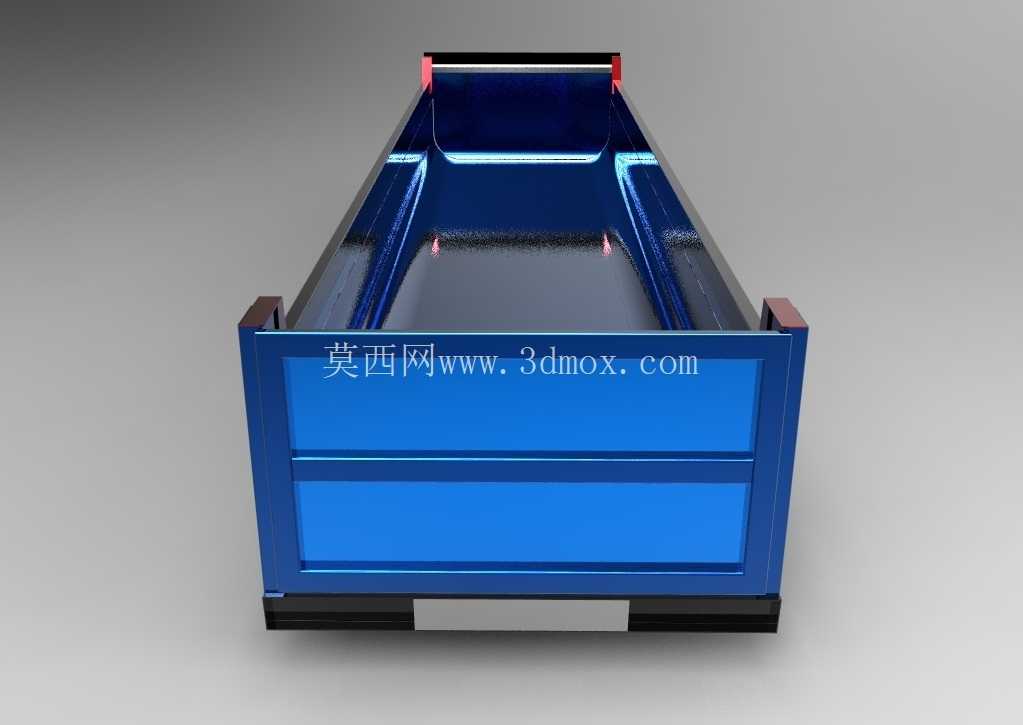

　　后挡板的铰接位设置在厢体后上沿，配合举升时的自然重力即可实现自动开合，不需要额外加装复杂的锁止联动机构，铰接销轴采用耐磨衬套结构，长期反复翻转也不会出现松旷异响。从安装边界来看，该货厢的底部安装孔位完全匹配常规重型自卸车的副梁间距，举升支座的位置与常见的前顶式液压举升缸安装点对齐，不需要对底盘做额外改装即可完成装配，货厢的整体宽度符合道路运输的外廓尺寸要求，不会出现超宽无法上牌上路的问题。厢体内部的耐磨衬板安装位做了沉台设计，衬板通过沉头螺栓固定在厢体内壁，磨损后可单独更换，不需要整体更换货厢，大幅降低后期运维成本；侧厢上沿的包边采用加厚型材，既可以作为装载时的刮平基准，也能抵御装载机上料时的意外碰撞，避免上沿变形。

　　在设计过程中，针对举升卸货的工况做了专门的重心校核，货厢在举升最大角度时，整体重心始终落在后铰接点的稳定范围内，不会出现举升时整车后翻的风险；厢体的排水孔设置在厢底最低处的边角位置，雨天作业时不会在厢内积水，避免运输含水物料时出现额外的重量负载。不同于很多轻量化货厢一味减薄钢板厚度的设计，该结构在易磨损的厢底、侧厢下部区域采用加厚板材，在上部受力较小的区域适当优化板厚，在保证整体强度的前提下控制自重，不会因为自重过大浪费整车的载重额度。货厢尾部的导向斜面设计，可让卸料时的物料顺着斜面落到指定位置，不会散落在车辆后轮附近，避免行驶时轮胎碾压带料污染路面。
