五缸径向星形航空活塞动力装置结构

　　这款径向排布的五缸星形动力结构，最早的规模化应用场景集中在轻型通航飞机、早期螺旋桨战斗机领域，凭借单曲轴短输出路径、迎风面冷却效率高的特性，在风冷活塞动力时代占据了通航动力的半壁江山，后续也有小型改装版本应用在竞速摩托、自制超轻型飞行器、特种沼泽气垫船的动力单元上，部分复刻的老式航展表演机至今仍在使用同结构的动力装置。从实际使用场景的需求出发，这类星形引擎的核心用途是在有限的机头径向空间内，布置多缸体来获得更大的排量输出，相比直列多缸结构，它的曲轴长度更短，整机转动惯量分布更均匀，运转时的曲轴扭振幅度更小，不需要额外加装大尺寸的扭振减震结构，能有效降低动力单元的整体自重。

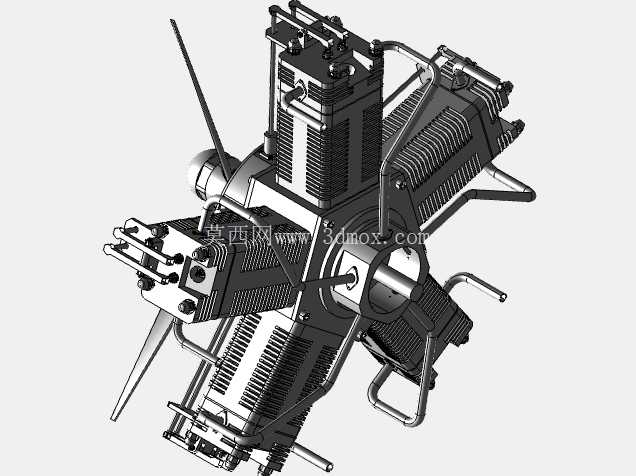

　　结构功能上，五个缸体沿中心曲轴箱呈72度夹角均匀径向排布，每个缸体的连杆共同铰接在中心曲轴的曲柄销上，做功行程沿圆周方向依次错开，每间隔144度曲轴转角就有一个缸体进入做功冲程，动力输出的平顺性远优于同排量的单缸、双缸结构，不需要搭配大质量的飞轮就能稳定输出扭矩。外露的散热鳍片覆盖整个缸体外壁，配合螺旋桨转动带来的迎面气流就能完成全工况散热，不需要额外布置复杂的水冷管路、散热水箱与冷却液循环系统，大幅降低了动力系统的故障点，在高空低温环境下也不会出现冷却液冻结失效的问题。

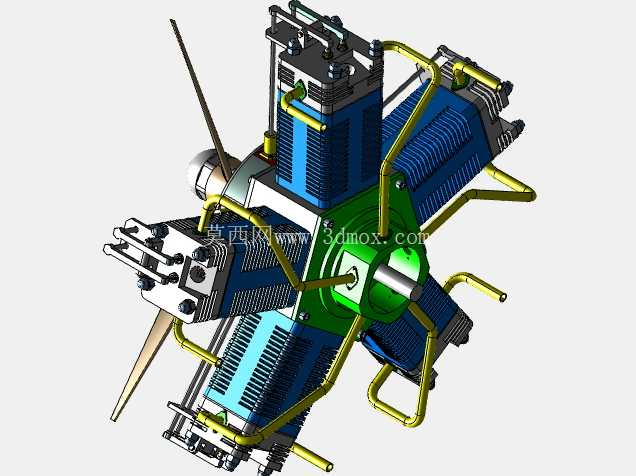

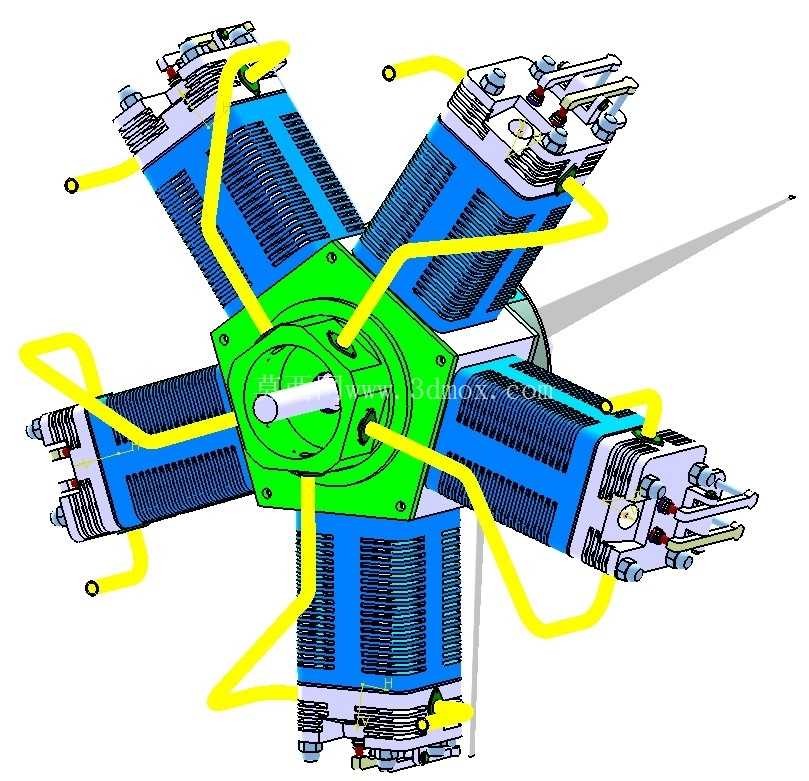

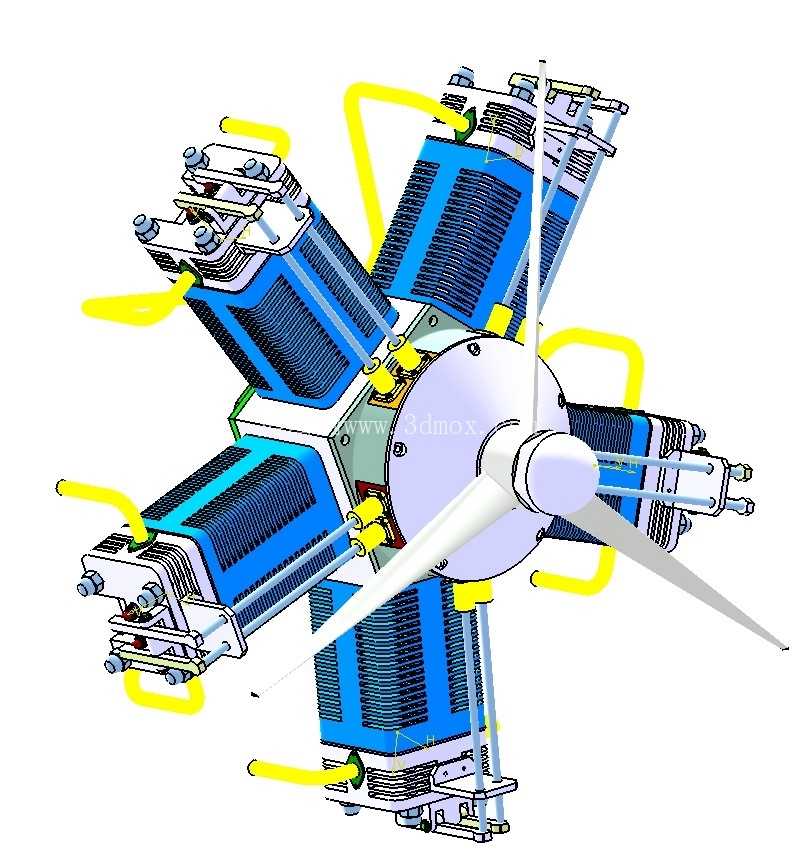

　　设计思路上，中心的星形曲轴箱作为整个动力装置的安装基准，所有缸体的安装定位面都沿曲轴箱圆周方向做了等角度精加工，保证每个缸体的中心线都精准交汇于曲轴的回转中心，避免连杆运转时出现偏磨、侧向力异常的问题。缸头部分整合了进排气道、火花塞安装位与气门摇臂结构，黄色的管路为燃油输送与润滑油路，沿缸体外壁走线既避开了高温排气区域，也方便日常维护时的管路检查与更换。安装边界层面，这类星形引擎的主安装节集中在曲轴箱后侧的安装法兰上，法兰上的定位孔沿圆周均匀分布，可直接对接螺旋桨减速器的输入法兰或者直接连接定距螺旋桨，整机的径向最大尺寸由五个缸体的外端轮廓决定，轴向尺寸仅为直列五缸引擎的三分之一左右，适配轻型飞机机头的紧凑安装空间，不需要额外加长机身来容纳动力单元。

　　需要注意的是，这类径向星形结构的润滑系统需要做特殊的回油设计，因为缸体沿圆周分布，部分缸体在停机时会处于曲轴下方位置，润滑油会受重力影响流入下侧缸体的燃烧室，启动前需要手动盘车数圈避免液击问题，这也是结构设计时在曲轴箱底部设置独立回油腔的核心原因。每个缸体的活塞销与连杆小头的配合间隙都经过严格匹配，保证不同角度安装的缸体在热机状态下都能保持合适的配合公差，不会因为缸体朝向不同出现润滑不均、偏磨拉缸的问题。进气管路的长度沿圆周方向做了等长设计，保证每个缸体的进气谐振效应一致，各缸的空燃比偏差控制在极小范围内，避免出现个别缸体做功异常导致的整机震动。
