复古蒸汽驱动消防作业车辆结构设计

　　这款蒸汽驱动消防作业车辆的结构设计，核心面向早期城镇窄巷消防作业场景，适配当时缺乏市政高压供水网络、需要自带动力源完成输水灭火的作业需求，区别于现代内燃机驱动的消防车辆，整套动力输出完全依托蒸汽发生装置完成，无需额外搭载燃油供给系统，可依托固体燃料完成持续动力输出，适配当时燃料补给的实际条件。

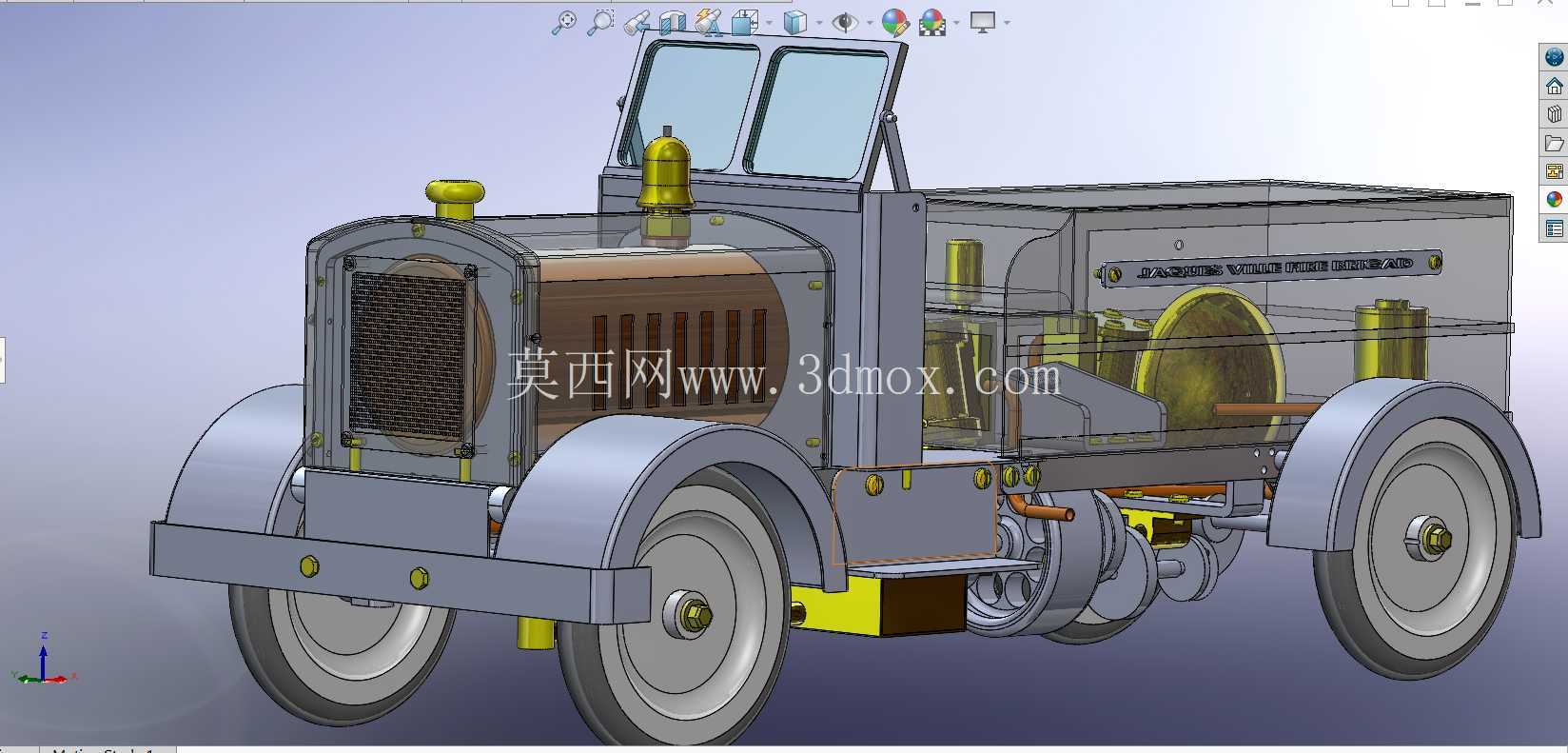

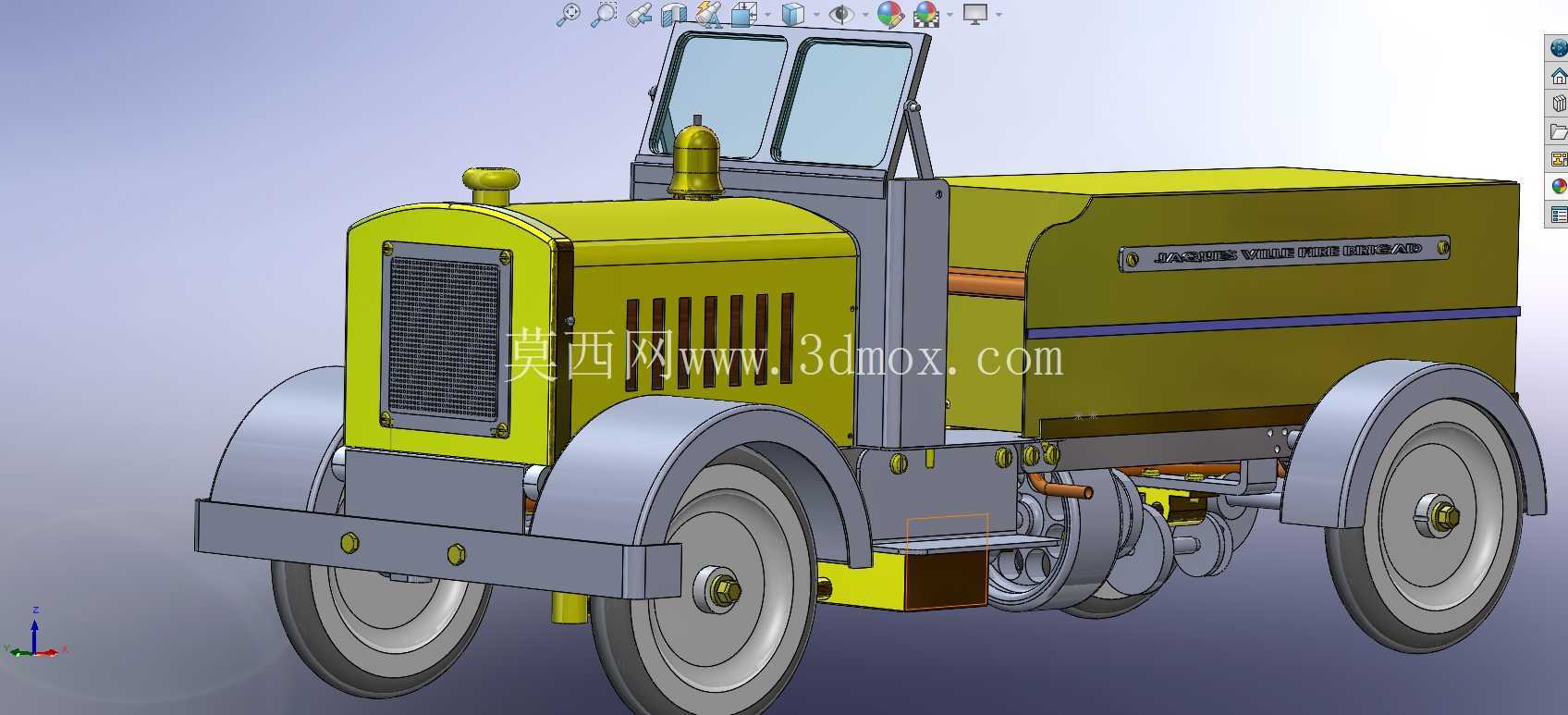

　　从功能特性来看，车辆前部设置独立的蒸汽发生单元，集成燃烧室、储水腔与压力输出管路，蒸汽压力通过管路同步传递至行走驱动机构与车载输水机构，无需额外设置两套独立动力源，大幅压缩了整车结构占用空间。前部格栅区域为蒸汽发生单元的散热通风结构，可在行进与作业过程中持续导入冷空气，控制炉体外壁温度，避免高温传导至驾驶操作区域影响操作人员作业。顶部设置的两个凸起结构分别为蒸汽压力安全阀与燃料加注口，安全阀可在腔体内压力超过阈值时自动泄压，避免管路爆裂风险，加注口的倾斜角度设计适配人工手持燃料容器加注的操作姿态，无需额外辅助工具即可完成燃料补充。

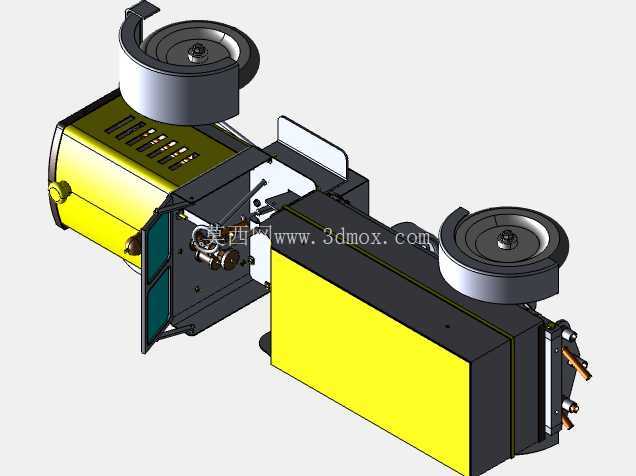

　　设计过程中优先考虑了窄巷通行的适配性，轮距设置匹配当时城镇巷道的常见宽度，前轮转向角度预留足够余量，可在3米左右宽度的巷道内完成掉头操作，无需额外开阔场地调整姿态。车身中部为驾驶操作区域，采用开放式无舱门设计，操作人员可快速上下车辆，缩短出警响应时间，操控杆件全部布置在操作人员坐姿可及范围内，转向、制动、蒸汽输出调节的操作行程经过反复校核，避免操作过程中出现杆件干涉。后部箱体为储水与作业器材容纳舱，舱体采用分段式密封结构，可分别存储灭火用水与备用消防水带、接头等器材，舱体侧面设置快开式舱门，作业时可直接取出器材无需攀爬车身。

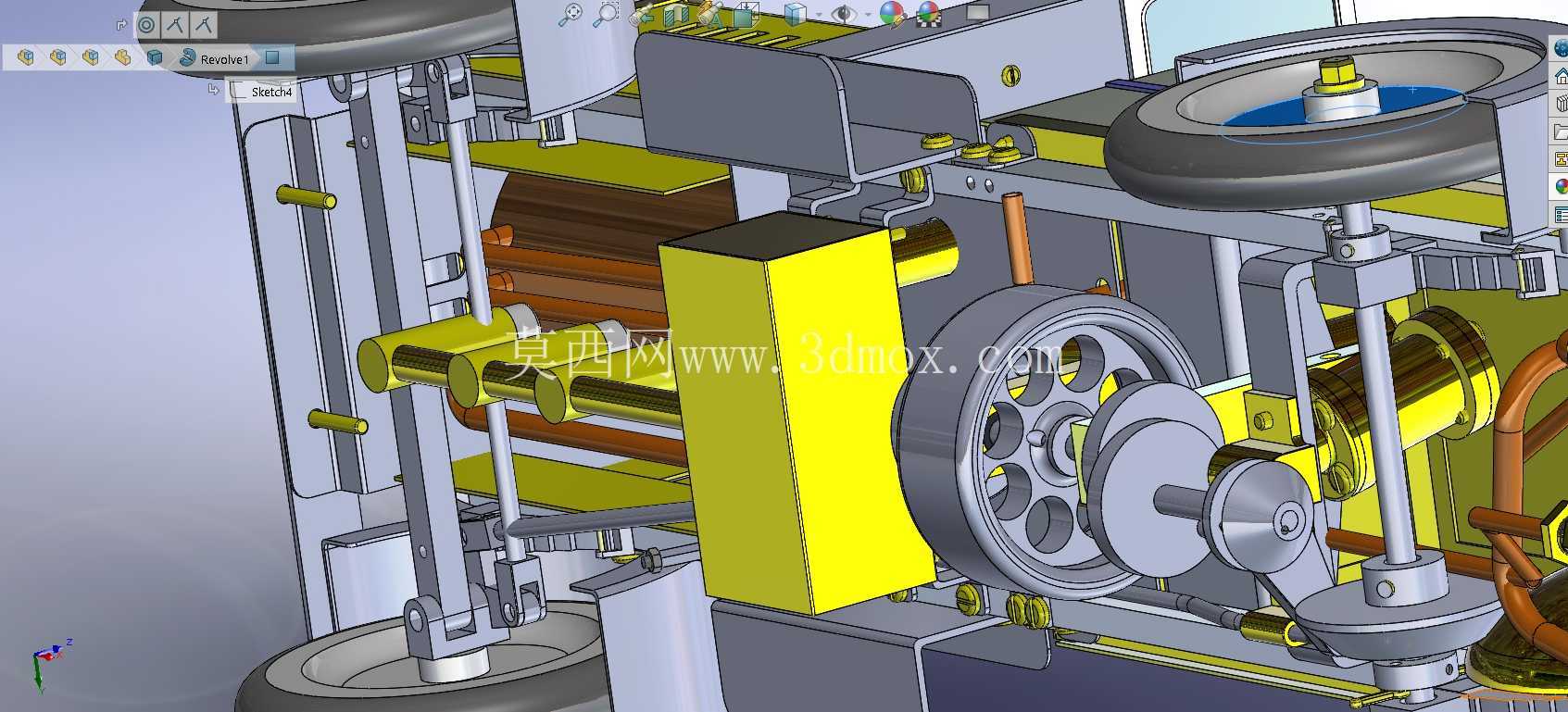

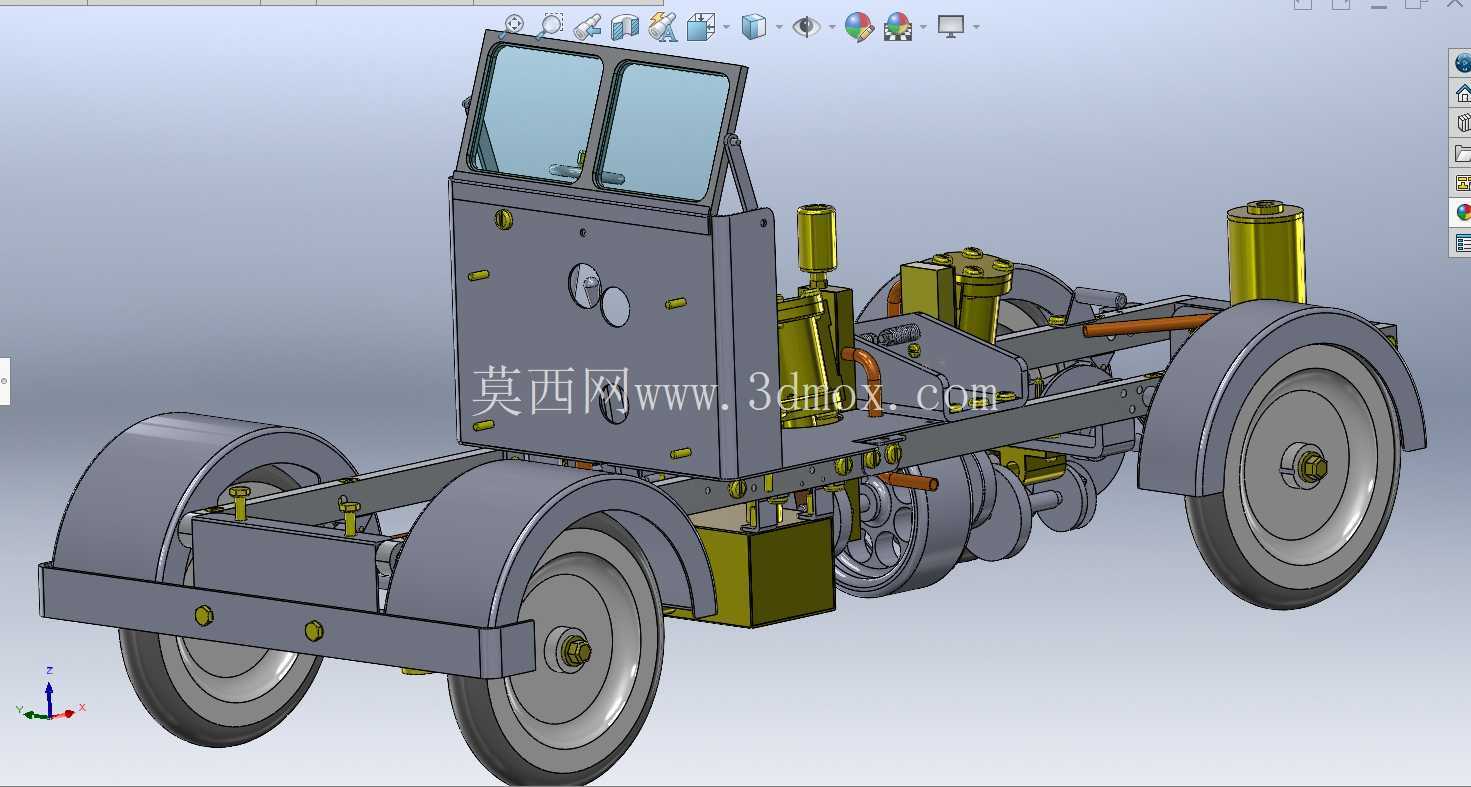

　　行走机构采用刚性轴搭配钢板弹簧的减震结构，可适配当时城镇非铺装路面的通行条件，减少颠簸对蒸汽管路密封结构的冲击，避免长期使用后出现管路漏汽问题。车轮采用大直径窄幅橡胶轮面，兼顾铺装路面与非铺装路面的抓地力，轮辋结构采用螺栓拼接设计，现场维修时可快速拆卸更换损坏的轮组部件，无需专用大型维修设备。蒸汽管路的布置全部沿车身纵梁内侧走线，外部设置隔热防护层，既避免管路被外部杂物磕碰损坏，也防止操作人员误触高温管路造成烫伤。

　　安装边界方面，整车长度控制在4.2米以内，宽度1.7米，高度2.1米，可直接驶入当时常见的砖木结构建筑院落内作业，无需在院外铺设长距离水带，减少输水压力损失。蒸汽发生单元与车架的连接采用三点式减震固定结构，可抵消炉体工作过程中产生的持续振动，避免振动传递至车架引发连接螺栓松动。后部储水箱与车架之间设置橡胶缓冲垫，车辆行进过程中水体晃动产生的冲击力可通过缓冲垫消解，不会直接作用于车架主体结构。

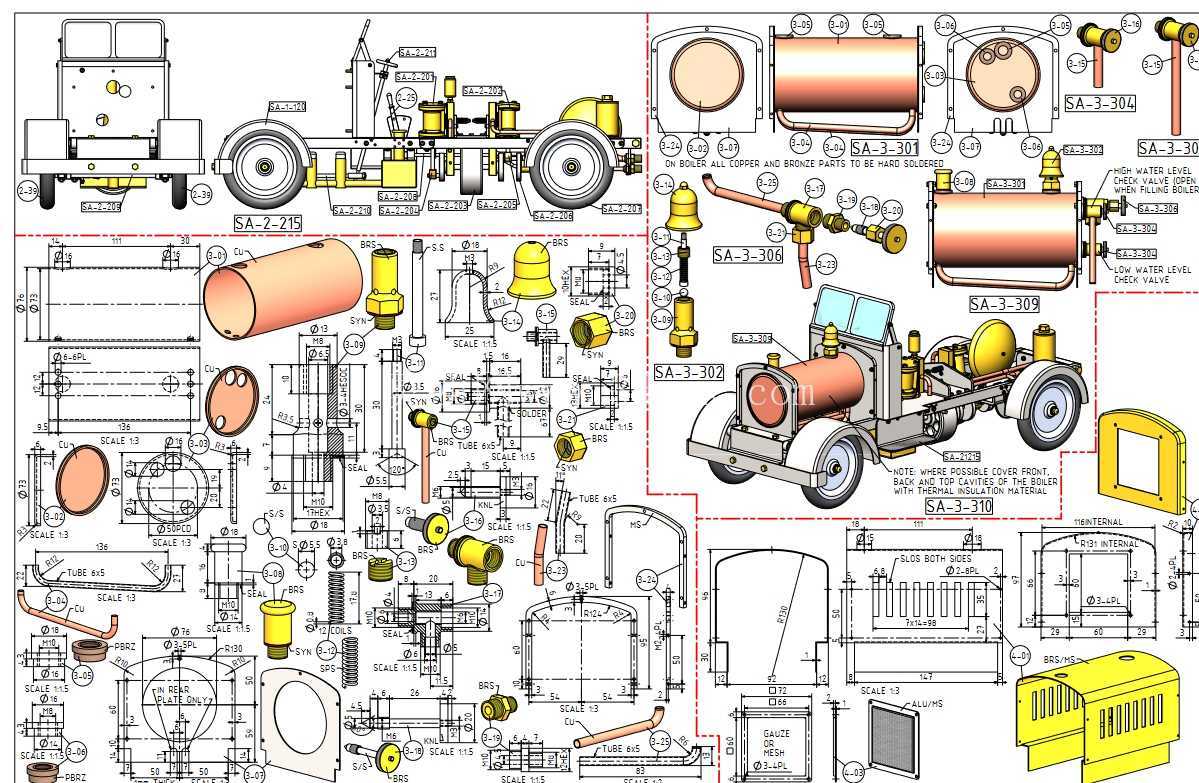

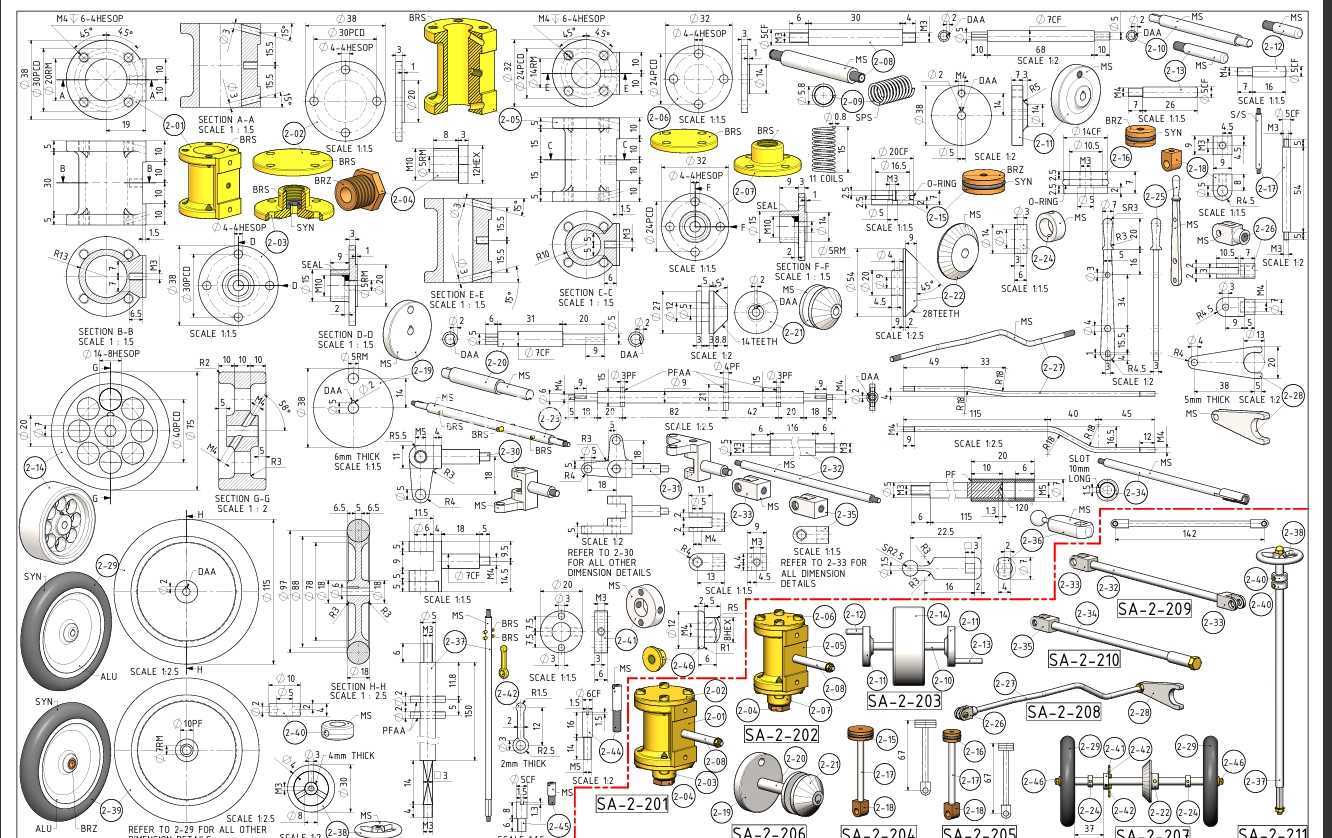

　　整套结构共包含上百个独立零件与三十余个装配组件，装配过程中对所有管路接口的同轴度、密封面平面度都做了公差约束，确保蒸汽压力输出稳定，转向与制动机构的运动间隙控制在合理范围内，避免长期使用后出现操作旷量。设计时充分考虑了零件的加工工艺性，大部分结构件采用常见的型材与板材加工，无需特殊定制的异型材料，常规机械加工车间即可完成全部零件的生产制造，降低了整车的生产与维修成本。
