双轨式超高速扩张隧道输送结构设计

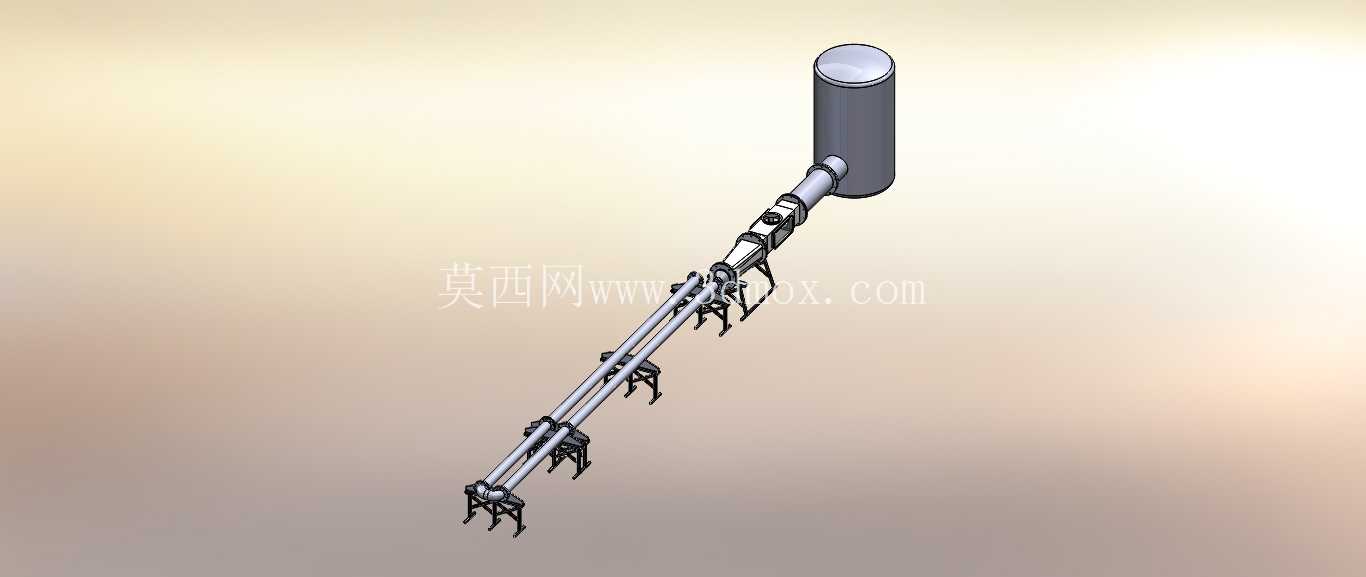

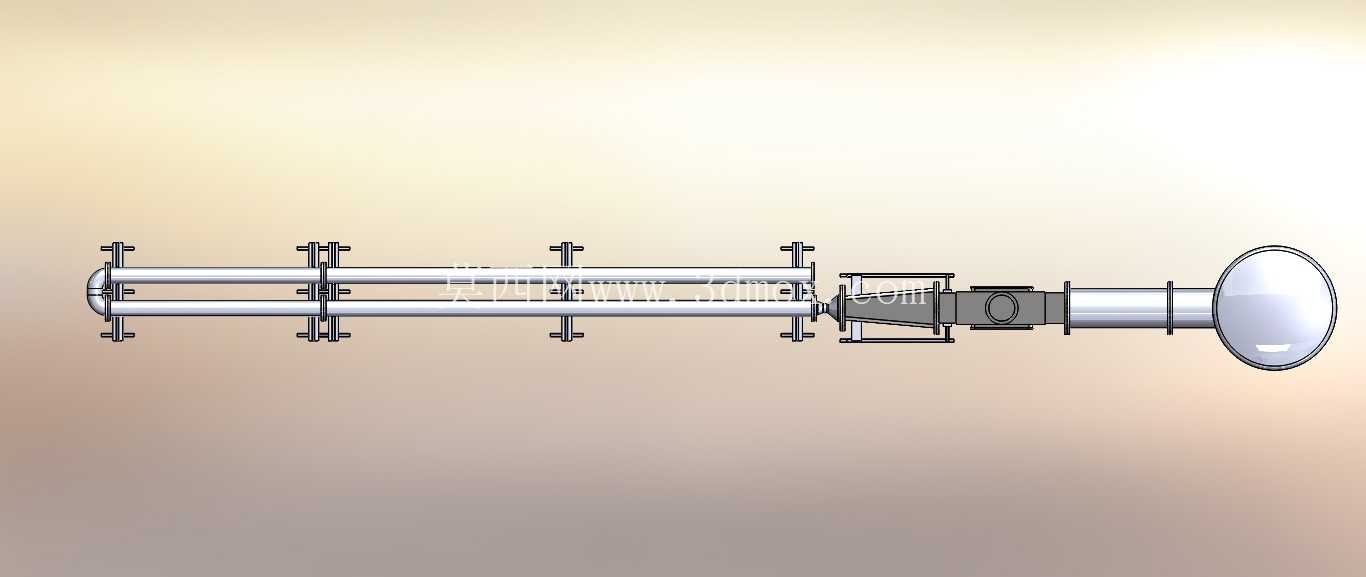

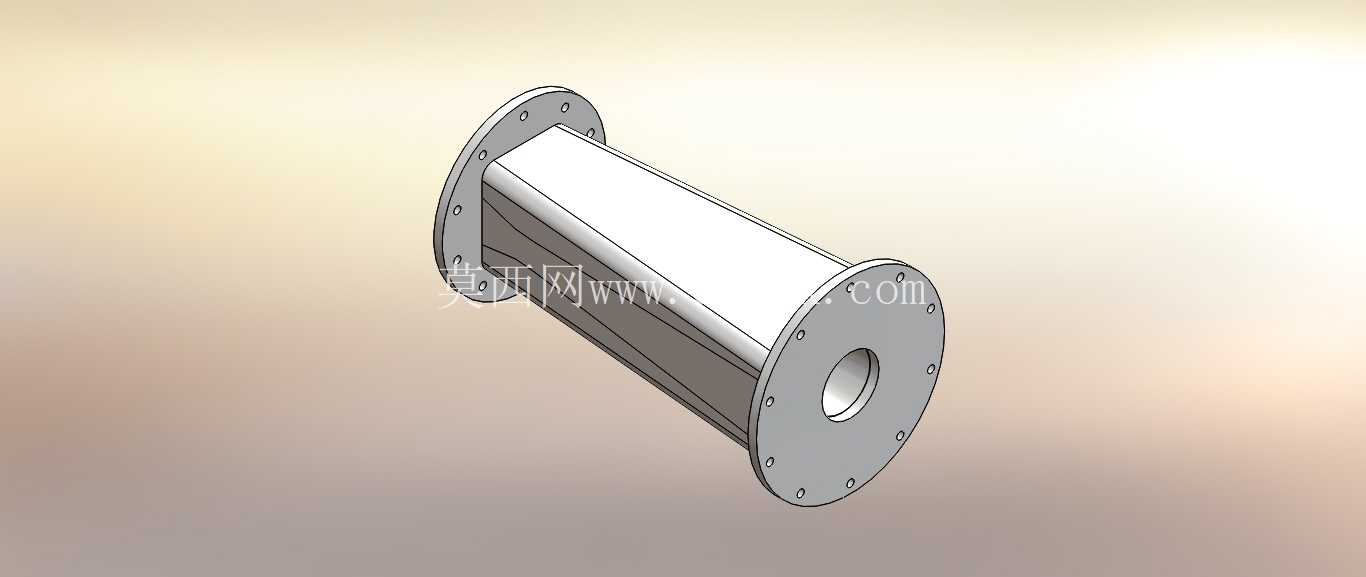

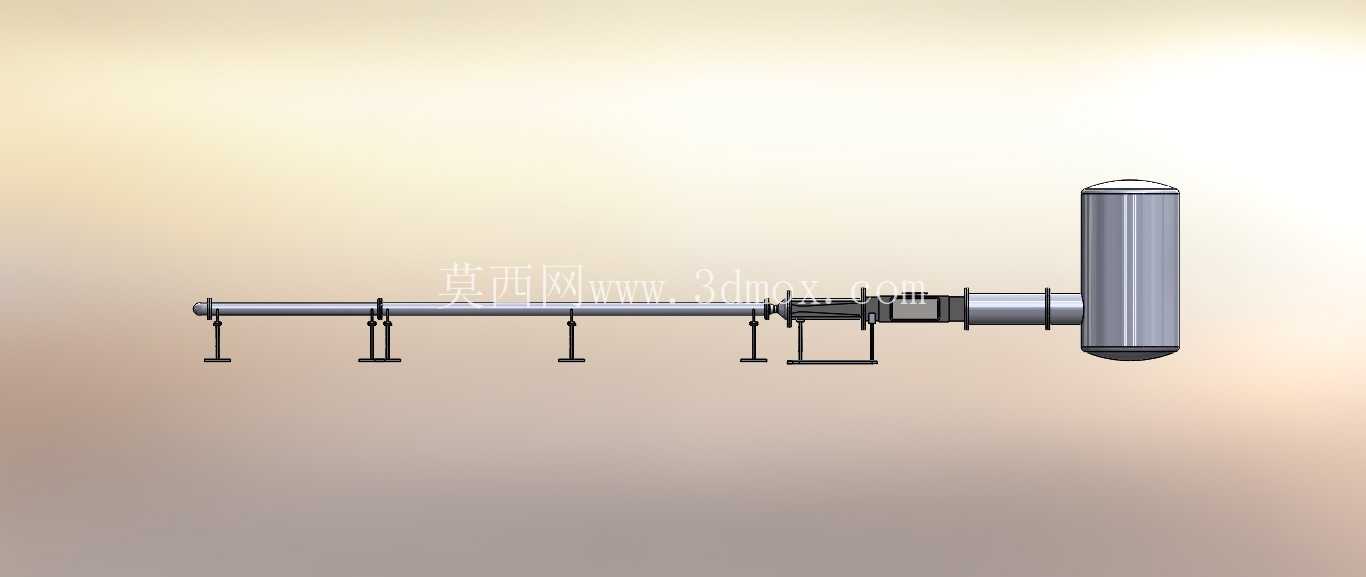

　　这套结构主要面向铸造生产线的型砂输送、熔融金属前置导流场景设计，解决传统单管输送在高速送料过程中流量波动大、管道共振明显、长距离输送后物料流速衰减过快的问题。从实际工况适配来看，整套结构的安装边界需要预留至少六米的直线排布空间，进料端立式储料仓的垂直高度需匹配车间现有上料平台的出料高度，避免出现进料落差过大导致的物料冲击磨损，出料端对接铸造模具的浇口套位置，双轨平行排布的管道中心距控制在三百二十毫米，既保证两路物料同步输送时的流量一致性，也给后期管道维护、内壁耐磨衬板更换预留足够的操作空间。

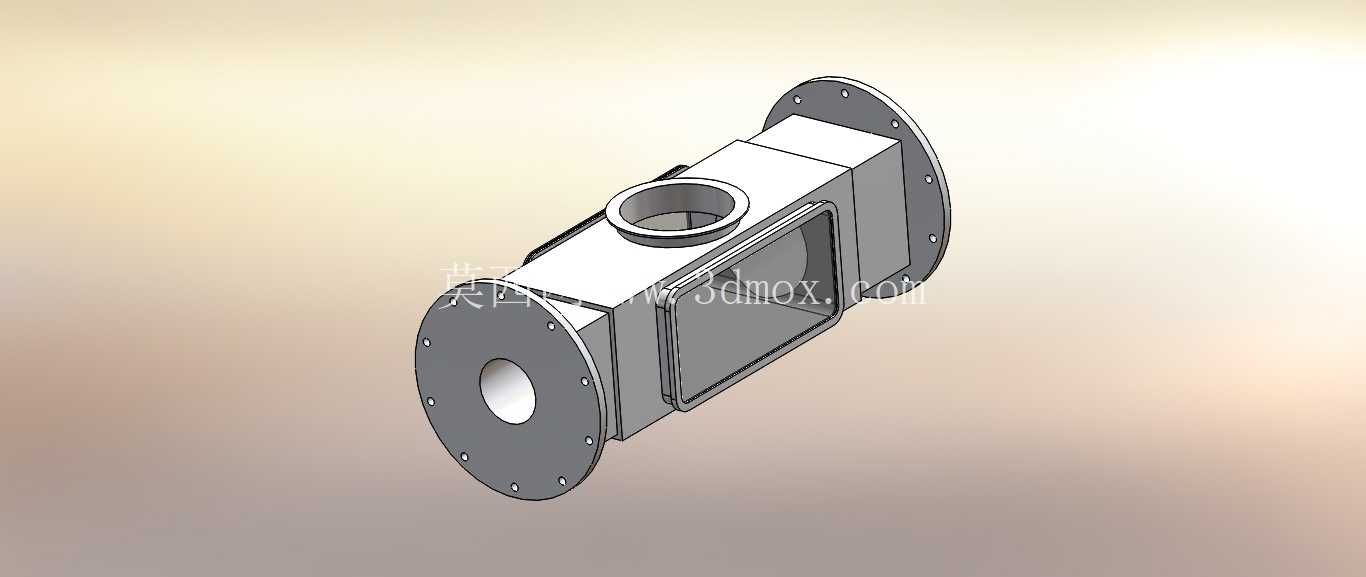

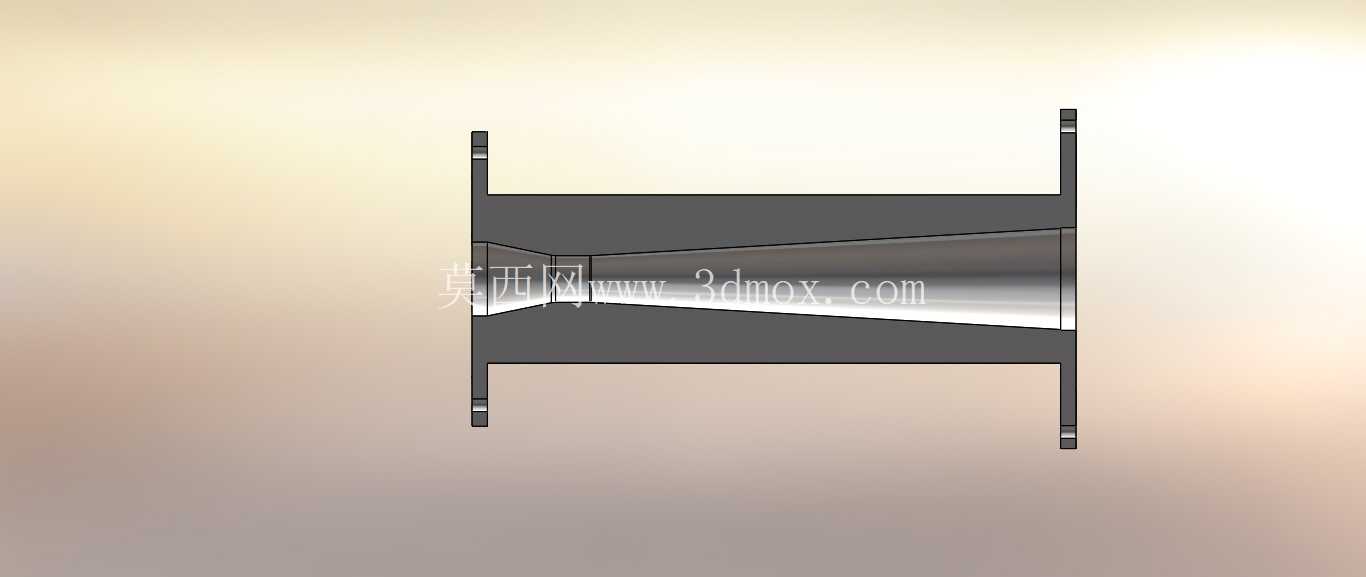

　　设计过程中没有采用复杂的变速调节结构，而是通过管道内径的渐变扩张实现物料流速的平稳提升，从进料端连接储料仓的一百二十毫米内径，沿输送方向逐步扩张至出料端的一百八十毫米内径，扩张段的锥度控制在1:12，这个参数是经过多次流道模拟验证的，既不会因为锥度过大导致物料在扩张段形成涡流堆积，也不会因为锥度过小达不到预期的增速效果。支撑结构采用分段式三脚支架，每间隔八百毫米设置一组支撑，支架与管道之间采用卡箍式连接，不需要现场焊接，安装时可以根据地面的实际平整度调整支架支脚的高度，适配车间地面五厘米以内的高度差，避免因为地面不平导致管道受力不均产生形变。

　　立式储料仓的底部设置了四十五度的导流锥，直接与双管道的进料汇流腔连接，汇流腔内部做了圆弧过渡处理，没有直角死角，避免粉状或者颗粒状物料在拐角处残留板结，长时间运行后不需要频繁停机清理积料。整套结构的受力点全部集中在底部的三脚支架上，储料仓满载时的垂直载荷通过支架直接传递到地面，管道本身只承受物料流动的轴向推力，不会因为储料仓的重量导致管道弯曲变形。从功能特性来看，双管道同步输送的设计可以在不提升单管物料流速的前提下，将整体输送效率提升一倍，同时管道扩张段的结构可以让物料在输送末端形成稳定的高速射流，直接注入铸造模具的型腔内部，减少浇铸过程中的卷气、夹渣问题。

　　设计时特意将所有连接法兰的螺栓孔做了标准化处理，全部采用通用的M16螺栓规格，现场安装更换时不需要准备特殊规格的紧固件，支架的支脚底部预留了膨胀螺栓安装孔，固定后可以抵消高速送料时产生的轴向反冲力，避免整套设备运行时出现位移。考虑到铸造车间的多粉尘环境，所有结构件的连接位置都没有设置外露的活动缝隙，避免粉尘进入连接缝隙导致后期拆卸困难，管道外壁预留了温度传感器、压力传感器的安装接口，可以根据实际生产需求加装监测元件，实时掌握输送过程中的物料状态。整套结构没有采用多余的装饰性设计，所有外形结构都是为了实现功能服务，储料仓的圆柱形外形是为了平衡内部物料的侧压力，避免方形料仓容易出现的应力集中问题，管道的直线排布是为了减少物料输送的阻力损失，三脚支架的倾斜角度设置为六十度，是为了用最少的材料实现最大的支撑稳定性，在保证结构强度的前提下尽可能降低整体重量，方便车间内的转运和吊装。
