雷纳德R36系列航空操纵控制手柄结构

　　该操纵控制手柄主要应用于轻型通航飞机、复刻类航空战斗机的座舱操纵系统中，作为飞行员直接操控的人机交互构件，承担飞行姿态微调、特定功能触发的操作载体作用，区别于常规的驾驶杆、油门杆类操纵件，该类环形手柄多用于辅助功能操纵，比如减速板收放、襟翼档位切换或者特定机载设备的触发控制，操作时飞行员可通过握持环形握把完成扳动、按压、旋转等复合动作，适配座舱内狭小操作空间下的盲操作需求，无需目视确认即可通过外形触感快速识别操作位。

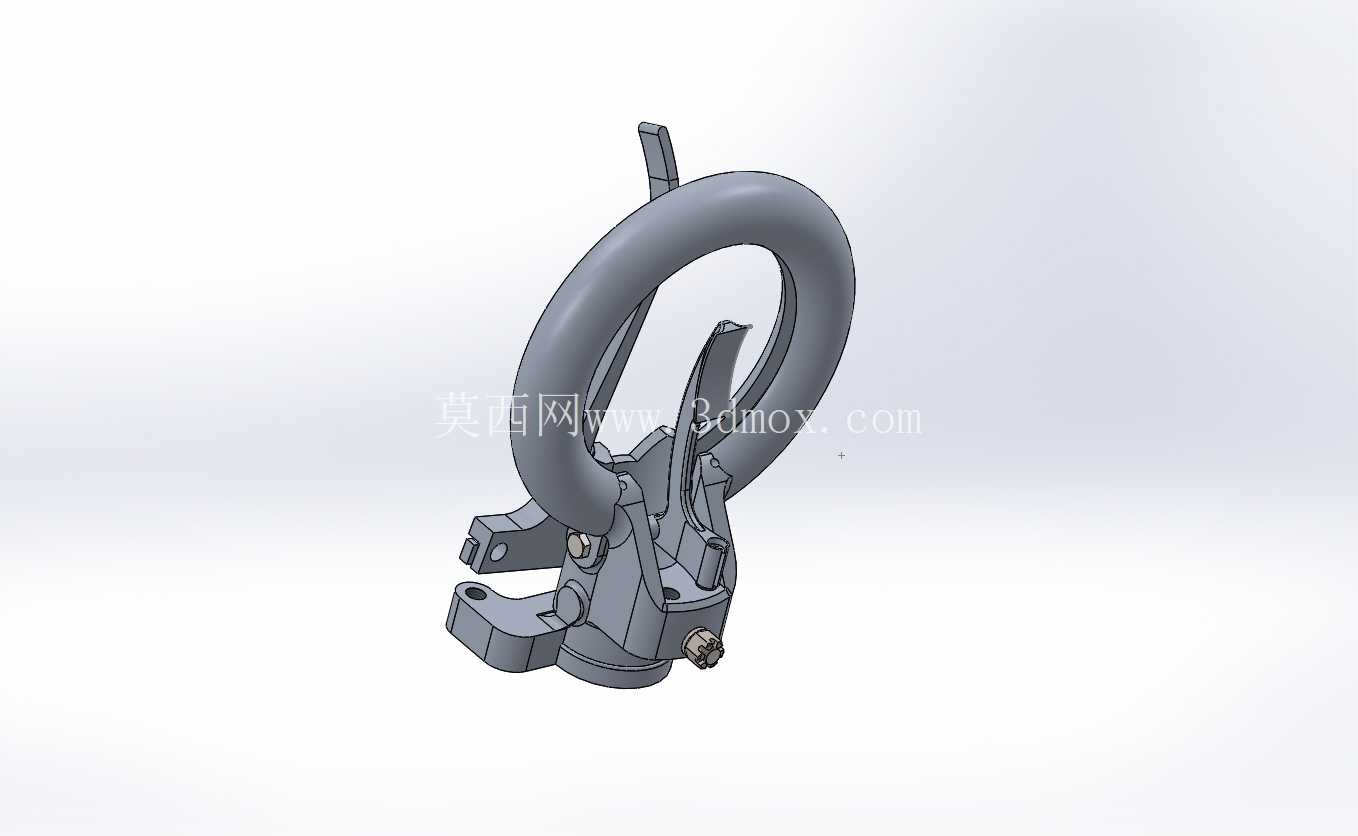

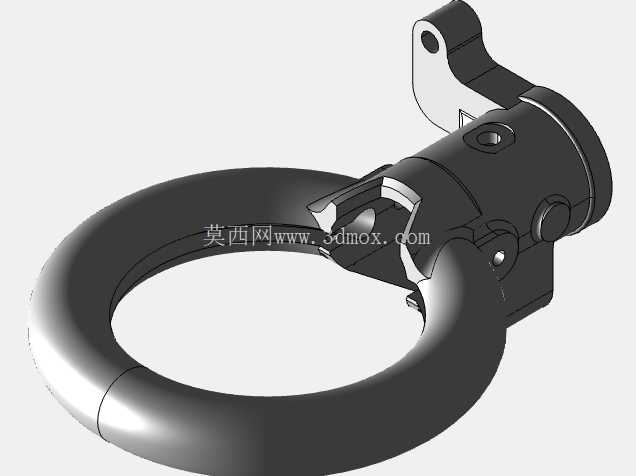

　　从结构设计逻辑来看，整体采用环形握把加基座铰接的布局，环形握把的曲率完全贴合成年人手掌自然握持的弧度，握把截面做了圆弧过渡处理，避免长时间握持产生的应力集中压痕，握把根部与基座之间设置了多组铰接销轴，配合扭簧结构实现操作后的自动回位，同时在铰接位置设计了棘爪锁紧结构，当手柄扳动到指定档位时可自动锁止，防止飞行过程中因振动导致档位偏移，解锁动作集成在握把内侧的扳机式构件上，握持时手指自然搭靠即可完成解锁操作，无需额外调整手部姿态。

　　基座部分作为整个手柄的安装基准，设计了三个带沉孔的安装凸耳，凸耳的孔位公差按照H7级精度设计，可通过螺栓直接固定在座舱内部的安装支架上，安装面做了0.8μm的平面度处理，保证安装后不会出现偏斜导致的操纵卡滞；基座内部集成了传动拨叉，手柄的扳动行程通过拨叉转化为直线或者旋转输出，可连接钢索、拉杆或者电位器等后端执行/传感构件，行程范围根据实际操纵需求设置为35度，两端设置了橡胶缓冲垫，避免扳动到极限位置时产生刚性碰撞。

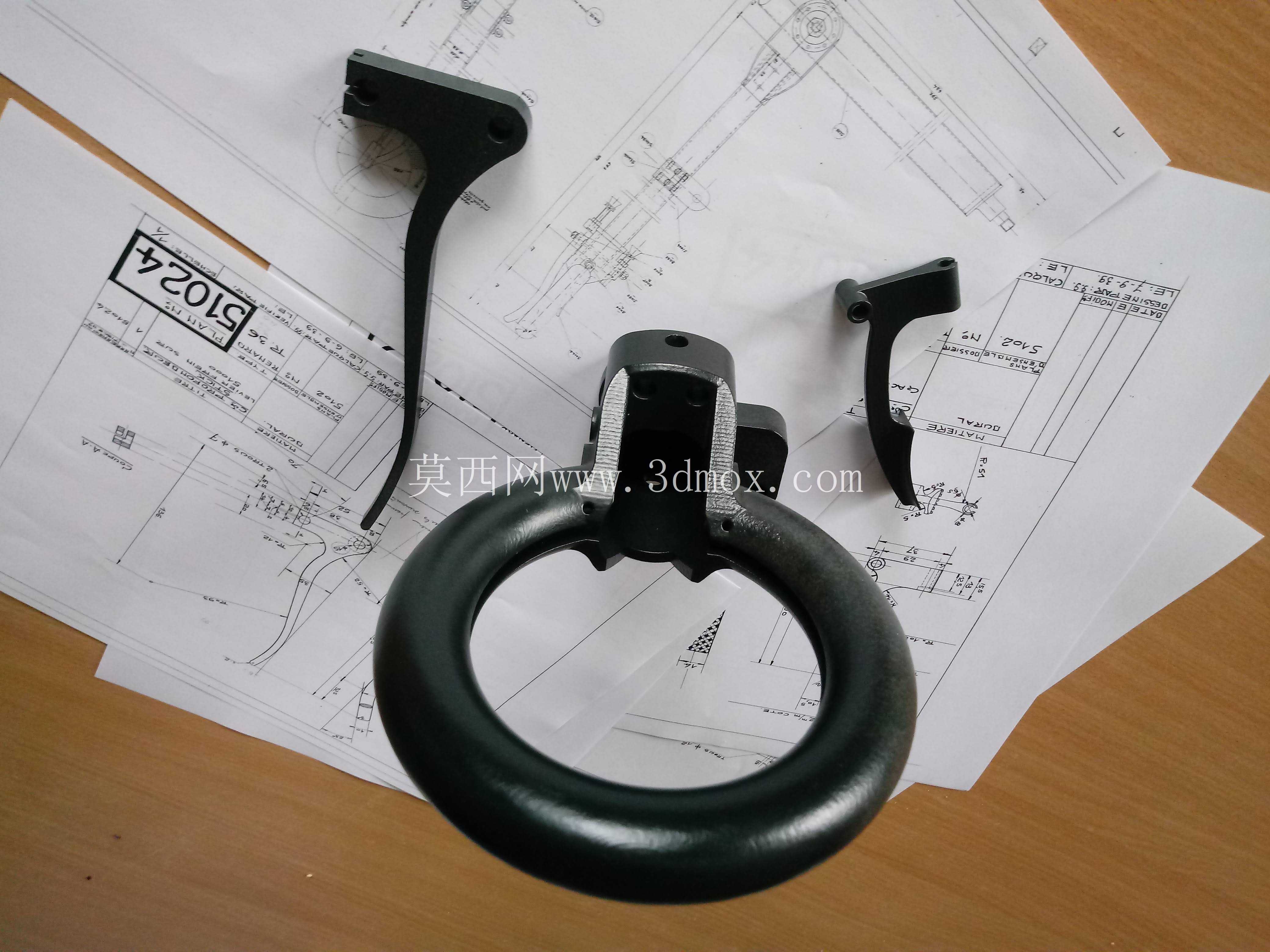

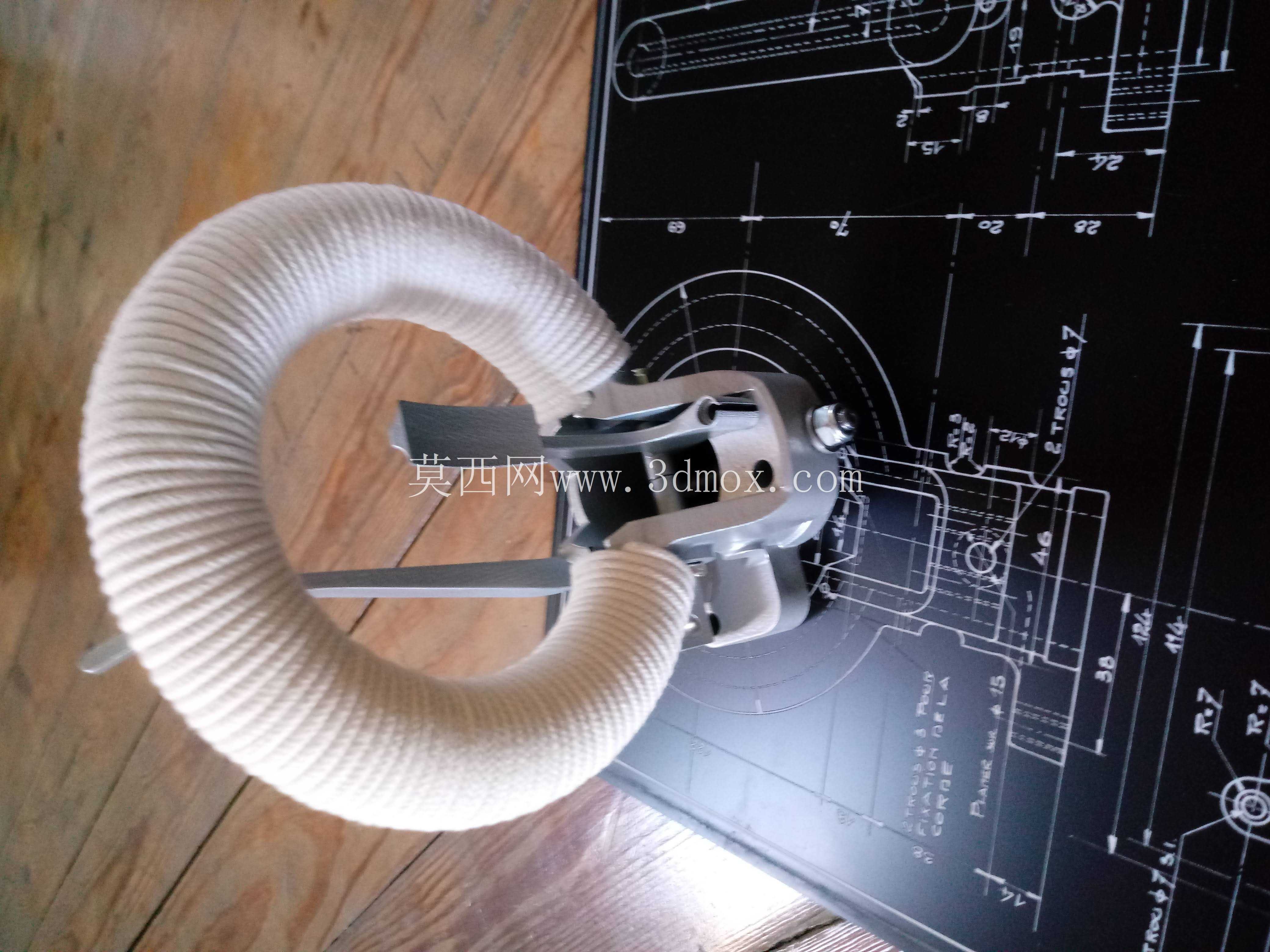

　　从安装边界来看，整个手柄在自然回位状态下的外轮廓最大包络尺寸为120mm×90mm×160mm，环形握把的最外侧距离安装基准面的距离为110mm，扳动到最大行程位置时，握把的最低点距离安装面的最小间隙为12mm，不会与座舱内的相邻操纵构件产生运动干涉；所有铰接位置的销轴都采用了防脱设计，端部设置了开口销孔，装配后插入开口销即可防止销轴在高频振动环境下脱出，构件之间的配合间隙控制在0.1mm-0.2mm之间，既保证操纵动作的顺滑无卡滞，又不会因间隙过大产生操纵虚位。考虑到航空场景下的轻量化需求，除了销轴、弹簧等受力构件采用不锈钢材质外，其余结构件均采用尼龙材料打印成型，材料密度低且具备足够的结构强度，可承受常规操纵下的150N握持拉力不会产生塑性变形，同时尼龙材料的自润滑特性可降低铰接位置的磨损，无需额外添加润滑脂即可满足长期使用需求，适配复刻类航空模型、小型实验类飞行器的快速制作迭代需求，无需开模即可通过3D打印快速完成样件制作，缩短研发验证周期。在细节设计上，握把表面做了细微的防滑纹理处理，即使飞行员佩戴飞行手套也能获得足够的摩擦力，不会出现打滑现象；扳机式解锁构件的触发力设置为15N，既不会因为振动导致误触发，又不需要施加过大的力即可完成解锁，符合航空人机工程学的设计要求；基座上的安装凸耳位置做了加强筋结构，提升安装位置的结构强度，承受操纵力时不会出现根部断裂的问题，所有棱角位置都做了R2以上的圆角处理，避免操作时划伤手部或者勾挂飞行服的线缆、附件。
