小型四旋翼多旋翼飞行器结构设计方案

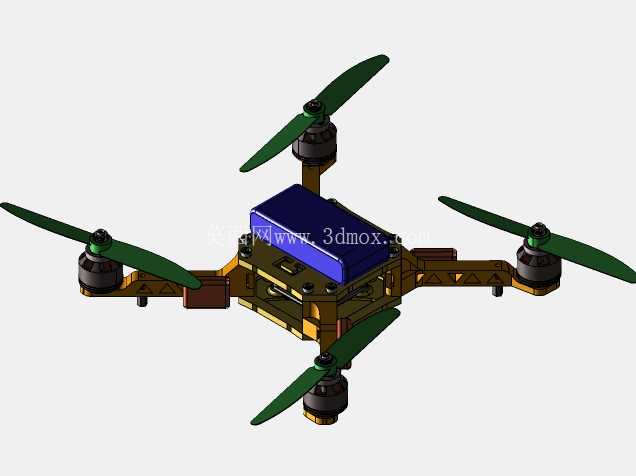

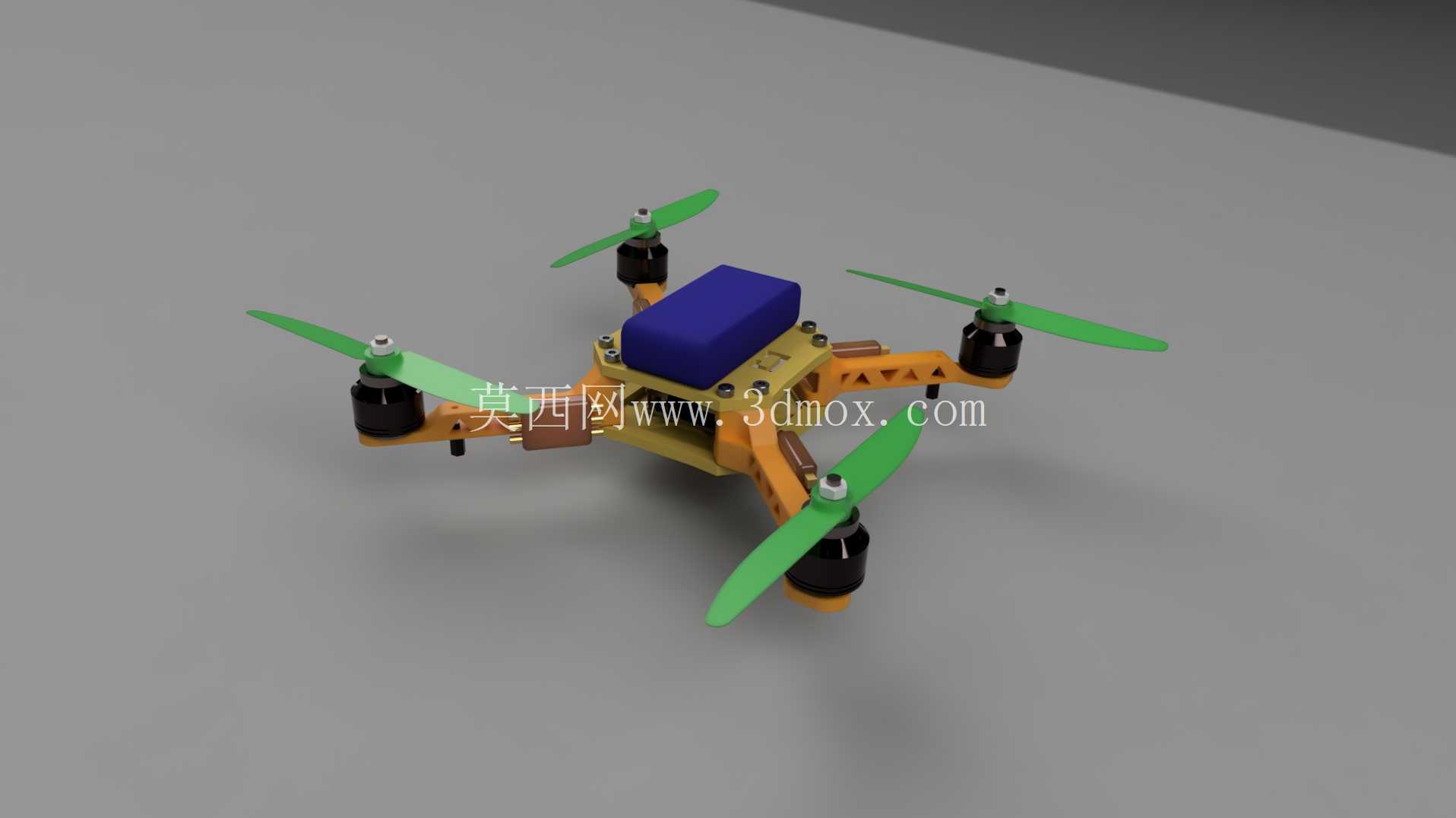

　　这款小型四旋翼飞行器的结构设计，核心围绕低空近距作业场景的使用需求展开，日常可覆盖室内环境巡检、狭小空间航测、教学实验平台搭建、轻量载荷挂载等实际用途，整体结构在设计阶段就优先兼顾了组装便捷性、维护效率与飞行稳定性的平衡，没有采用冗余的复杂曲面造型，所有结构件都以易加工、易替换为核心设计原则。从结构布局来看，四个机臂采用等距十字分布构型，相邻机臂夹角严格控制在90度，这种对称布局能让四个动力单元的输出力矩形成均匀的抵消效应，飞行过程中偏航、俯仰、滚转三个轴向的控制解算更简单，飞控参数调试的容错空间更大，不会出现非对称布局带来的动力配平难题。机臂主体采用镂空减重设计，在保证结构抗弯强度的前提下，尽可能削减非受力区域的材料厚度，降低整机自重对动力冗余的消耗，机臂与中心机架的连接位置设计了快拆卡位结构，日常运输时可以快速拆卸机臂缩小收纳体积，出现炸机损坏时也能单独替换单个机臂，无需拆解整个中心舱段。中心机架的上层预留了标准的飞控安装位，安装孔位兼容主流开源飞控与商用飞控的固定尺寸，周边留出了足够的布线空间，电调信号线、电源线、GPS模块连接线都可以沿着机臂内部的走线槽排布，避免线材外露在飞行过程中被螺旋桨打到，也能减少线材晃动带来的气动干扰。

　　中心舱的上层设计了电池固定卡位，适配常规的锂聚合物电池安装，卡位带有防滑绑带固定槽，能避免飞行过程中电池移位导致整机重心偏移，电池位置处于整机重心的正上方区域，更换不同容量电池时，重心偏移量可以控制在极小范围内，无需重新大幅调整飞控的重心补偿参数。动力安装座位于每个机臂的末端，安装孔位适配主流的小型无刷电机，座体设计了定位台阶，电机安装时可以快速定位同轴度，无需反复调整位置就能保证电机输出轴与机臂平面垂直，避免电机倾斜带来的动力损耗与飞行抖动。螺旋桨采用两叶构型，桨叶的安装座带有快拆结构，日常更换桨叶时无需借助额外工具，直接卡扣锁定即可，相邻机臂的螺旋桨旋转方向相反，抵消自旋力矩的同时保证升力输出均匀。

　　从安装边界尺寸来看，整机对角电机轴距控制在小型飞行器的常规适配范围，机臂展开后整体外廓尺寸不会占用过大的收纳空间，螺旋桨旋转时的扫掠区域与中心机架、机臂之间预留了足够的安全间隙，即使飞行过程中出现小幅形变，也不会出现桨叶打机架的问题。机架底部预留了可选的载荷安装位，可以挂载小型摄像头、迷你传感器模块等作业配件，安装位的孔位采用通用标准间距，适配市面上多数小型航模配件的固定需求。整个结构的受力路径经过反复优化，飞行过程中产生的升力通过机臂均匀传递到中心机架，机臂与中心座的连接位置做了加强筋处理，应对急停、转向时的冲击载荷不会出现断裂风险，所有棱角位置都做了倒角处理，既避免组装时划伤操作人员，也能减少尖锐棱角带来的气动阻力。

　　在设计过程中，还充分考虑了不同配件的兼容性，没有做专属的定制化封闭结构，使用者可以根据自身的作业需求更换不同尺寸的螺旋桨、不同KV值的电机、不同容量的电池，只要整体重量在动力系统的负载阈值内，都能实现稳定的飞行效果。中心机架的下层预留了电调安装位，电调可以直接固定在机臂靠近中心座的位置，缩短电机与电调之间的接线长度，减少线路损耗，同时中心区域的空气流通空间也能帮助电调与电池在工作过程中散热，避免长时间飞行出现过热问题。起落部分采用极简的支脚结构，固定在机臂下方的安装位，支脚高度预留了足够的离地间隙，保证底部挂载的摄像头或者传感器不会在降落时接触地面，支脚采用韧性较好的结构设计，降落时的冲击可以通过微小形变吸收，不会把冲击力直接传递到中心机架的飞控与电池组件上，降低精密部件受冲击损坏的概率。
