台式黑色电烤箱外观结构三维数模

　　这套台式电烤箱三维数模围绕小型烘焙加热设备的外观与内部装配关系展开，整体采用方正紧凑的箱式布局，适合放在家庭厨房台面、小型烘焙工作室、便利店简餐区以及样品展示场景中。建模时没有把设备当成单纯的外壳摆件处理，而是从实际使用中的操作动线、热气流组织、门板开合、控制件布置和周边安装余量几个方面同步推敲。

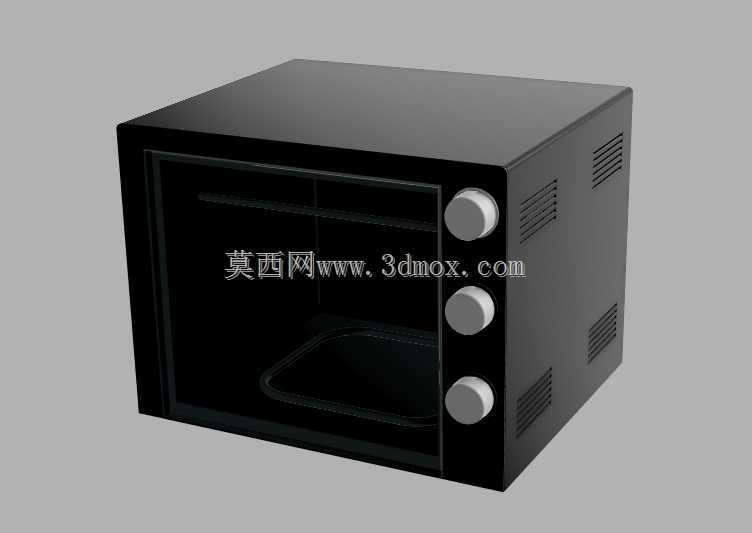

　　从外观看，整机主体为近似长方体的封闭箱体，正面大面积设置深色透明炉门，炉门占据正面主要区域，便于观察腔内食物状态。门体周边保留框边结构，可对应现实产品中的门框、耐热玻璃、门封条以及铰链安装位。右侧控制区竖向布置三个圆形旋钮，旋钮之间保持均匀间距，操作者站立在设备前方时，视线可同时覆盖炉腔和控制区，手部调节温度、功能与时间时不需要大幅度移动。旋钮采用突出圆柱造型，边缘与前面板之间留出手指抓握和旋转空间，避免旋钮过于贴紧面板造成操作干涉。

　　箱体侧面不是简单平面，而是在多个区域设置了长条状散热槽。散热槽分组分布在上部、中部和下部，对应内部发热元件、控制电路以及背部热风区域的热量排出需求。实际结构设计中，这些槽孔不能只按外观排列，还要兼顾进风与出风路径：冷空气通常从下部或背部低位进入，经过加热腔外侧与电器件周围后，从侧面或后部高位排出，减少热量在控制面板附近积聚。数模中将槽孔做成有规律的阵列，能够为后续钣金折弯、塑料侧板开孔或冲压工艺提供清晰参考。

　　炉腔内部按照小型烤箱的使用需求预留出矩形容纳空间，腔内可布置烤架、烤盘和接渣盘。模型中可以看到层架支撑的位置关系，烤架沿水平方向推入，前后保留取放间隙，两侧支撑条需要承担烤盘载荷并限制侧向窜动。底部区域对应烤盘或接渣盘放置位，边缘做遮挡与承托，防止碎屑直接落入加热元件区域。对于结构工程师而言，这部分尺寸直接决定可容纳的披萨盘、吐司片、鸡翅烤盘等常见食物器具规格，因此内腔宽、深、高之间的比例不能只追求外形小巧，还要保证餐具放入后与上下加热管保持安全距离。

　　背部与侧板的边界在数模中保持完整包络，设备放置时后侧不能完全贴墙，需要留出散热和电源线弯曲空间。若将该设备嵌入橱柜或布置在商用展示架中，左右两侧也应保留通风间隙，尤其不能遮挡侧面槽孔。底部四角需要对应脚垫或支撑脚位置，使箱体离开台面一定高度，既减少台面受热影响，也能让底部空气流通。前面板旋钮区域与炉门之间的高度关系经过视觉平衡处理，控制件集中在右侧，符合多数台式厨电的操作习惯，也便于电路板、旋钮轴和线束在内部右侧集中布置。

　　设计思路上，外形以直线条为主，边角通过小范围过渡降低尖锐感，黑色外观能够突出玻璃门和金属旋钮的对比。箱体顶面保持平整，可在非工作状态下承受轻微置物，但工程化时仍需考虑顶面温升，不宜把耐热要求较低的物品长期放置。炉门的透明区域不仅承担观察功能，也要在模型中体现门体厚度，因为真实产品会使用钢化玻璃并配合门框密封，门体关闭后需要与腔体前沿形成贴合，减少热量外泄。门板铰链通常位于下方，开门时绕下侧轴线旋转，门前需要预留足够的开门半径和取放烤盘的操作距离。

　　从装配角度看，该数模把外壳、炉门、旋钮、侧部散热孔、内腔和层架位置统一在同一坐标系下，便于检查外部轮廓与内部腔体之间的壁厚关系。钣金外壳或塑料外罩在拆分时，可依据可见分件线规划左右侧板、顶板、后板和前面控制板的连接方式；内部保温层、加热管、温控器、定时器和线束虽然在外观模型中未完全细化，但它们的占用空间可由箱体包络和控制区位置反推。对于做厨电方案展示、结构布局评审、厨房场景布置或者教学建模的人来说，这种模型能够直观表达台式烤箱的尺寸边界、操作界面和热管理外观特征，也能作为后续深化工程图纸、爆炸装配和渲染展示的基础。
