压铸模具用接触式连接耦合机构结构

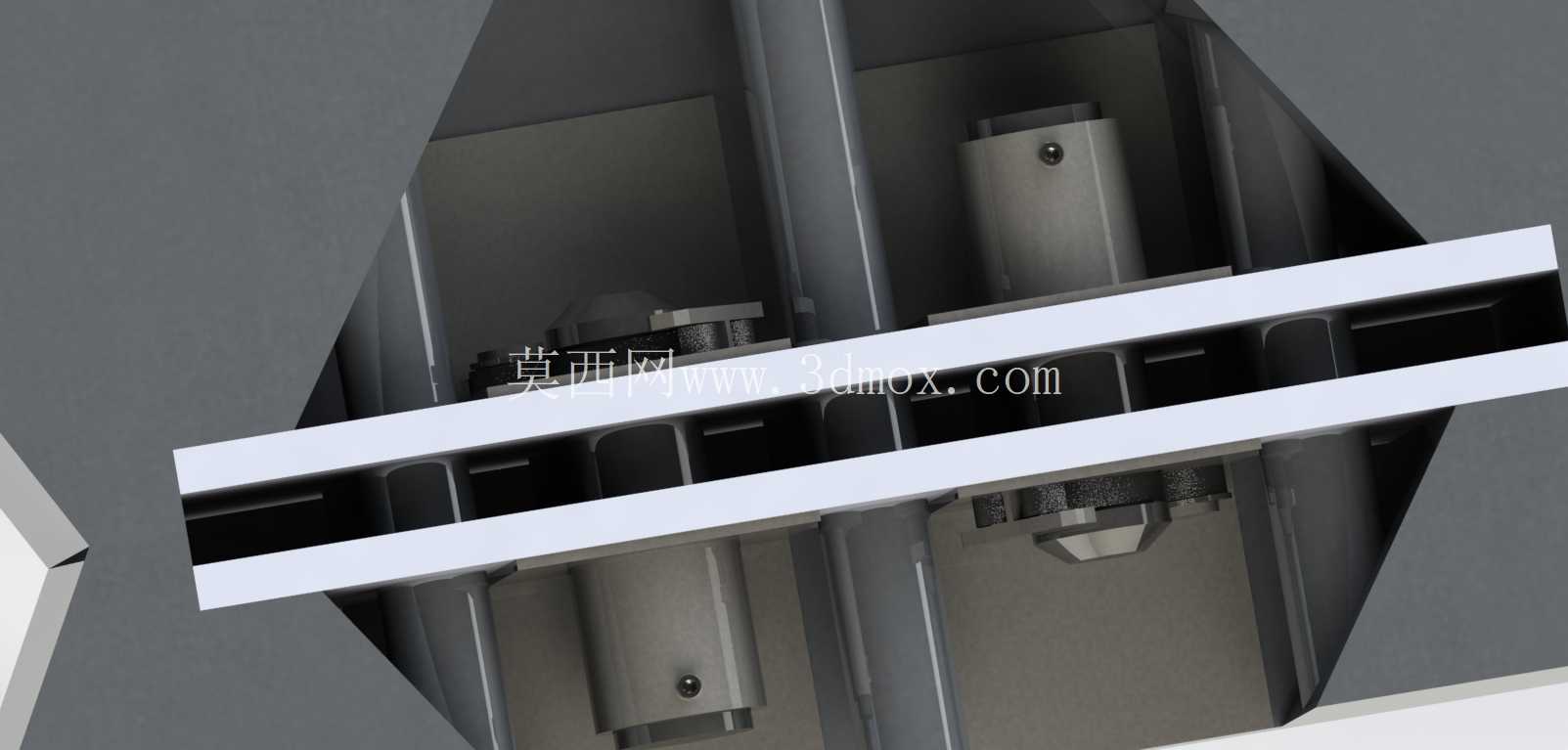

　　这套接触连接耦合结构，主要应用在大中型压铸模具的模架对接、抽芯组件联动以及顶出系统的动力传递环节，在汽车结构件压铸件、通讯壳体压铸件的量产模具中应用十分普遍。实际生产场景里，压铸生产的工况十分苛刻，合模时需要承受数百吨的锁模力，金属液充型时还有瞬时的高温高压冲击，普通的刚性硬连接结构在反复开合模的交变载荷下，很容易出现连接面压溃、定位偏移的问题，轻则导致压铸件飞边超差、尺寸偏移，重则会拉伤模芯、损坏抽芯滑块，造成长时间的停线维修。

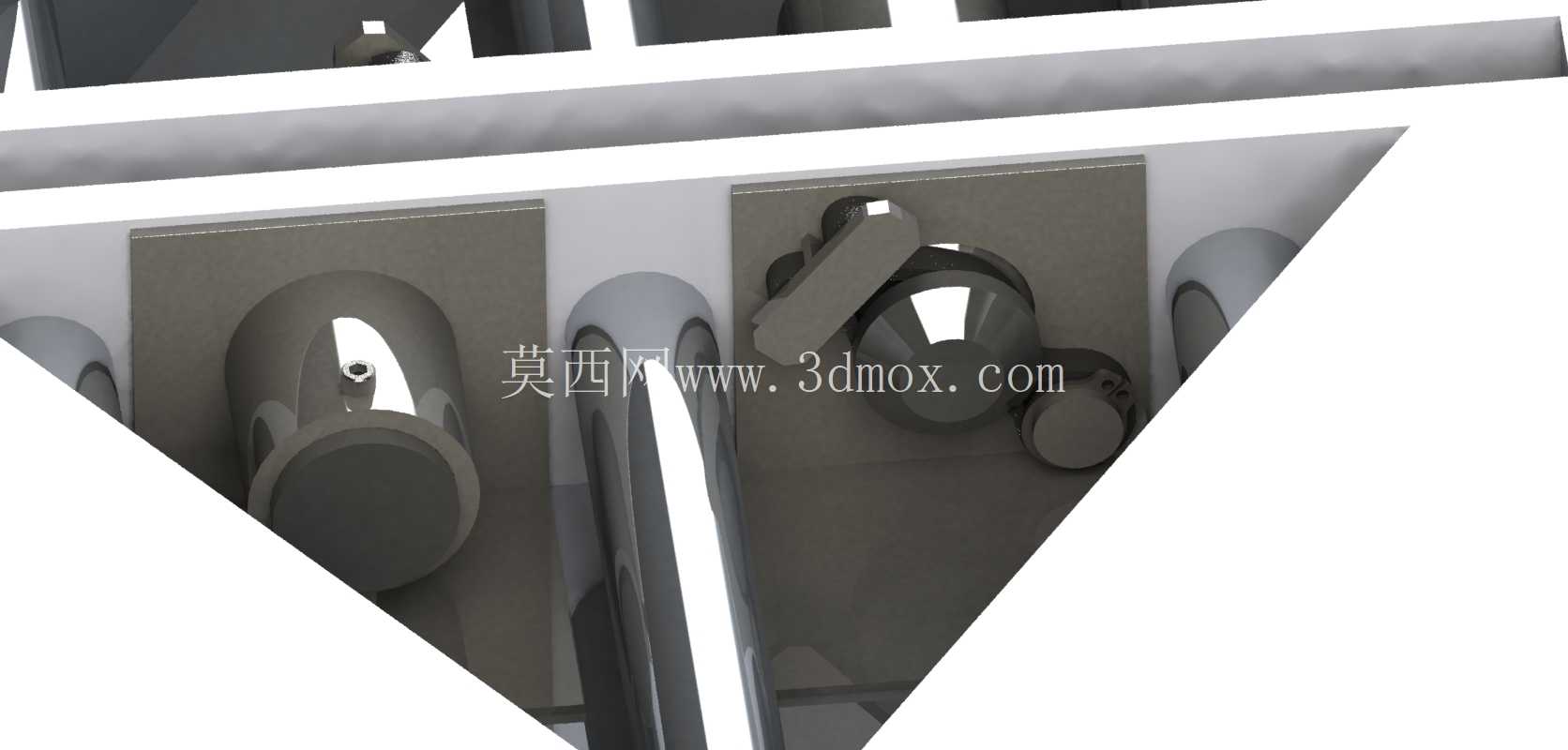

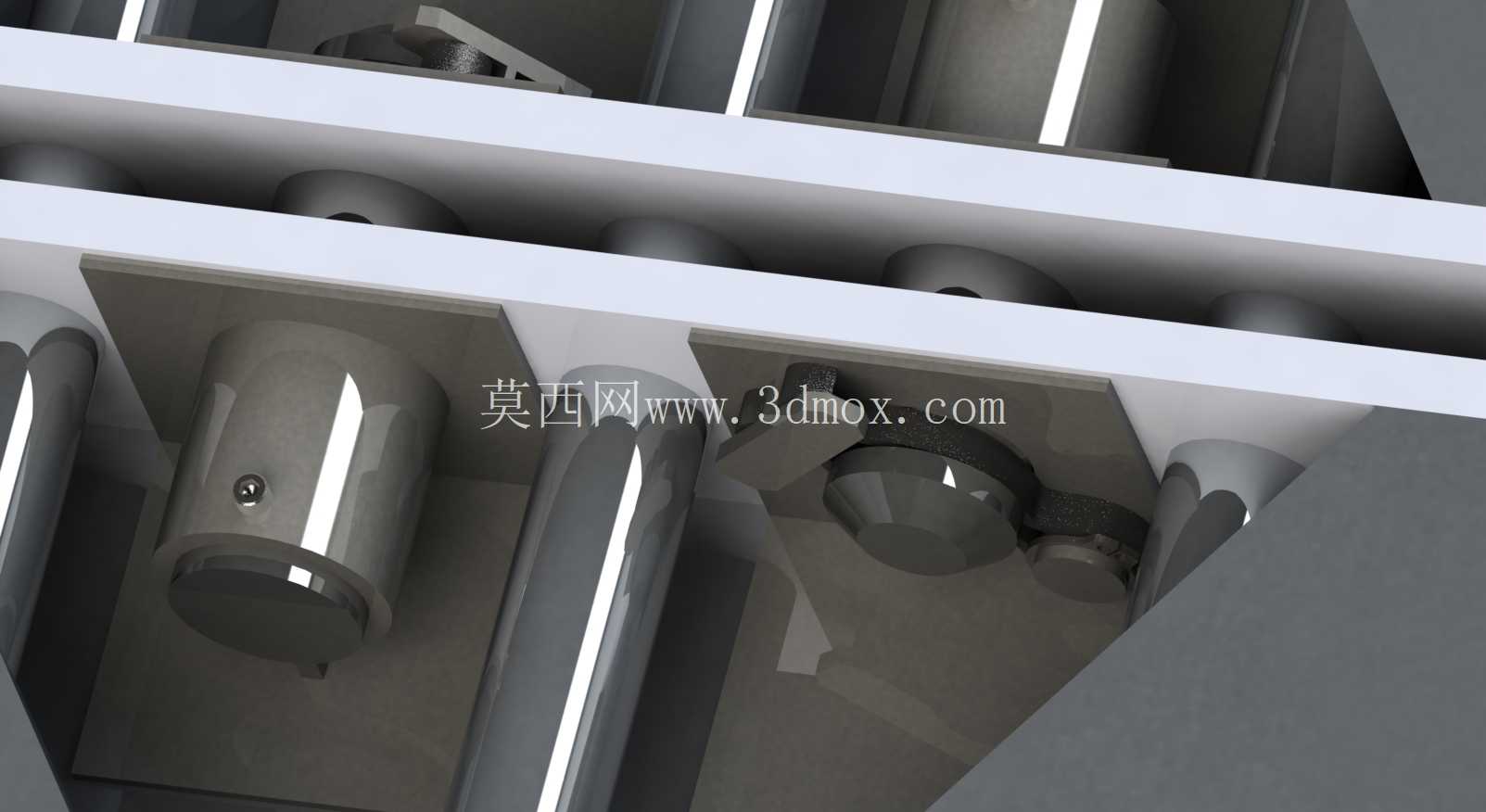

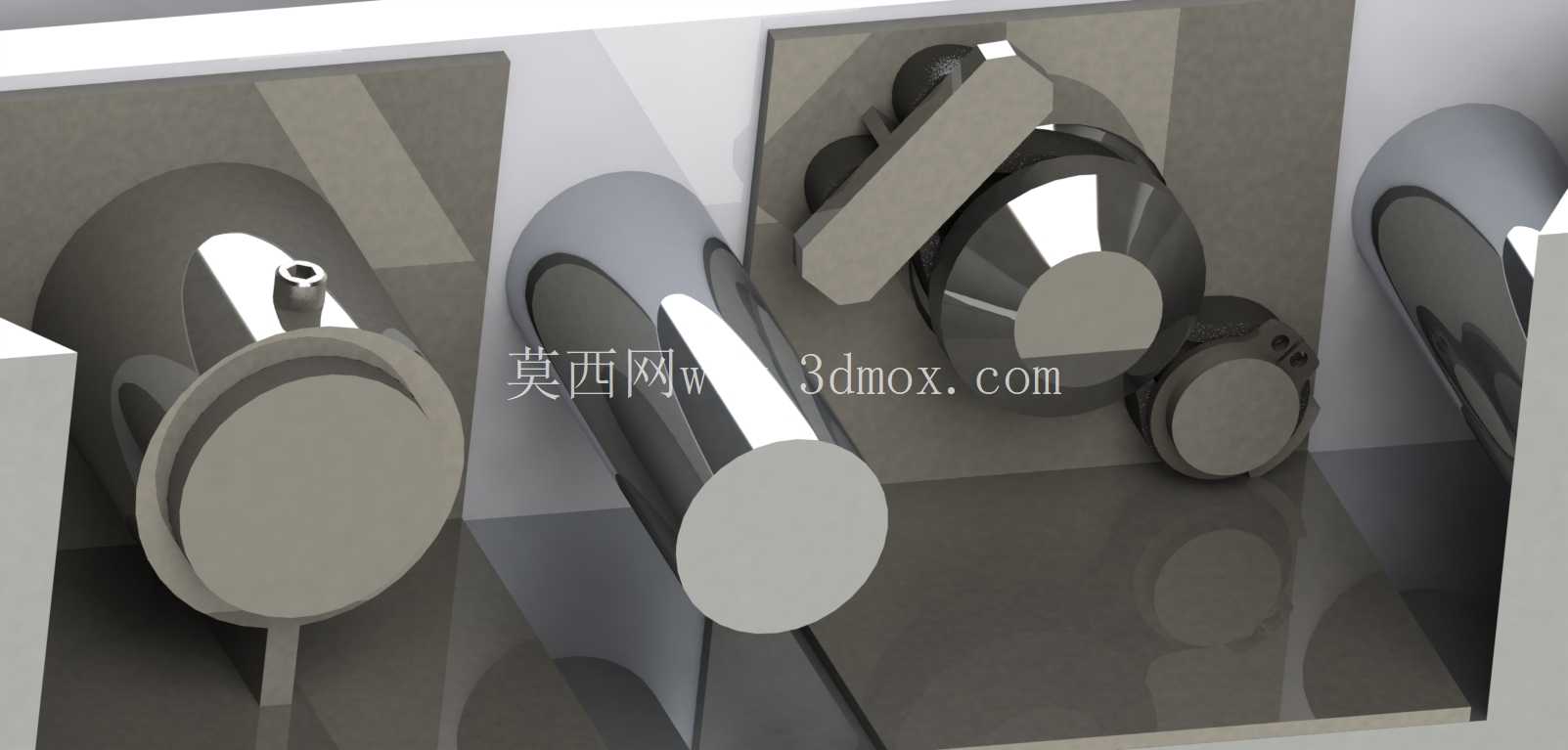

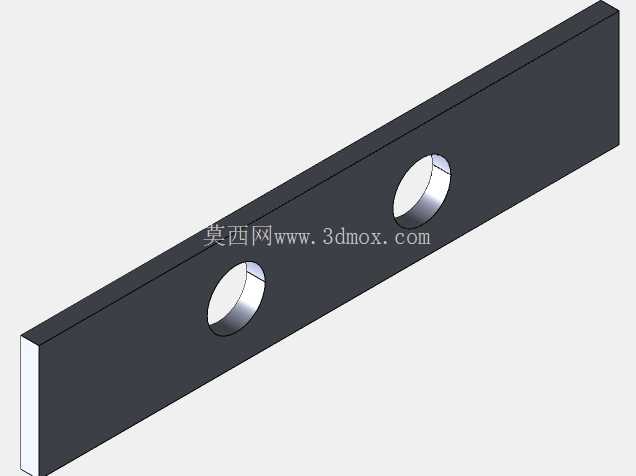

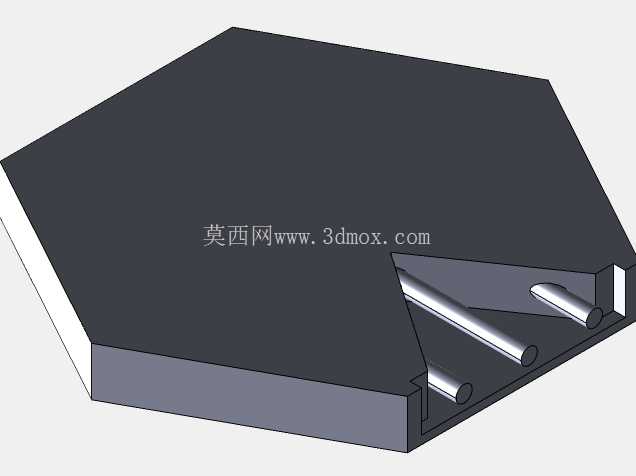

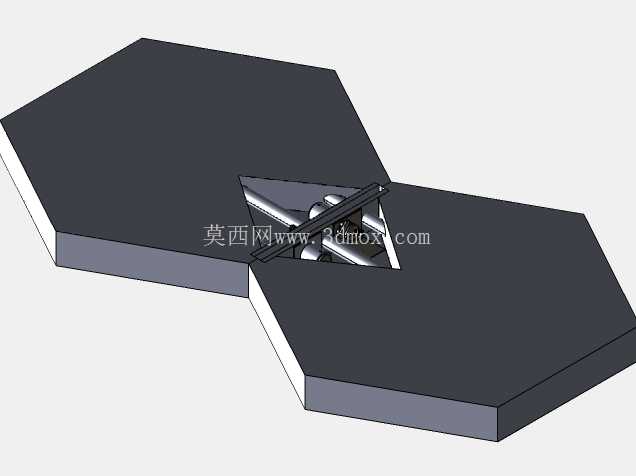

　　这套耦合结构在设计时，首先考虑的就是接触面对位的自适应补偿能力，不同于传统的销钉定位硬对接，其接触端采用了带自位调整的柱面接触设计，当上下模或者相邻组件因为加工误差、热膨胀出现微小错位时，接触头可以在安装座内做小幅度的角度偏转，保证两个对接面始终保持完整的面接触，不会出现局部应力集中导致的零件崩损。从安装边界来看，这套结构的主体安装座采用方形法兰式固定结构，四个安装孔的位置适配标准模架的200mm间距孔系，不需要对模架做额外的非标加工就能直接装配，整体安装高度控制在120mm以内，不会和模具上的冷却水路、油缸安装位产生空间干涉，适配锁模力500吨到1600吨区间的压铸模架。

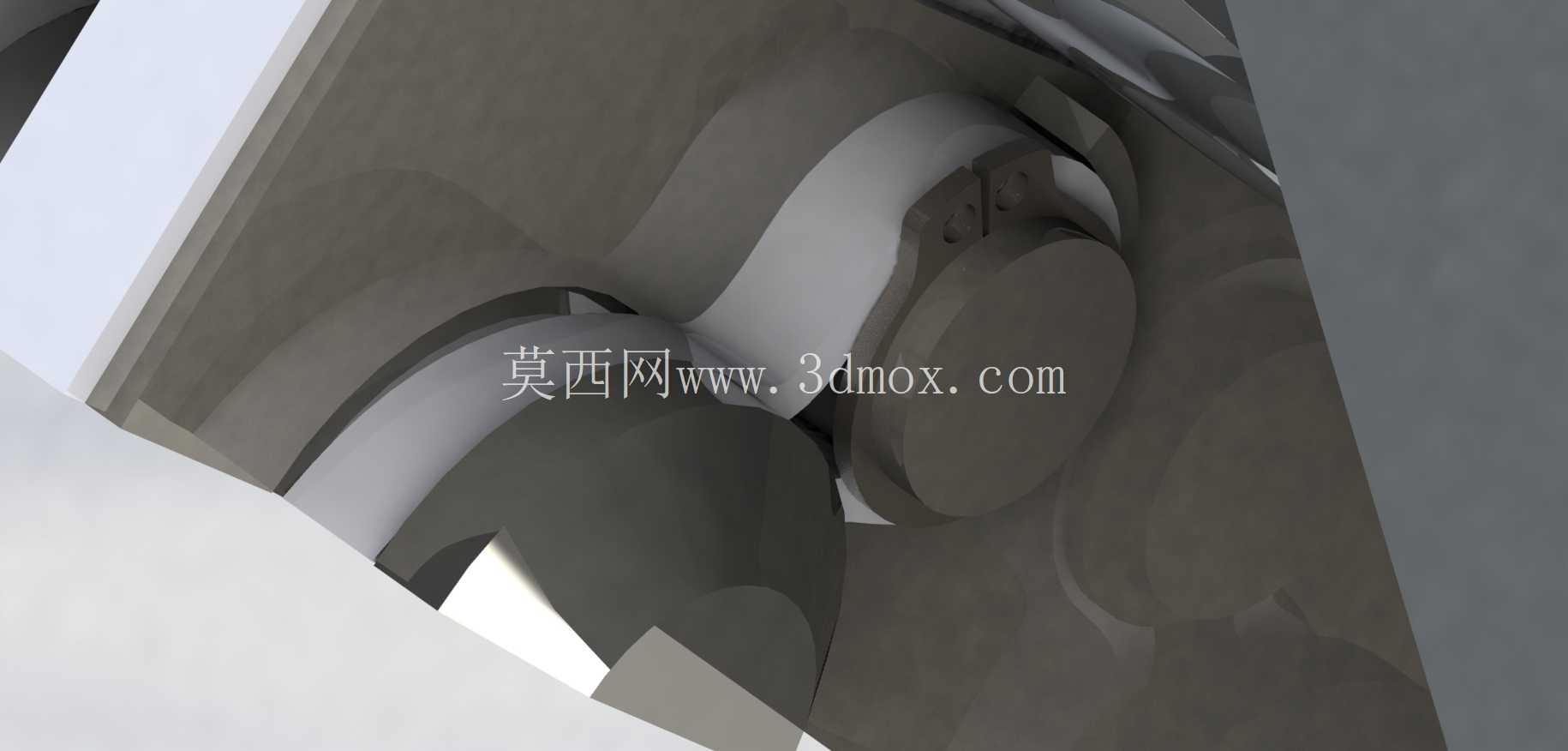

　　功能特性上，这套接触连接机构除了承担定位对接的作用，还能在合模到位时传递锁模的预紧力，接触头的端面做了硬化处理，表面硬度达到HRC58以上，能承受反复的冲击载荷而不出现塑性变形，连接部位的间隙控制在0.02mm以内，完全满足压铸生产时的模腔对位精度要求，避免因为对接间隙过大导致的铝液窜入飞边。设计过程中，还特意考虑了高温工况下的热膨胀补偿，接触柱和安装座之间预留了合理的膨胀间隙，在模具持续生产升温到200多度的工作温度时，不会因为零件热胀出现卡滞、抱死的问题，保证开合模动作顺畅。

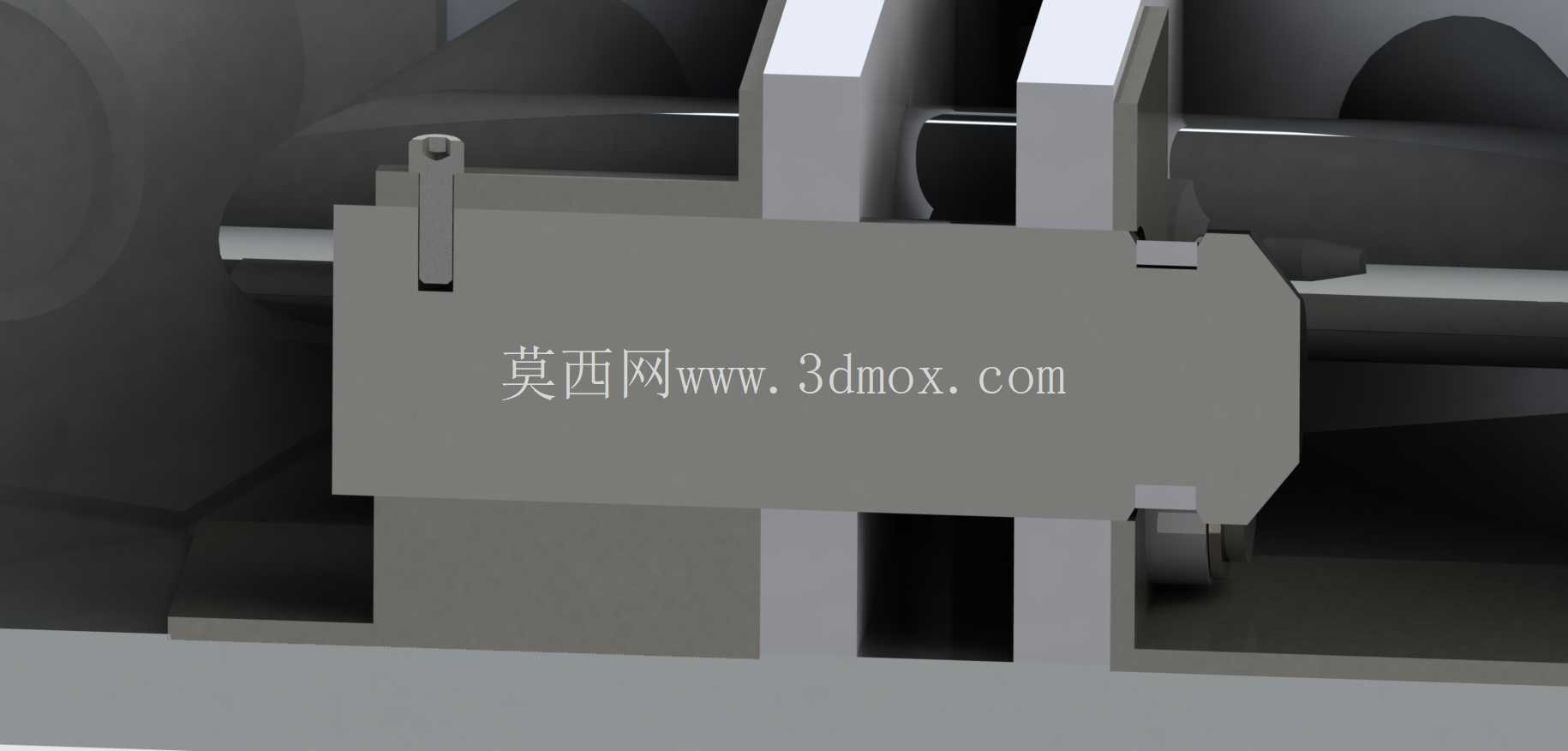

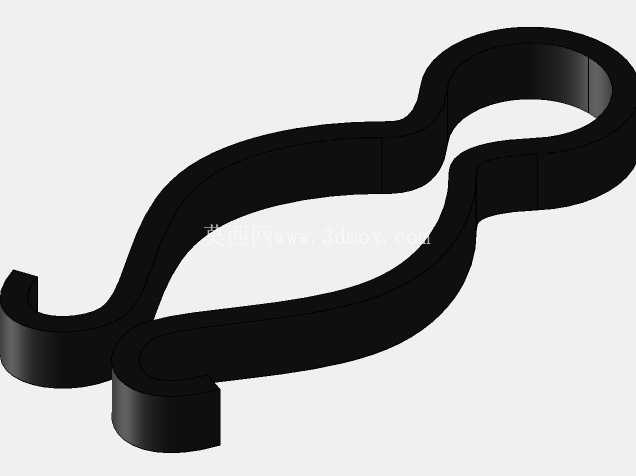

　　实际装配时，这套结构不需要复杂的专用工装，只要将固定座通过内六角螺丝锁紧在模架对应的安装面上，调整接触头的初始伸出量，保证合模时接触端面能完全贴合即可，后期维护也十分方便，接触头属于易损件，出现磨损后只需要单独更换接触头组件，不需要拆卸整个固定座，能大幅减少模具维护的停机时间。在抽芯滑块的联动场景中，这套接触连接结构还能起到行程限位的作用，当抽芯油缸带动滑块前进到位时，接触头刚好和滑块上的定位挡块完全贴合，既能保证抽芯位置的重复精度，又能缓冲滑块到位时的刚性撞击，延长滑块和导轨的使用寿命。不同于市面上常见的圆柱销定位结构，这套耦合结构的接触面积更大，单位面积承受的压应力更小，在大批量连续生产的工况下，零件的使用寿命能提升三倍以上，有效降低模具的备件成本和维护频次。结构内部还设计了防尘密封槽，可以加装耐高温的氟橡胶密封圈，避免压铸生产过程中产生的铝屑、脱模剂残渣进入连接结构的活动间隙，导致活动部件卡滞，进一步提升结构在恶劣生产环境下的可靠性。
