带安全防护机架的铸造工位压装作业设备

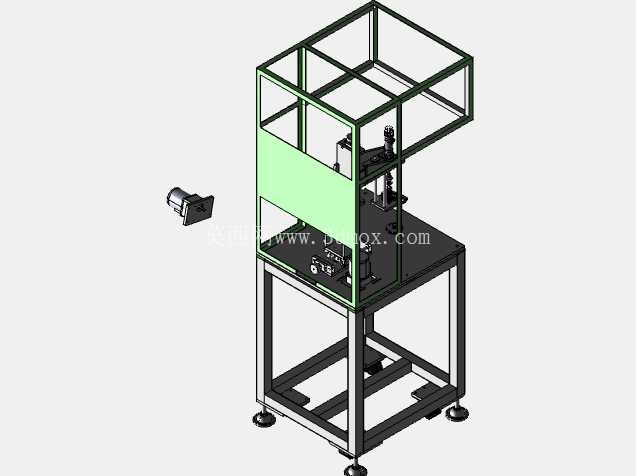

　　这套设备的三维结构设计，核心围绕铸造后工序的小件压装作业场景展开，在中小型铸造车间的后处理工段，这类设备通常布置在铸件清整工位与检测工位之间，承担铸件嵌件压入、销钉铆合、局部整形的工序任务，区别于大型压铸机旁的重型压装设备，该机型主打小吨位、小行程的精密压装作业，适配重量在5kg以内的小型压铸件、砂铸件的二次装配工序。从结构布局来看，设备采用分层式设计逻辑，底部为方管焊接的承力机架，机架底部配置可调脚杯，可适应车间地面不平整的安装环境，单脚杯的调节行程预留了25mm，安装时不需要额外做地基预埋，直接放置在硬化车间地面即可完成调平，机架底部的框架预留了电气元件、气动三联件的安装空间，走线全部采用内部线槽布置，避免车间作业时金属切屑、打磨粉尘堆积在线缆表面造成老化加速。

　　中部为作业台面，采用20mm厚的钢板加工而成，台面的T型槽预留间距为100mm，可根据不同的铸件工装快速更换夹具，不需要重新打孔攻丝，台面的有效作业区域控制在400mm*300mm范围内，刚好适配单人操作的作业半径，操作员站立时的手部操作高度设置在920mm，符合多数车间操作人员的作业人机工程要求，长时间作业不会产生过度的肢体疲劳。上部的防护框架采用工业铝型材搭建，三面嵌入透明亚克力防护板，正面预留作业开口，开口处配置安全光栅的安装位，当设备处于压合作业行程时，一旦有肢体伸入作业区域，设备会立即触发急停，避免压伤风险，防护框架的顶部预留了排风接口，可对接车间的集中除尘系统，将压装过程中产生的少量金属碎屑、残留型砂粉尘抽走，保持作业区域的空气清洁。

　　设备的压装执行单元采用立式布置，压头的同轴度公差控制在0.02mm以内，行程设置为150mm，可适配不同高度的铸件工装，压头的连接端采用快换结构，更换不同规格的压头只需要松开紧定螺钉即可完成，不需要拆解整个执行模组，大幅缩短换型时间。在设计过程中，特意将设备的整体外轮廓控制在长700mm、宽600mm、高1800mm的范围内，这个尺寸边界可以让设备轻松通过车间的标准通道门，也可以直接放置在标准的工作台旁，不需要占用过大的车间面积，对于产能灵活调整的中小铸造车间来说，这类紧凑型设备可以根据产线变动快速移位，重新布置工位时不需要做大规模的管线改造。

　　设备的侧边预留了控制按钮的安装位，采用双手启动的按钮布局，必须双手同时按下两个启动按钮设备才会执行压合行程，从硬件逻辑上避免单手操作带来的安全隐患，按钮盒的安装角度设置为30度倾斜，操作员按压时不需要过度抬臂。从结构强度校核来看，底部焊接机架的方管壁厚选择3mm，在满负载1吨压装力的工况下，机架的最大变形量控制在0.05mm以内，不会因为长期受力产生结构形变导致压装精度下降，铝型材防护框架和底部焊接机架之间采用螺栓连接，不需要焊接固定，后期如果需要调整防护高度，只需要更换对应长度的铝型材即可，维护改造成本极低。在实际的车间应用中，这类设备还可以根据工艺需求增加位移传感器、压力传感器，实现压装过程的力位移曲线监控，对压装不合格的铸件自动判定，当前的结构设计已经预留了传感器的安装位置和走线空间，后续升级不需要对主体结构做改动。设备的所有外露金属件都做了喷塑处理，避免车间内的潮湿空气、脱模剂残留造成表面锈蚀，亚克力防护板采用5mm厚的防静电阻燃材质，即使长期接触打磨产生的静电也不会吸附粉尘，日常清理只需要用干布擦拭即可。
