航空用U型镂空结构轴承支撑构件

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1178178
  • 航空用U型镂空结构轴承支撑构件
  • 航空用U型镂空结构轴承支撑构件
  • 航空用U型镂空结构轴承支撑构件
  • 航空用U型镂空结构轴承支撑构件
  • 航空用U型镂空结构轴承支撑构件
  • 航空用U型镂空结构轴承支撑构件
  • 航空用U型镂空结构轴承支撑构件
  • 航空用U型镂空结构轴承支撑构件

在航空机载设备、小型通航飞机操纵系统的传动链路里,这类U型结构的轴承支撑件,承担着转轴定位、载荷传递的核心作用,区别于常规工业设备用的厚重轴承座,航空场景下的支撑构件对重量控制有严苛要求,每减少一克无效重量,都能为整机载荷分配、燃油效率带来正向收益。

从实际使用场景来看,这类支架多安装在机身内部操纵拉杆与舵面转轴的衔接位置,一端通过平面安装面的螺栓孔与机身承力框固定,另一端的带孔耳片位置嵌入深沟球轴承或关节轴承,供操纵转轴穿过,将舵面往复摆动产生的径向载荷、小幅轴向冲击均匀传递到机身结构上,避免转轴出现挠度变形,保证操纵动作的传递精度,不会出现卡滞、虚位问题。

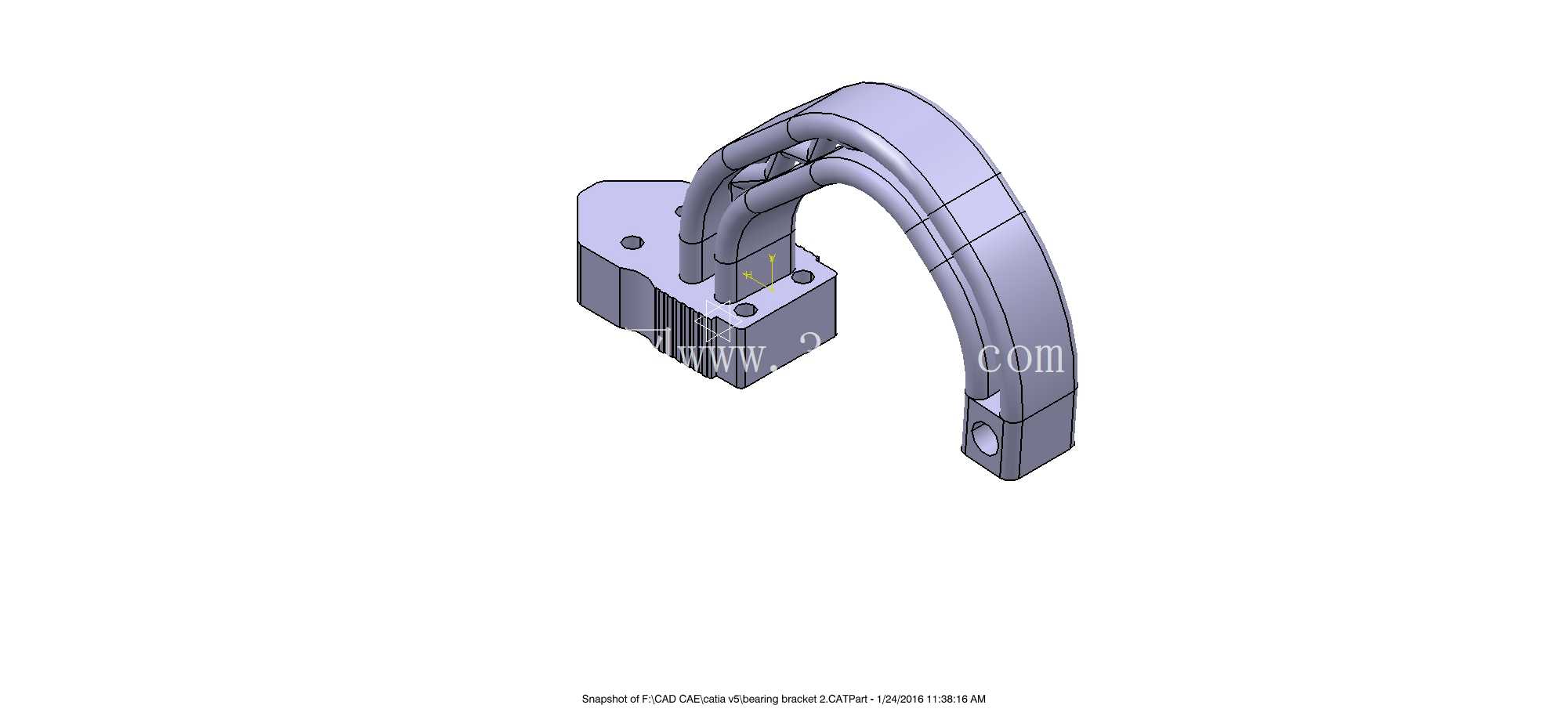

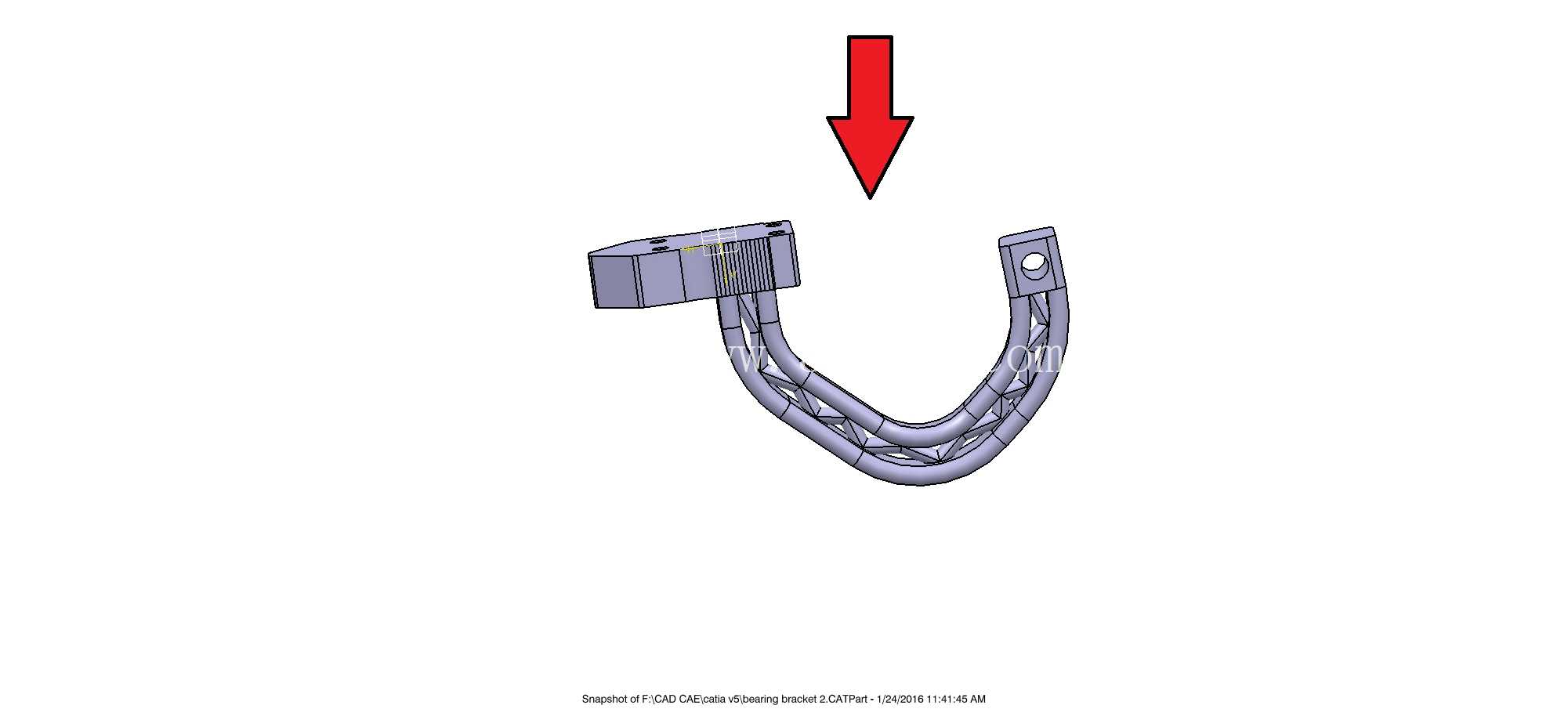

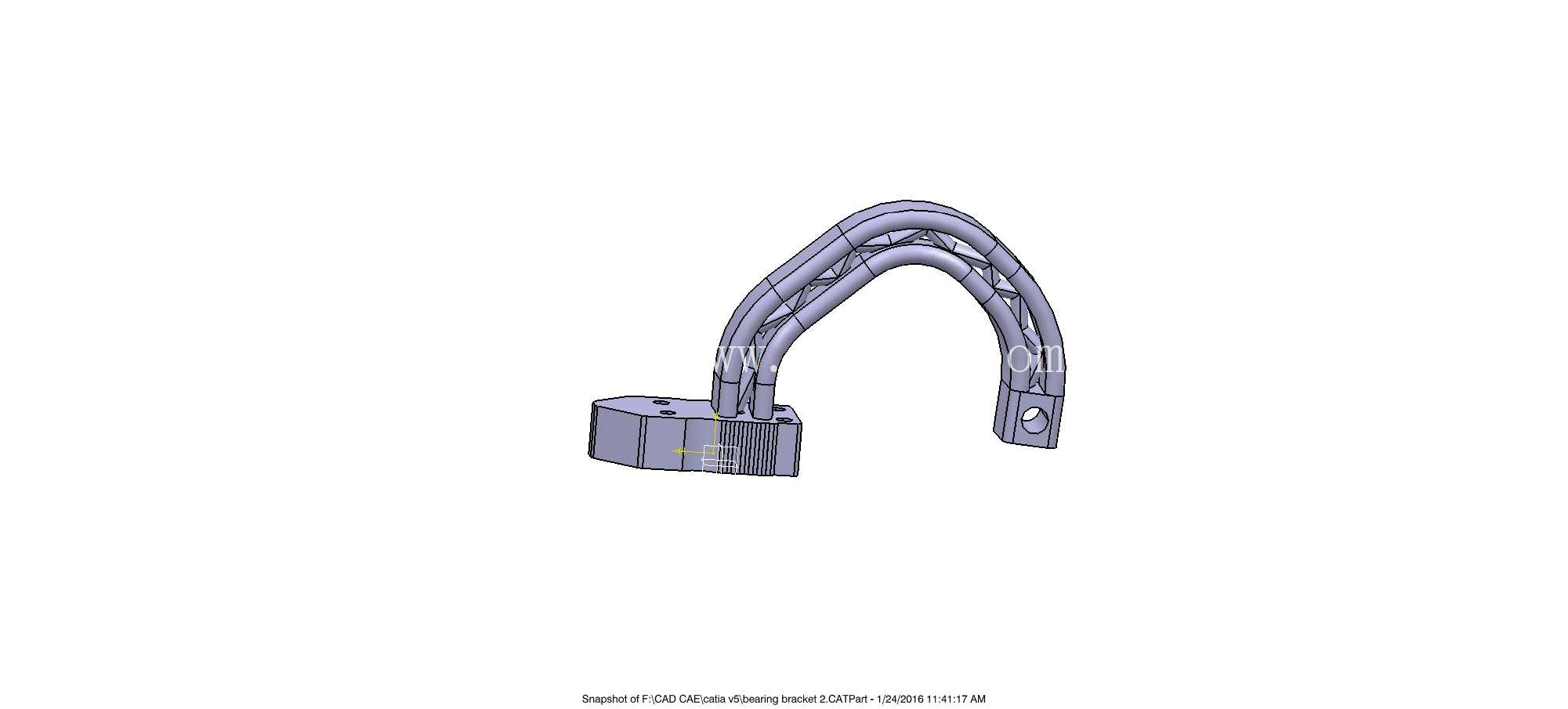

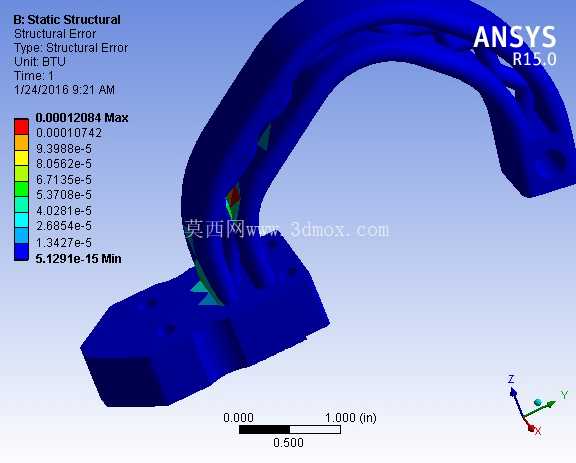

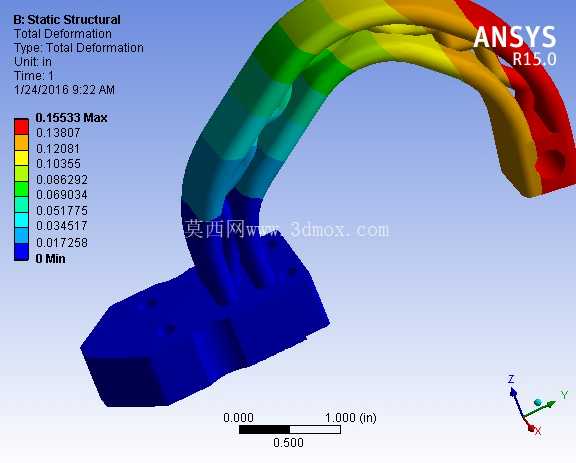

设计阶段首先要平衡的就是刚度与重量的矛盾,常规实心铸造的轴承支架虽然刚度充足,但冗余材料过多,完全不符合航空部件的轻量化要求,因此主体采用U型弯臂结构,顺着载荷传递的路径布置主体受力筋,弯臂内部做镂空网格设计,网格筋的厚度根据有限元受力分析结果做差异化调整:靠近安装平面的位置载荷集中,筋条厚度适当增加,网格密度更高;靠近耳片轴承位的位置主要承受径向载荷,筋条沿载荷方向呈放射状布置,既保证弯臂在承受交变载荷时不会出现应力集中导致的疲劳断裂,又能最大程度去除非受力区域的多余材料,相比同载荷等级的实心支架重量降低近40%。

安装边界的设计上,上端的安装平面加工有两个定位销孔与三个螺栓过孔,安装时先通过定位销与机身承力框的定位孔配合完成初定位,再穿入螺栓打至规定力矩,能保证安装位置的重复定位精度控制在0.02mm以内,避免装配偏差导致轴承内外圈出现偏载,缩短轴承使用寿命。下端的轴承安装耳片孔内预留有轴承卡簧槽,轴承压入后通过孔用卡簧完成轴向定位,耳片侧面设计有润滑油注油通道,日常维护时可以直接从外部注油嘴加注润滑脂,无需拆解支架就能完成轴承润滑保养,适配航空设备定检维护的操作需求。

结构细节处理上,弯臂与安装平面、耳片的衔接位置全部做圆角过渡,避免直角位置出现应力集中,所有铸造面后续做喷丸强化处理,提升构件的抗疲劳强度,能够承受操纵系统高频往复动作产生的交变载荷,在-40℃到120℃的工作温度区间内,结构形变量控制在0.05mm以内,不会因温度变化导致轴承位同轴度偏差,影响转轴转动顺畅度。

不同于地面设备用的轴承支架,这类航空用支撑构件在设计时还需要考虑振动工况下的防松性能,安装平面加工有细密的网状防滑纹,螺栓拧紧后能增大结合面摩擦力,避免飞机飞行过程中持续振动导致螺栓松动,同时整个构件做阳极氧化表面处理,提升抗腐蚀能力,适应高空中高湿度、温差大的复杂工作环境,长期使用不会出现锈蚀剥落问题,保障传动链路的可靠性。
