带法兰安装位的三轴铣削金属衬套结构

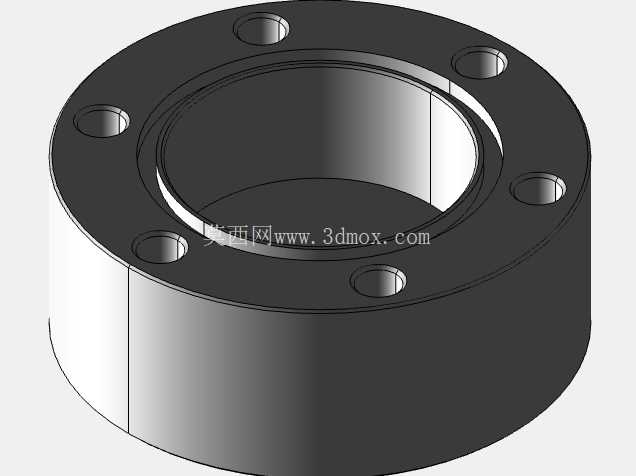

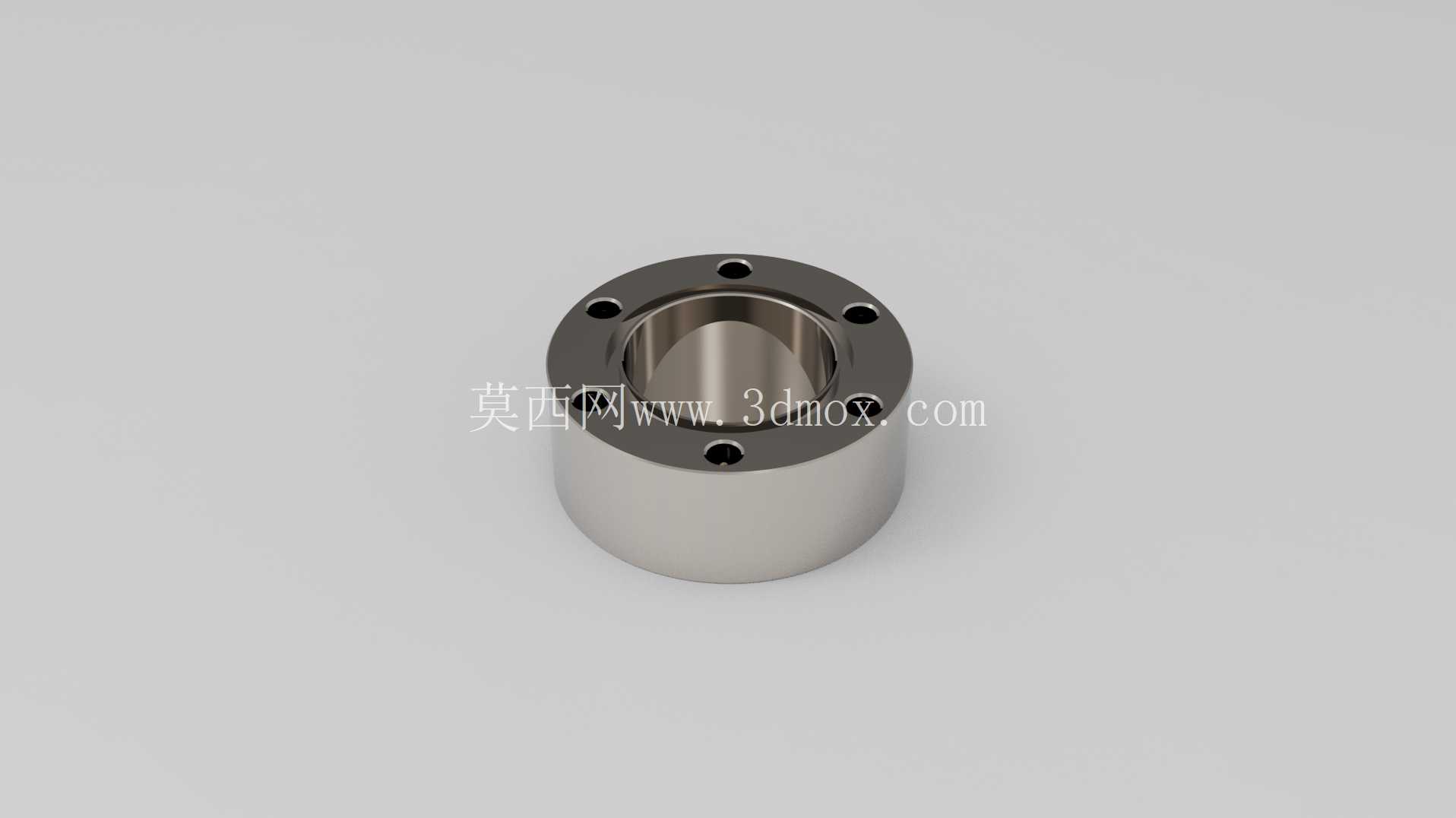

这类带法兰安装结构的轴套类零件，在中小载荷的传动定位场景中应用十分广泛，常见于自动化输送线的辊筒端部定位、小型工装夹具的旋转轴支撑、非标设备的导向轴衬位等工况，核心作用是为旋转或往复运动的轴件提供径向支撑，同时通过端面法兰完成轴向定位，避免轴系运行过程中出现窜动偏移。从结构设计逻辑来看，零件主体采用等外径的圆柱筒体结构，内壁为光滑通孔，加工时需严格控制内孔的圆柱度与表面粗糙度，保证与适配轴件的配合间隙处于合理区间，既不能间隙过大导致轴件运行晃动，也不能间隙过小造成装配卡滞、运行磨损加剧。上端的法兰盘与筒体为一体化加工结构，法兰端面上均匀分布6个安装通孔，孔位采用圆周等分排布，安装时可通过内六角螺栓穿过通孔将零件固定在设备安装基板上，这种等分孔位的设计可以保证螺栓锁紧时受力均匀，避免法兰面因局部受力过大出现变形，同时也能抵消轴件运行时传递到法兰面的周向扭矩，防止零件在长期运行后出现松动偏转。

从安装边界来看，筒体部分的外径需与设备安装板上的预制定位孔采用过渡配合，装配时筒体可直接嵌入定位孔内完成初步径向定位，再通过法兰端面贴合安装板表面完成轴向限位，这种嵌入式装配加法兰锁紧的结构，相比无定位台的直筒衬套，安装同轴度更容易保证，也能降低装配时的找正难度。法兰盘的厚度经过针对性设计，既保证足够的结构强度承受螺栓锁紧力与轴向载荷，又不会过度占用设备的轴向安装空间，适合安装空间紧凑的非标设备场景。零件的所有锐边都做了微小倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或适配零件，另一方面也能在轴件穿入内孔时起到导向作用，降低装配难度。

在实际加工层面，这类零件适合采用三轴铣床完成全工序加工，原材料可选用常规的45号钢或不锈钢棒料，先通过车削完成筒体外形、内孔以及法兰端面的粗加工，再转移到三轴铣床上完成法兰面安装孔的钻削与孔口倒角，最后通过磨削工序保证内孔与法兰端面的形位公差要求。设计时需重点关注内孔轴线与法兰端面的垂直度公差，若垂直度超差，会导致轴件安装后出现偏斜，运行时产生额外的径向载荷，加速零件与轴件的磨损，严重时甚至会出现轴件卡滞的故障。同时法兰面上的安装孔位置度也需严格控制，保证孔位与设备安装板上的螺纹孔完全对正，避免装配时出现螺栓别劲的情况，影响锁紧可靠性。

从工况适配性来看，这类一体式法兰衬套相比分体式的衬套加定位片结构，零件数量更少，装配工序更简单，也不存在分体零件装配带来的累积误差，整体结构刚性更好，能够承受一定的径向冲击载荷，在中等转速、中等载荷的工况下无需额外加装润滑结构也能稳定运行，若应用在转速较高、载荷较大的场景，可在内孔壁加工油槽，填充润滑脂降低摩擦系数，进一步延长零件的使用寿命。在设备维护层面，这类零件属于易损支撑件，当内孔磨损到配合间隙超差时，只需拆卸法兰上的固定螺栓即可快速更换，无需对周边其他结构进行拆解，能够大幅降低设备的停机维护时间，十分适合在需要定期更换易损件的量产设备上使用。
