概念验证型小型飞翼布局飞行器结构设计

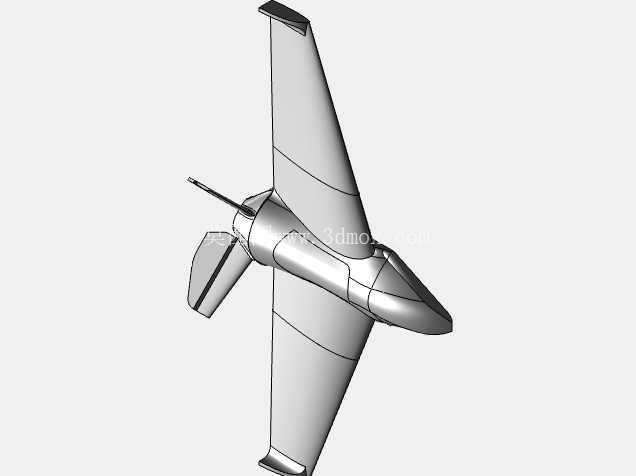

　　这款飞翼布局的概念飞行器，在前期方案验证阶段可承担低速气动特性测试任务，适配高校航空航天专业的教学演示场景，也能作为小型民用无人机研发阶段的缩比验证载体，用于验证无垂尾布局的航向稳定性控制逻辑，相比常规布局飞行器，飞翼构型的浸润面积更小，亚音速飞行阶段的升阻比优势明显，能在同等动力配置下获得更长的留空时间。从结构设计逻辑来看，整机采用翼身融合的一体化构型，没有传统飞机的独立机身与机翼分段，整个机体既是产生升力的翼面，也是容纳动力系统、飞控模块、能源组件的承载结构，这种设计能大幅减少结构连接件的数量，降低整机装配复杂度，同时减少机身与机翼衔接处的气动干扰阻力。

　　机体尾部布置的小型推进式动力舱，将动力单元后置在机体中轴线末端，能避免螺旋桨气流对前方翼面的干扰，同时让整机重心更容易配平在气动焦点附近，降低飞控系统的配平压力。尾撑末端的小型端板结构，替代了传统垂尾的航向稳定作用，在不增加过多雷达反射截面积的前提下，提供足够的航向阻尼，避免无垂尾布局容易出现的荷兰滚问题。两侧机翼采用大后掠角的梯形翼设计，翼尖做了切尖处理，能延缓翼尖涡流的产生，降低诱导阻力，同时机翼的相对厚度从翼根到翼尖逐步递减，翼根区域保留足够的结构高度用于布置承力梁，翼尖区域做薄处理优化气动效率。

　　从安装边界来看，整机的翼展与机身长度比例控制在1.2:1左右，整体轮廓紧凑，翼身融合段的最大厚度位于弦长30%位置，这个区域的内部空间足够放置常规的小型锂电池、飞控板与信号接收模块，不需要额外突出的设备舱破坏气动外形。机体前部的棱线型机头设计，除了优化前向的气动减阻效果，也能在高速飞行时引导气流平顺流过翼面上表面，避免气流过早分离。在实际应用场景中，这类构型的验证机可以用于测试新型飞控算法的控制效率，也能作为小型航拍无人机的备选构型，相比常规多旋翼无人机，固定翼飞翼构型的飞行速度更快，覆盖作业范围更广，适合大面积的地形测绘、农林巡检类任务。

　　结构设计阶段，整个机体的曲面都采用G2连续的顺滑过渡，没有突兀的折线与突出结构，既降低了飞行过程中的气动噪声，也能减少3D打印制作时的支撑结构用量，降低原型机的制作成本。机翼后缘预留了操纵面的安装位置，可根据测试需求安装升降副翼，通过两侧操纵面的差动与同向偏转，同时实现俯仰与滚转方向的姿态控制，不需要额外设置水平尾翼，进一步简化了机体结构。动力安装位的接口采用标准化设计，可适配不同规格的小型外转子无刷电机，方便测试不同动力配置下的飞行性能，机体底部预留了任务载荷的安装接口，可根据作业需求挂载小型摄像头、气体检测传感器等设备，接口位置经过重心配平计算，挂载载荷后不会出现明显的重心偏移，不需要额外调整配重。在结构强度设计上，翼根区域的承力结构采用加厚的曲面壳体设计，能承受飞行过程中的最大弯矩，机翼前缘做了局部加厚处理，能应对低空飞行时可能遇到的轻微碰撞，避免小剐蹭就导致机体结构损坏。整个机体的外形没有复杂的倒扣结构，在进行模具开发时，能采用简单的分模方式，适合小批量的复材制作或者注塑生产，降低量产阶段的制造成本。
