模块化三通道小型遥控滑翔飞行器结构

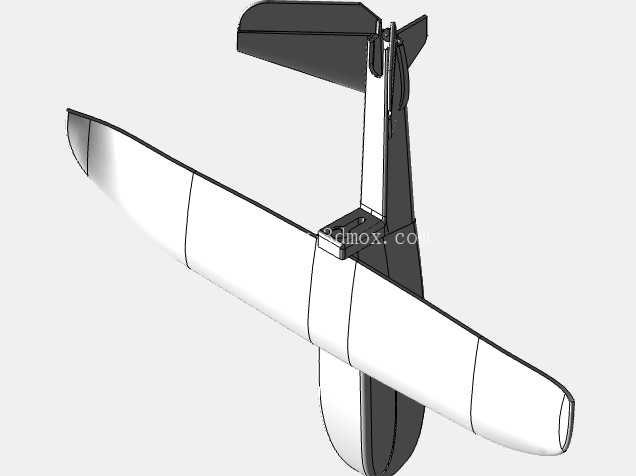

　　机身主体采用柔性耐磨的轻质材料制作，既能够吸收日常起降、轻微碰撞时的冲击能量，避免硬着陆时机身结构断裂，也能控制整机重量在合理区间，配合大翼展的滑翔机翼获得优秀的低速滑翔性能，降低飞行时的动力消耗，延长续航时间。机翼部分可选用两种方案实现，一种是采用轻质泡沫材料切割成型，加工门槛极低，仅需简单修型即可获得符合气动要求的翼型，适合入门爱好者快速制作；另一种可采用轻质柔性材料3D打印制作翼肋框架，内部嵌入竹子或碳纤维材质的翼梁承担弯曲载荷，兼顾结构强度与轻量化需求，机翼采用分段式设计，外段可拆，进一步缩小收纳体积。这款小型固定翼遥控飞行器采用高置上单翼搭配常规尾翼的气动布局，整体围绕轻量化、易制作、模块化组装的核心思路完成结构设计，适配个人爱好者自制、小型航空科普教学、户外休闲飞行等场景，也可作为微型航拍、近距环境探查的低成本载具平台使用。从结构拆分逻辑来看，整机分为机身主体、机翼组件、尾翼组件、动力安装座四个独立模块，各模块之间采用快拆式插接结构，无需复杂粘接即可完成组装，既方便日常携带时拆分收纳，也能在单个部件出现损坏时单独更换，降低制作与维护成本。

　　尾翼组件包含垂直安定面、水平安定面与对应的操纵面，垂直尾翼采用高置设计，避开机翼下洗气流的干扰，提升航向稳定性，水平尾翼设置在机身尾部，与机翼保持足够的力臂长度，保证俯仰操纵的灵敏度与舵效，操纵面与控制面之间采用简易的铰接结构，配合轻量化的操纵连杆即可完成舵面偏转控制，整体传动结构简单可靠，故障率极低。动力系统采用背置式安装方案，动力单元固定在机身背部的独立安装塔座上，这种布局一方面可以避免螺旋桨在起降过程中触碰地面造成损坏，降低对起降场地平整度的要求，在草地、平整土路等非硬化场地也能完成起降操作；另一方面背置动力的拉力线与整机重心匹配合理，配合拉力角的微调可以抵消动力输出时产生的力矩，避免大油门飞行时出现姿态偏移。动力单元适配常用的小型无刷电机，搭配两格锂聚合物电池供电，能够提供足够的推力完成起飞、爬升等动作，巡航阶段可降低油门输出，依托机翼的升力进行滑翔飞行，进一步降低能耗。整机重心设计在平均气动弦长的三分之一位置，这个重心区间能够保证飞行器具备良好的静稳定性，即使操纵者短暂打杆失误，飞行器也能自主恢复平稳飞行状态，降低入门操纵者的操作门槛。尾翼的展长、面积参数经过匹配设计，能够在全飞行速度区间内提供足够的安定力矩，避免低速飞行时出现尾翼失速导致的姿态失控。

　　从安装边界来看，整机所有部件的接口都做了公差适配设计，无论是3D打印制作还是手工切割泡沫部件，都能在常规加工精度下完成顺利装配，不需要额外的修配工作；机身内部预留了足够的设备安装空间，可容纳遥控接收机、舵机、电池、电调等必要的电子设备，电池安装位置预留了调整空间，可根据实际设备重量前后移动电池位置，灵活调整整机重心到设计区间，不需要额外增加配重。起落部分采用简易的机身底部滑触设计，没有额外的突出起落架结构，进一步降低飞行时的空气阻力，同时减少了起落架损坏的概率，着陆时依靠机身底部的耐磨材料接触地面，配合柔性机身的缓冲作用，即可吸收着陆时的冲击能量。

　　整机的操纵逻辑为三通道控制，分别对应副翼、升降舵、油门三个操纵量，既保留了固定翼飞行器的基础操纵乐趣，也不会因为通道过多提升入门操纵的难度，适合航模入门爱好者练习基础飞行操纵技能，也可作为航空科普教学的实操载体，让学习者直观理解固定翼飞行器的气动原理、重心匹配、操纵逻辑等核心知识点。在结构细节设计上，所有的棱角位置都做了圆弧过渡处理，既能够降低飞行时的空气阻力，也能避免尖锐边角在组装、飞行过程中造成划伤，提升使用安全性；机翼与机身的连接位置做了定位结构，组装时不需要反复调整机翼安装角，即可保证机翼与机身的相对角度符合设计要求，避免安装角度偏差导致的飞行姿态异常。
