正交传动锥齿轮组装配结构设计

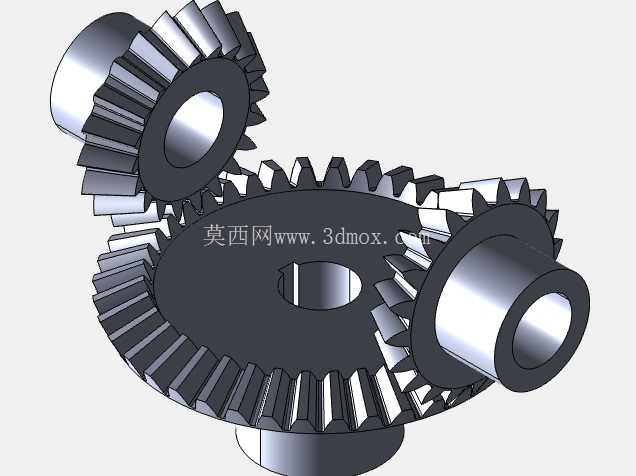

　　从结构细节来看，大锥齿轮采用带轮毂的一体式结构，轮毂内孔预留了轴系安装的配合面，可直接与动力输入或输出轴做键连接固定，轮毂的轴向伸出长度经过匹配计算，既保证了与轴配合的接触长度满足扭矩传递的压强要求，又不会超出安装边界造成相邻部件的干涉。小锥齿轮同样带集成式轮毂，整体尺寸与大齿轮形成固定的传动比匹配，啮合过程中齿面的接触轨迹沿齿长方向合理分布，能保证额定扭矩下的传动平稳性，降低传动过程中的冲击与噪音。做这类锥齿轮装配的三维设计时，首先要确定的是安装距参数，两个齿轮的轴向安装位置直接决定了齿侧间隙的大小，间隙过小会导致运转卡滞、齿面润滑膜无法形成，加剧磨损；间隙过大则会导致传动回程误差超标，正反转切换时出现明显冲击。这套锥齿轮装配结构，核心服务于两相交轴呈90度布局的动力换向传输场景，在各类需要垂直变向传递扭矩的工业设备中都有广泛适配空间，比如小型输送线的转角动力接驳、轻工设备的进给机构换向、农用机械的分动单元、机床附件的传动链路里，都能见到这类锥齿轮组的实际应用。不同于平行轴传动的圆柱齿轮，锥齿轮的啮合面呈锥形分布，设计时首先要敲定的是两轴的交角基准，这套结构严格按照90度正交传动的参数做约束，装配完成后两齿轮的节锥顶点完全重合，从根源上避免啮合偏载带来的齿面磨损加剧问题。

　　这套装配体在约束时完全按照实际装配逻辑添加配合，先固定大齿轮的基准轴位置，再根据节锥相切的关系定位小齿轮的轴线，保证两轴线空间垂直且交于节锥公共顶点，后续添加齿面的接触约束验证啮合状态，避免出现齿顶干涉、根切部位蹭碰的问题。从安装边界来看，大齿轮的最大外径、轮毂的轴向伸出长度、小齿轮的轴向安装尺寸都做了明确的尺寸约束，设计选型时可以直接根据预留的安装空间判断适配性，不需要再额外做装配间隙校核。齿形部分采用标准渐开线锥齿形，齿向的收缩比符合通用传动件的设计规范，能适配常规的润滑方式，不管是脂润滑还是低速工况下的油浴润滑都能满足使用要求。

　　实际应用中，这类锥齿轮组通常布置在设备的转角传动位，比如包装设备的横封纵封动力切换工位、小型木工机械的进给传动单元、自动化设备的顶升旋转机构动力输入端，依靠90度换向的特性，把沿设备长度方向布置的电机动力，转换为垂直方向或者横向的输出动力，大幅压缩设备的整体布局空间，不需要额外增加皮带轮、链轮等中间换向机构，提升传动链路的整体效率。设计过程中还需要考虑安装基准的统一性，两个齿轮的安装轴承位基准要与齿轮的节锥基准保持同轴，否则装配后会出现齿面单边接触的问题，长期运转会导致局部齿面过载崩齿。

　　这套装配模型把所有配合关系都做了完全约束，没有冗余的自由度，能直接用于后续的工程图生成、运动仿真验证，也可以导入到整体设备的装配体中做干涉检查，不需要重新调整配合关系。另外，齿轮的齿根部位做了标准的圆角过渡，避免应力集中导致的轮齿断裂，轮毂与齿盘的连接部位也做了合理的壁厚过渡，保证零件在加工、热处理过程中不会因为壁厚不均出现变形。在实际选型替换时，只需要匹配对应的传动比、安装距、轴孔直径参数，就可以直接套用这套装配结构，不需要重新做啮合关系的校核，能大幅缩短结构设计阶段的周期，减少重复建模的工作量。对于做非标设备设计的工程师来说，这类标准化的锥齿轮装配结构，可以直接作为通用传动单元调用，在需要垂直换向传动的工位直接适配，只需要根据实际传递的扭矩大小调整模数、齿宽参数即可，不需要从零开始做锥齿轮的啮合计算与装配约束，有效提升设计效率。
