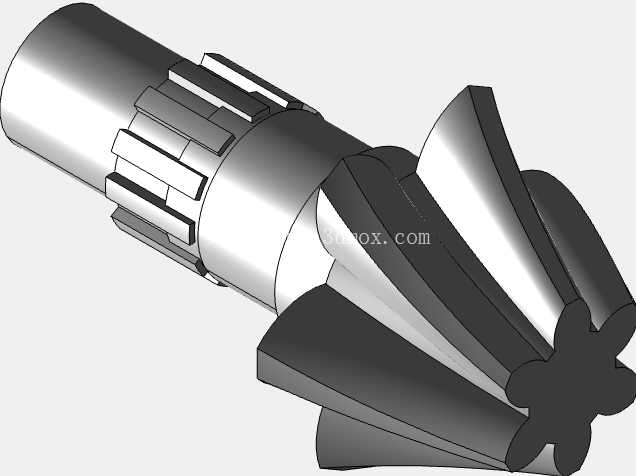

在重型工程机械、矿山输送设备、大型农机的动力传递链路里,这类带集成花键轴的斜齿锥齿轮是改变传动方向同时承载大扭矩的核心部件,不同于直齿锥齿轮仅能在低速场景使用的局限,斜齿的齿向设计让轮齿啮合过程是渐进式接触,从齿端局部接触逐步扩展到全齿面啮合,不会出现直齿啮合瞬间的刚性冲击,哪怕是在设备启停、负载突变的工况下,也能保持传动的平稳性,有效降低运行过程中的振动与噪音。从结构设计逻辑来看,齿轮与传动轴采用一体化结构而非分体装配,是为了规避键连接带来的应力集中问题,花键段的多齿均匀承载特性,能让轴与配套传动毂的接触应力分散到每一个花键齿上,相比单键连接能承受更大的交变扭矩,也不会出现长期重载下键槽滚键、连接松动的故障。
齿部的螺旋角设计经过匹配计算,要兼顾轴向力与重合度的平衡,螺旋角过大会导致支撑轴承承受的轴向载荷飙升,缩短轴承使用寿命,螺旋角过小则无法发挥斜齿啮合重合度高、传动平稳的优势,设计时需要结合配套轴承的额定轴向载荷、传动系统的额定输入扭矩做反复校核,确保在额定负载下轮齿接触强度、弯曲强度都留有足够的安全裕度。轴段的直径设计是从安装边界倒推的,首先要满足穿过设备箱体轴承座的尺寸要求,轴肩的高度要匹配轴承内圈的定位尺寸,既不能过高导致轴承拆卸困难,也不能过低无法实现轴向定位,花键段的长度要匹配配套滑动齿轮或者连接毂的滑移行程,端部做倒角处理方便装配时的导入,避免装配过程中刮伤配合面。实际应用场景中,这类零件常出现在需要轴线垂直相交传递动力的位置,比如工程机械的行走驱动桥差速输入端、农用收割机的割台传动箱、重型输送线的转角传动单元,在这些场景里,设备往往需要在满负载状态下长时间连续运行,甚至会频繁遇到负载冲击,这就要求齿轮的齿面有足够的硬度抵抗磨损,芯部有足够的韧性抵抗冲击载荷,对应的建模过程中,齿根的过渡圆角是不能忽略的细节,很多新手建模时会直接做直角过渡,这会导致齿根处应力集中系数陡增,实际运行中很容易在齿根位置出现疲劳断裂,合理的齿根圆角半径能分散齿根处的弯曲应力,大幅提升轮齿的抗疲劳寿命。
另外,锥齿轮的安装距是装配时的核心尺寸,建模时需要严格标注安装基准面到锥顶的距离,这个尺寸直接影响一对锥齿轮的啮合接触区位置,如果安装距偏差过大,会导致轮齿仅在边缘接触,局部应力过载,短时间内就会出现齿面点蚀、崩齿的故障。轴上的挡圈槽、密封件安装位的尺寸也要和标准件匹配,密封槽的深度、宽度公差直接影响油封的密封效果,过紧会导致油封磨损过快出现漏油,过松则会密封失效出现润滑油渗漏。花键的齿形采用渐开线设计,相比矩形花键有更好的对中性,齿根强度更高,也方便加工时的滚齿成型,建模时需要注意花键的变位系数选择,避免花键配合时出现齿侧间隙过大或者装配卡滞的问题。
从传动特性来说,斜齿锥齿轮因为啮合重合度高,在相同模数、齿数的情况下,能传递的扭矩比直齿锥齿轮高30%左右,同时运行噪音更低,适合在中高速重载的传动场景使用,不过因为啮合时会产生轴向分力,所以在配套轴承选型时必须选用能承受双向轴向载荷的圆锥滚子轴承或者角接触轴承,并且在装配时要调整好轴承预紧间隙,抵消轴向力带来的轴系窜动,保证齿轮啮合位置的稳定。在做三维建模的时候,齿面的曲面生成需要严格按照齿廓方程来做,不能用近似曲面代替,否则生成的模型在做啮合干涉检查、有限元应力分析的时候会出现结果偏差,无法给后续的加工、装配提供准确的参考,尤其是锥齿轮的球面渐开线齿面,需要准确控制分锥角、齿顶高系数、顶隙系数这些参数,确保和配对齿轮的参数完全匹配,否则加工出来的零件无法正常啮合。轴段的同轴度公差、齿部的径向跳动公差在建模时也要通过基准特征体现出来,给后续的工艺编制、加工检测提供明确的基准,避免加工过程中出现基准不统一导致的形位公差超差。这类零件的失效形式大多是齿面磨损、齿根疲劳断裂、花键磨损,所以在设计阶段就要通过合理的结构设计降低这些失效风险,比如在齿端做倒角避免啮合时的边缘接触,轴的变径位置做过渡圆角降低应力集中,花键表面做硬化处理提升耐磨性能,这些细节在三维模型里都需要准确体现,才能让模型真正具备工程参考价值,而不是仅做外观展示。
