三耳式带中心通孔铸造安装基座结构

项目分类:铸造模 发布时间:2026-06-05 ID:1178374
  • 三耳式带中心通孔铸造安装基座结构

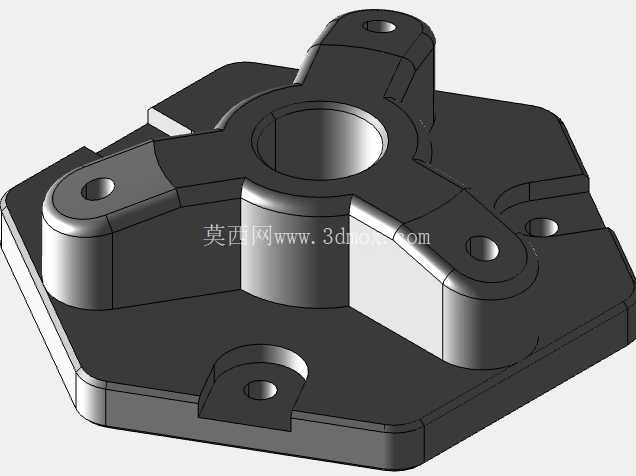

  这类三耳式带中心通孔的安装基座,多应用在中小型传动设备、气动液压元件的安装固定场景中,作为动力输出端与执行端之间的衔接承载部件,日常在轻工生产线的工位夹具、小型输送线的动力转接位、自动化设备的立柱支撑端都能见到同结构的铸件身影。从结构功能来看,中心的通孔是核心功能位,主要用于穿过传动轴、输送管路或者定位芯轴,孔壁的厚度经过受力核算,能够承受径向的载荷冲击,同时中心凸台高出基座平面的设计,一方面是为了增加孔的轴向配合长度,提升穿入部件的同轴度稳定性,另一方面也能让安装面的贴合更加紧密,避免平面加工误差导致的配合间隙。

  三个向外延伸的安装耳呈120度均匀分布,每个耳片上都预制了沉头安装孔,这种三耳布局相比四方形安装座,在同等受力强度下能减少材料占用,同时三个固定点的设计具备自定位特性,安装时不需要反复调整对角平衡,只要三个孔位对齐锁紧,就能保证基座的安装水平度,不会出现四点安装常见的过定位翘边问题。基座的底部是近似六边形的平整底座,底座边缘做了圆角过渡,避免铸造应力集中导致的边角开裂,底座的厚度根据承载等级设计,能够将上部的载荷均匀分散到安装平面上,不会因为局部压强过大导致安装面变形。设计这类铸件的时候,首先要明确中心通孔的配合公差,根据穿过部件的类型选择间隙配合或者过渡配合,凸台的高度要匹配配合件的轴向定位尺寸,避免出现轴向窜动的空间。

  安装耳的位置要避开中心孔的受力传递路径,耳片与中心凸台之间做了圆弧过渡筋,既能够提升耳片的抗弯折强度,也能优化铸造时的金属液流动路径,减少冷隔、缩孔的缺陷出现。安装孔的沉头深度要匹配常用内六角螺栓的头部尺寸,保证螺栓锁紧后头部不高出耳片平面,避免和周边部件产生运动干涉。从安装边界来看,这类基座的最大外缘由三个耳片的最外端决定,设计安装位的时候要预留出螺栓扳手的操作空间,中心凸台的高度决定了上部配合件的最低安装高度,底座的六边形轮廓可以适配圆形或者方形的安装工位,不需要额外做适配转接板。

  实际应用中,这类基座常用来固定小型轴承座、气动旋转接头、低速传动轴的支撑端,三个安装点的设计也方便在设备维护的时候快速拆装,不需要拆卸周边相邻的部件就能完成基座的更换。铸件的壁厚整体保持均匀,避免厚薄差异过大导致的铸造冷却变形,所有的外角都做了倒钝处理,既避免安装时划伤操作人员,也能减少搬运过程中的磕碰掉边问题。中心孔的端面和底座的安装面有严格的平行度要求,设计时会在工艺上预留加工余量,通过一次装夹完成两个面的精加工,保证穿入的轴类部件和安装平面保持垂直,减少运转过程中的偏磨问题。耳片上的安装孔位置度公差控制在合理范围,既保证安装时能顺利对齐螺栓孔,也不会因为孔位偏差导致安装后产生内应力,长期使用下出现基座断裂的问题。
