航天发射用ULA支撑连接构件

在航天运载火箭的箭体结构装配环节，这类支撑连接构件承担着箭上设备与主承力结构之间的载荷传递功能，是保障箭体内部设备安装稳定性的关键结构件。从实际应用场景来看，该构件需要同时适配箭体内部的紧凑安装空间，承受发射阶段的轴向过载、横向振动以及飞行过程中的温度交变载荷，因此结构设计上需要兼顾强度冗余与轻量化要求。

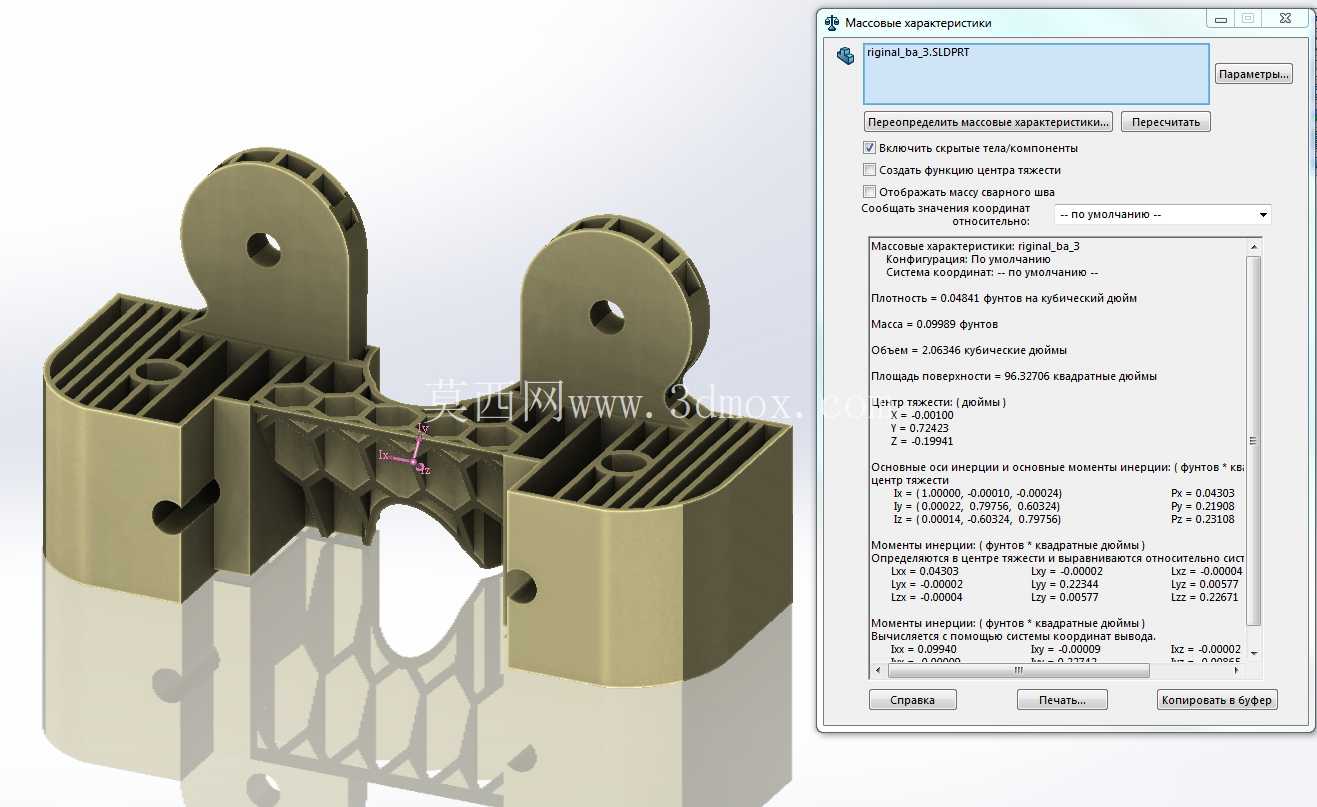

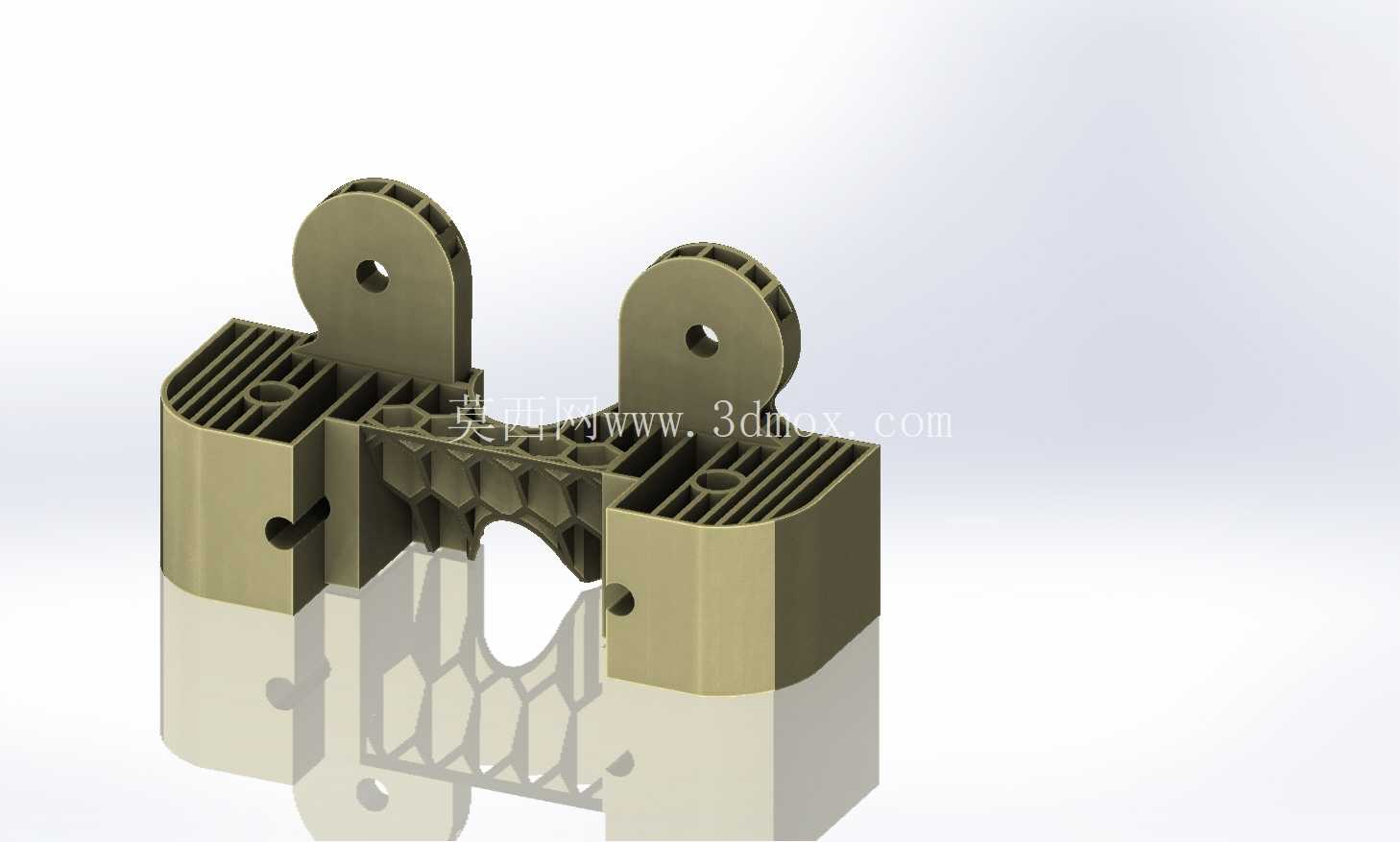

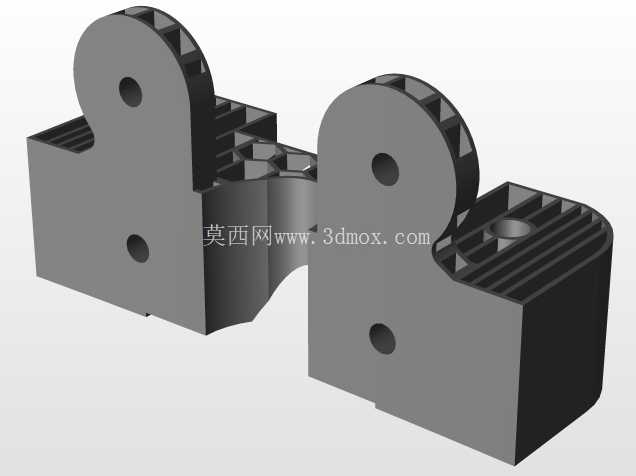

从结构功能特性来看，构件顶部设置的两个带孔耳座是核心的连接接口，用于与箭体主承力梁通过销轴实现铰接，这种铰接设计可以在箭体受载产生微小形变时释放局部应力，避免连接位置出现应力集中导致的结构失效。耳座下方的主体结构采用了蜂窝状镂空加筋设计，这种结构形式在不显著增加整体重量的前提下，大幅提升了构件的抗弯与抗扭截面模量，能够有效分散耳座传递过来的集中载荷，避免局部应力超过材料的许用应力阈值。构件两侧设置的卡槽结构，用于与相邻的设备安装板实现快速定位卡接，减少装配环节的紧固件使用量，同时提升装配定位的精度，降低箭体总装阶段的对位调整工作量。

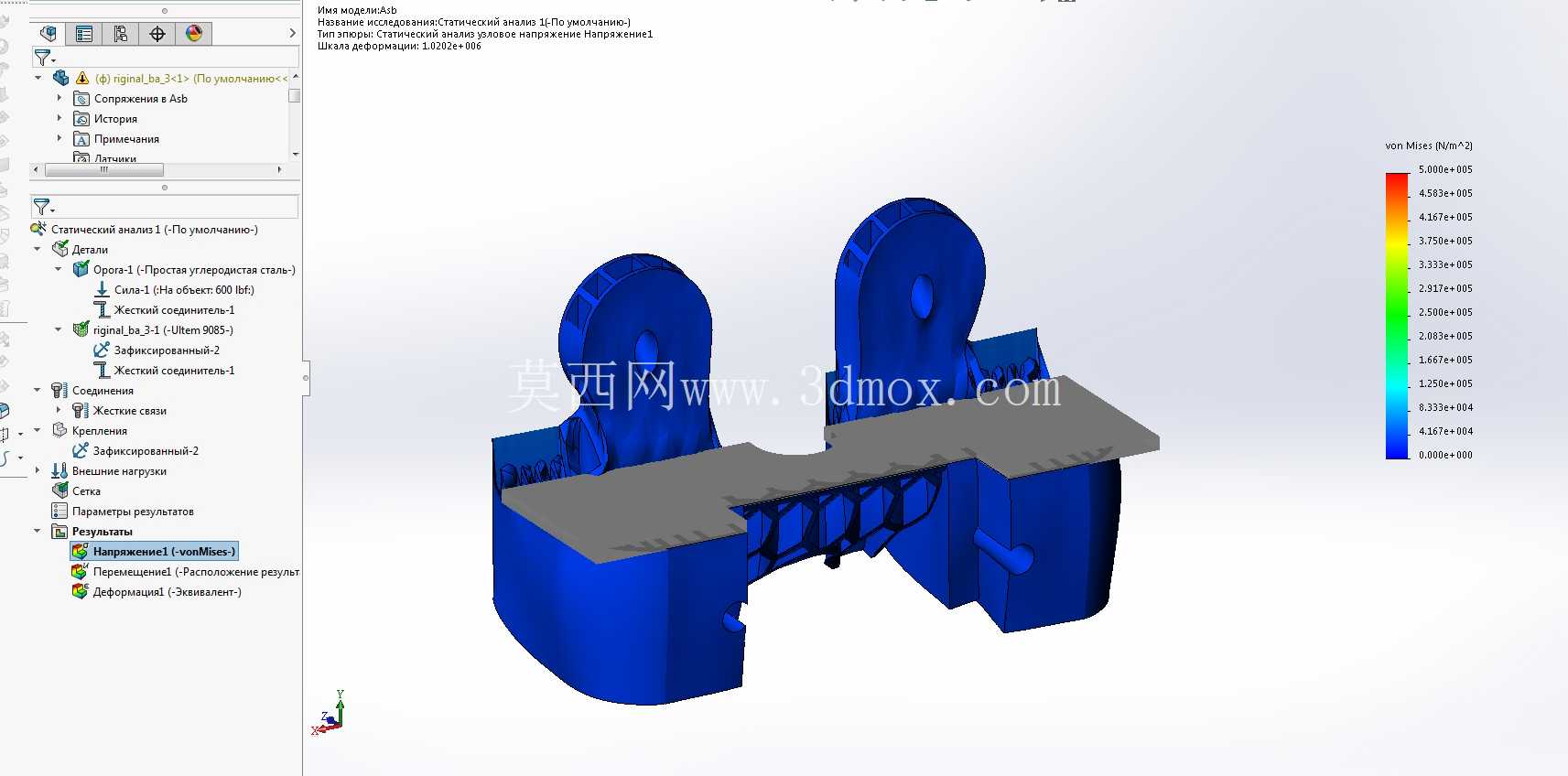

设计思路上，该构件优先采用拓扑优化的方式完成初始构型迭代，先根据给定的安装边界、载荷工况以及重量约束，通过有限元拓扑计算得到材料的最优分布路径，再结合铸造工艺的成型要求对结构进行工艺性修正，比如将所有的锐角连接位置替换为圆角过渡，避免铸造过程中出现应力集中导致的冷隔、缩孔缺陷，同时在筋条的厚度设计上保持均匀过渡，避免壁厚突变导致的铸造残余应力过大。构件底部的弧形避让结构，是为了适配箭体内部的管路走线空间，避免与箭体内部的燃料输送管路、电缆线束产生干涉，在设计阶段就通过三维装配干涉检查完成了该位置的轮廓修正，确保装配后所有相邻部件都保留足够的安全间隙。

从安装边界来看，两个顶部耳座的孔位同轴度公差控制在0.05mm以内，确保销轴安装后不会出现卡滞，耳座孔的内壁粗糙度要求达到Ra1.6，满足铰接副的长期耐磨要求。构件整体的安装基准面设置在底部的两个侧端面上，这两个端面的平面度公差控制在0.03mm，与相邻安装板的贴合面积不低于总接触面积的85%，避免装配后出现局部间隙导致的受载不均。构件侧面的定位卡槽宽度公差控制在±0.02mm，与安装板上的定位凸台实现间隙配合，装配间隙控制在0.03-0.05mm之间，既保证装配过程的顺畅性，又能限制构件在横向振动工况下的窜动位移。

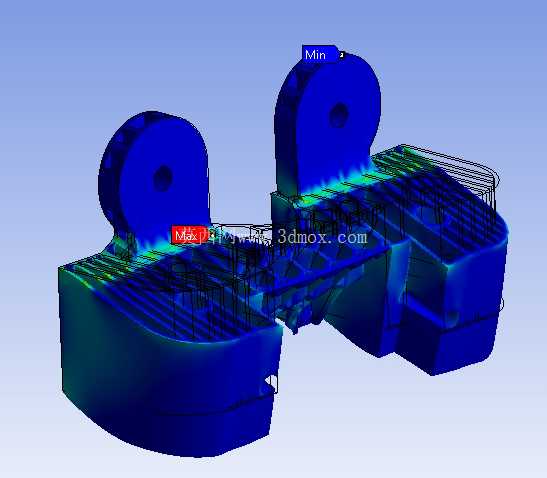

在实际使用过程中，该构件除了承受静态的设备重力载荷外，还需要承受发射阶段最高达8g的轴向过载，以及发动机工作产生的宽频随机振动，因此在结构设计阶段就通过模态仿真对构件的固有频率进行了调整，将其一阶固有频率控制在120Hz以上，避开箭体的主要振动频率区间，避免发射过程中出现共振导致的结构疲劳失效。构件表面采用硬质阳极氧化处理，提升表面的耐磨性能与抗腐蚀能力，适应航天发射场的高湿高盐雾环境，同时表面处理层不会对构件的尺寸精度产生显著影响，保证装配后的尺寸链符合设计要求。

从铸造工艺实现的角度来看，该构件采用熔模铸造工艺成型，能够很好地复刻复杂的镂空加筋结构，减少后续机加工的工作量，仅需要对耳座孔、安装基准面以及定位卡槽进行少量的机加工即可达到设计精度要求，这种工艺选择既保证了结构的成型精度，又能有效控制生产制造成本，适合航天产品小批量生产的需求。在结构细节设计上，所有的筋条与主体壁板的连接位置都设置了铸造圆角，避免应力集中，同时在壁厚设计上保持整体壁厚均匀，最大壁厚差不超过2mm，减少铸造过程中的缩松缺陷，提升铸件的整体成品率。
