可缩放式空气动力学教学实验风洞结构

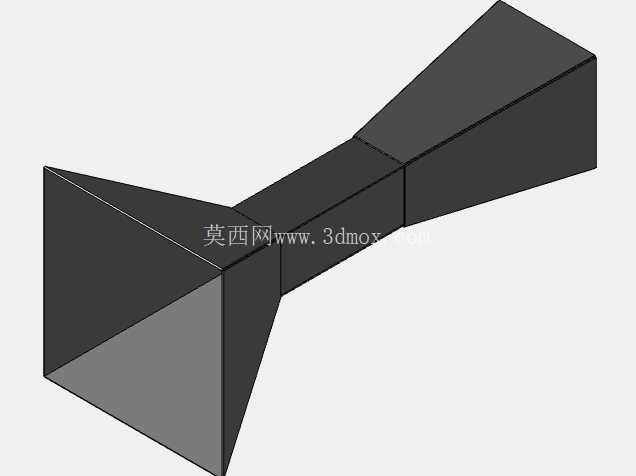

这套风洞结构采用对称收缩-扩张的文丘里流道构型，核心设计目标是为小尺寸气动原理验证、教学演示场景提供可快速搭建的实体验证载体，区别于工业级大型风洞的复杂配套系统，该结构将流道拆分为入口收缩段、中间测试段、出口扩散段三个独立模块，各模块之间采用平面止口定位，既可以通过纸板、薄木板等低成本材料裁切拼接完成实体搭建，也可通过3D打印制作小尺寸功能样件，适配不同场景下的验证需求。

从实际应用场景来看，这类缩比风洞结构主要面向高校空气动力学入门课程演示、中小学科创实践活动、小型飞行器初期原理验证三类场景，不需要配套高压气源与精密测控系统，仅依靠常规家用风扇即可在测试段形成相对稳定的均匀流场，能够完成基础的翼型升阻特性观察、绕流流场显示、低速气动阻力对比等基础实验，填补了专业风洞使用成本高、无法面向入门群体开放的使用空白。

在功能特性设计上，结构整体采用直连式对称布局，入口收缩段采用大角度锥面过渡，能够将入口处的紊乱来流逐步梳理为均匀平行流，收缩段的截面变化率经过反复校核，既保证流场梳理效率，又避免截面突变带来的局部涡流干扰中间测试段的流场品质；中间测试段采用等截面矩形通道，通道长度设置为截面当量直径的2.5倍，预留足够的空间放置测试样件与简易测速装置，测试段内壁做平面度公差约束，避免壁面凸起带来的流场扰动；出口扩散段采用小角度渐扩结构，能够逐步降低气流流速，减少出口处的气流回流干扰，同时降低气流出口的气动噪音，在室内教学场景下使用不会产生过大的环境噪音。

设计过程中优先考虑了搭建便利性与尺寸适配性，所有模块的连接端面均为垂直于流道轴线的平面，不需要复杂的曲面配合，手工裁切制作时仅需要保证端面平直即可完成密封拼接，不需要额外的密封件即可满足低速气流下的使用要求；整体结构的外形尺寸可根据使用场景按比例缩放，最小缩放比例可做到总长度300mm左右，放置在普通课桌上即可完成实验，最大缩放比例可做到总长度2m左右，适配小型无人机翼型的测试需求，安装边界上仅需要保证入口前方300mm范围内无遮挡物、出口后方500mm范围内无强反射遮挡，即可保证测试段流场的稳定性，不需要专门的实验台架，普通桌面、地面均可放置使用。

从结构工艺性角度考虑，该风洞的所有壁板均为平面钣金或平板裁切结构，没有复杂的曲面成型需求，若采用金属材料制作，仅需要通过折弯、焊接即可完成成型，若采用非金属材料制作，通过激光切割、手工裁切即可完成零件加工，单件制作周期不超过4小时，制作成本仅为工业级小风洞的百分之一左右；结构的壁厚根据制作材料的不同可灵活调整，采用纸板制作时壁厚取2-3mm即可满足刚度要求，采用亚克力板制作时壁厚取3-5mm即可避免气流吹动产生的壁面振动，采用金属板材制作时壁厚取1-2mm即可保证整体结构刚度，不会在气流作用下产生形变影响流道尺寸精度。

在实际使用过程中，该结构可搭配简易的风速测量装置、烟雾流场显示装置完成多项基础气动实验，比如在测试段放置不同截面形状的柱体，即可观察不同雷诺数下的卡门涡街现象；放置不同攻角的翼型样件，即可直观观察翼面上下的流场差异，理解升力产生的原理；放置不同外形的小车模型，即可对比不同外形的气动阻力差异，帮助学习者快速建立空气动力学的直观认知，避免纯理论学习的抽象感。结构整体没有运动部件，不需要定期维护，仅需要在使用前检查各段连接是否紧密、壁面是否存在形变即可，长期存放时可拆分为三个独立模块堆叠存放，占用存储空间小，适合教学场所批量配置与反复使用。
