三杯式户外气象监测风速传感装置

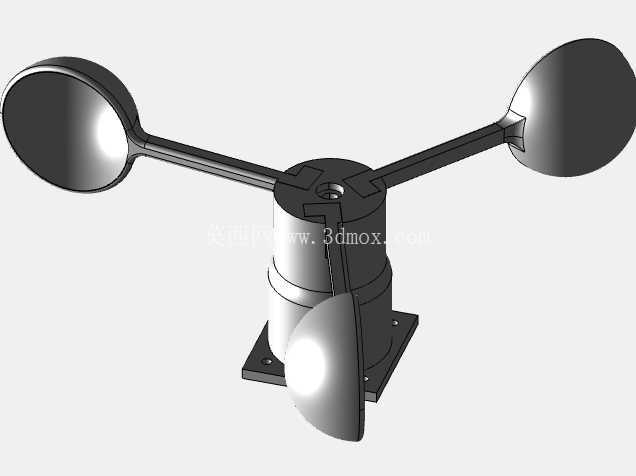

　　这款三杯式风速传感结构，是面向户外气象监测、场站环境感知、工业通风管控场景开发的机械式风速采集部件，日常应用中可直接对接环境监测系统、光伏电站运维平台、塔吊安全管控系统、农业小气候观测站，实时输出当前点位的实时风速数据，为设备安全运行、环境参数采集提供可靠的物理量输入。从结构设计逻辑来看，三个互成120度夹角的半球形风杯是核心感应部件，半球凹面朝向统一沿旋转圆周切向布置，这种结构可以保证任意水平方向来风都能对风杯形成稳定的转动力矩，不存在风向死角，相比螺旋桨式风速采集结构，对安装垂直度的容错率更高，低速风场下的启动灵敏度也更有优势，常规0.3m/s以上的来风即可驱动风杯组件转动。风杯与中心转轴采用一体化悬臂连接，

　　悬臂做了等强度截面优化，靠近转轴位置截面厚度更大，向风杯端逐步收窄，既保证高速旋转时的结构刚度，避免悬臂在强风下产生共振形变，也尽可能降低了自身重量带来的转动惯量，提升风速变化时的响应速度。下部的主体壳体采用阶梯式圆柱结构，底部预留方形安装法兰，法兰上设置四个对称布置的安装孔，可直接通过螺栓固定在气象站支架、设备顶部平台、塔机起重臂端等安装位，安装时需保证法兰面水平，确保风杯旋转平面与水平面平行，降低重力分量对转动阻尼的影响。壳体内部预留了磁电感应或者霍尔元件的安装空间，风杯转轴带动磁钢转动时，内部感应元件即可输出对应频率的脉冲信号，通过脉冲频率换算得到实时风速值，这种非接触式的信号采集方式不存在机械摩擦损耗，

　　长期户外运行的稳定性更强。结构设计时充分考虑了户外使用的防护需求，壳体接缝处做了止口结构，配合密封胶圈可以阻挡雨水、沙尘进入内部腔体，风杯与转轴的连接位置做了防松设计，避免长期旋转振动导致部件松脱，整体转动部件采用耐磨轴承支撑，可承受60m/s以上的瞬时强风冲击，不会出现结构变形或者损坏。在实际选型适配时，可根据安装场景的空间条件调整悬臂长度与风杯直径，风杯直径越大，低速风场下的采集精度越高，但整体结构的抗强风能力会相应下降，针对沿海高风速区域可适当缩小风杯直径、加厚悬臂截面，针对农田、园区等低风速监测场景可加大风杯直径提升启动灵敏度，安装时需避开周边建筑物、设备的扰流区，保证来风不受遮挡，才能获得准确的风速采集数据。
