可移动落地式电视支架结构设计

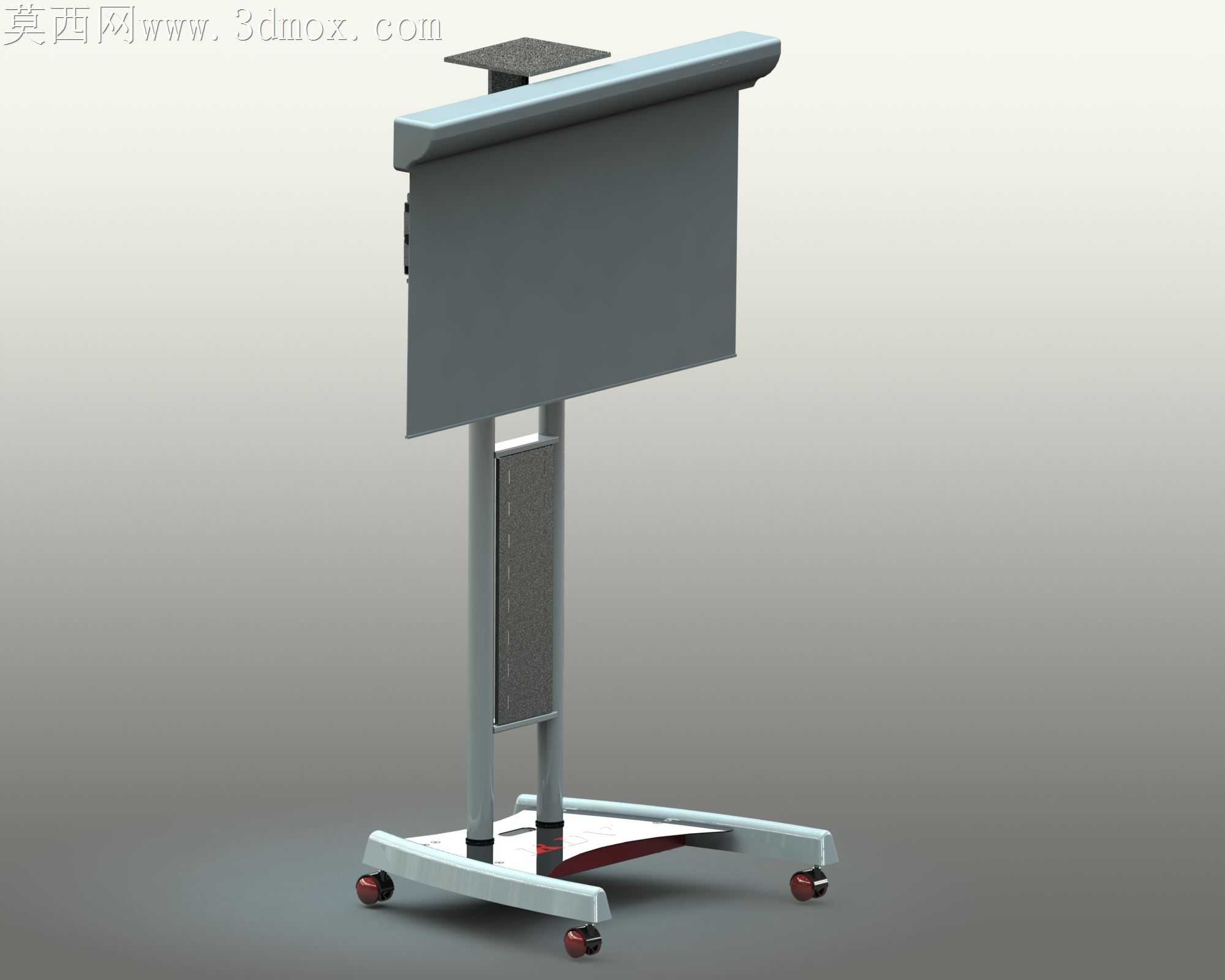

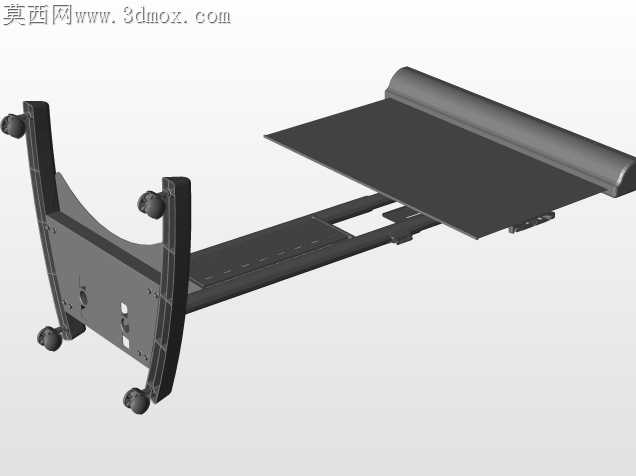

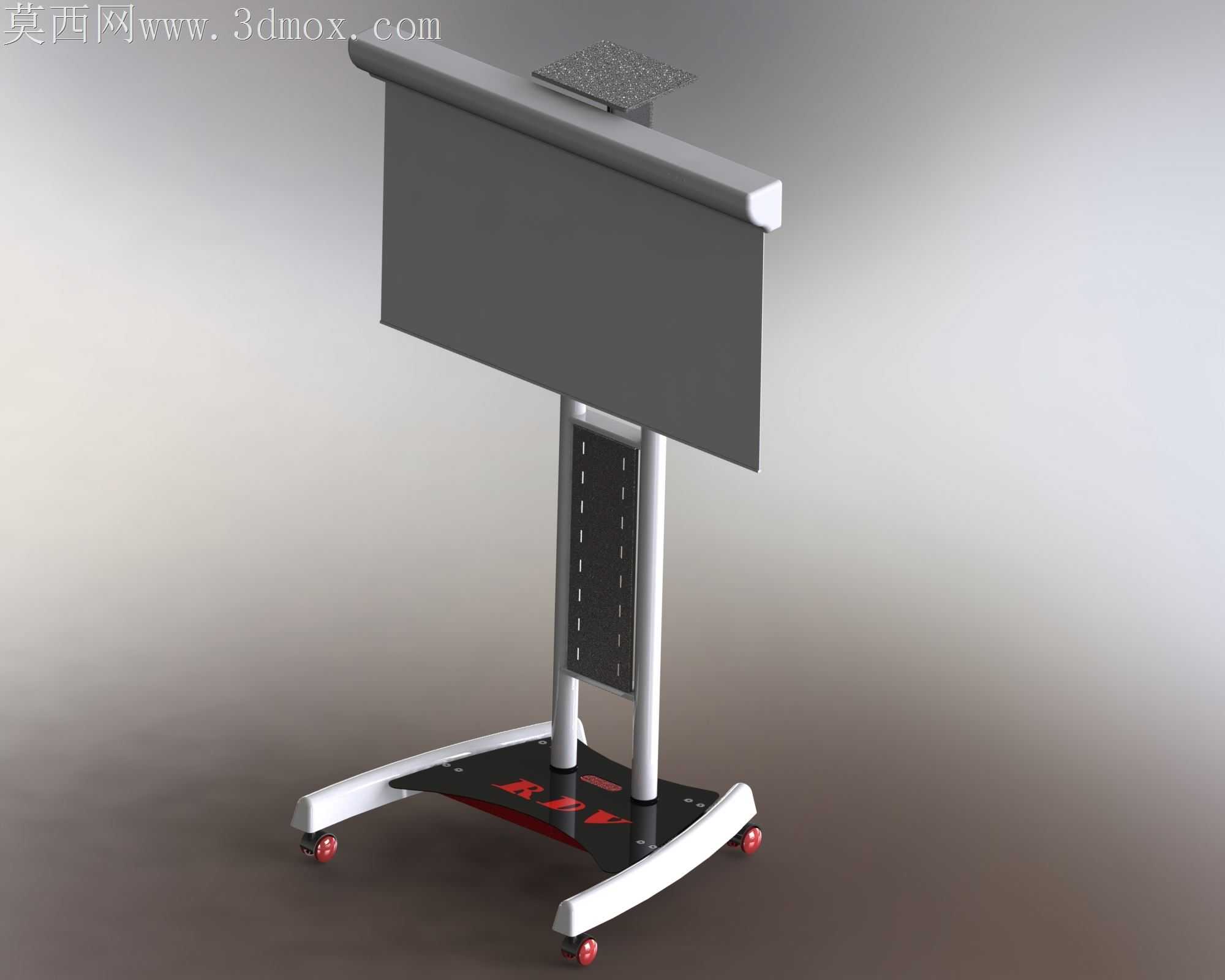

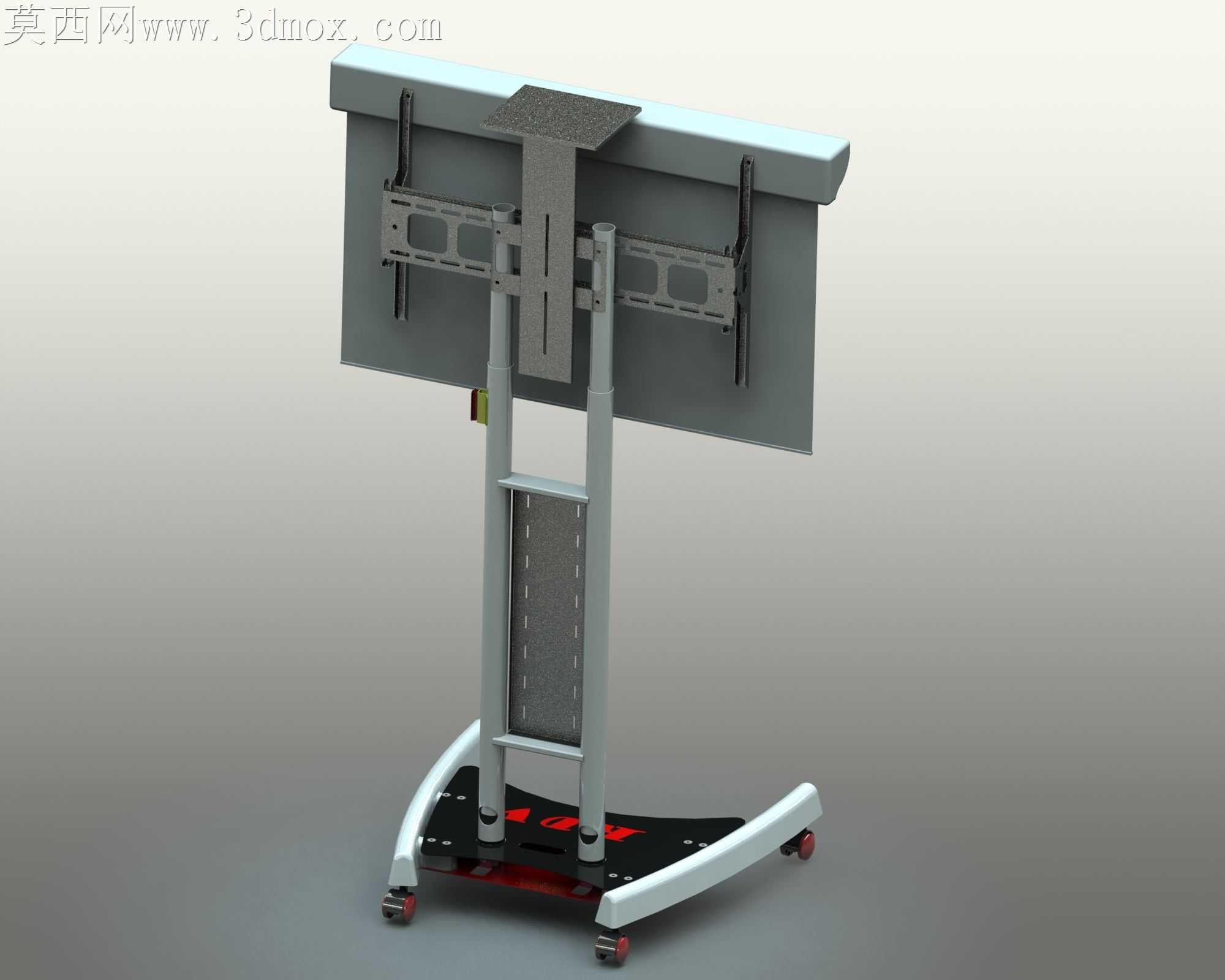

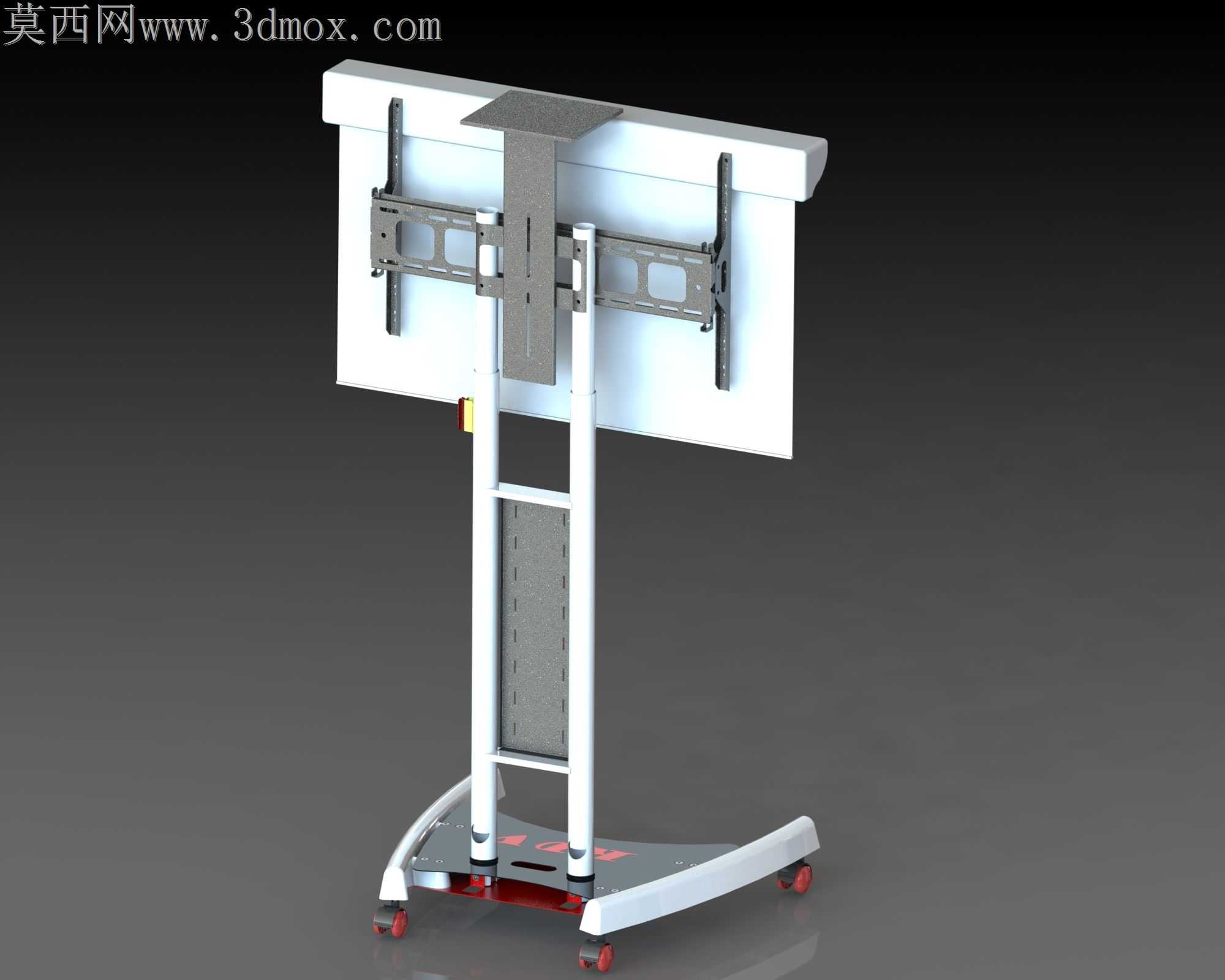

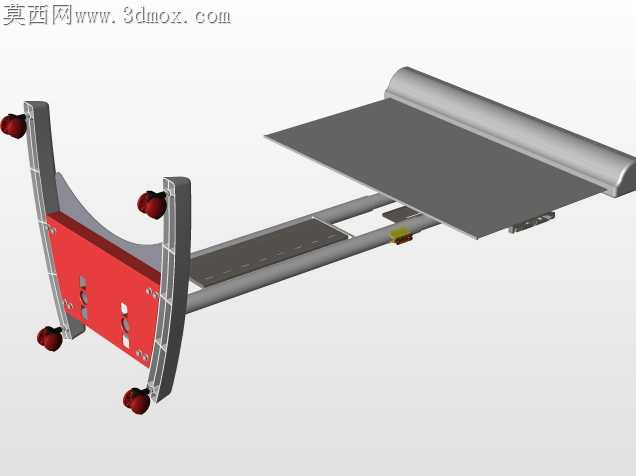

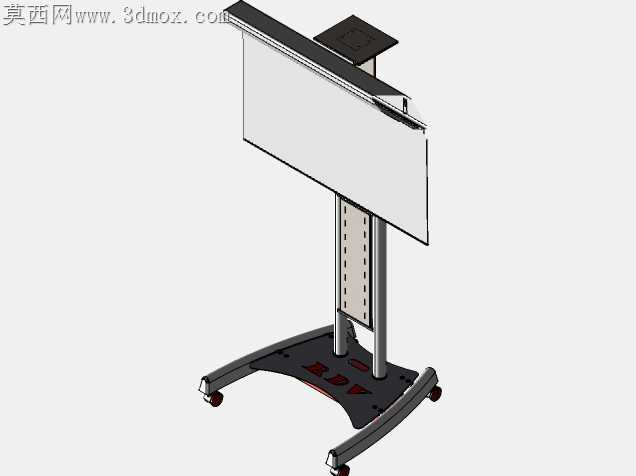

做这个移动电视支架的建模时，最先敲定的是底座的弧形轮廓，一开始想做方正的矩形底座，算完倾覆力矩才发现，电视挂到最高位置时重心前倾，方正底座的前端支撑边离重心投影点太近，稍微碰一下就有翻倒风险，索性把底座前端做成向外延伸的弧形弯边，后端收窄留出脚踩的空间，既把支撑跨距拉到足够安全的范围，推的时候脚也不会磕到底座边缘。底座上的四个脚轮没直接装在平板上，特意加了内嵌的安装沉台，轮架的固定螺丝藏在沉台里不会凸出来刮花地板，两个前轮带刹车卡扣，建模时特意留了卡扣扳动的活动间隙，不会出现装完之后刹车掰不动的问题。中间的立柱一开始想做单根方通，算完挂65寸电视的侧向载荷才发现单根立柱的扭转刚度不够，手推电视边角的时候整个架体会晃，改成双立柱加中间走线槽的结构，两根立柱之间留了20mm的空腔，电视的电源线、HDMI线都能从槽里顺下去，不会露在外面乱晃，立柱上的升降调节孔做成长圆孔，不是等距的圆孔，挂架上下调整的时候不用完全把螺丝拧下来，松半圈就能滑到想要的高度，比逐孔对位的结构省事很多。挂架部分的横向挂梁做了可伸缩的嵌套结构，能适配不同孔距的电视背板，挂梁上的挂钩做了向下的防脱翻边，电视挂上去之后不会因为移动时的震动从挂钩里滑出来，挂钩表面留了贴防滑泡棉的凹槽，不会直接刮花电视的金属背板。顶部的置物托盘一开始想做成平面，后来想到平时放机顶盒、视频会议摄像头的时候容易被线绊到掉下来，特意在托盘边缘做了5mm高的围边，托盘和立柱的连接位置加了三角加强筋，放十公斤以内的设备也不会往下弯。材质调试的时候，金属立柱部分给了细磨砂的银灰色喷塑质感，没有做亮面镀铬，亮面的反光太晃眼，放在会议室或者展厅里会反射灯光影响观看，底座的装饰盖板用了半哑光的黑色塑料质感，脚轮给了软质PU的半透明橡胶质感，渲染的时候特意打了侧方的柔光，把金属表面的细微颗粒质感打出来，不会像塑料一样发飘。整个模型的装配配合留了合理的间隙，立柱和升降滑套之间留了0.2mm的滑动间隙，挂梁的伸缩段留了0.15mm的间隙，不会因为加工公差导致装的时候卡滞，所有的焊接位置都做了圆角过渡，没有尖锐的焊道棱角，不管是日常家用放客厅，还是会议室做移动演示架，甚至展会做临时展示架都能用，推起来顺滑不晃，停的时候踩下刹车就稳当，走线藏在立柱里也不会显得杂乱。
