M19螺纹款蘑菇头紧急停止按钮设计

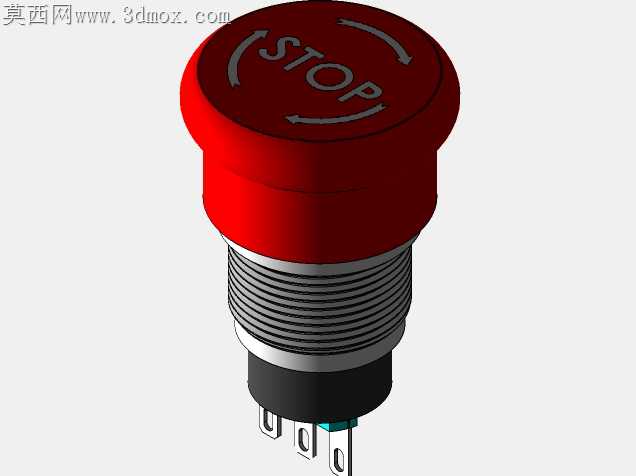

做这个急停按钮模型的时候，我是从实际装配适配的角度切入的，毕竟这类安全控件最核心的要求就是装得稳、按得准、复位顺，建模的时候不能只做个好看的红蘑菇头就完事。先从安装螺纹部分抠细节，选的是M19×1的细牙螺纹，建模的时候特意把牙型的收尾段做了3圈退刀过渡，没有直接把螺纹切到安装台肩位置，实际加工的时候这个位置能避免螺纹烂牙，装到设备面板上的时候，台肩和面板之间留的0.2mm压合间隙，刚好能塞下常规的橡胶密封垫圈，不用后期再调整安装位的尺寸。蘑菇头的曲面部分我调了三次曲率，最开始做的是正半球形，按下去的时候边缘容易硌手指，后来把头部边缘做了R3的圆角过渡，顶面的STOP标识和旋转复位箭头，没有直接贴纹理贴图，而是做了0.15mm的下凹刻字，实际做手板的时候这个深度刚好能填白漆，不会因为长期摩擦把标识磨掉。按钮和基座的配合部分，我特意把滑动段的配合间隙留了0.1mm，没有做死贴合，不然长期按动摩擦之后容易卡滞，金属螺纹基座的滚花部分，没有用满圈的细密滚花，而是做了间距0.8mm的梯形防滑齿，手拧安装的时候不用扳手也能上紧，不会滑手。底部的接线插脚我做了带定位缺口的结构，三个插脚的间距严格照着常用的6.3mm接插件间距做，插接线的时候不会插错位置，插脚根部做了0.5mm的凸台，焊线的时候能挡住焊锡流到滑动配合的缝隙里。材质调试的时候，蘑菇头部分用的是半哑光的红色工程塑料质感，特意把粗糙度调到0.6，不会太亮反光晃眼，金属基座部分做了镀镍的哑光金属质感，没有做镜面抛光，工业场景里不容易留指纹和划痕。中间的黑色密封圈部分，我给了一点软质橡胶的质感，光影下能看出和硬塑料、金属的质感差异，不会整个模型看起来都是同一种材质的塑料感。做结构取舍的时候，我没把内部的弹簧和触点结构全做出来，毕竟外部安装模型只需要把装配干涉的部分做准确就行，内部的小零件做太细反而会导致装配的时候占用不必要的计算资源，但是按钮按下的行程位置我留了4mm的活动空间，和实际产品的行程完全一致，做设备装配模拟的时候，能直接验证按钮按下之后会不会和周围的护罩、面板结构撞件。这个模型最实用的地方就是所有安装尺寸都和实物对标，不管是做电气柜的面板开孔模拟，还是做设备操作区的布局设计，直接拖进去就能用，不用再反复核对安装尺寸改模型，省了很多测绘的时间。
