四旋翼垂直起降固定翼飞行器结构设计

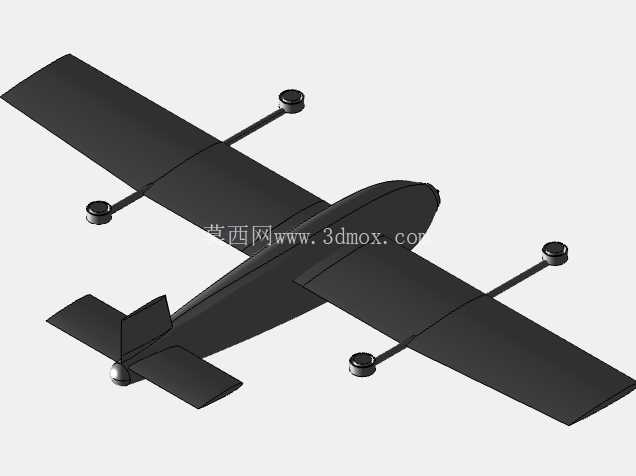

　　从结构布局来看，设计阶段首先平衡了垂直升力单元与固定翼气动面的干涉问题，四个升力旋翼分别通过延伸支杆布置在机翼前后的对称位置，支杆长度经过反复校核，既保证旋翼旋转时的下洗气流不会直接冲刷机翼上表面造成额外升力损失，也避免支杆过长带来的结构震颤问题，每个旋翼安装座的位置都经过重心配平计算，垂直起降阶段四个旋翼的升力合力点与整机重心完全重合，减少姿态调整时的动力损耗。机身部分采用流线型纺锤体设计，从机头到机尾的截面渐变过渡，没有突兀的结构凸起，巡航阶段能有效降低压差阻力，机头位置预留了任务载荷安装空间，可以根据作业需求更换航拍相机、气体检测模块或者小型抛投装置，安装接口采用标准快拆结构，不需要额外改动机身承力结构就能完成载荷切换。这套垂直起降固定翼飞行器的结构设计，核心是解决固定翼飞行器对起降场地要求高、纯多旋翼飞行器续航与巡航效率不足的痛点，在实际作业场景中，这类构型的飞行器可承担小范围测绘、管线巡检、应急区域快速侦察等任务，不需要专门的跑道起降，在山地、城市楼宇间隙、野外临时平整地块就能完成垂直升空，到达预定作业高度后切换到固定翼巡航模式，相比纯多旋翼构型能大幅提升作业半径，降低单位航程的能耗。

　　机翼采用上单翼布局，翼型选择低速高升力翼型，在较低的巡航速度下就能提供足够升力，机翼与机身的连接位置做了翼根整流处理，减少翼根处的气流分离，尾翼采用常规平尾加垂尾的布局，平尾提供俯仰安定性，垂尾保证航向稳定，尾翼与机身的连接段做了结构加强，应对巡航阶段的气流扰动以及垂直起降阶段的姿态调整力矩。从安装边界来看，旋翼支杆与机翼的连接采用嵌入式锁紧结构，拆卸后可以将支杆沿机翼展向收纳，减少整机的运输尺寸，收纳后整体尺寸可以放入常规的航空运输箱，不需要专门的大型转运设备。

　　动力单元的安装座预留了标准的电机安装孔位，适配不同规格的无刷电机，布线通道沿支杆内部、机翼主梁内侧一直延伸到机身中部的设备舱，避免线缆外露带来的气动阻力与飞行过程中的线缆磨损问题。设备舱位于整机重心位置，内部预留了飞控、电池、电调的安装位，各个组件的安装位置都做了重心配平标记，组装时按照标记放置组件就能快速完成整机重心校准，不需要反复调整配重。起落部分采用机尾下方的单点支撑结构，配合垂直起降的动力控制，降落时不需要滑跑，支撑结构只需要承受垂直方向的静载荷，结构重量相比常规轮式起落架降低了六成以上，同时也减少了起落架带来的巡航阻力。

　　在气动设计阶段，针对垂直起降向固定翼巡航的过渡阶段做了专门的姿态配平设计，当飞行器垂直爬升到过渡高度后，尾部的推进动力启动，前飞速度逐渐提升，机翼开始提供升力，此时四个升力旋翼的转速会根据空速数据逐步降低，直到机翼升力完全承载整机重量，升力旋翼停止转动并锁定，减少巡航阶段的阻力，整个过渡过程的控制逻辑对应的结构受力都在设计阶段做了有限元校核，机翼与支杆的连接位置、旋翼安装座的疲劳强度都满足过渡阶段的交变载荷要求。机翼的展弦比经过优化，在保证巡航升阻比的同时，不会因为展长过大导致垂直起降阶段的姿态控制难度上升，翼尖位置做了简单的切尖处理，减少翼尖涡流带来的诱导阻力，同时也避免翼尖在运输过程中发生磕碰损坏。机身蒙皮采用分块式设计，设备舱位置的蒙皮可以快速拆卸，方便日常检修内部的电子设备与动力线路，蒙皮的接缝处做了错位搭接设计，减少巡航阶段的缝隙阻力。整体结构在设计时兼顾了飞行性能与组装维护的便捷性，没有采用复杂的异形曲面结构，各个结构件都可以通过常规的加工方式制作，适合小批量定制以及航模爱好者的复刻制作，在实际作业场景中，这种构型的飞行器相比同量级的纯多旋翼，作业半径可以提升三到四倍，同时保留了垂直起降不需要跑道的优势，能够适配更多复杂的野外作业环境。
