贝尔427轻型双发旋翼直升机结构设计

在通用航空领域，轻型双发旋翼机始终是短途通航作业、紧急医疗转运、公务通勤场景下的核心装备，贝尔427作为该细分品类的经典机型，其三维结构建模需要完全贴合真机的气动布局与装配逻辑，才能为后续的结构仿真、教学演示、改装验证提供可靠的数字基础。

从实际作业场景来看，这款机型的定位决定了它的结构设计必须兼顾低空灵活性与载荷冗余度：面向公用事业巡检场景时，机身侧方需要预留观测设备的安装接口，建模时需在客舱侧窗下方保留平整的安装基准面，避免突出结构遮挡巡检视野；执行紧急医疗转运任务时，后舱需要满足担架进出的空间边界，因此尾梁与客舱的过渡段不能出现突兀的结构收窄，舱门开口尺寸要严格匹配真机的通行宽度，保证担架滑轨的安装路径无结构干涉；面向企业通勤场景时，座舱内部的座椅安装点、内饰固定位都要按照真机的点位布局还原，不能为了建模简化省略连接结构。

建模过程中首先要梳理整机的气动布局逻辑：流线型机身的曲面连续性是重点，从机头雷达罩到尾梁末端的曲面G2连续性要严格控制，避免出现曲面折角破坏旋翼下洗流的流向，主旋翼系统包含轮毂、桨叶两个核心部分，桨叶的翼型剖面要匹配真机的翼型参数，从根部到尖部的扭转角、弦长变化要做渐变处理，不能用等截面拉伸简化，否则后续做气动仿真时会出现升力系数偏差。尾旋翼组件安装在尾梁末端的右侧，建模时要注意尾桨与垂尾、平尾的相对位置，保证尾桨旋转平面内无其他结构遮挡，同时尾梁内部的传动路径要预留足够的空腔，还原真机传动轴的布置空间。

起落架采用滑橇式设计，这是轻型直升机常用的起落架形式，建模时要注意滑橇的弧形缓冲结构，滑橇与机身底部的连接支架要做等强度的结构还原，支架与机身的连接点位置要对应机身底部的加强筋位置，不能随意布置连接点，否则会偏离真机的载荷传递路径。水平稳定器和垂直稳定器安装在尾梁中段，平尾的安装角、垂尾的后掠角度都要严格匹配真机参数，这两个部件直接影响直升机前飞时的纵向与航向稳定性，建模时不能随意调整角度。

座舱部分的结构还原要兼顾可视性与结构准确性：驾驶舱的风挡框架要做薄壁结构处理，玻璃部分采用透明件的分层建模，区分玻璃厚度与密封胶条的结构；客舱的舷窗要均匀布置在机身两侧，舷窗的边框凸起高度要符合实际装配公差，不能做的过厚影响外观比例。机身表面的检修口盖、天线安装座、航行灯位置都要按照真机的布置点位还原，这些小部件虽然不影响主体结构，但会直接影响模型的真实度，在做装配演示时也能对应到实际的维护点位。

从安装边界来看，整机的旋翼旋转直径要控制在准确的尺寸范围内，主旋翼旋转时的扫掠面不能超出机身宽度对应的安全边界，尾桨的旋转扫掠面要与尾梁末端保持足够的安全间隙，避免转动时与尾梁结构发生干涉。机身底部的滑橇最低点到机身底部的距离要满足真机的离地间隙要求，保证直升机在着陆时滑橇先接触地面，不会出现机身底部结构碰擦地面的情况。

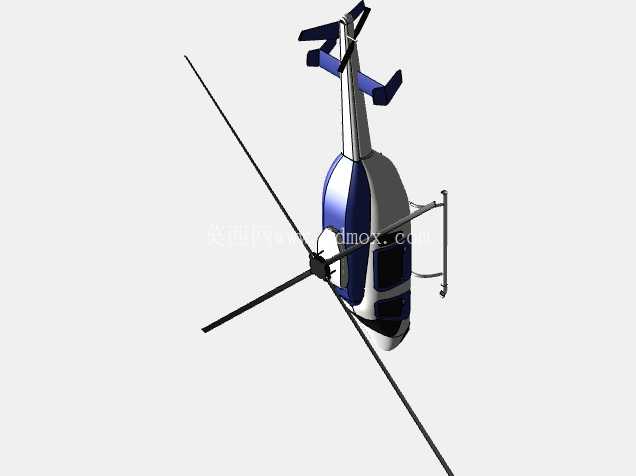

整个建模过程在Fusion 360环境下完成时，采用了自顶向下的设计思路：先搭建整机的骨架模型，确定机头、座舱、尾梁、主旋翼轴、尾桨轴的关键基准面与基准轴，再基于骨架逐个拆分零件，保证各个部件之间的装配位置完全对齐，不会出现零件错位的问题。曲面建模部分优先采用放样、扫掠等命令构建主体曲面，再通过曲面修剪、加厚生成实体结构，对于旋翼桨叶这类有复杂翼型的部件，先导入翼型坐标点生成剖面曲线，再通过扭转放样生成桨叶实体，保证翼型的准确性。

对于结构设计从业者来说，这个模型可以作为轻型直升机构型参考，理解双发旋翼机的载荷传递路径：发动机安装在座舱上方的整流罩内，动力通过主减速器传递给主旋翼，同时通过尾传动轴传递给尾桨，机身的纵向载荷从座舱传递到尾梁，最终通过垂尾、平尾平衡气动载荷，起落架承担着陆时的冲击载荷，整个载荷路径的结构在建模中都做了对应还原，能够直观展示各个部件的受力逻辑。在教学场景下，这个模型可以用来讲解旋翼机的基本组成，拆分各个部件展示装配关系，帮助初学者理解直升机与固定翼飞机的结构差异。
