风电叶片疲劳性能测试试验装置结构

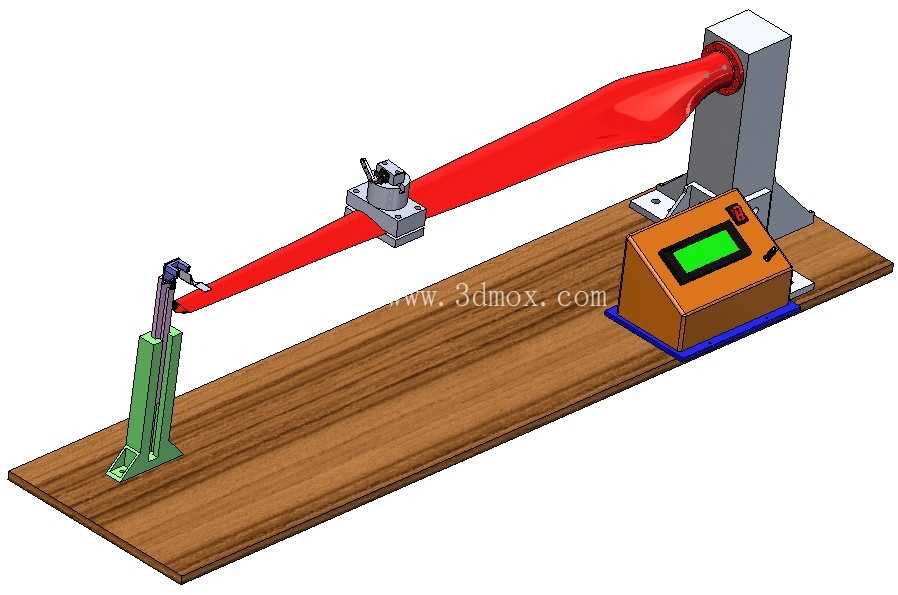

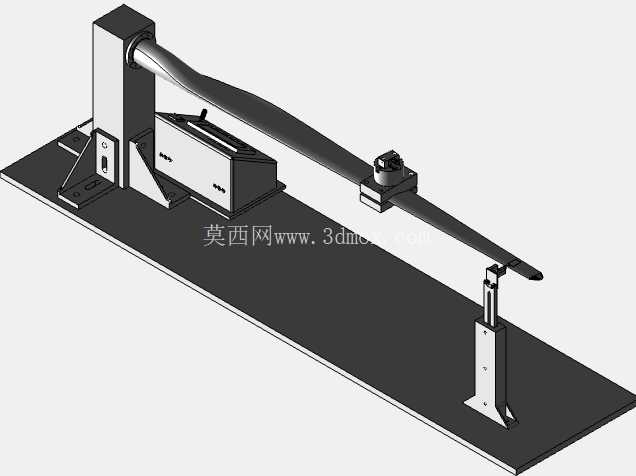

　　这套试验装置主要面向风电叶片研发与生产环节的疲劳性能验证场景，在风电装备制造领域，叶片作为捕获风能的核心部件，长期承受交变风载、重力循环载荷作用，疲劳失效是影响叶片服役寿命的核心因素，因此在叶片材料选型、铺层工艺优化、新叶型量产前，都需要通过台架试验完成疲劳强度的实测验证，避免装机后出现早期开裂、结构失效等问题。装置整体采用卧式台架布局，木质台面作为基础承载平台，所有功能部件均通过螺栓定位安装在台面上，安装时可根据被测叶片的长度调整两端支撑座的固定位置，适配不同叶长规格的测试需求，台面上预留的多组T型槽结构，可快速完成夹具、加载部件的位置调整，无需重新打孔加工，降低试验准备阶段的工装调整工作量。

　　装置右侧设置立式支撑座，用于固定叶片的叶根端，叶根连接法兰与支撑座之间采用止口定位+圆周均布螺栓的连接方式，保证叶根装夹后的同轴度，避免测试过程中出现附加弯矩影响测试数据准确性，支撑座内部集成载荷传递路径，可将叶片测试过程中产生的交变载荷传递至台面基础，避免支撑结构自身形变干扰测试结果。叶片展向中间位置设置加载执行机构，该机构通过抱箍式夹具与叶片型面贴合，夹具内侧粘贴防滑缓冲垫层，既保证加载力的有效传递，又避免装夹过程中损伤叶片表面的复合材料层，加载机构可根据测试需求输出不同频率、不同幅值的循环载荷，模拟叶片实际服役过程中承受的挥舞、摆振方向交变载荷，加载点的位置可沿叶片展向滑动调整，匹配不同测试工况下的载荷施加位置要求。

　　装置左侧设置可调式尾端支撑结构，该支撑采用立式导柱升降结构，可根据叶片自然放置状态下的叶尖高度调整支撑托块的高度，托块与叶尖接触位置设置万向转动接头，允许叶片在加载过程中产生小幅摆角位移，避免尾端约束过强导致叶片受力状态与实际工况不符，支撑柱底部设置锁紧机构，高度调整到位后可快速锁死，保证测试过程中支撑位置无窜动。台面上靠近右侧支撑座的位置设置控制箱体，箱体上集成触控显示单元与操作按钮，可实时设置加载参数、显示当前载荷值、循环次数、叶片形变量等测试数据，箱体内部集成驱动控制模块与数据采集模块，可自动完成疲劳循环计数，当叶片形变量超过设定阈值或载荷出现异常波动时自动停机，保护试验件与设备安全。

　　设计过程中重点考虑了测试状态与叶片实际服役状态的等效性，所有支撑与加载结构的刚度均经过匹配计算，避免台架自身固有频率与加载频率重合产生共振，影响测试数据有效性；整体结构的安装边界充分考虑实验室场地的适配性，台面底部可加装减震垫，无需额外浇筑混凝土地基即可完成设备部署，适合企业研发实验室、第三方检测机构的室内测试场景使用。
