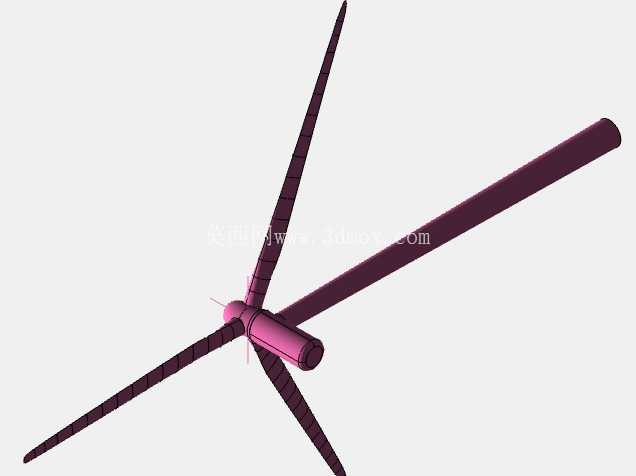

NREL5MW风力发电机组涡轮叶片转子结构

　　在陆上集中式风场、近海浅水区风电项目的前期载荷校核、机组匹配选型阶段，大兆瓦级风轮转子的叶片结构精度直接决定整场发电量测算、塔筒载荷计算、变桨系统参数匹配的可靠性，本次建模的5MW级风电叶片转子，完全参照公开的NREL基准机组参数完成结构还原，可直接用于风电机组仿真、结构教学、部件装配干涉校验等场景。从实际风场运行逻辑来看，该叶片作为风轮捕获风能的核心部件，需要在额定风速区间内将空气动能高效转化为风轮的旋转机械能，带动主轴传递扭矩至齿轮箱与发电机，其翼型沿展向的渐变设计完全匹配不同叶高处的线速度差异：叶根区域采用厚翼型截面，保证与变桨轴承连接的结构强度，承受风轮旋转带来的巨大离心载荷与阵风冲击下的交变弯矩，叶根段的圆柱过渡段严格匹配变桨轴承的安装法兰尺寸，安装孔位的节圆直径、螺栓分布间距均按照实际5MW机组的接口参数设置，可直接与标准变桨轴承、轮毂接口完成虚拟装配，无需额外调整安装边界。

　　沿展向向叶尖延伸的过程中，翼型厚度逐步减小，相对厚度从叶根区域的40%以上逐步过渡到叶尖区域的15%左右，同时配合沿展向的扭角渐变设计，让不同叶高位置的翼型都能处于最优攻角区间，避免低风速段叶尖区域出现气流分离，也能在额定风速以上通过变桨动作调整整体攻角，限制风轮吸收的功率，保证机组输出功率稳定，不会出现过载情况。叶片的外形曲面采用多截面放样逻辑构建，每个控制截面的翼型坐标、弦长、扭角参数都严格对应基准机组的设计值，曲面构建过程中全程做曲率连续性检查，避免出现局部曲面褶皱、曲率突变的问题，保证后续如果做CFD流场仿真时，网格划分不会出现局部负体积，流场计算结果能够贴合实际气动性能。

　　从安装边界来看，该叶片与轮毂装配后，风轮整体扫掠直径达到126米级别，单支叶片的长度超过61米，建模过程中预留了叶根与变桨轴承连接的法兰端面、螺栓孔位的安装间隙，同时考虑了叶片自身的预弯设计——在静止状态下叶片向迎风侧有预设的预弯量，避免机组在额定转速运行时，叶片在气动力作用下发生挠曲变形后触碰塔筒，这一预弯量的设置完全匹配5MW机组的塔筒直径、风轮仰角、锥角参数，保证在极限阵风工况下叶尖与塔筒的净空距离满足安全规范要求。

　　在结构设计层面，叶片主体采用主梁加蒙皮的经典承载结构逻辑，建模时区分了主梁帽、前后缘腹板、内外蒙皮的结构区域，虽然是外观与接口装配级别的模型，但各结构区域的厚度变化趋势、腹板的支撑位置都按照实际叶片的铺层设计逻辑做了分区，方便后续如果需要做有限元结构强度校核时，可以直接在对应区域赋予材料属性、施加载荷边界，不用重新拆分结构区域。另外叶片表面的防雷接闪器位置、叶尖的排水孔结构、叶根区域的人孔预留位置都做了细节还原，这些细节虽然不影响整体气动性能，但在做整机装配检查、运维路径仿真时是必不可少的结构要素，比如叶根人孔的位置需要匹配轮毂内部的运维通道，保证运维人员能够从轮毂内部进入叶片完成检查作业，接闪器的位置需要对应叶片内部的引下线走向，这些细节的还原能够让模型在更多工程场景下具备实用价值，而不是仅能做外观展示。对于从事风电结构设计、风资源评估、机组教学演示的从业者来说，该模型可以直接导入常用三维软件完成装配对接，不需要重新调整曲面精度，也可以基于该基准模型改型设计不同翼型、不同长度的适配叶片，大幅缩短前期建模的周期，避免从零开始梳理翼型参数、放样曲面的重复工作。
