自锁式双孔连接M4铆接螺母结构

在各类薄板类构件的装配场景中，常规螺纹连接件往往受限于板材厚度，无法形成足够的螺纹啮合长度，容易出现滑牙、连接松脱的问题，这类带双侧安装孔的铆接式M4螺母，正是针对0.8mm至3mm厚度的冷轧钢板、铝合金薄板、工程塑料硬板的连接需求开发的紧固元件。从实际使用场景来看，这类螺母大量应用在低压电气柜的内部安装梁、小型自动化设备的钣金护板、民用五金的家具金属框架、消费电子的金属外壳拼接工位，不需要在板材上加工内螺纹，仅需预先冲裁对应尺寸的安装过孔与定位孔，通过压铆或者涨铆的工艺，就能将螺母本体永久固定在薄板一侧，为后续的零部件装配提供标准的M4内螺纹接口。

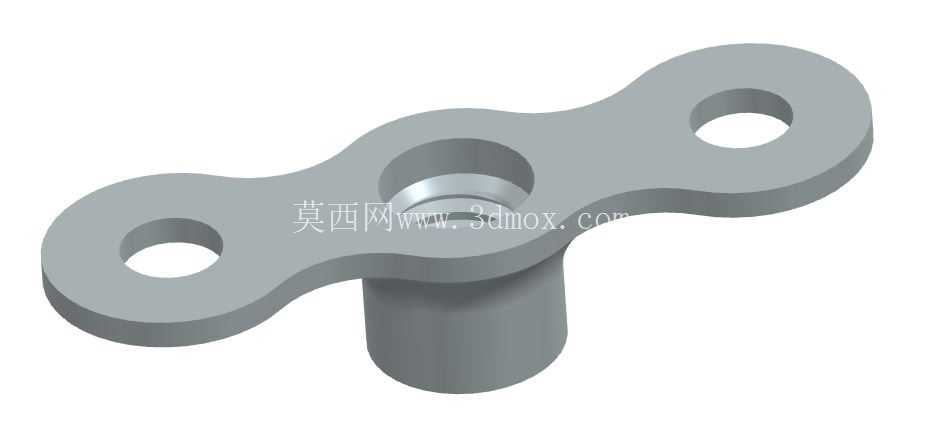

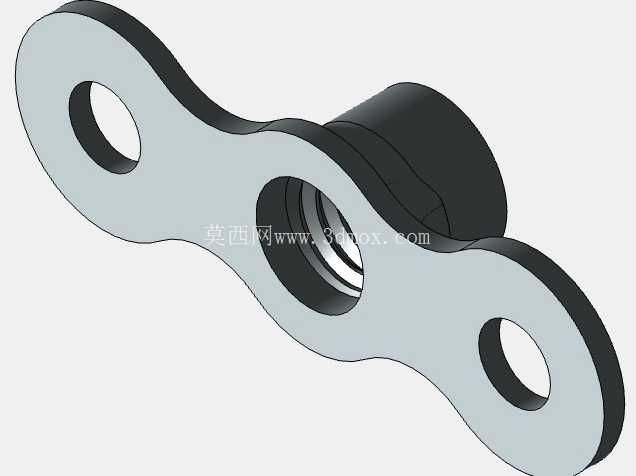

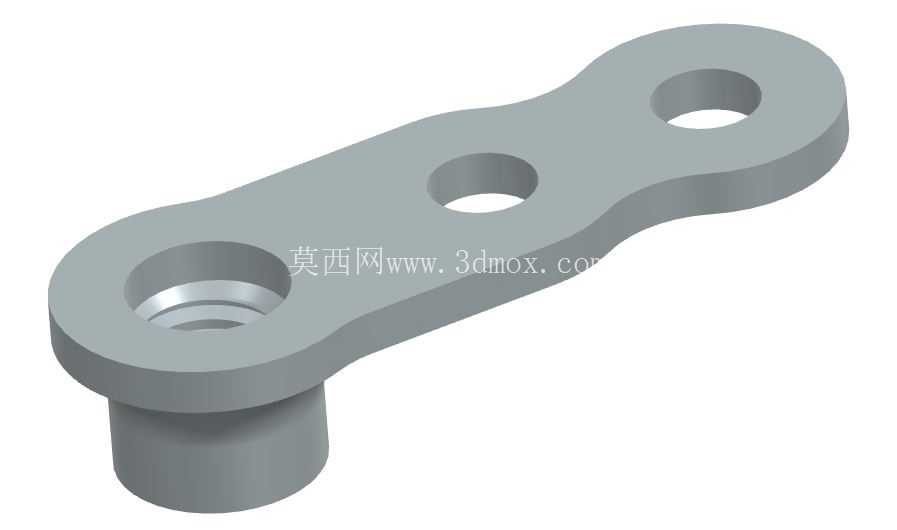

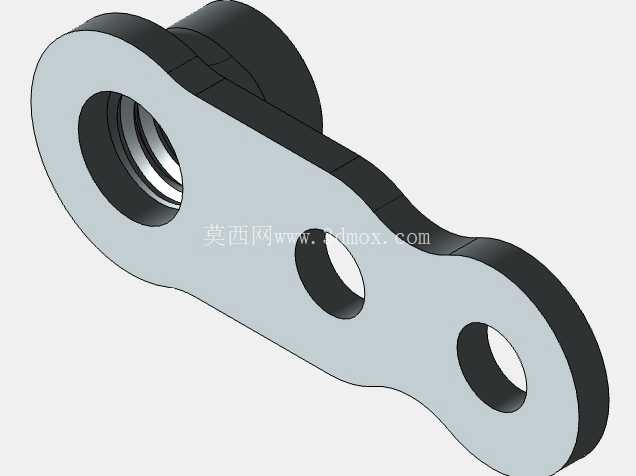

从结构设计逻辑来看，这款螺母采用了三部分功能分区的布局：中间凸起的圆柱段是核心的螺纹承载区，内部加工标准M4粗牙内螺纹，圆柱段的外径略小于板材上的预冲孔直径，压装时圆柱段穿过板材预冲孔，底部的法兰面贴合板材背面，通过压铆设备的压力让圆柱段端部产生塑性变形，翻边卡紧在板材正面，形成轴向的抗拉脱约束；两侧对称布置的带孔翼板是防转定位结构，两个光孔的中心距经过严格公差匹配，安装时可以预先在板材对应位置加工两个定位凸点或者小直径定位销，翼板的光孔套入定位结构后，完全限制螺母本体在拧紧螺丝时的周向转动，避免压铆结构受扭转力出现松动，相比单孔的压铆螺母，双侧翼板的抗扭能力提升60%以上，能承受更大的螺丝拧紧力矩。

在安装边界的尺寸控制上，这款螺母的法兰翼板整体采用长圆形轮廓，没有尖锐的直角棱边，压装后不会在薄板表面产生应力集中点，翼板的厚度控制在2.5mm，既保证了自身的结构强度，又不会在板材背面形成过高的凸起，适配大部分需要平整安装面的装配场景；中间圆柱段的伸出长度可以根据不同的板材厚度选择对应规格，针对1.5mm厚度的常用钣金板材，圆柱段伸出长度设计为1.8mm，压装后翻边高度控制在0.3mm左右，既不会因为伸出过长导致螺丝拧入深度不足，也不会因为伸出过短导致压铆结合力不够。螺纹段的有效啮合长度设计为6mm，满足M4螺纹的标准啮合深度要求，即使搭配4.8级的内六角圆柱头螺丝，也能达到对应的螺纹连接强度要求，不会出现螺纹剪切失效的问题。

从功能特性上看，这款螺母自带的自锁特性来自于压装后的结构约束，不需要额外添加防松垫圈、螺纹胶等辅助防松元件，在承受振动载荷的工况下，双侧翼板的定位结构能持续限制螺母的转动，螺纹啮合段的轴向预紧力可以长期保持，适合用在有持续小幅振动的设备装配场景，比如小型风机的外壳连接、输送线的护板固定、户外机柜的内部构件安装。相比焊接螺母，这种压铆式的安装工艺不会在板材表面产生焊痕、热变形，不需要后续的打磨、防锈处理工序，装配效率更高，也适合用在表面已经做过喷塑、阳极氧化处理的板材上，不会破坏板材的表面处理层。在三维建模过程中，这类零件需要重点控制几个关键尺寸的公差：两侧翼板安装孔的中心距公差需要控制在±0.05mm以内，保证和板材上的定位孔精准对位；中间圆柱段的外圆和法兰面的垂直度公差控制在0.03mm以内，避免压装后螺纹孔出现倾斜，导致螺丝拧入后出现别劲、螺纹损伤的问题；内螺纹的中径公差按照6H级精度加工，满足标准紧固件的互换性要求，不需要针对特定螺丝做适配加工。

在实际选型应用中，需要注意安装空间的边界要求：螺母翼板的总长度方向需要预留至少1mm的安装避让空间，避免压装时翼板和板材上的其他结构产生干涉；螺纹孔的中心到板材边缘的距离需要大于3倍的螺纹公称直径，也就是12mm以上，避免压装时板材边缘出现开裂、变形；如果用在导电连接的场景，螺母和板材的结合面需要去除表面涂层，保证压装后金属直接接触，满足接地导通的电阻要求。这类连接件虽然结构尺寸不大，但在薄板装配体系里是核心的基础元件，合理的结构设计能大幅降低现场装配的难度，减少后期维护时的连接件失效问题，在做三维结构设计时，需要提前在钣金件的展开图里预留好对应的安装孔位，同步考虑压铆工艺的加工顺序，避免在折弯、焊接工序之后再进行压铆，导致压铆设备没有足够的操作空间。
