管材垂直转运周转推车结构设计

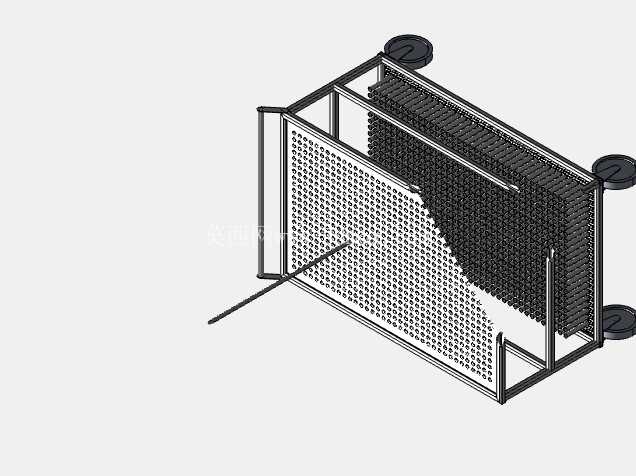

　　在管材加工、线束生产、细长轴类零件制造的车间场景里，细长圆柱类工件的转运一直是物流环节容易被忽略的痛点——这类工件长径比大，水平堆叠存放容易产生弯曲形变，转运过程中相互磕碰还会造成表面划伤，传统的平板推车、通用料箱很难适配这类工件的存放转运需求，这款垂直存放式管材转运推车就是针对这类场景开发的专用承载器具。从结构设计逻辑来看，这款推车没有采用常规的平板承载面，而是用带密集冲孔的立式网板作为主要承载限位结构，冲孔的孔径经过匹配设计，刚好可以让不同直径的管材垂直插入孔位中，每根管材都有独立的存放位，从根源上避免了工件之间的相互挤压、磕碰，垂直放置的状态也能让长径比大的工件依靠自身重力保持竖直状态，不会因为堆叠产生弯曲应力，对于薄壁管材、精加工后的细长轴类零件来说，这种存放方式能大幅降低转运过程中的工件损耗率。

　　推车的框架采用矩形钢管焊接成型，整体为开放式框架结构，四个角位安装了万向脚轮，其中两个脚轮带刹车锁定结构，方便在车间不同工位之间移动，也能在固定工位停靠时保持稳定不会滑移。框架的侧面设置了推拉扶手，扶手的高度符合人体工程学设计，操作人员推行时不需要过度弯腰，长时间转运作业也能降低操作疲劳感。立式冲孔网板采用模块化安装设计，通过螺栓固定在框架的内侧，后期如果需要适配不同直径的管材，只需要更换对应冲孔规格的网板即可，不需要整体更换推车，能降低车间工装的投入成本。

　　网板的冲孔排布经过密度优化，在保证网板结构强度的前提下尽可能提升存放容量，单次转运可以承载数百根细长管材，转运效率相比传统水平堆叠的方式提升40%以上，同时垂直取放的方式也让操作人员拿取工件时不需要翻找堆叠的物料，单根取放的动作更顺畅，能提升上下工序的衔接效率。从安装边界和尺寸适配来看，这款推车的整体宽度控制在650mm以内，刚好适配车间常见的人行通道、设备之间的操作间隙，不会因为尺寸过宽影响车间通行；整体高度控制在1200mm，垂直插入的管材顶端不会超过操作人员的视线高度，推行时不会因为物料遮挡视线产生安全隐患。

　　推车的底部框架做了下沉式设计，承载重心比常规平板推车低150mm左右，即使满载状态下推行，遇到车间地面的小坡度、接缝处也不会出现侧翻风险，稳定性更有保障。在实际应用中，这款推车除了用于管材类工件的转运，还可以适配长杆类刀具、细长电极、线束半成品等多种长条形工件的车间周转，在管材切割工位、数控车床加工工位、线束装配工位之间作为中间缓存转运载体，替代传统的木质料架、通用塑料周转箱，让车间的物料存放更规整，也能减少工件在转运环节的质量损耗。设计过程中针对网板的承重做了有限元校核，单孔位的垂直承重可以达到5kg，满载状态下网板的形变量控制在1mm以内，不会因为长期承重出现网板变形、孔位错位的问题；框架的焊接位置都做了去毛刺打磨处理，不会出现尖锐边角划伤操作人员或者刮蹭工件表面的问题，脚轮的安装位置做了加强筋焊接，长期满载移动也不会出现脚轮脱落、框架变形的问题。
