适配大疆O3与XT60的Mark5机架安装座

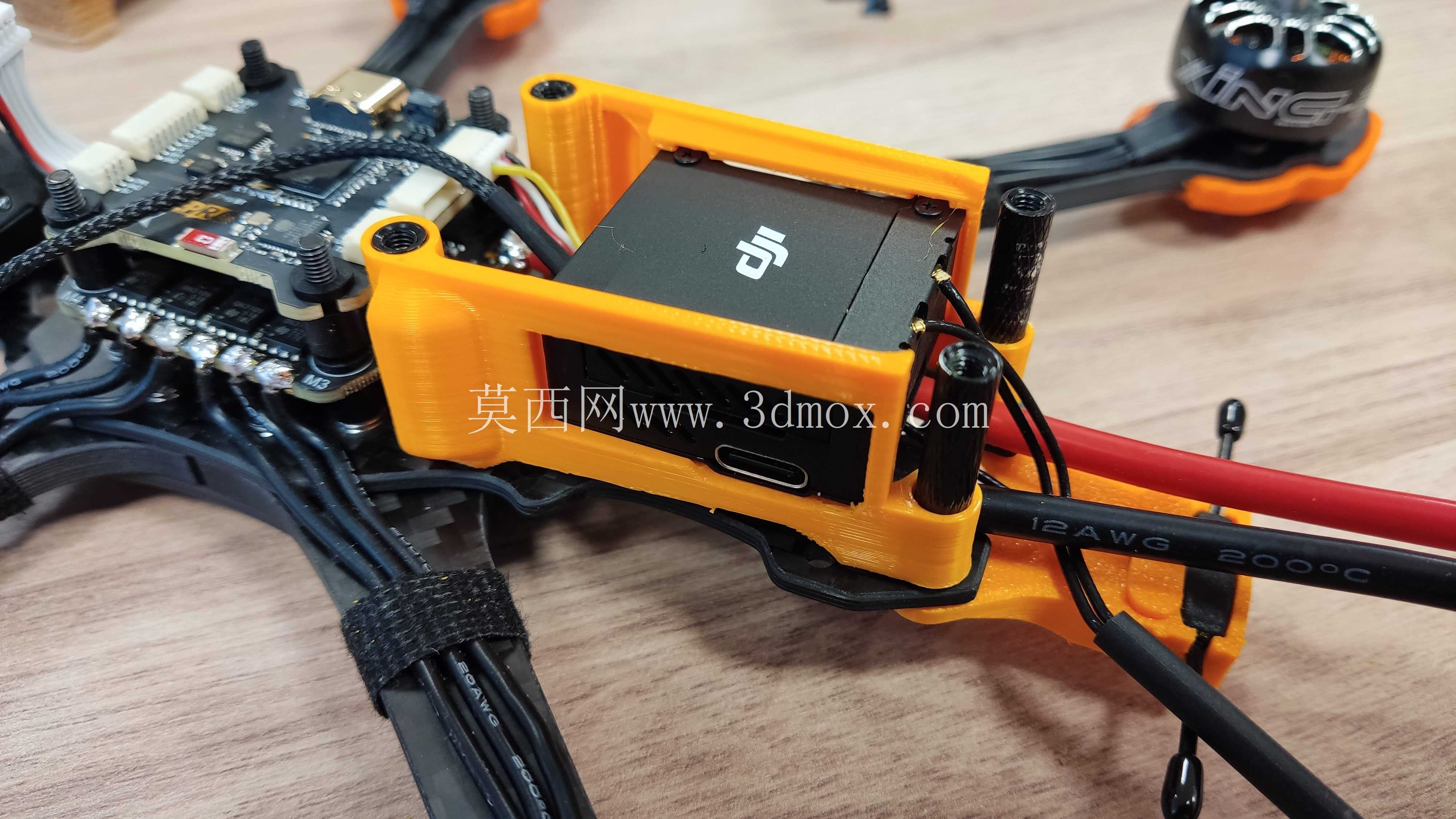

在穿越机改装与日常装机作业中，机架拓展安装位的适配性一直是影响装机效率与飞行稳定性的核心细节，不少飞手在给Mark5 Phisital机架加装图传、天线与电源接口时，常遇到孔位不匹配、安装后突出量过大影响重心、走线杂乱干扰信号的问题，这款安装座就是针对这类实际装机痛点开发的结构件。从实际使用场景来看，它主要服务于五寸穿越机的装机与改装环节，不管是日常休闲飞、竞速训练还是花飞练习的机型，只要采用Mark5 Phisital机架结构，都可以通过这个安装座完成三类核心部件的固定：大疆O3图传单元、RX接收机天线、XT60电源插座，省去了飞手自行测量孔位、切割碳板、打胶固定的繁琐步骤，也避免了自行改装时出现的结构强度不足、装机公差过大导致的部件松动问题。

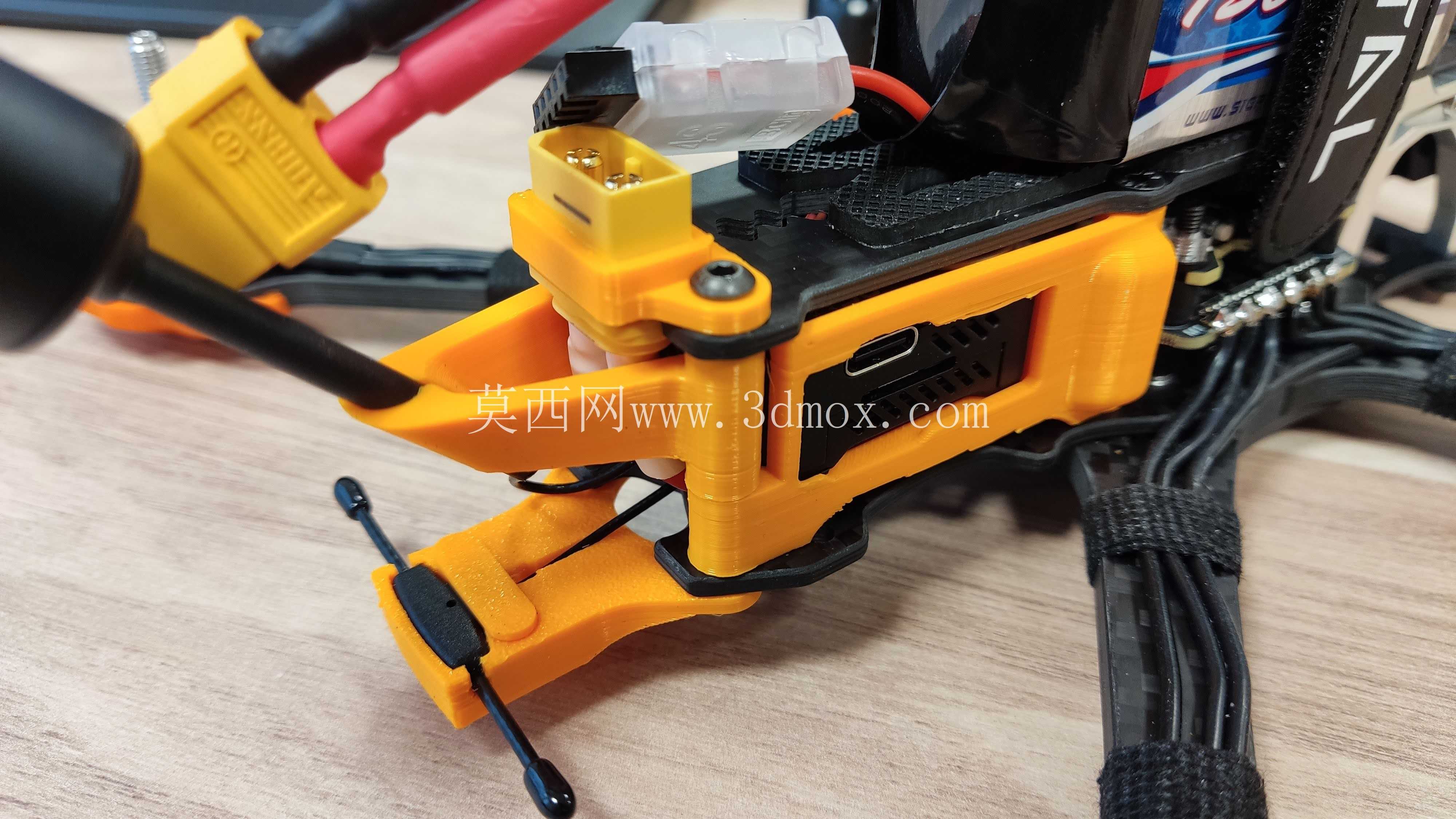

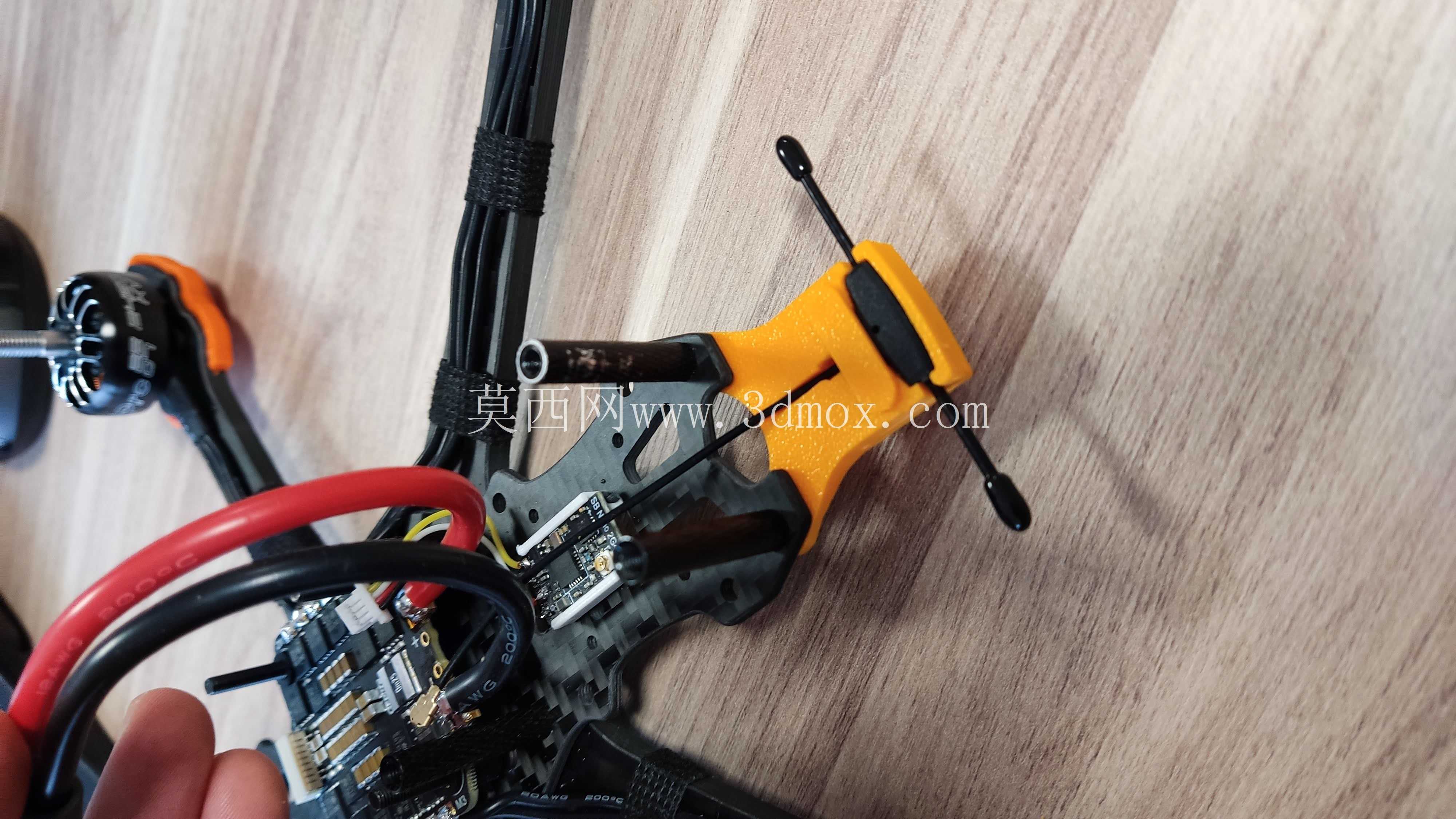

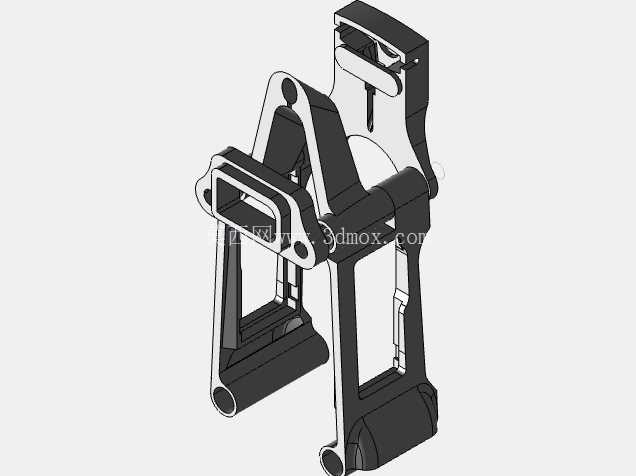

从功能特性上看，这款安装座采用一体化框架式结构，整体通过镂空设计实现减重，不会给机架带来过多的额外负载，同时结构上预留了两个独立的O3图传安装位，飞手可以根据自己的走线习惯、重心调配需求选择靠前或者靠后的安装位置，灵活适配不同的电池摆放位置与飞控布局，避免图传单元与其他机载部件出现干涉。针对RX天线的安装位，结构上做了立式支撑设计，能够让天线保持垂直向上的最优信号接收角度，避免天线倒伏导致的信号衰减、丢控风险，同时安装位的间隙刚好匹配常规天线的固定卡扣，不需要额外的扎带固定就能保证天线在大机动飞行时不会移位。XT60插座的安装位则做了沉台设计，插座嵌入安装座内部后，仅留出接口端对外，既可以避免飞行中杂草、碎石磕碰插座导致焊盘脱落，也能让电源线的走线更加贴合机架侧板，减少风阻。

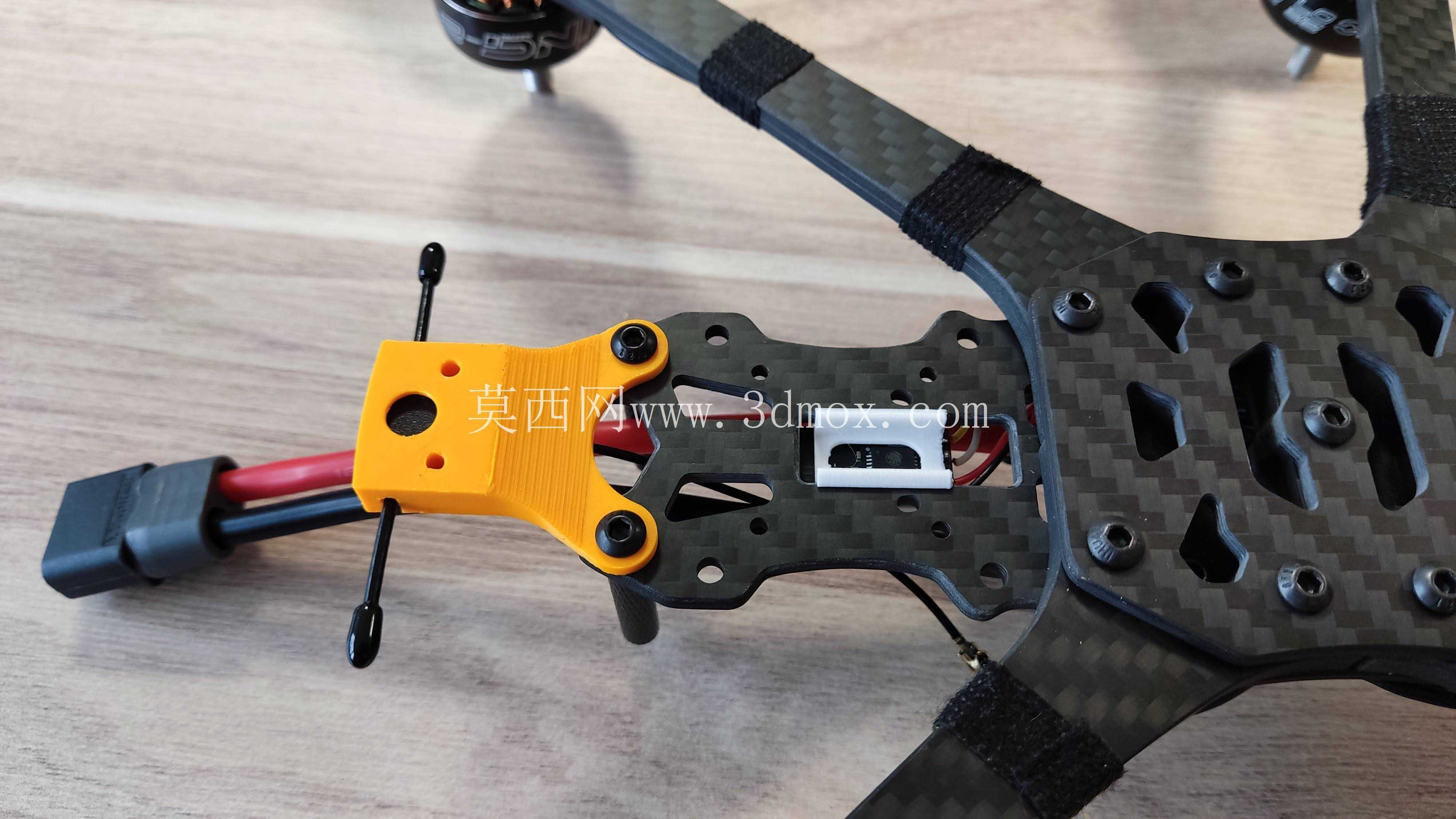

从设计思路层面拆解，整个结构完全贴合Mark5 Phisital机架的安装边界，安装座底部的卡扣与孔位完全匹配机架前部的安装槽，不需要对原有机架进行任何打磨、切割改装，直接卡入机架对应位置后即可完成定位，安装公差控制在0.1mm以内，不会出现安装后晃动、错位的问题。结构的壁厚设计经过实际装机验证，在保证整体重量控制在合理区间的前提下，足够应对穿越机炸机时的常规冲击，不会出现轻微磕碰就断裂的问题，同时所有的边角都做了倒角处理，既避免了安装时划伤手或者割伤线材，也能减少飞行过程中的应力集中，提升结构的抗疲劳性能。走线槽的设计也充分考虑了实际装机需求，每个部件的安装位旁都预留了对应的走线缺口，线材可以顺着缺口直接走到机架内部的飞控、电调位置，不会出现线材被安装座压住、磨损绝缘皮的风险。

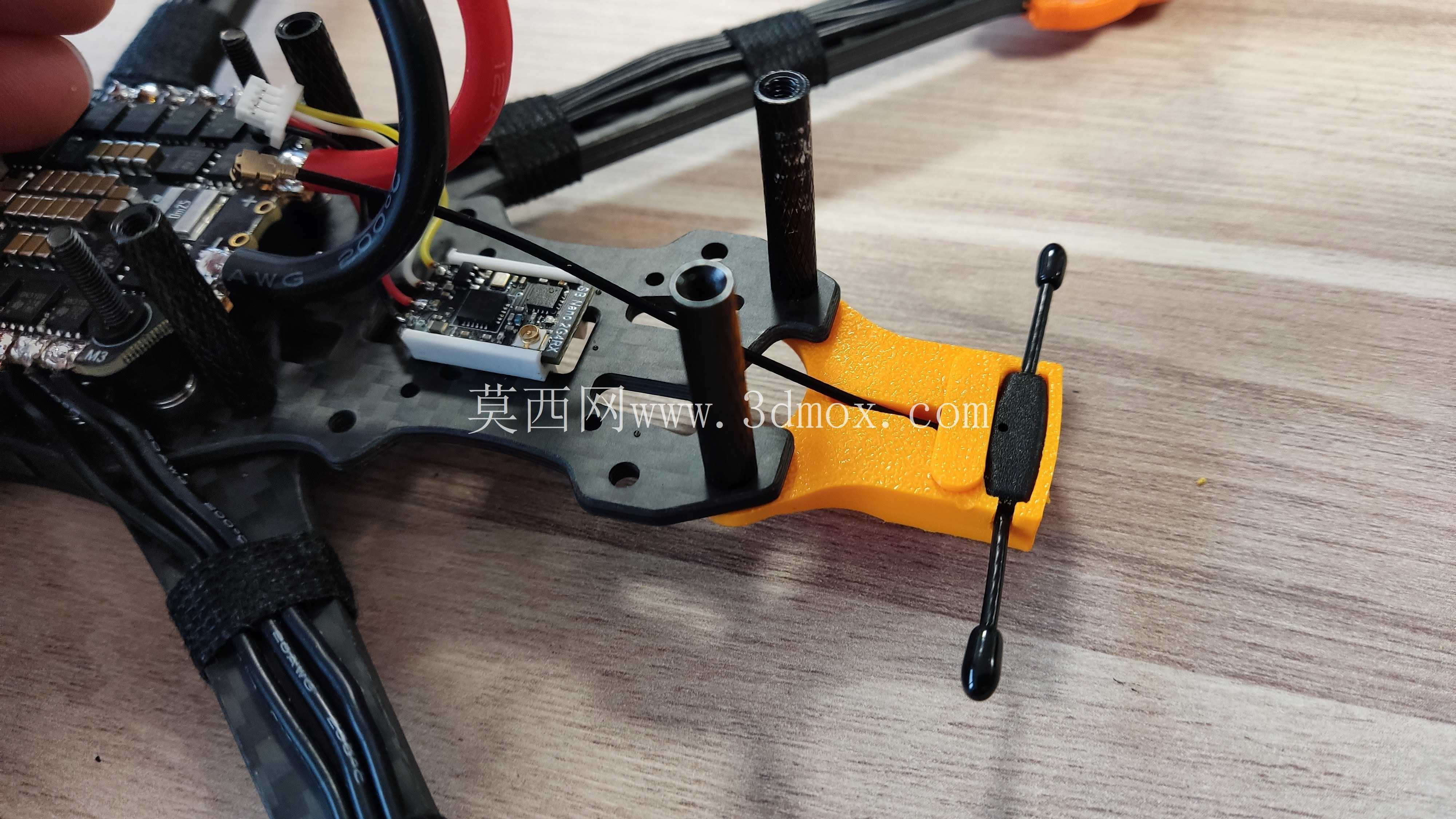

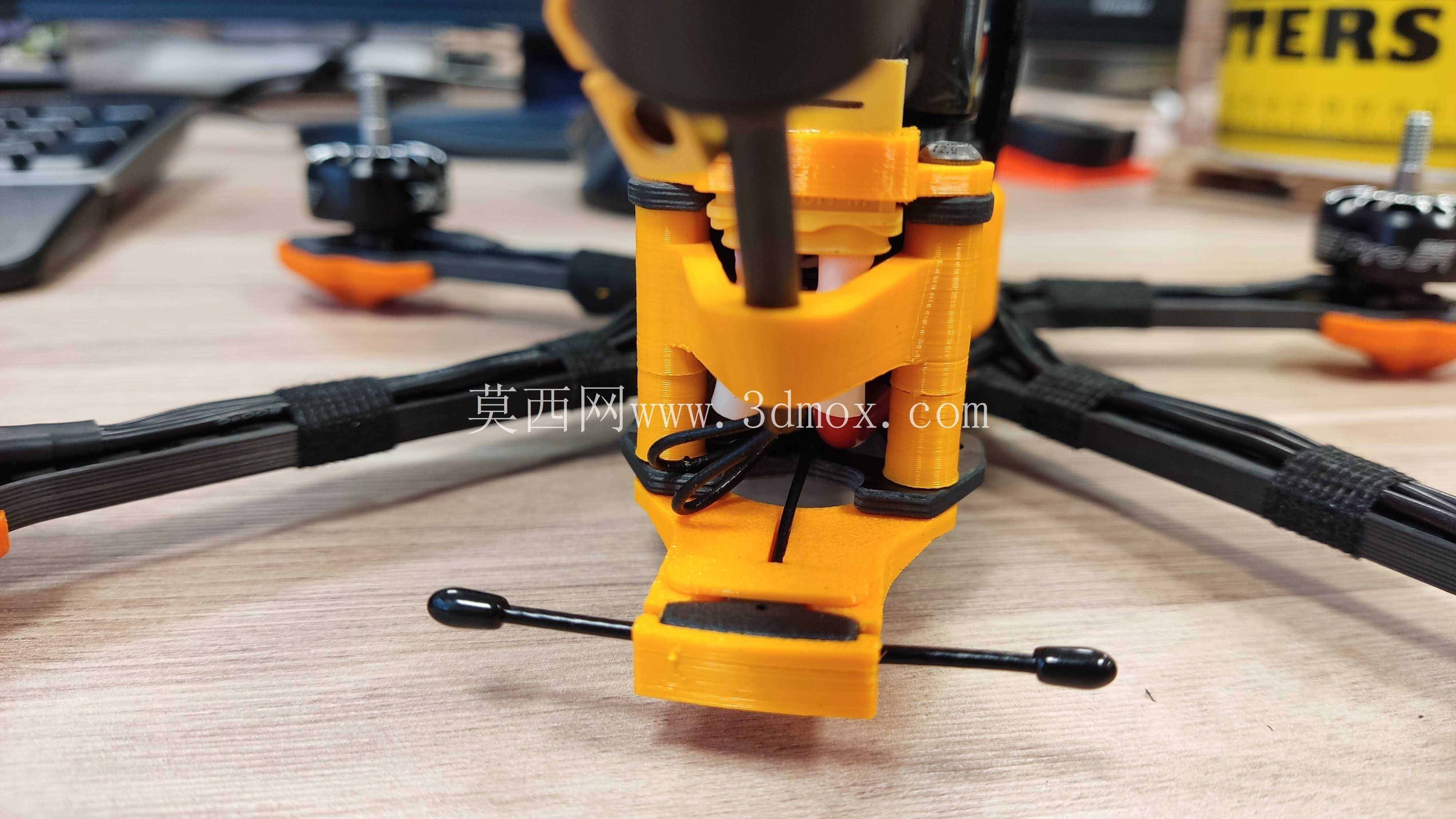

关于安装边界与尺寸适配，这款安装座整体宽度与Mark5机架的前部立柱间距完全一致，安装后不会超出机架的侧板宽度，不会给飞行带来额外的风阻，整体高度控制在不遮挡摄像头视野的范围内，不管飞手采用什么角度的摄像头安装倾角，都不会出现安装座入镜影响FPV画面的问题。XT60插座安装位的尺寸完全适配标准XT60母座的外形尺寸，插座嵌入后需要配合专用胶水粘合固定，粘合后插座与安装座形成整体结构，插拔电池时不会出现插座跟着转动、扯断电源线的问题。O3图传的两个安装位孔位完全匹配大疆O3单元的固定孔距，不需要额外打印转接件就可以直接固定，安装后图传镜头的角度可以通过机架本身的摄像头调节结构正常调整，不会被安装座干涉。RX天线的安装位孔径适配常规的5.8G蘑菇天线与棒状天线，不管是左旋还是右旋天线都可以正常固定，安装后天线的位置处于机架的最上部，不会被机架碳板或者电池遮挡信号，能够保证最佳的信号接收效果。

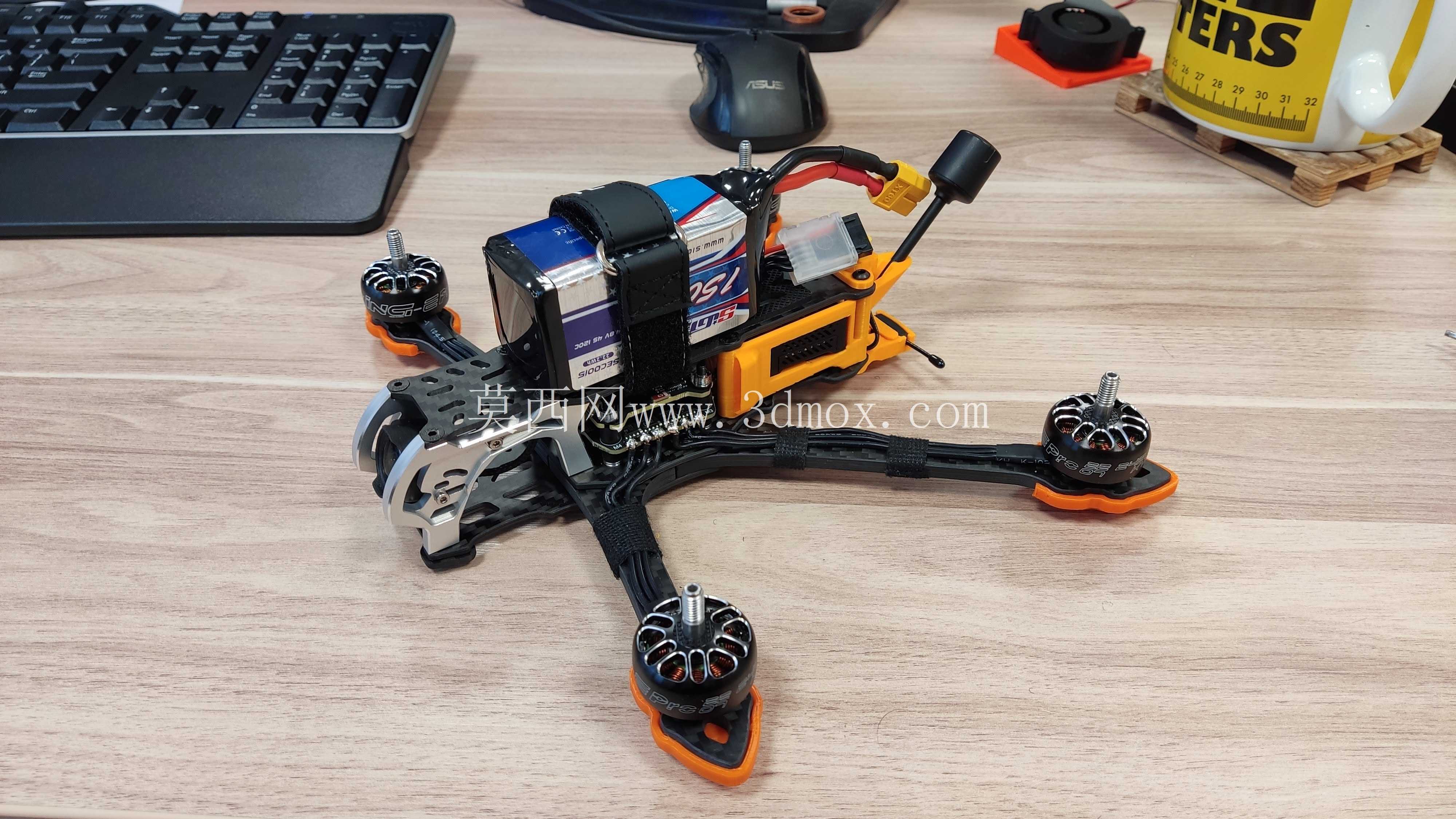

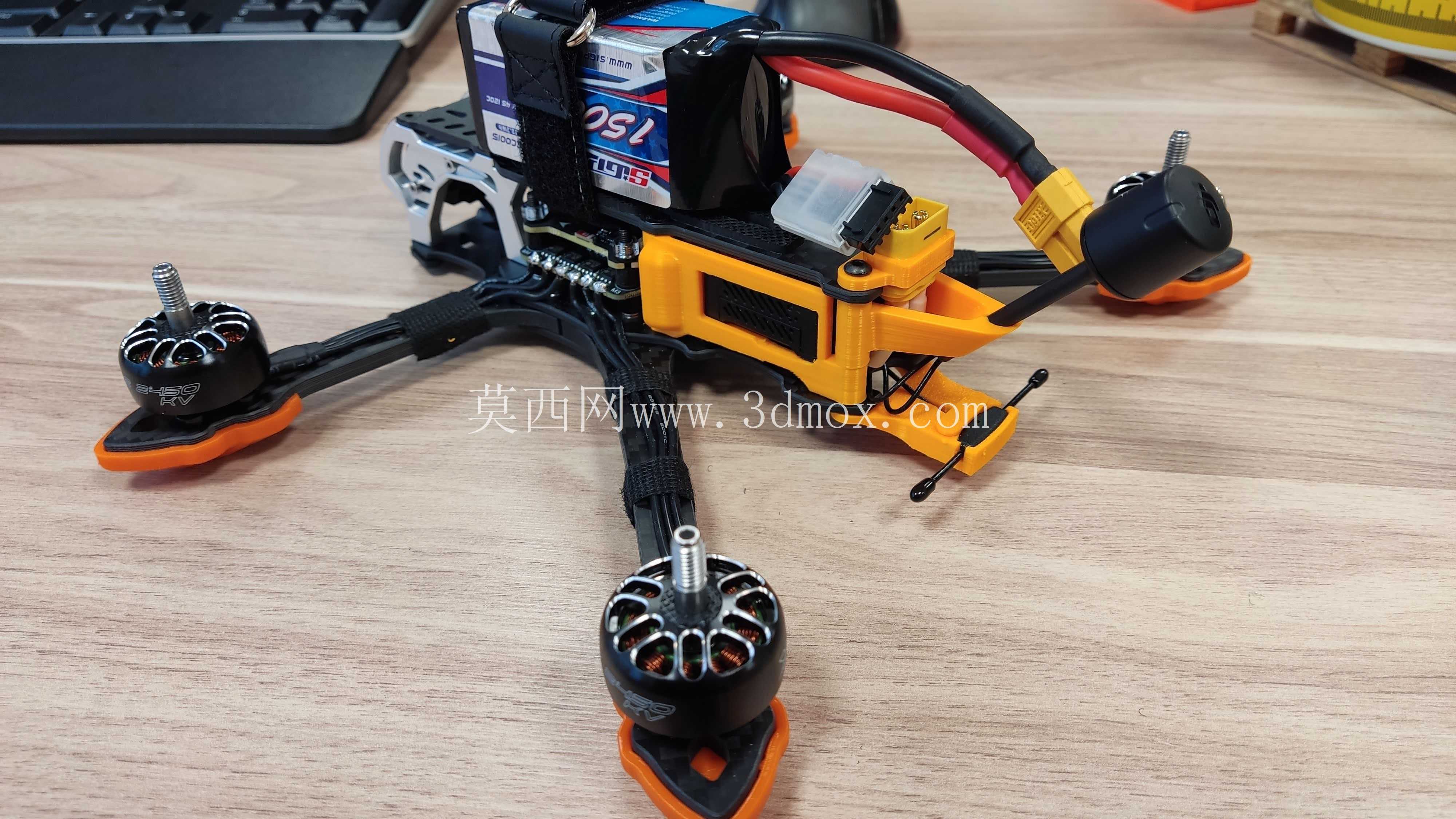

在实际装机使用中，这款安装座能够大幅缩短装机时间，以往自行改装固定这三个部件可能需要半小时以上的测量、打孔、固定时间，使用这款安装座只需要将对应部件固定在安装座上，再将整个安装座卡入机架对应位置即可，整个过程不超过十分钟，而且安装后的整体布局更加规整，走线更加顺畅，重心也更容易调配到机架的中心位置，对于追求装机效率与飞行稳定性的飞手来说，是非常实用的机架拓展结构件。结构本身的材质适配常见的3D打印耗材与注塑加工工艺，不管是飞手自行打印使用还是批量生产都有很好的适配性，结构上没有倒扣、薄壁等难以加工的设计，生产良率能够得到很好的控制。
