Geprc gep-m10 GPS mark5 phisital安装固定座结构设计

在穿越机FPV飞行设备的结构搭建环节，GPS模块的安装固定精度直接影响飞行定位的稳定性与信号接收效率，这款适配Geprc gep-m10 GPS mark5的安装座，正是针对穿越机紧凑机身布局、高频振动工况下的模块固定需求开发的专用结构件。从实际装机场景来看，穿越机飞行过程中会持续产生电机转动带来的高频振动，同时在做翻滚、急停、大角度转向等特技动作时，安装座需要承受模块自身的惯性载荷，若固定结构设计不合理，轻则出现GPS模块偏移导致定位数据漂移，重则出现模块松脱脱落引发飞行事故，因此该安装座在结构设计阶段就充分考虑了振动工况下的连接可靠性。

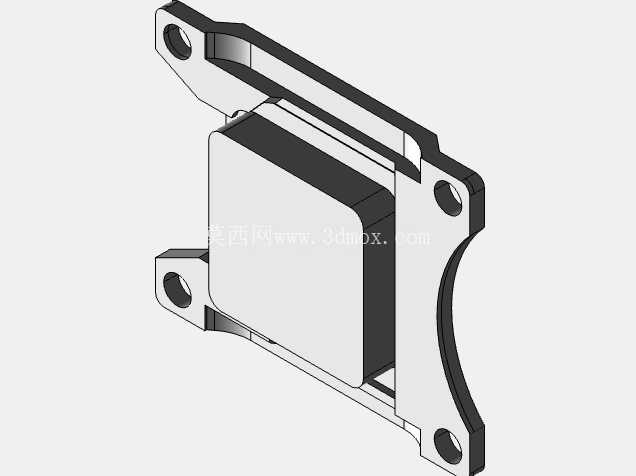

从结构功能特性来看，该安装座采用一体化框式承载结构，中间区域设置与GPS模块外形完全匹配的限位型腔，模块装入后可实现X、Y、Z三个方向的初步限位，避免模块在型腔内出现窜动；四周延伸出带安装孔的固定耳，四个安装孔的孔位完全匹配Mark5机架的预设安装点位，孔位公差控制在±0.1mm范围内，保证装机时无需额外修配即可直接对位锁附，固定耳与中间承载框之间设置圆弧过渡结构，避免应力集中导致飞行过程中固定耳断裂。安装座的侧边设置弧形避让结构，对应机架上的走线槽与天线安装位，不会干涉GPS天线的信号传输路径，同时预留了模块接线的出线空间，避免线材被挤压磨损。

从设计思路层面，该结构优先考虑轻量化需求，穿越机对整机重量敏感度极高，每减少1g的结构重量都能提升飞行续航与机动灵活性，因此安装座在保证结构强度的前提下，对非承载区域做了减薄处理，固定耳的非受力区域做了挖空优化，在不降低整体刚性的前提下尽可能压缩结构重量；同时兼顾铸造工艺的成型可行性，所有转角处均设置符合铸造脱模要求的工艺圆角，壁厚保持均匀过渡，避免出现壁厚突变导致的铸造缩孔、冷隔等缺陷，适合采用压铸工艺批量生产，生产效率高且成品件的尺寸一致性好，能够满足FPV配件批量装机的需求。

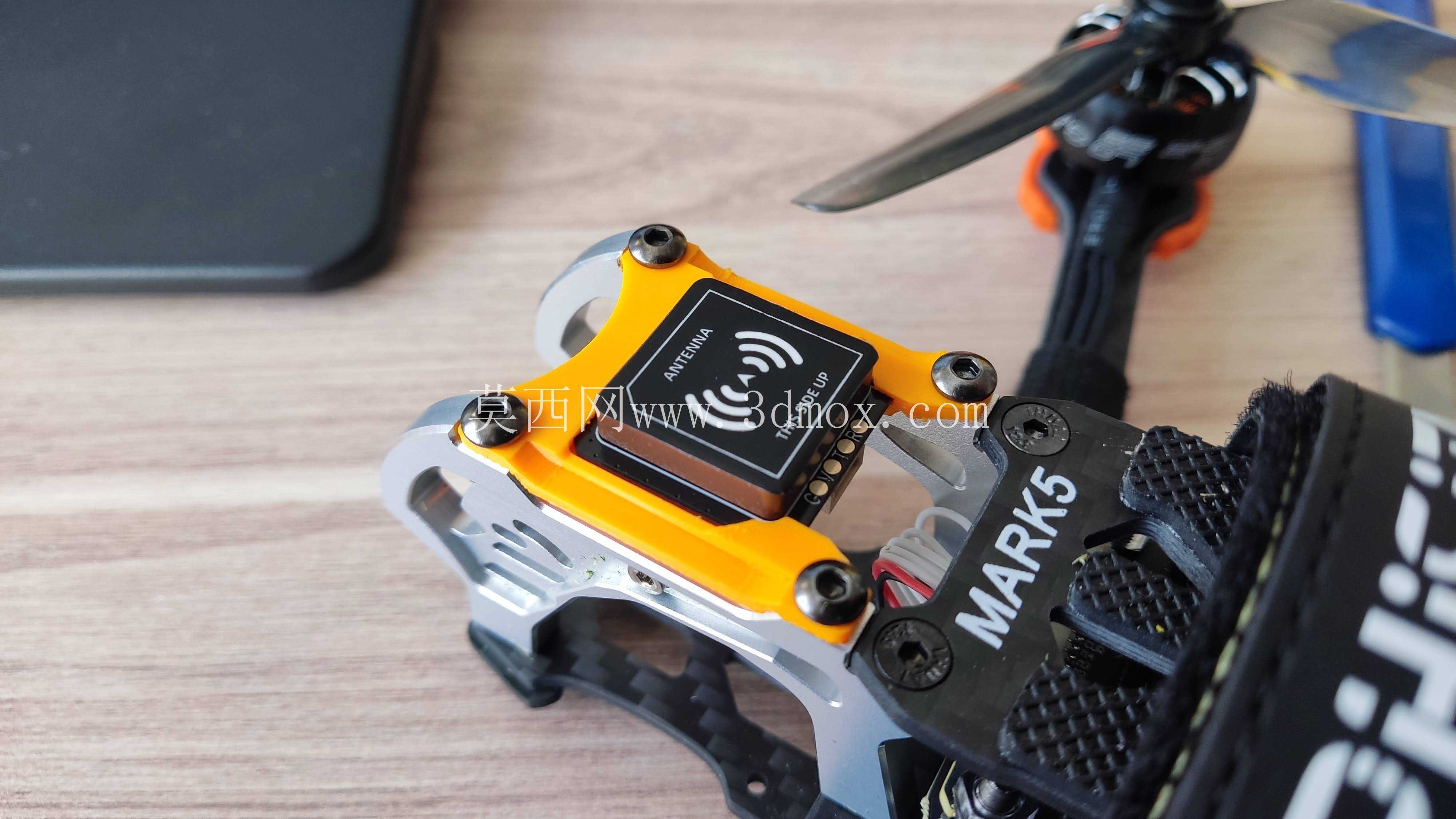

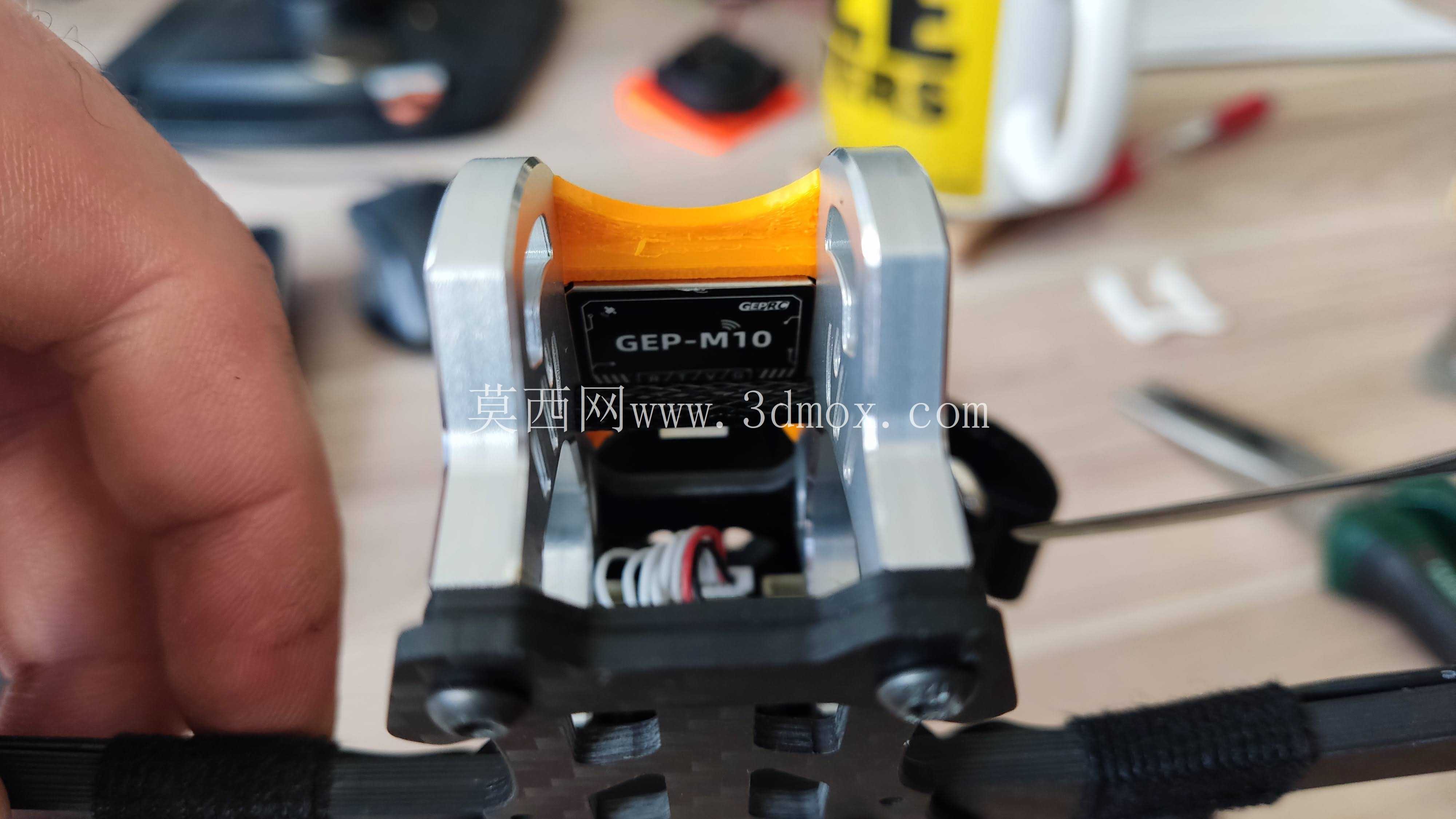

从安装边界与尺寸适配来看，该安装座的整体外轮廓尺寸完全适配Mark5机架的GPS安装仓空间，装入后不会突出机架上盖，避免飞行过程中安装座受到气流冲击产生额外风阻；中间型腔的尺寸与gep-m10 GPS模块的外形尺寸过盈量控制在0.05mm，模块装入后可通过紧配合实现初步固定，配合双面胶或扎带即可完成模块的可靠固定，无需额外设计复杂的压片结构；四个安装孔的孔径适配穿越机常用的M2螺丝，锁附后螺丝头部不会突出安装座表面，保证安装面的平整度。实际装机测试中，该安装座能够在全油门飞行、连续特技动作的工况下保持GPS模块的位置稳定，模块信号接收强度无明显衰减，定位数据刷新率保持稳定，未出现因固定松动导致的定位漂移问题。

针对FPV设备经常出现的炸机工况，该安装座的材料选型适配高强度铸造铝合金，具备一定的抗冲击韧性，在中等强度炸机冲击下不会出现碎裂，能够对内部的GPS模块起到一定的防护作用，避免模块直接受到撞击损坏；安装座的表面处理采用硬质阳极氧化工艺，提升表面耐磨性与抗腐蚀能力，适应户外飞行时遇到的潮湿、沙尘等复杂环境，长期使用不会出现锈蚀或磨损导致的安装间隙变大问题。结构设计上还考虑了模块的散热需求，型腔与模块接触的区域设置微小的散热凸点，既可以减少接触面积避免模块被硬挤压损伤，也能预留一定的空气流通间隙，帮助GPS模块在长时间工作时散出热量，避免模块因过热出现工作异常。
