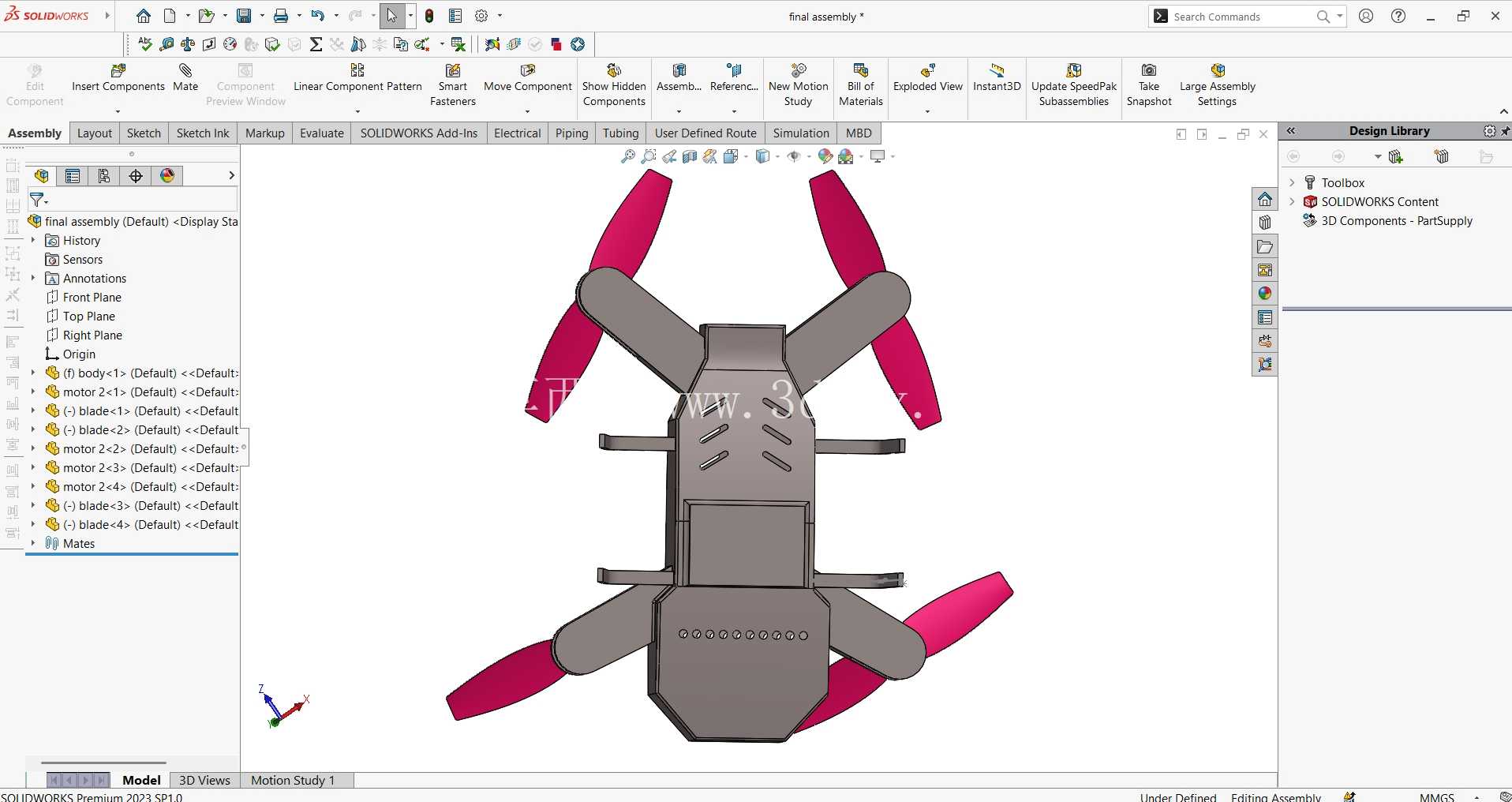

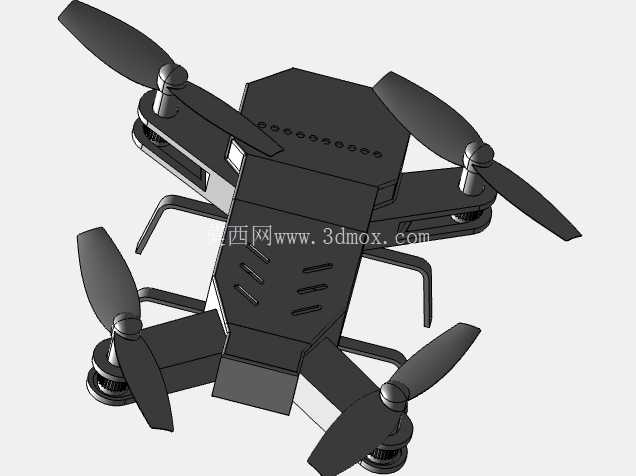

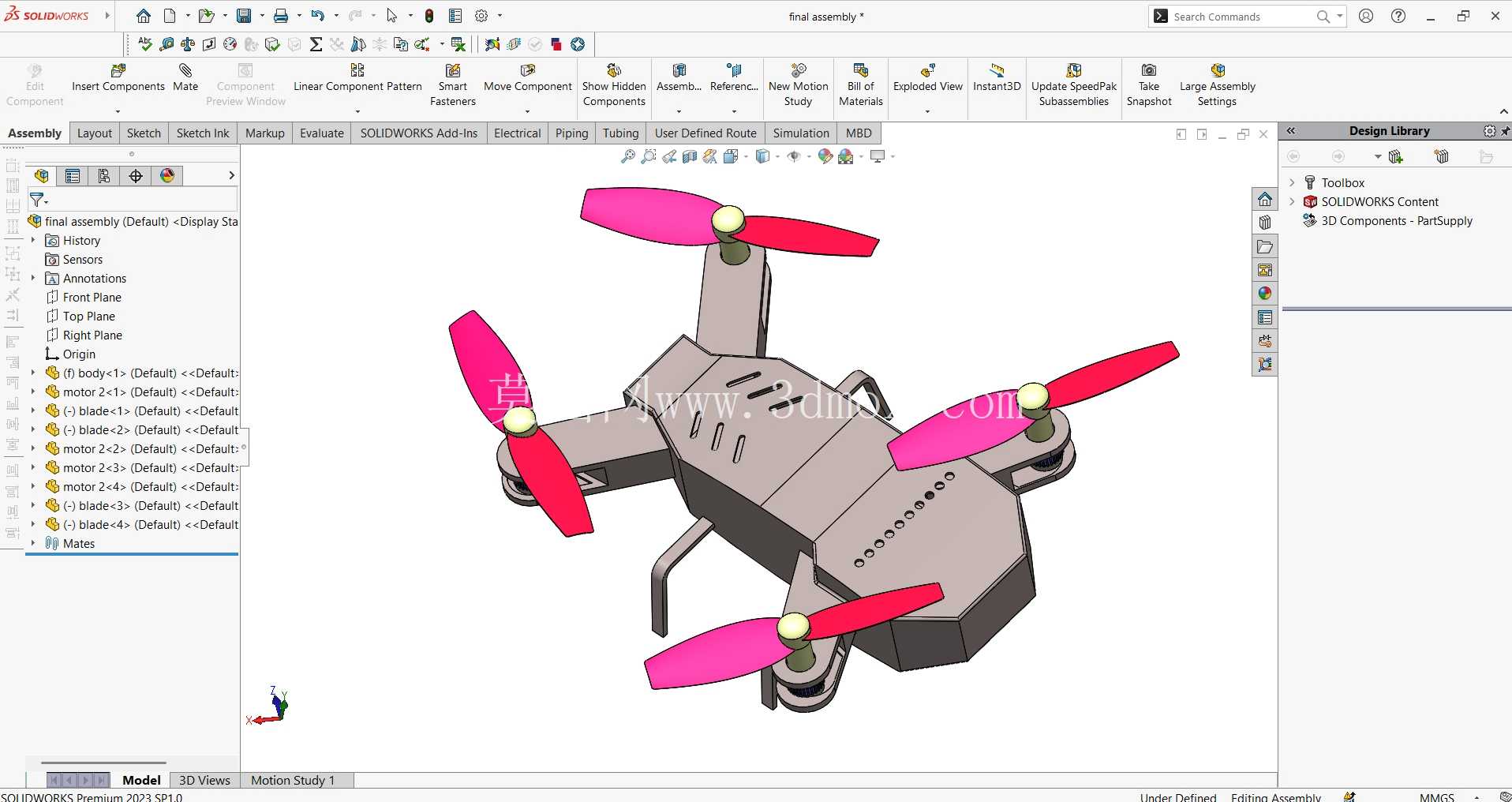

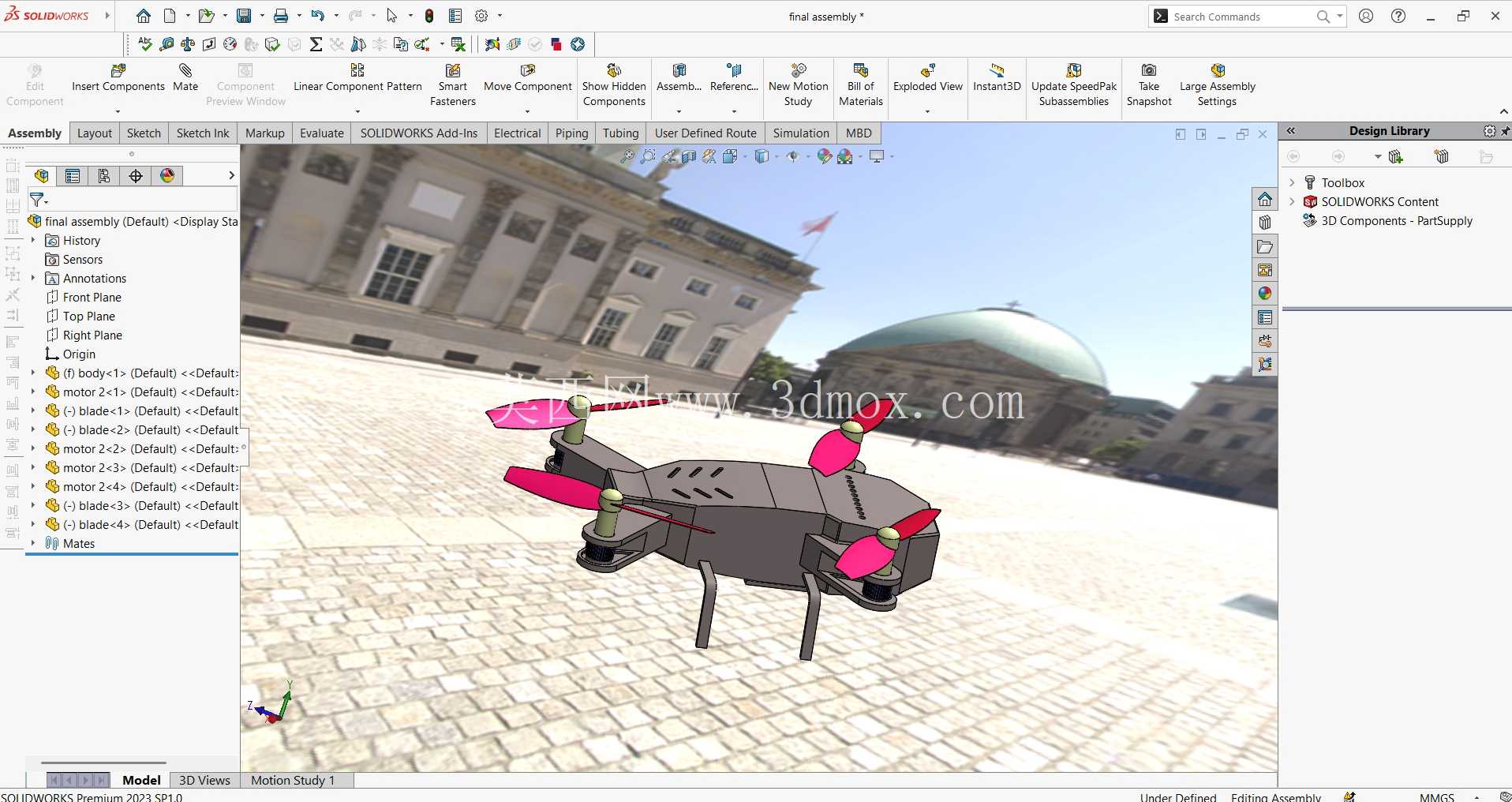

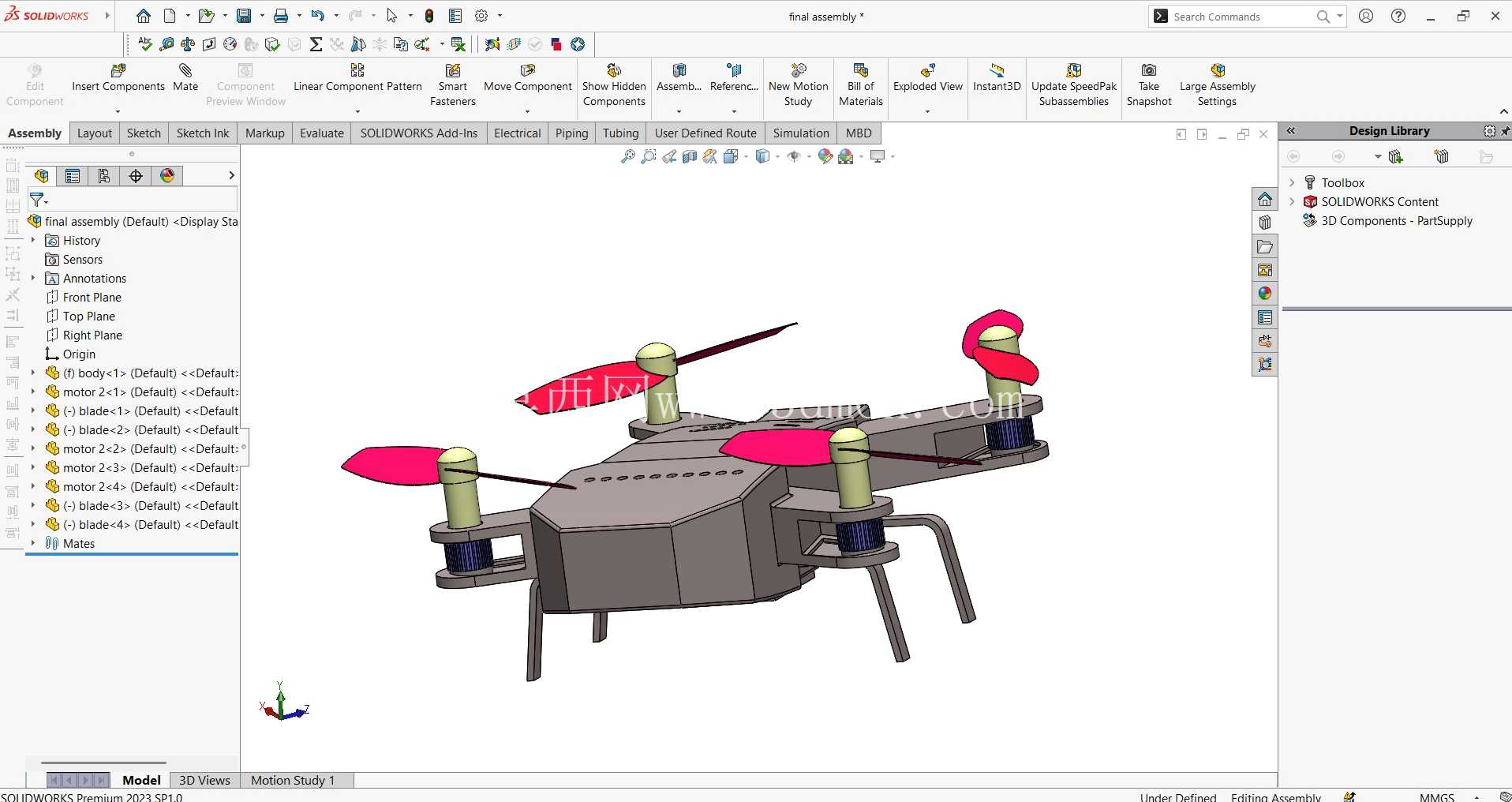

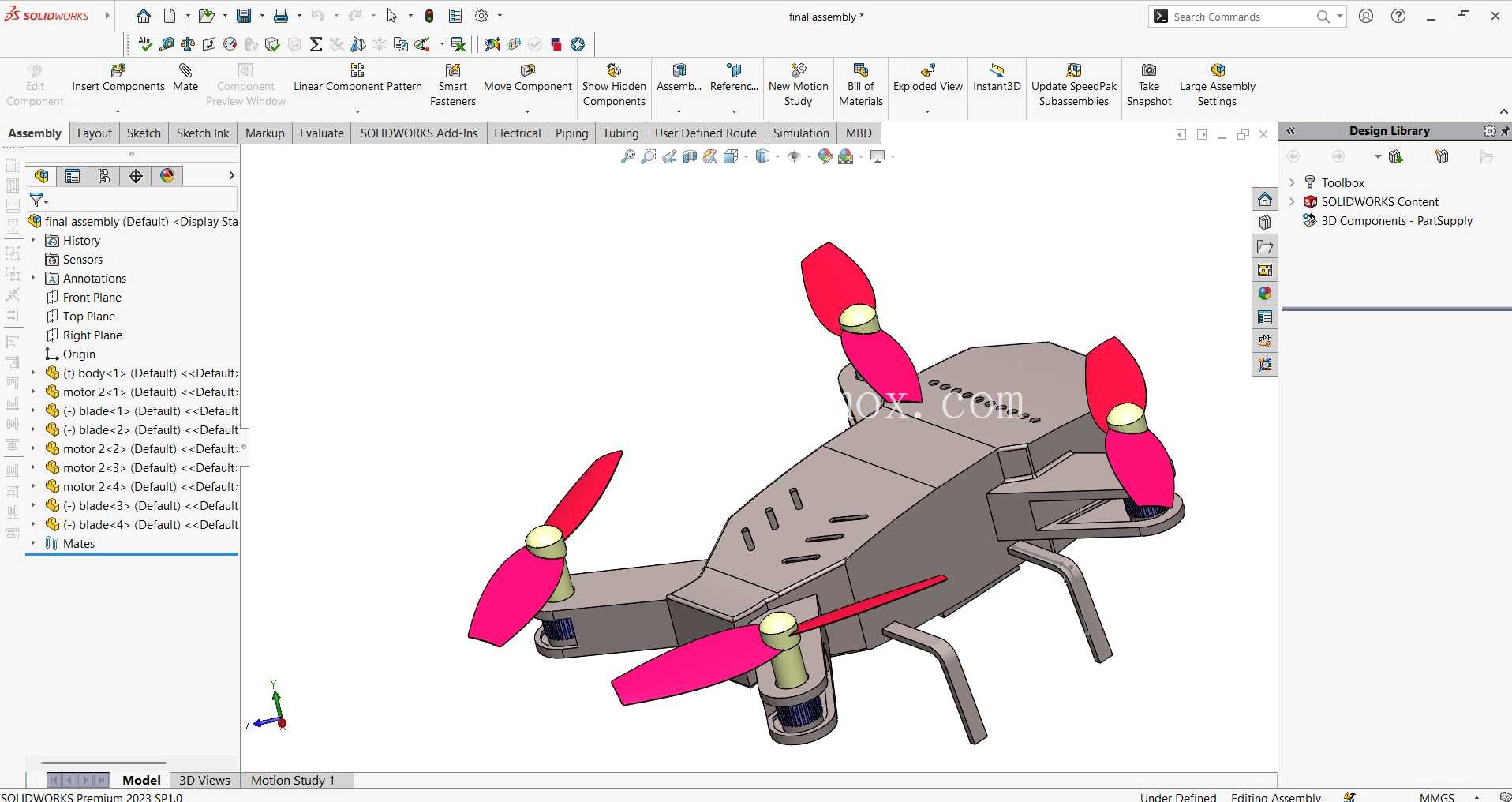

小型四旋翼航拍作业飞行器结构设计

　　这套四旋翼飞行载具的结构设计，核心围绕低空近景作业场景的实际使用需求展开，日常可适配小范围航测、园区巡检、轻量载荷挂载等常见作业场景，区别于大载重行业级无人机的冗余设计，整体结构偏向轻量化与易维护性平衡，兼顾日常作业的便携性与飞行稳定性。从结构布局来看，采用经典的X型旋翼排布，四个机臂与中心主机壳采用一体化衔接的结构设计，减少分体式机臂常见的连接松动、振动传导异常问题，机臂末端的电机安装位预留了标准的电机固定孔位，适配市面主流的22系列无刷电机安装尺寸，安装面做了局部加厚处理，抵消电机高速运转时产生的持续振动，避免长期飞行后安装位出现应力开裂。

　　中心主机壳采用上下扣合的腔体结构，腔体内部预留了飞控板、电调、电池、图传模块的安装空间，各模块的安装位都设置了对应的定位柱与走线槽，避免内部线束杂乱干扰飞控传感器的工作，壳体表面开设的多组长条形散热槽，正对电调与飞控的发热区域，飞行时的迎面气流可直接穿过散热槽带走核心元器件的工作热量，无需额外加装散热结构即可满足持续作业的散热需求。起落架采用一体式弯折的支腿结构，直接固定在主机壳下部的安装凸台上，支腿的倾斜角度经过反复调整，既保证降落时的支撑稳定性，避免侧翻，又尽可能减少起落架结构对下方云台视野的遮挡，支腿底部预留了缓冲脚垫的安装卡槽，可搭配橡胶脚垫抵消降落时的冲击，保护机身内部的精密电子元器件。

　　旋翼部分采用快拆式的桨叶固定结构，日常转运时可快速拆卸桨叶，减少整机收纳尺寸，桨夹与电机轴的配合采用D型轴定位，避免桨叶高速旋转时出现打滑偏移，保证动平衡精度。设计过程中重点考量了整机的重量分布，四个机臂的结构重量完全对称，电池安装位设置在整机重心的正下方，更换不同容量电池时不会出现重心大幅偏移的问题，降低飞控的校准难度，同时提升飞行时的姿态稳定性。机身的安装边界经过严格控制，整机对角电机轴距控制在常规消费级无人机的通用尺寸范围内，可适配市面上多数的便携收纳包，机臂外端没有突出的尖锐结构，降低日常搬运、作业过程中磕碰损坏的概率。结构细节上，所有的螺丝安装柱都做了铜嵌件预埋设计，避免反复拆装螺丝后出现塑料柱滑牙的问题，壳体的合模线位置都设置在非外观、非配合的侧面区域，不影响上下壳体的装配精度，各部件的配合公差控制在合理范围内，既不会出现装配间隙过大的问题，也不会因为公差过小导致装配困难。针对实际作业中可能出现的轻微磕碰场景，机臂外侧的边缘做了圆弧过渡加厚处理，轻微碰撞时可通过局部形变吸收冲击力，不会直接断裂损坏，降低日常使用的维护成本。

　　这套结构没有采用过多复杂的异形曲面设计，所有结构特征都兼顾了加工与装配的便利性，不管是3D打印打样验证，还是后续开模批量生产，都能有效控制加工难度与生产成本，同时结构的模块化程度较高，机臂、起落架、壳体都可单独更换，某一部件损坏后无需更换整机，进一步降低后续的使用成本。飞行姿态控制的相关传感器安装位设置在主机壳腔体的几何中心位置，安装面做了局部的平面度强化处理，避免壳体形变导致传感器安装倾斜，影响飞行姿态的解算精度，走线槽的位置避开了传感器的安装区域，避免电源线的电磁干扰影响传感器正常工作。整体结构没有冗余的装饰性设计，每一处结构特征都对应实际的使用需求，从作业便携性、飞行稳定性、维护便捷性多个维度做了平衡，可作为小型低空作业无人机的基础结构框架，根据不同的作业需求挂载对应的功能模块，适配不同的作业场景。
