拓扑优化轻量化防撞四轴飞行器框架

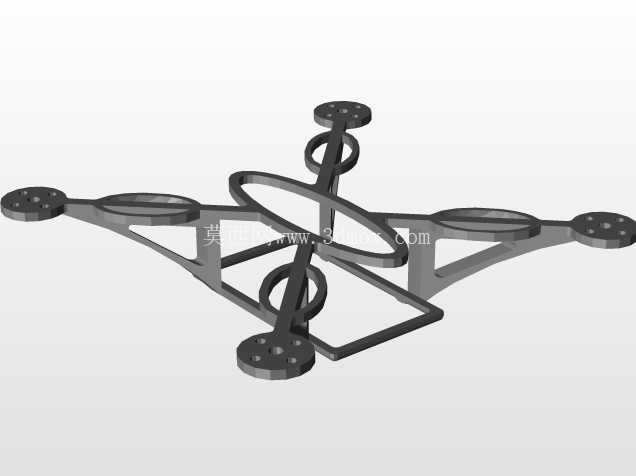

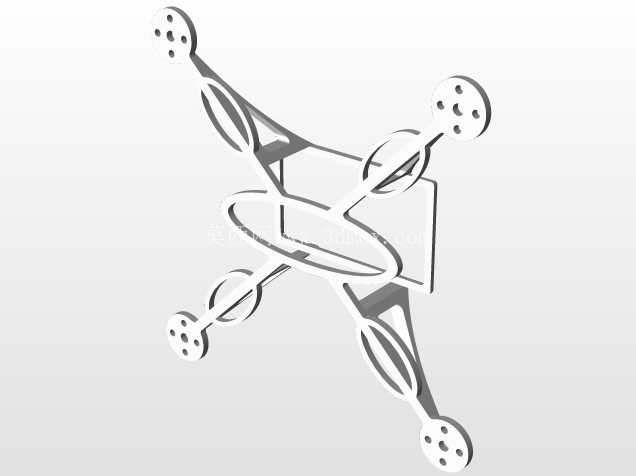

这套四轴飞行器框架的设计，最初是面向城市楼宇间短途巡检、林区植被抽样监测这类对起降容错率要求高的作业场景做的定向开发，区别于消费级航拍无人机侧重拍摄稳定性的设计逻辑，整个结构从一开始就把碰撞后的结构完整性、低负重下的续航冗余放在了设计优先级的最前端。做结构选型的时候最先推翻的就是传统航拍机常用的上下夹片式碳板架结构，那种结构在碰到墙面、树枝这类硬质障碍物时，机臂位置的应力集中点会直接把冲击力传导到中心飞控安装位，很容易造成飞控板震损、机臂断裂直接坠机的问题，所以最终采用了中心基座承托、机臂一体化外延的构型，四个机臂的末端直接预留动力电机的安装座，不需要额外加装电机座转接件，从根源上减少了连接环节的松动风险。

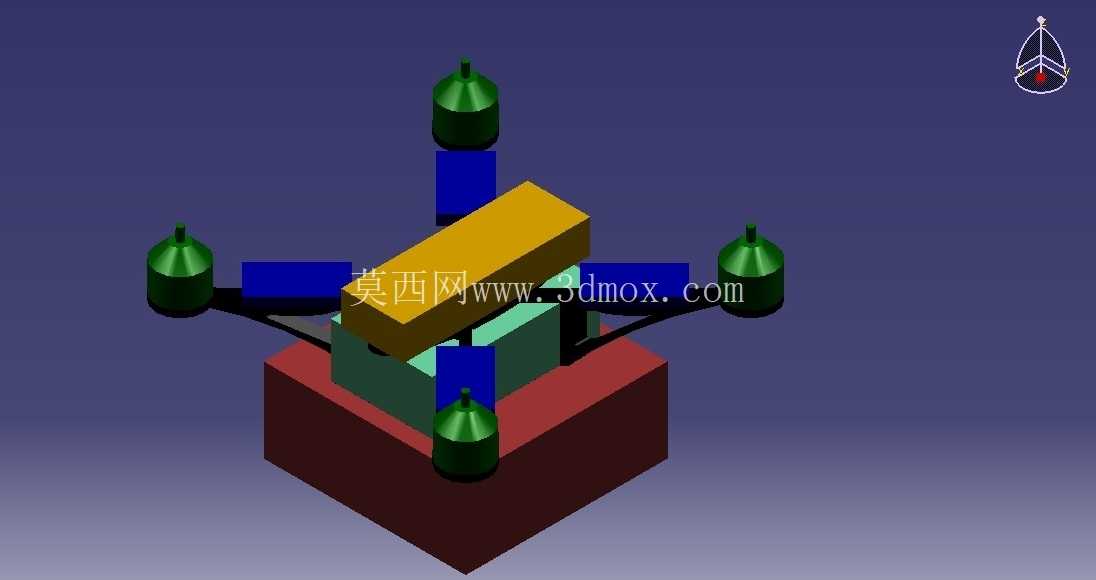

拓扑优化环节是整个结构设计的核心，在给定中心载荷区域（也就是飞控、电池、任务载荷的安装位）、四个机臂末端的电机载荷约束、以及常见碰撞工况的冲击力边界后，通过迭代计算去掉了所有非承力区域的冗余材料，最终整体质量比同尺寸等强度的传统实心框架减少了八成，这个减重幅度不是靠单纯削减壁厚实现的，而是通过力流路径的重构，让每一处结构材料都沿着主应力方向分布，哪怕是机臂外侧碰到障碍物，冲击力也会沿着机臂内部的加强筋结构分散到整个中心基座，不会在单点形成断裂临界应力。

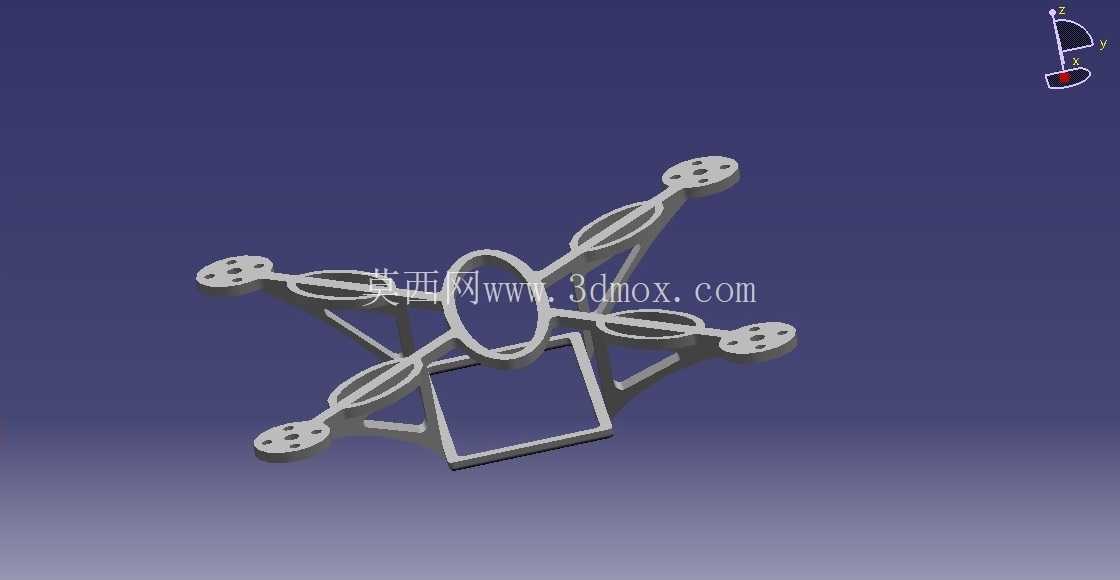

从安装边界来看，中心基座的上层预留了标准的飞控安装孔位，兼容主流的开源飞控安装尺寸，下层的电池仓可以适配常规的2S到4S航模锂电池，四个机臂的电机安装座孔位匹配常用的22系列无刷电机，不需要额外打孔改位就能直接完成动力系统的装配。框架的底部做了一体化的起落承托结构，不需要额外加装起落架，就能在硬质地面、草地甚至不太平整的碎石路面完成起降，底部承托结构的高度刚好预留了云台或者任务传感器的安装空间，不会在起降时刮擦到任务载荷。

防撞性能的设计没有采用额外加装防撞圈的方案，而是把机臂本身的结构强度做了针对性强化，机臂靠近末端的位置做了弧形的应力卸荷结构，当碰撞发生时，机臂末端会先产生微小的弹性形变吸收一部分冲击能量，剩下的冲击力沿着机臂传导到中心基座的环形加强结构上，不会直接传递到中心的电子元器件安装位，哪怕是低速状态下碰到墙面或者树干，也不会出现机臂断裂、飞控震松的问题。整个框架的结构外形没有多余的突出棱角，所有的连接位置都做了圆弧过渡，一方面是减少飞行过程中的风阻，另一方面也避免了尖锐结构在碰撞时对周边物体或者操作人员造成划伤。

在实际作业场景中，这种轻量化高防撞的框架可以大幅降低作业过程中的坠机风险，尤其是在林区、楼宇间这种障碍物密集的作业环境里，不需要刻意保持过大的安全距离就能完成近距离的巡检、拍摄作业，更低的结构自重也能让同等容量的电池获得更长的续航时间，提升单次作业的覆盖范围。结构本身的一体化构型也减少了装配环节的零件数量，日常维护时不需要频繁检查各个连接螺丝的松紧度，哪怕是长时间在振动环境下飞行，结构本身的连接可靠性也远高于多零件拼接的传统框架。
