带法兰安装基座的立式回转炮塔结构

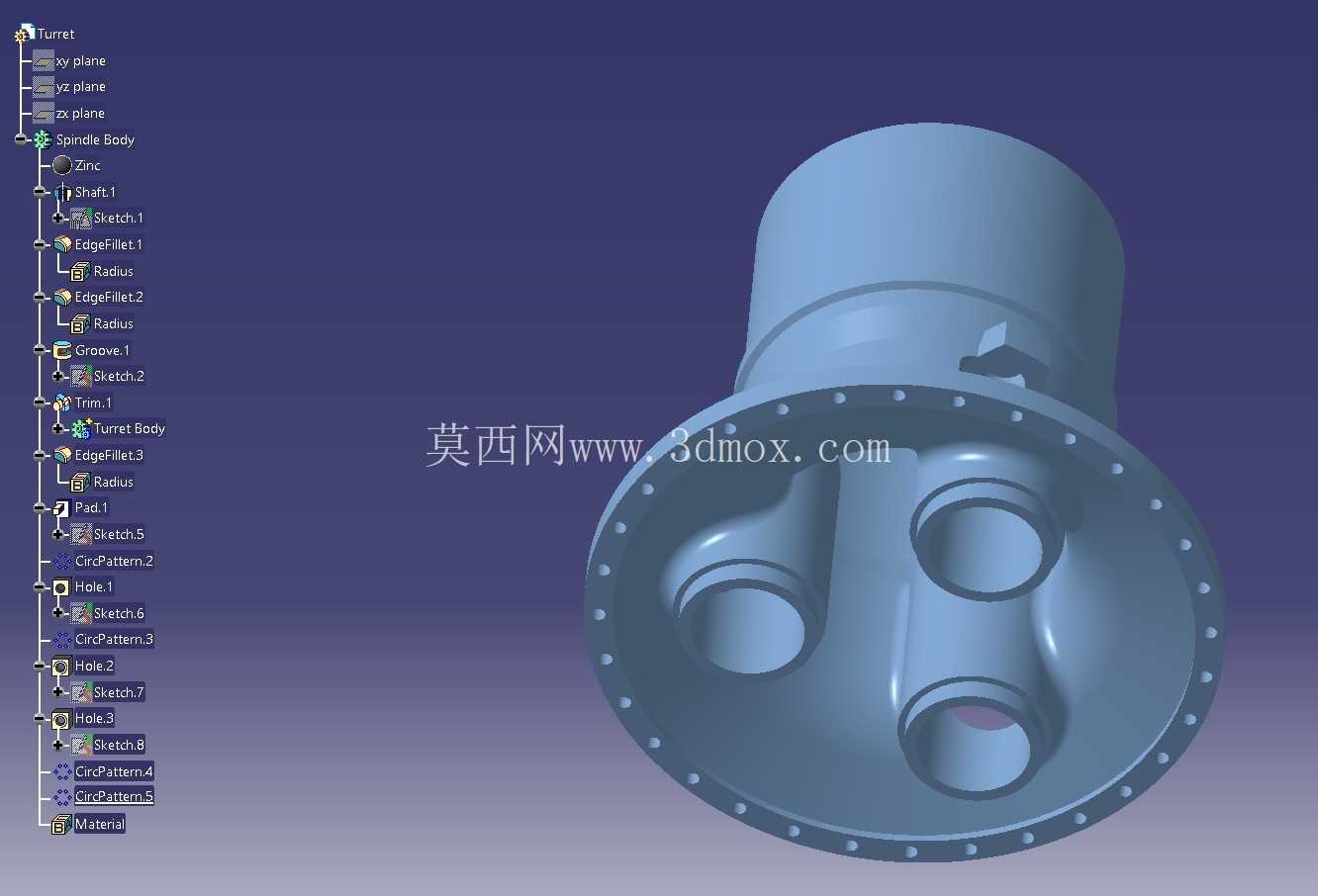

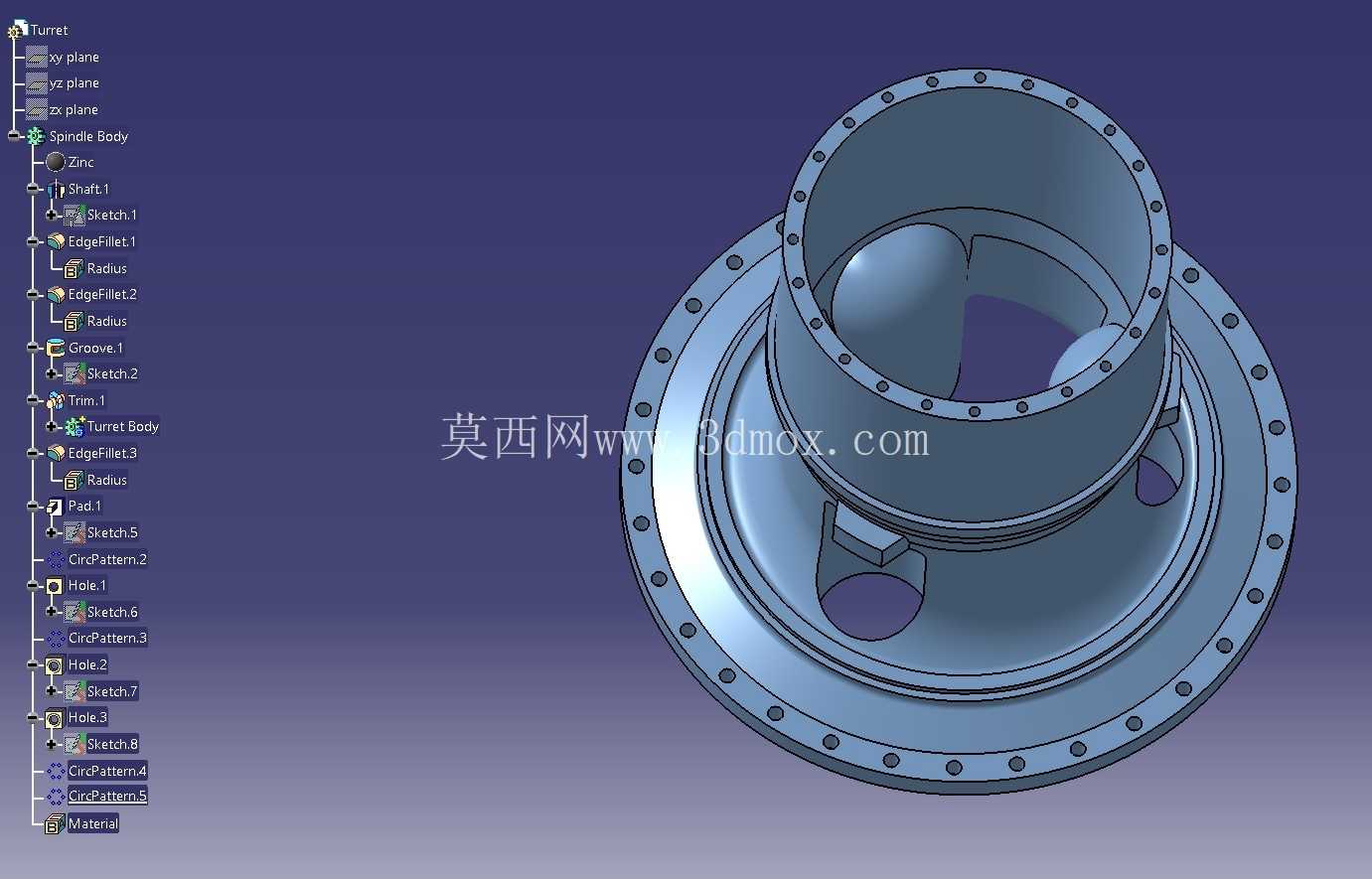

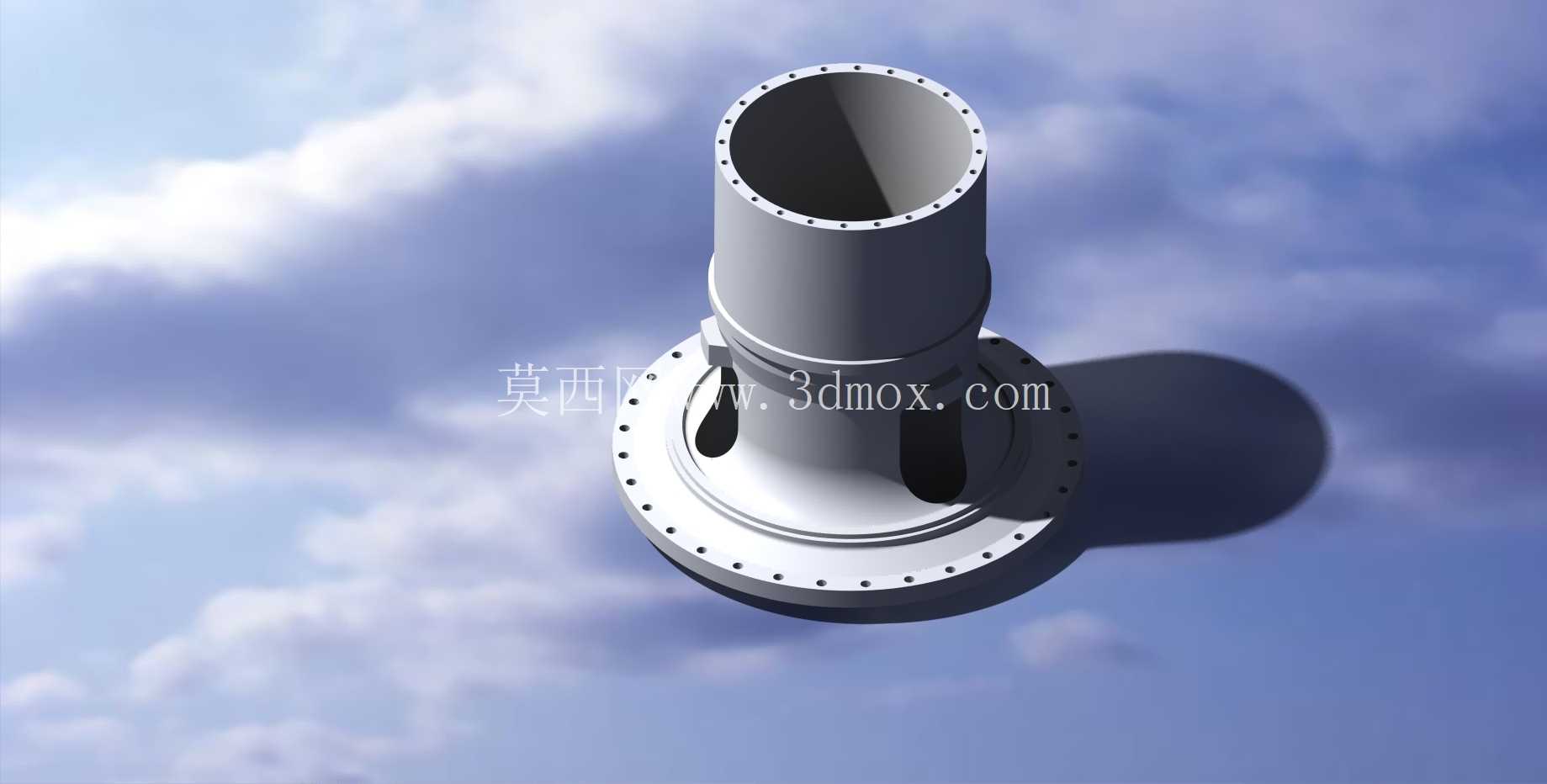

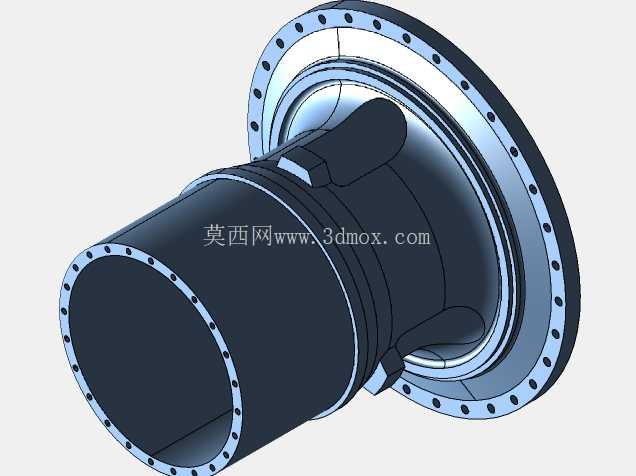

　　下部安装基座设置有两层环形法兰，底层法兰为整圈安装面，沿圆周方向均匀布置螺栓连接孔，用于和下部承载平台实现刚性固定，安装孔的孔位公差按照机械连接通用精度设计，保证现场安装时的螺栓穿装便利性，同时法兰面的平面度要求满足密封与均匀传力的需求，避免局部应力过大导致法兰变形。上层法兰位于过渡锥面的上部位置，同样沿圆周布置连接孔，用于安装上部筒体的定位锁紧结构，同时在两层法兰之间的锥面位置，对称开设四个贯通的减重与检修窗口，窗口边缘做圆弧过渡处理，既能够降低整体结构重量，又可以为内部管线布设、检修操作预留操作空间，窗口的开设位置经过受力校核，避开了主要传力路径，不会对整体结构的承载刚度造成明显影响。该立式回转炮塔结构主要应用于重型装备的回转承载作业场景，作为上部作业机构与下部安装基座之间的核心连接承载部件，承担载荷传递、回转导向、定位安装的多重功能，常见于需要周向调整作业方位的工程装备、特种作业设备的上部承载系统中。从结构设计逻辑来看，整体采用上下分段式的筒体承载结构，下部为带双层法兰的安装基座段，上部为等径直筒承载段，两段之间通过过渡锥面实现平滑衔接，避免截面突变带来的应力集中问题。

　　上部等径直筒段为主要的承载腔体，内壁为光滑圆柱面，用于容纳回转支承、驱动机构或者上部作业部件的安装轴系，筒体顶端同样设置环形连接法兰，法兰端面沿圆周均匀布置螺纹连接孔，用于和上部作业平台、武器站或者其他作业机构实现连接，法兰端面与筒体轴线的垂直度公差按照回转部件的安装精度要求设定，保证上部机构回转时的同轴度，降低回转过程中的偏载磨损。在筒体与下部基座的过渡位置，设置有环形加强筋结构，沿圆周方向均匀分布，强化过渡段的结构刚度，承受上部筒体传递的弯矩载荷，避免在侧向载荷作用下过渡段出现变形或者开裂问题。

　　从安装边界来看，底层法兰的外径为整个结构的最大安装轮廓尺寸，安装时需要保证下部承载平台的安装面平面度与法兰面匹配，螺栓按照对角顺序分次拧紧，保证法兰面受力均匀；上部筒体的内径为内部部件安装的最大边界尺寸，内部安装的轴系、驱动部件的外径需要小于该内径，同时预留足够的安装间隙与管线布设空间。设计过程中针对结构的受力特性做了针对性优化，所有的棱角位置均做圆角过渡处理，降低铸造过程中的应力集中风险，同时也减少热处理过程中出现开裂的概率；筒体的壁厚按照等强度原则设计，下部承载段壁厚略大于上部直筒段，匹配不同位置的受力大小，在保证结构强度与刚度的前提下尽可能降低整体重量，减少材料消耗。

　　该结构的铸造工艺性经过优化，所有的开孔位置均设置拔模斜度，法兰面的加工余量按照铸造精度等级合理预留，减少后续机加工的工作量，同时避免铸造缺陷出现在主要受力面上。在实际应用中，该结构需要承受上部机构的垂直载荷、回转过程中的扭矩载荷以及侧向风载或者作业载荷带来的弯矩，因此在结构校核时重点关注了法兰连接位置、过渡锥面位置、窗口边缘位置的应力分布，通过调整壁厚、加强筋位置、开孔大小将最大应力控制在材料许用应力范围内，保证长期重载作业下的结构可靠性。此外，筒体内部预留有管线穿装的通道空间，可容纳液压管路、控制线缆、动力线缆从下部平台穿过结构内部连接到上部作业机构，避免管线外露造成的损坏风险，同时也让整体外观更加规整。
