铸造模具用滑动支撑结构三维设计

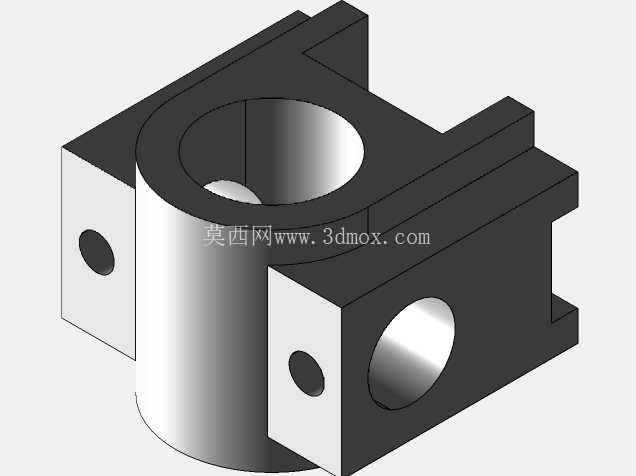

　　从结构形态来看，该滑动支撑主体采用半圆柱结合双侧安装翼板的构型，中间的大直径通孔是滑动副的配合通道，用于穿装导向轴或者支撑导杆，孔壁的加工精度需要控制在IT7级以内，表面粗糙度要达到Ra1.6以下，才能保证滑动过程无卡滞、长期往复运动不会出现偏磨。双侧伸出的翼板上设置了不同规格的安装孔，其中大直径的沉孔用于穿装锁紧螺栓，将支撑件整体固定在模架的对应安装位，小直径的定位孔则用于装配定位销，抵消滑动过程中产生的横向剪切力，避免长期受载后螺栓松动导致支撑移位。在铸造生产线的模具配套工装体系里，滑动支撑是承担模具开合导向、模体承重定位的核心受力构件，这类零件的设计合理性直接影响压铸、重力铸造等工艺环节的模具对位精度，长期运行的磨损量也会直接决定整套模具的维护周期与铸件成型良率。不同于普通设备的导向支撑件，铸造场景下的滑动支撑需要耐受开合模过程的反复冲击载荷，同时要适配铸造现场高温金属液飞溅、模具脱模剂喷淋的复杂工况，因此结构设计上不能照搬通用导向件的参数逻辑，必须结合铸造模的实际安装空间做针对性的结构适配。

　　翼板与主体半圆柱结构的衔接处做了圆弧过渡处理，没有尖锐的应力集中棱角，这是因为铸造模开合过程中支撑件会承受周期性的交变载荷，应力集中位置很容易在数万次开合循环后出现疲劳裂纹，圆弧过渡可以将衔接位置的应力峰值降低40%以上，大幅提升零件的疲劳寿命。在安装边界的设计考量上，该支撑件的整体外轮廓做了切边处理，双侧翼板的安装面为精加工的平面，平面度公差控制在0.02mm以内，保证安装后与模架基面完全贴合，不会出现安装倾斜导致的滑动副别劲问题。主体半圆柱的外径尺寸与模架上的安装让位槽做了间隙配合设计，单边预留0.5mm的装配间隙，既可以补偿模架加工的尺寸误差，也能给高温工况下的零件热膨胀预留足够空间，避免模具升温后零件膨胀卡滞。

　　从功能实现逻辑来看，该滑动支撑除了承担基础的导向滑动功能外，还可以通过调整安装位置适配不同开模行程的铸造模具，翼板上的安装孔采用了长圆孔与圆孔组合的设计，安装时可以在小范围内调整支撑的固定位置，补偿导杆装配时的同轴度误差，降低模架装配的精度要求，提升整套模具的装配效率。在实际生产场景中，这类滑动支撑通常成对安装在模具动模侧的两端，与定模侧的导杆配合形成稳定的滑动导向体系，开模时动模沿着导杆滑动，支撑件承担动模部分的部分重量，避免导杆长期受悬臂载荷出现弯曲变形，合模时则通过滑动副的精准导向保证动定模的型腔完全对位，避免出现错箱、飞边等铸件缺陷。

　　设计过程中还需要考虑零件的润滑维护需求，主体结构上预留的小直径油孔可以连通至中间的滑动配合面，运行过程中可以通过油孔定期加注润滑脂，在滑动面形成稳定的油膜，降低滑动摩擦系数，减少零件的磨损量，延长维护周期。不同于冲压模具的导向支撑，铸造模用的滑动支撑不需要过高的硬度，但需要具备良好的抗热疲劳性能，因此结构设计上尽量避免了厚薄差异过大的截面，防止高温工况下零件内部出现过大的热应力，导致零件变形失效。整个零件的结构没有冗余的设计，所有的构型特征都服务于实际的安装、受力、功能需求，没有多余的装饰性结构，完全符合工装零件的设计逻辑，既可以满足常规铝合金压铸模具的使用需求，也能适配小型重力铸造、低压铸造模具的导向支撑场景，在中小吨位的铸造设备上都能完成适配安装。
