无人机挂载用负载释放连接支架结构

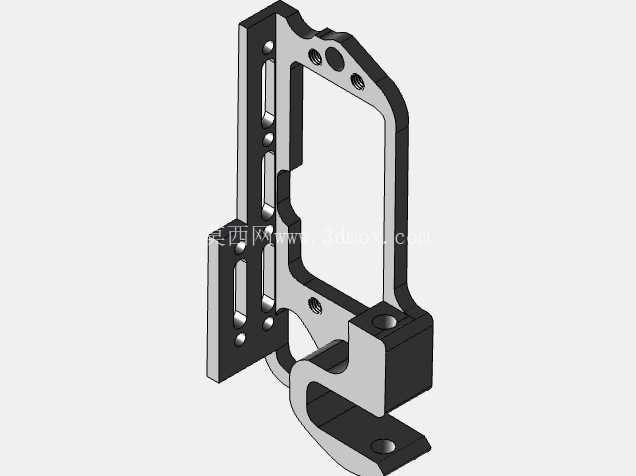

　　这套负载释放连接支架，是多旋翼无人机执行抛投类作业时的核心承载连接件，日常作业中常被用于应急物资投送、农林作业物料播撒、巡检作业临时挂载投放等场景，适配市面上多数轴距在350mm到600mm区间的主流消费级及行业级多旋翼无人机，直接替代原厂简易挂架，解决了常规挂架无法实现可控释放、挂载稳定性不足的问题。从结构设计逻辑来看，整个支架采用一体化铣削成型的框架式构型，主体承力部分做了等强度的壁厚优化，在保证整体刚性的前提下尽可能削减非承力区域的材料余量，避免给无人机带来过多的无效负载。

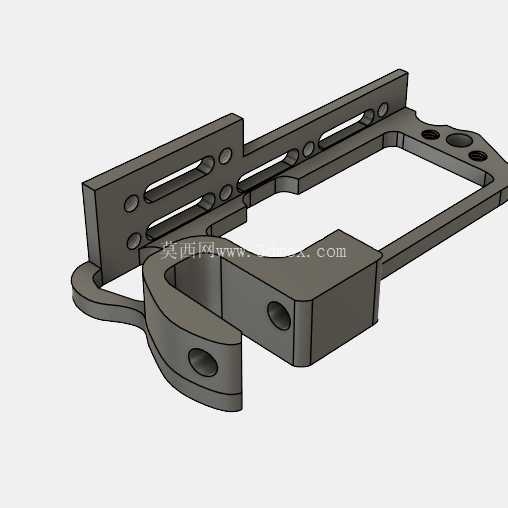

　　支架上半部分设置了多组平行的长条形调节安装孔，孔位间距匹配主流无人机机腹的安装螺孔标准，安装时可以根据不同机型的机腹宽度调整固定位置，不需要额外打孔改装，安装边界的适配宽度覆盖60mm到120mm的机腹安装区间，纵向安装深度控制在85mm以内，不会突出到无人机起落架的外侧，避免起降过程中支架与地面发生剐蹭。支架下半部分的铰接挂耳是整个释放机构的核心受力点，两个同轴的销孔做了铰孔精度处理，配合标准圆柱销可以实现挂载件的顺畅转动，挂耳的厚度经过载荷校核，单点位静态承重可以达到5kg，满足多数中小型无人机的挂载上限要求，挂耳旁侧的限位凸台可以限制挂载件的摆动角度，避免飞行过程中挂载物大幅晃动影响无人机的飞行重心稳定。

　　框架中部的镂空区域一方面是为了减重，另一方面可以预留出舵机或者电磁释放器的安装空间，用户可以根据自身的释放控制需求，在镂空区域加装对应的执行元件，不需要额外拓展安装位，框架边缘的多个小圆孔是走线固定孔，用来绑扎释放机构的控制线与电源线，避免飞行过程中线材晃动被螺旋桨卷入。整个支架的外形做了圆角过渡处理，没有尖锐的外凸棱角，既可以降低飞行过程中的风阻，也能避免安装调试过程中划伤操作人员，支架的整体重心落在安装孔位的中心轴线上，安装后不会改变无人机的原有重心配平，减少飞控的姿态修正负担。

　　从实际使用的角度出发，这套支架的结构设计充分考虑了户外作业的复杂工况，承力部位没有应力集中的直角缺口，长期承受交变载荷也不容易出现金属疲劳断裂的问题，长条形调节孔的设计也让用户不需要针对特定机型单独定制支架，一套支架就可以适配多款不同的无人机平台，降低了作业配件的采购成本。铰接部位的销孔预留了润滑脂加注的间隙，长期户外使用也不会出现销子卡滞导致释放失效的问题，挂耳的开合角度经过优化，释放时挂载物可以在自身重力作用下顺利脱离，不会出现挂架勾住挂载物导致投放失败的情况。支架侧面的一体式挂环可以用来挂载辅助的安全绳，在执行贵重物品投放作业时，可以额外加挂安全绳做二次保护，避免释放机构误触发导致物品坠落。
